Описание и область применения гидравлического агрегата
Насос пластинчатый НПл 8-25/16 представляет собой двухпоточный нерегулируемый гидроагрегат, спроектированный для продолжительной и интенсивной эксплуатации в составе промышленных гидравлических систем. Его основная функция заключается в преобразовании механической энергии привода в энергию потока рабочей жидкости под давлением. Насос пластинчатый НПл 8-25/16 предназначен для установки в гидроприводы металлообрабатывающих станков, прессового, кузнечно-штамповочного и подъемно-транспортного оборудования, где критически важны стабильность подачи, низкий уровень шума и вибраций. Конструкция из износостойких материалов обеспечивает длительный ресурс работы даже в условиях постоянных циклических нагрузок.
Условное обозначение и логика маркировки
Расшифровка индекса модели НПл 8-25/16 позволяет инженерам однозначно идентифицировать ключевые рабочие параметры изделия. Буквенная комбинация «НПл» указывает на тип устройства – насос пластинчатый. Первое числовое значение «8» обозначает номинальный рабочий объем первой секции (первого потока) в кубических сантиметрах. Цифра «25», соответственно, характеризует рабочий объем второй, более мощной секции. Число после косой черты «16» – это номинальное рабочее давление, выраженное в мегапаскалях (МПа). Такая система индексации удобна для быстрого подбора аналога или совместимой замены в существующей гидросистеме.
Габаритные размеры, масса и код товарной номенклатуры
Масса агрегата в сборе составляет 19 кг. Габаритные размеры (Длина × Ширина × Высота): 320 × 280 × 250 мм. Присоединительные размеры фланца соответствуют стандарту ГОСТ 12815-80 с типоразмером Ду50. Код ТН ВЭД для таможенного оформления: 8413 50 000 0. Указанные параметры соответствуют требованиям технических регламентов Таможенного союза.
| Параметр | Значение |
|---|
| Масса, кг | 19 |
| Длина, мм | 320 |
| Ширина, мм | 280 |
| Высота, мм | 250 |
| Присоединение фланца | ГОСТ 12815-80, Ду50 |
| Код ТН ВЭД | 8413 50 000 0 |

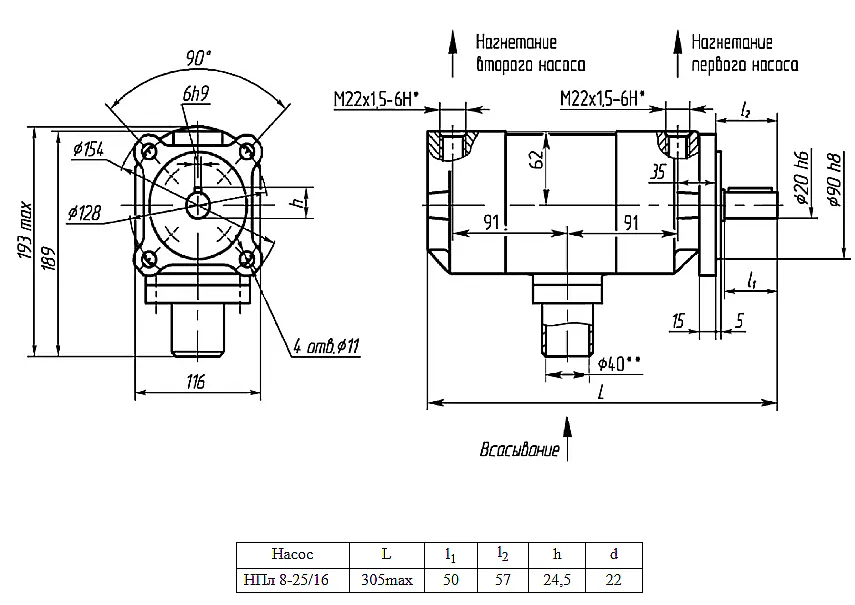

Рис. 1. Технический чертеж с габаритными и присоединительными размерами насоса пластинчатого НПл 8-25/16.
Приходит инженер на производство, смотрит на новый гидравлический пресс и спрашивает: «А где сердце системы?» Ему отвечают: «Да вот же, насос пластинчатый НПл 8-25/16 работает – ровно, стабильно, без перебоев. Оно и видно!»
Ключевые технические характеристики
| Параметр | Значение |
|---|
| Номинальное рабочее давление, МПа | 16 |
| Подача (расход) рабочей жидкости, л/мин | от 8,9 до 33 (в зависимости от секции и частоты вращения) |
| Рабочий объем секций, см³ | 8 и 25 |
| Номинальная частота вращения вала, об/мин | 1500 |
| Диапазон рабочих температур, °C | от -10 до +60 |
| Рекомендуемая кинематическая вязкость рабочей среды, мм²/с | 25 – 213 |
| Требуемая тонкость фильтрации масла, мкм | не грубее 25 |
| Тип рабочей среды | Минеральные гидравлические масла по ГОСТ 17479.3-85 (ИГП, ВМГЗ и аналоги) |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого НПл 8-25/16 для модернизации или ремонта гидросистемы обеспечивает ряд эксплуатационных выгод:
1. Повышенная надежность и ресурс. Конструкция ротора, статора и пластин выполнена из специализированных износостойких сплавов, что гарантирует длительный срок службы даже при высоких нагрузках.
2. Стабильность давления и низкий уровень пульсаций. Двухпоточная схема и принцип работы пластинчатой пары обеспечивают плавную, практически безударную подачу масла, что снижает нагрузку на другие элементы системы (гидрораспределители, гидроцилиндры).
3. Универсальность подключения. Стандартизированный фланец Ду50 позволяет интегрировать насос пластинчатый НПл 8-25/16 в большинство типовых отечественных и импортных гидростанций без сложных переходников.
4. Уменьшение простоев оборудования. Простота конструкции, доступность запасных частей (ремкомплектов) и продуманная сервисная поддержка минимизируют время на плановое обслуживание и ремонт.
5. Совместимость с широким спектром гидравлических масел. Агрегат корректно работает на стандартных минеральных маслах, распространенных на российских предприятиях.
Принцип функционирования в гидравлическом контуре
Принцип действия насоса пластинчатого НПл 8-25/16 основан на объемном вытеснении. Вращение от приводного вала передается на ротор, в радиальных пазах которого свободно перемещаются пластины. Под действием центробежной силы и давления жидкости пластины прижимаются к внутренней поверхности статора, имеющей сложный профиль. В процессе вращения объем рабочей камеры, образованной двумя соседними пластинами, ротором и статором, увеличивается на участке всасывания, создавая разрежение и забор масла из бака. При дальнейшем повороте объем камеры уменьшается, происходит вытеснение жидкости в напорную магистраль уже под рабочим давлением. Наличие двух независимых секций (потоков) объемом 8 и 25 см³ позволяет питать два гидравлических контура с разным расходом или использовать их параллельно для увеличения общей производительности.
Условия работы, ресурс и факторы, влияющие на срок службы
Данная модель предназначена для эксплуатации в диапазоне температур окружающей среды и рабочей жидкости от -10°C до +60°C. Рекомендованный режим работы – продолжительный (непрерывный) в рамках номинальных параметров. Ключевыми факторами, напрямую определяющими ресурс насоса пластинчатого НПл 8-25/16, являются:
– Качество и чистота рабочей среды. Использование масел, не соответствующих по вязкости, или наличие в системе абразивных частиц размером более 25 мкм приводит к ускоренному износу пластин и статора.
– Соблюдение номинального давления. Работа на предельных и, тем более, запредельных давлениях приводит к деформациям корпуса, разрушению уплотнений и пластин.
– Регулярность технического обслуживания. Своевременная замена фильтров тонкой очистки и контроль состояния масла увеличивают межремонтный интервал.
При соблюдении всех требований эксплуатации и использовании рекомендованных масел общий расчетный ресурс насоса пластинчатого НПл 8-25/16 может достигать 10 000 моточасов. Гарантийный срок составляет 24 месяца с момента ввода в работу.
Сферы применения и типовое оборудование
Благодаря сбалансированным характеристикам, насос пластинчатый НПл 8-25/16 нашел широкое применение в различных отраслях промышленности и специальной технике:
– Металлообработка и машиностроение: гидроприводы токарных, фрезерных и шлифовальных станков, гибочные и штамповочные прессы, литьевые машины.
– Деревообрабатывающая промышленность: прессы для производства ДСП, МДФ, гидравлические системы раскроечных станков.
– Строительная и дорожная техника: экскаваторы, бульдозеры, автогрейдеры, краны-манипуляторы (в качестве насоса рабочего оборудования или системы управления).
– Сельскохозяйственная техника: гидросистемы комбайнов, тракторов, погрузчиков.
– Специальные установки: нефтепромысловое оборудование, испытательные стенды, подъемные платформы.
Двухпоточность агрегата особенно востребована в системах, где требуется независимое или последовательное управление несколькими исполнительными механизмами.
Типичные ошибки при подборе аналога или замене
Во избежание некорректной работы гидросистемы и преждевременного выхода из строя оборудования, при подборе насоса следует избегать следующих ошибок:
1. Выбор только по присоединительным размерам. Совпадение фланца – необходимое, но не достаточное условие. Критично проверить соответствие рабочего объема (расхода) и номинального давления.
2. Игнорирование температурного диапазона. Установка насоса, рассчитанного на стандартный диапазон, в среду с экстремально низкими или высокими температурами без дополнительных мер приведет к поломке.
3. Несоответствие типа рабочей среды. Применение агрессивных, пожароопасных жидкостей или жидкостей на водной основе в насосе, рассчитанном на минеральное масло, недопустимо.
4. Неверная оценка требуемой производительности. Подбор насоса с меньшим рабочим объемом, чем требуется системе, приведет к медленной работе механизмов и перегреву. Избыточный объем создаст дополнительные нагрузки и потери мощности.
Состав ремкомплекта и часто заменяемые элементы
Для восстановления работоспособности насоса пластинчатого НПл 8-25/16 выпускаются ремонтные комплекты, включающие наиболее подверженные износу детали. Чаще всего требуют замены:
| Наименование детали | Причина износа / типичные симптомы |
|---|
| Комплект пластин (лопаток) | Естественный абразивный износ при контакте со статором. Признак – падение производительности и давления. |
| Уплотнительные кольца вала | Потеря эластичности, старение резины, механические повреждения. Признак – внешняя утечка масла по валу. |
| Прокладки торцевых крышек и внутренние уплотнения | Уплотнения подвержены старению и воздействию высокого давления. Признак – внутренние перетечки, падение КПД. |
| Подшипники вала | Износ из-за радиальных нагрузок и загрязнения масла. Признак – повышенный шум, вибрация, люфт вала. |
| Пружины прижимные (если предусмотрены конструкцией) | Потеря упругости со временем. Признак – недостаточный прижим пластин к статору. |
Плановую замену элементов ремкомплекта рекомендуется проводить при проведении капитального ремонта гидростанции или при появлении первых признаков снижения эффективности.
Рис. 2. Внешний вид и схема подключения напорных и всасывающих линий насоса НПл 8-25/16.
Примеры оформления заказа
Для корректного формирования заявки на поставку укажите точную номенклатуру и требуемое исполнение. Примеры типовых формулировок:
1. Базовая поставка: «Насос пластинчатый НПл 8-25/16, климатическое исполнение УХЛ4, в сборе, 1 шт.».
2. Поставка с ремонтным комплектом: «Насос пластинчатый НПл 8-25/16, исполнение УХЛ4, с комплектом уплотнений и пластин (ремкомплект), 2 шт.».
3. Комплексный заказ для сборки гидростанции: «Гидроагрегат в сборе: насос пластинчатый НПл 8-25/16, электродвигатель АИР80В2У3, рама, предохранительный клапан, маслобак 40 л. – 1 комплект.».
На всю продукцию предоставляется заводской паспорт и сертификат соответствия.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать модификацию насоса по давлению и расходу для замены в существующей системе?
Ключевыми параметрами являются номинальное давление (16 МПа для данной модели) и рабочий объем (8 и 25 см³). Необходимо сравнить эти параметры с характеристиками старого насоса, а также учесть присоединительные размеры фланца (Ду50). Если ваша система работала на давлении 14-16 МПа и вас устраивала ее скорость, то насос пластинчатый НПл 8-25/16 будет корректной заменой.
Какие сроки поставки на вашу продукцию по России и есть ли она в наличии?
Компания «ГИДРАВЛИКА» осуществляет поставки оборудования бренда ГИДРАВЛИК со складов в 12 городах РФ. Стандартные позиции, включая насос пластинчатый НПл 8-25/16, часто имеются в наличии на складах в Москве, Санкт-Петербурге, Екатеринбурге и Новосибирске. Сроки доставки в регионы России составляют от 2 до 5 рабочих дней в зависимости от удаленности. Актуальное наличие уточняйте у менеджера.
Каковы требования к условиям эксплуатации: возможно ли использование на открытой площадке или в неотапливаемом помещении?
Модель рассчитана на эксплуатацию в диапазоне температур от -10°C до +60°C. Установка в неотапливаемом помещении допустима, однако при отрицательных температурах необходимо использовать гидравлическое масло соответствующей зимней вязкости (например, ИГП-18) и обеспечивать плавный, облегченный пуск. Для работы на открытой площадке требуется защитный кожух от атмосферных осадков. Пыльные условия диктуют необходимость более частой замены фильтров и контроля чистоты масла.
Обеспечиваете ли вы техническую поддержку и помощь в подборе аналога под иностранное оборудование?
Да, наши инженеры-гидравлики оказывают полную техническую консультацию. При обращении предоставьте, по возможности, маркировку старого насоса, его рабочие параметры (давление, расход/объем, тип присоединения) или фото установочного места. Мы подберем полноценный аналог из каталога ГИДРАВЛИК или предложим адаптационное решение.
Заключение и условия поставки
Насос пластинчатый НПл 8-25/16 от бренда ГИДРАВЛИК – это проверенное решение для обеспечения надежной работы промышленного гидравлического оборудования. Мы, компания «ГИДРАВЛИКА», являемся официальным поставщиком данной продукции и гарантируем ее оригинальность, соответствие технической документации и предоставляем полный пакет сопроводительных документов.
Доставка осуществляется по всей территории Российской Федерации (включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города), а также в страны СНГ. Возможна отправка транспортными компаниями или собственной логистической службой. Для получения коммерческого предложения, уточнения сроков или получения технической консультации по подбору гидравлических компонентов, обращайтесь через раздел Контакты или оставьте заявку через форму обратной связи на сайте.
