Насос пластинчатый НПл 56-25/16 представляет собой высокопроизводительный двухпоточный агрегат, предназначенный для обеспечения стабильного потока рабочей жидкости в гидравлических системах промышленного оборудования. Он разработан для работы с нерегулируемым потоком и широко применяется в конструкциях металлообрабатывающих станков, прессового и другого промышленного оборудования, где требуется одновременное питание двух независимых контуров с разными расходами. Уникальная конструкция, объединяющая два рабочих модуля в одном корпусе, позволяет оптимизировать компоновку гидростанции и повысить общую энергоэффективность системы.
Вес, габаритные размеры и Код ТН ВЭД
Насос пластинчатый НПл 56-25/16 имеет унифицированные габариты, соответствующие требованию компактного монтажа. Масса изделия составляет 32 кг. Габаритные размеры соответствуют стандартному ряду исполнения ГАБАРИТ 2+1, что обеспечивает простую интеграцию в существующие насосные группы. Для таможенного оформления продукции присвоен Код ТН ВЭД: 8413 50 000 00. Поставляется в заводской упаковке, включающей сам насос, технический паспорт, руководство по эксплуатации и комплект сменных уплотнений. Каждое изделие проходит стендовые испытания на герметичность и соответствие заявленной производительности.
| Параметр | Значение |
|---|
| Масса, не более | 32 кг |
| Исполнение (габариты) | ГАБАРИТ 2+1 |
| Код ТН ВЭД | 8413 50 000 00 |
Приходит механик к начальнику цеха и говорит: «Насос на прессе опять шумит, пора менять». Начальник спрашивает: «А какой насос стоит?». «Да обычный пластинчатый, двухпоточный», — отвечает механик. «Ну так поставь насос пластинчатый НПл 56-25/16 от ГИДРАВЛИК, — говорит начальник, — они хоть шуметь не научились, только работать». Механик задумался: «А смазку менять нужно?». «Ну, это уже твоя головная боль!»
Технические характеристики пластинчатого насоса
Ключевым преимуществом данной модели является её двухпоточная конструкция, позволяющая получить независимые потоки жидкости с разными параметрами. Насос пластинчатый НПл 56-25/16 рассчитан на длительную эксплуатацию в режиме номинальных нагрузок.
| Наименование параметра | Величина |
|---|
| Номинальное рабочее давление | 16 МПа (160 бар) |
| Номинальная подача (два потока) | 71,4 / 33,0 л/мин |
| Рабочий объём (два потока) | 56,0 / 25,0 см³/об |
| Номинальная частота вращения вала | 1500 об/мин |
| Максимально допустимая частота вращения | 1800 об/мин |
| Минимально допустимая частота вращения | 1200 об/мин |
| Потребляемая мощность при номинальных параметрах | 34,7 кВт |
| Стандартное направление вращения вала | Правое (вид со стороны привода) |
| Возможное исполнение по вращению (под заказ) | Левое |
| Климатическое исполнение по ГОСТ 15150 | УХЛ4 |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого НПл 56-25/16 для оснащения гидравлических систем промышленного оборудования даёт пользователю ряд значимых эксплуатационных преимуществ:
1. Повышение надёжности и ресурса гидросистемы. Минимальная пульсация потока снижает нагрузку на трубопроводы, арматуру и исполнительные механизмы, продлевая их срок службы. Конструкция насоса обеспечивает длительный ресурс работы даже при интенсивной эксплуатации.
2. Сокращение простоев и затрат на обслуживание. Два независимых потока в одном агрегате позволяют отказаться от установки двух отдельных насосов, что упрощает конструкцию гидростанции, снижает количество потенциальных точек отказа и облегчает процедуры сервисного обслуживания.
3. Универсальность и удобство монтажа. Стандартизированные присоединительные размеры и унифицированный корпус обеспечивают совместимость с большинством типовых гидравлических приводов и станков. Это значительно упрощает модернизацию оборудования или замену вышедшего из строя узла.
4. Стабильность рабочих параметров. Высокая энергоэффективность и способность обеспечивать стабильное давление в двух контурах одновременно критически важны для прецизионного оборудования, такого как станки с ЧПУ или литьевые машины.
5. Совместимость с широким спектром рабочих сред. Насос пластинчатый НПл 56-25/16 рассчитан на работу с минеральными маслами общего назначения, что соответствует стандартной практике большинства российских производств и сервисных центров.
Принцип работы гидроагрегата
Рабочий цикл насоса пластинчатого НПл 56-25/16 основан на принципе изменения объёма рабочих камер, образованных пластинами, ротором и статором. Вал насоса, приводимый во вращение электродвигателем или ДВС, вращает ротор. Пластины, установленные в радиальных пазах ротора, под действием центробежной силы и давления рабочей жидкости прижимаются к внутренней поверхности эксцентрично расположенного статора. В зоне всасывания объём камер между пластинами увеличивается, создавая разрежение и обеспечивая забор масла из гидробака через общее всасывающее окно. При дальнейшем вращении объём камер уменьшается, происходит сжатие жидкости и её вытеснение в нагнетательную линию. Наличие двух независимых комплектов пластин, ротора и выходных окон в одном корпусе позволяет агрегату функционировать как два насоса с разной производительностью, но с общим приводом и всасыванием.
Температурный режим работы и ресурс
Длительный срок службы насоса пластинчатого НПл 56-25/16 напрямую зависит от соблюдения регламентированных условий эксплуатации. Рекомендуемый диапазон температур рабочей жидкости составляет от -10°C до +60°C. Допустимая кинематическая вязкость масла — от 25 до 213 мм²/с. Агрегат рассчитан на продолжительный режим работы (S1) при номинальном давлении 16 МПа.
При условии использования качественного масла (ИГП-38, ВНИИ НП-403 или аналогов), своевременной его замене и фильтрации через фильтры тонкостью не грубее 25 мкм, насос гарантированно отработает ресурс не менее 15 000 часов. Гарантийный срок, установленный производителем ГИДРАВЛИК, составляет 24 месяца. На ресурс работы также положительно влияет отсутствие гидроударов и работа в пределах разрешённого диапазона частот вращения.
Области применения и типовое оборудование
Двухпоточный насос пластинчатый НПл 56-25/16 нашёл широкое применение в различных отраслях промышленности благодаря своей универсальности и надёжности. Он является стандартным решением для следующих типов оборудования:
Металлообработка: Гидравлические системы координатно-расточных, фрезерных, токарных станков с ЧПУ, где один поток может питать привод подач, а второй — гидроцилиндры зажимных патронов или системы смазки.
Прессовое оборудование: Кривошипные, гидравлические и эксцентриковые прессы для штамповки, гибки, формовки металла.
Перерабатывающая промышленность: Литьевые машины для пластмасс и термопластавтоматы (ТПА).
Металлургия: Системы смазки прокатных станов, механизмы управления разливочными ковшами.
Подъёмно-транспортная техника: Гидроприводы кранов, манипуляторов, подъёмных платформ. Таким образом, сфера использования данного насоса охватывает практически всю тяжёлую и точную промышленность, где требуется стабильная и надёжная работа гидравлики.
Ремонтный комплект и часто заменяемые детали
При длительной эксплуатации в первую очередь подвержены износу уплотнительные элементы и рабочие пластины. Для проведения квалифицированного ремонта или планового сервисного обслуживания насоса пластинчатого НПл 56-25/16 рекомендуется использовать оригинальные ремкомплекты от производителя ГИДРАВЛИКА.
| Наименование детали / узла | Причина и условия износа |
|---|
| Комплект уплотнений вала (манжеты, сальники) | Износ при работе в запылённой среде, старение резины от высоких температур, несоблюдение межсервисных интервалов. |
| Рабочие пластины (лопатки) | Абразивный износ при загрязнении масла, усталостное разрушение при работе на предельных давлениях и частотах вращения. |
| Торцевые распределительные диски | Износ рабочих поверхностей из-за эрозии и кавитации при некачественной фильтрации масла. |
| Уплотнительные кольца корпуса и фланцев | Потеря эластичности, механические повреждения при монтаже/демонтаже, химическая несовместимость с рабочей средой. |
| Пружины прижима пластин | Усталость металла, потеря упругости после длительной циклической нагрузки. |
Типичные ошибки при подборе насоса
Некорректный выбор гидравлического насоса ведёт к снижению производительности, преждевременным поломкам и увеличению затрат. Избегайте следующих распространённых ошибок при подборе насоса пластинчатого НПл 56-25/16 или его аналога:
1. Выбор по типу подключения без учёта давления и расхода. Совпадение резьбы или фланца — необходимое, но недостаточное условие. Критически важно, чтобы номинальное давление и производительность насоса соответствовали параметрам проектируемой или существующей гидросистемы.
2. Игнорирование температурного диапазона работы. Использование насоса при температурах масла ниже -10°C без предпускового подогрева или выше +60°C ведёт к резкому снижению вязкости, увеличению внутренних утечек и ускоренному износу деталей.
3. Несоответствие типа рабочей среды. Применение жидкостей, не рекомендованных производителем (например, водно-гликолевых смесей без подтверждения совместимости материалов), может вызвать коррозию внутренних полостей, разрушение уплотнений и выход насоса из строя.
4. Подключение без учёта направления вращения. Большинство насосов НПл имеют правое вращение. Установка насоса с неправильным направлением вращения не обеспечит заявленной производительности и может привести к повреждению.
Расшифровка условного обозначения модели
Маркировка насоса пластинчатого НПл 56-25/16 построена на логичной и простой системе, позволяющей инженеру сразу определить основные параметры:
НПл — общепринятое сокращение, обозначающее «Насос Пластинчатый».
56 — номинальный рабочий объём первой гидравлической секции (большей производительности), выраженный в кубических сантиметрах на один оборот вала.
25 — номинальный рабочий объём второй гидравлической секции (меньшей производительности), см³/об.
16 — номинальное рабочее давление, на которое рассчитан агрегат, в мегапаскалях (МПа).
Отсутствие дополнительной буквы «Л» в конце маркировки указывает на стандартное правое направление вращения вала (при взгляде со стороны приводного конца). Исполнение с левым вращением маркируется как «НПл 56-25/16Л». Климатическое исполнение УХЛ4 означает, что насос предназначен для эксплуатации в умеренном и холодном макроклиматических районах при температуре окружающего воздуха от -40°C до +40°C.
Габаритные и присоединительные размеры
Перед монтажом и подключением насоса пластинчатого НПл 56-25/16 к существующей гидросистеме или электроприводу необходимо сверить его размеры с размерами установочного места и параметрами соединительных элементов на агрегате-доноре.

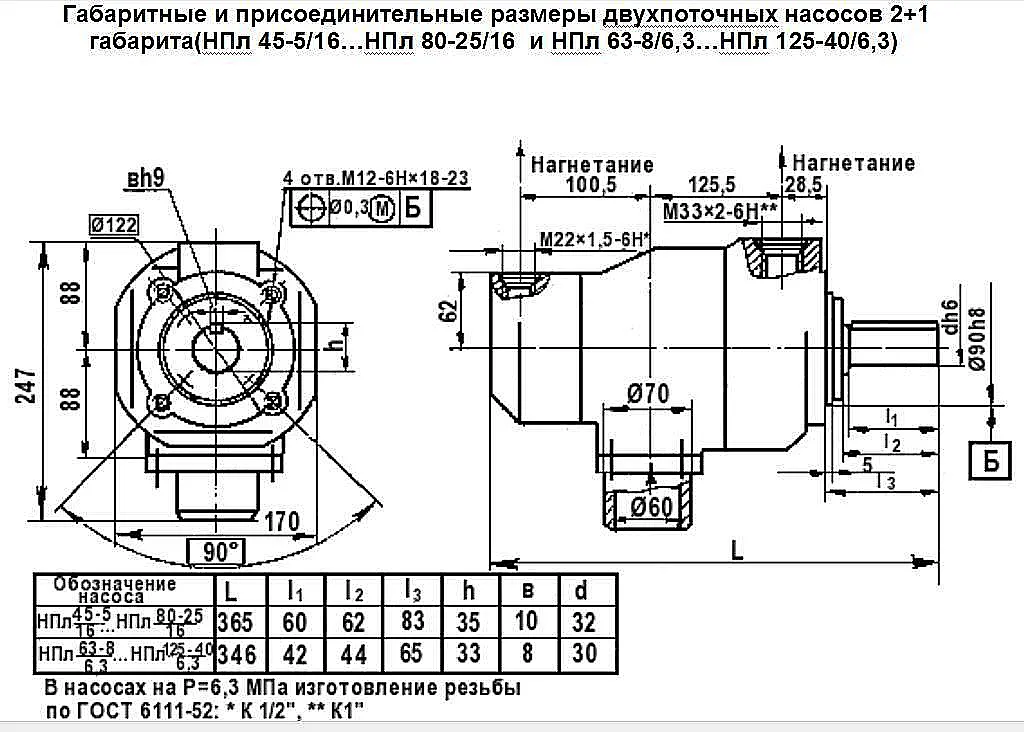

Рис. 1. Габаритный чертёж насоса НПл 56-25/16 для проверки посадочных мест.
Рис. 2. Присоединительные размеры насоса пластинчатого НПл 56-25/16, включая параметры приводного вала и фланцев нагнетательных патрубков.
Примеры оформления типового заказа
Для упрощения процедуры заказа и минимизации ошибок в спецификации рекомендуется чётко формулировать требования. Ниже приведены примеры корректных заявок:
Пример 1. Стандартная поставка: Насос пластинчатый НПл 56-25/16, правое вращение, климатическое исполнение УХЛ4. Для замены вышедшего из строя агрегата на гидростанции пресса модели П6328. Требуется проверка на стенде перед отгрузкой.
Пример 2. Специальное исполнение: Насос пластинчатый НПл 56-25/16Л (с левым вращением вала). Исполнение по присоединительным размерам — согласно приложенному чертежу №АС-2024-ГИДРО. Поставка для модернизации литьевой машины на предприятии в г. Новосибирск.
Пример 3. Комплексная закупка: Насос пластинчатый НПл 56-25/16 в количестве 10 штук. Плюс три ремкомплекта к каждой позиции. Поставка партиями в адрес сервисного центра с поэтапной оплатой. Доставка до терминала транспортной компании в Москве. Для оформления заказа или получения консультации по подбору аналога перейдите в раздел Контакты или оставьте заявку на сайте.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно выбрать модификацию насоса НПл по давлению, расходу и типу подключения для замены на существующем станке?
Ответ: Необходимо определить три ключевых параметра старого насоса: номинальное рабочее давление (в МПа или бар), номинальную подачу (л/мин при определённой частоте вращения, обычно 1500 об/мин) и присоединительные размеры (тип фланца, резьба, размеры приводного вала). Для насоса пластинчатого НПл 56-25/16 эти параметры составляют 16 МПа, подача 71,4/33 л/мин при 1500 об/мин и стандартные фланцы. Если данные совпадают или допустимо небольшое отклонение (давление нового насоса должно быть не меньше требуемого), можно производить замену. При возникновении сомнений рекомендуем выслать фото шильдика и присоединений старого насоса для консультации с нашим инженером.
Вопрос: Каковы сроки поставки и условия доставки по России и СНГ? Есть ли насос НПл 56-25/16 в наличии?
Ответ: Стандартные модели насоса пластинчатого НПл 56-25/16 с правым вращением, как правило, имеются на складе в Москве. Срок отгрузки после подтверждения заказа — 1-2 рабочих дня. Доставка в крупные города РФ (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) занимает 2-4 дня в зависимости от выбранной транспортной компании. В отдалённые регионы и страны СНГ поставка осуществляется в срок 5-10 рабочих дней. Все грузы страхуются. Специальные исполнения (левое вращение, нестандартные присоединения) изготавливаются под заказ, срок производства — от 4 недель.
Вопрос: Какие условия эксплуатации являются критическими для данного насоса? Можно ли использовать его на открытой площадке или в неотапливаемом цехе?
Ответ: Насос пластинчатый НПл 56-25/16 рассчитан на работу при температуре рабочей жидкости от -10°C до +60°C. Эксплуатация в неотапливаемом помещении или на открытой площадке в зимний период возможна при условии предпускового подогрева масла в баке до температуры не ниже +15°C. Работа на холодном густом масле приводит к кавитации, повышенному износу и поломке. Также необходимо защищать агрегат от прямого попадания влаги и абразивной пыли. Качество масла должно соответствовать классу чистоты не ниже 19/17/14 по ISO 4406, что требует установки фильтров тонкостью 25 мкм.
Вопрос: Обеспечивается ли совместимость с существующим оборудованием и можно ли подобрать аналог, если точная модель не подходит по параметрам?
Ответ: Да, специалисты компании ГИДРАВЛИКА, являющейся официальным поставщиком продукции бренда ГИДРАВЛИК, осуществляют полную техническую поддержку. Мы помогаем подобрать насос пластинчатый с требуемыми характеристиками из нашего каталога или предложить функциональный аналог, если исходная модель НПл 56-25/16 не подходит по расходу (например, нужен насос 56/56) или давлению (например, требуется 21 МПа). Для подбора необходимо предоставить техническое задание или параметры заменяемого узла.
Поставка, гарантия и техническая поддержка
Компания ГИДРАВЛИКА осуществляет прямые поставки гидравлического оборудования бренда ГИДРАВЛИК по всей территории России и в страны СНГ. Выбирая оригинальный насос пластинчатый НПл 56-25/16, вы получаете не только агрегат, соответствующий строгим техническим условиям ТУ 2.053.1899-88, но и полный пакет сопроводительной документации, включая сертификаты. Мы гарантируем оперативную отгрузку со склада, профессиональную консультацию по вопросам интеграции оборудования в вашу гидросистему и послепродажное сервисное обслуживание. Для получения коммерческого предложения или обсуждения технических деталей, пожалуйста, свяжитесь с нами через сайт https://777-gidra.ru.
