Описание и назначение насоса НПл 20-25/16
НПл 20-25/16 — это нерегулируемый гидравлический насос объемного типа, оснащенный двухпоточной конструкцией. Основное назначение изделия заключается в создании стабильного давления в гидравлических системах промышленного и мобильного оборудования. Модель предназначена для перекачивания минеральных масел с необходимой степенью фильтрации.
Ключевой особенностью данного насоса является комбинация различного рабочего объема по каждому из потоков, что предоставляет инженерам гибкость при проектировании и настройке гидроконтуров под специфические технологические задачи.
Габаритные размеры и технические данные
Масса насоса НПл 20-25/16 составляет 19 кг. Код ТН ВЭД для данного оборудования: 8413.50.000. Изделие соответствует отечественным стандартам, что гарантирует его универсальную совместимость с широким парком оборудования.
«Инженер спрашивает наладчика: — Почему Насос пластинчатый НПл 20-25/16 такой надежный в наших условиях? — Потому что у него два потока работы, а у нас — один выходной, на дачу! Главное, чтобы давление в системе не подвело».
Полные технические характеристики
| Параметр | Техническое значение и единицы измерения |
|---|
| Номинальное рабочее давление, МПа (макс.) | 16 |
| Теоретическая подача (расход), л/мин | 25.5 – 33 |
| Суммарный рабочий объем, см³ | 45 (20 + 25) |
| Рекомендуемая частота вращения вала, об/мин | 1500 |
| Масса изделия, кг | 19 |
| Тип конструкции | Пластинчатый, нерегулируемый, двухпоточный |
Принцип действия и конструктивные особенности
Работа насосов пластинчатого типа, включая модель НПл 20-25/16, основана на роторно-пластинчатом принципе. Вращающийся ротор с радиальными пазами, в которых свободно перемещаются пластины, установлен эксцентрично относительно внутренней поверхности статора. Центробежная сила и давление жидкости прижимают пластины к поверхности статора, образуя меняющиеся по объему рабочие камеры. В зоне увеличения объема происходит всасывание рабочей жидкости, а в зоне уменьшения — её нагнетание под давлением. Двухпоточность реализована за счет раздельных магистралей в корпусе, что позволяет запитать от одного привода два независимых гидравлических контура с разным расходом.
Преимущества и особенности эксплуатации
Использование Насос пластинчатый НПл 20-25/16 в составе гидросистемы дает ряд практических выгод для промышленных предприятий и сервисных центров:
Стабильность параметров. Обеспечивает неизменное давление до 16 МПа даже при циклических нагрузках, что критически важно для точных технологических операций.
Снижение эксплуатационных затрат. Высокий начальный КПД и износостойкие материалы пластин и статора увеличивают межсервисный интервал и общий ресурс, сокращая простои на ремонт.
Универсальность подключения. Стандартные фланцевые и резьбовые присоединительные размеры облегчают интеграцию как в новые проекты, так и при замене вышедших из строя агрегатов на существующем оборудовании.
Низкий уровень шума. Оптимизированная геометрия рабочих камер и качественная балансировка вращающихся частей делают данный пластинчатый насос приемлемым для работы в цехах с нормативными требованиями по шуму.
Надежность при низком качестве масла. Конструкция в определенной степени толерантна к загрязнениям, но для максимального ресурса рекомендуется соблюдать требования по фильтрации.
Температурный режим, ресурс и условия для долговечной работы
Модель НПл 20-25/16 рассчитана на эксплуатацию в диапазоне температур рабочей среды от -10°C до +60°C. Оптимальная вязкость масла лежит в пределах 25–213 мм²/с. Расчетный срок службы при соблюдении регламента технического обслуживания и использовании рекомендованных рабочих жидкостей превышает 10 000 моточасов.
На ресурс пластинчатого насоса напрямую влияют три ключевых фактора: качество и чистота гидравлического масла (фильтрация не грубее 25 мкм), соблюдение допустимого давления и отсутствие кавитации на всасывающей линии. Своевременная замена фильтроэлементов и контроль уровня масла в баке — обязательные условия для безотказной работы.
Области применения и типовое оборудование
Насос пластинчатый НПл 20-25/16 находит применение в различных отраслях промышленности, где требуется надежный источник гидравлической энергии:
Металлообработка: гидроприводы токарных, фрезерных, шлифовальных станков, станков с ЧПУ.
Кузнечно-прессовое оборудование: гидравлические прессы, гибочные и штамповочные машины.
Спецтехника и мобильная гидравлика: системы управления лесозаготовительных машин, манипуляторов, подъемников, коммунальной техники.
Общее машиностроение: испытательные стенды, технологические линии, гидростанции (ГПУ) собственной сборки.
Сервис и ремонт: в качестве сменного агрегата для восстановления работоспособности различных гидросистем.
Прочная конструкция корпуса из чугуна позволяет использовать насос в условиях умеренно агрессивных производственных сред.
Расшифровка условного обозначения модели
Маркировка НПл 20-25/16 имеет четкую логику:
НПл — Насос Пластинчатый (нерегулируемый).
20 — рабочий объем первой гидролинии, 20 см³.
25 — рабочий объем второй гидролинии, 25 см³.
16 — номинальное рабочее давление, 16 МПа.
Такая система обозначений позволяет техническому специалисту сразу определить ключевые параметры агрегата.
Габаритные и присоединительные размеры для монтажа

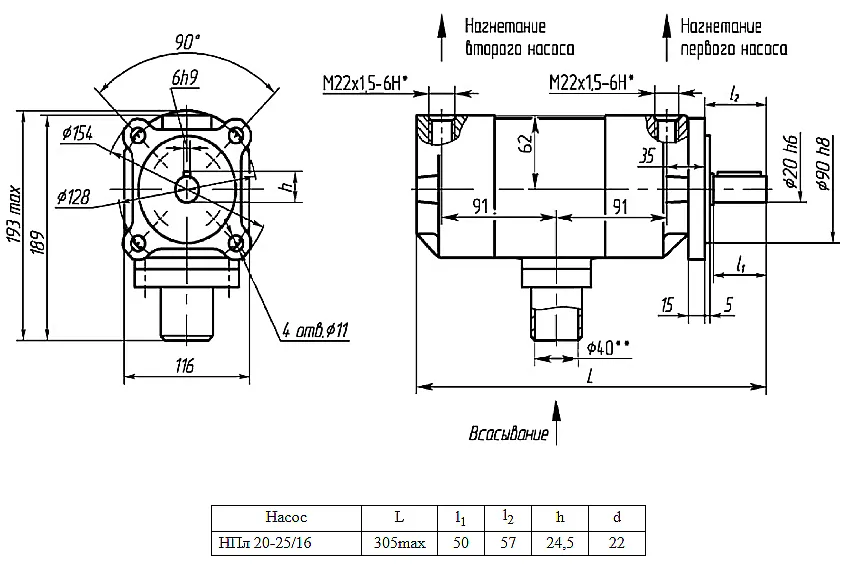

Габаритный чертеж насоса НПл 20-25/16. Вид сбоку для определения монтажных расстояний и расположения вала.
Схема присоединительных размеров насоса НПл 20-25/16. Расположение напорных (P1, P2) и сливного (T) портов, крепежных отверстий.
Рекомендуемые запасные части и состав ремкомплекта
В процессе эксплуатации наиболее подвержены износу детали, находящиеся в зоне трения. Для Насос пластинчатый НПл 20-25/16 это, в первую очередь, комплект пластин (лопаток) и уплотнительные элементы.
| Наименование запчасти / Ремкомплекта | Типичная причина износа / замены |
|---|
| Комплект пластин (лопаток) | Абразивный износ при загрязнении масла, усталостное разрушение |
| Уплотнение вала (сальник) | Потеря эластичности, износ от трения, течь масла |
| Комплект торцевых распределительных дисков | Износ рабочих поверхностей, приводящий к падению давления и производительности |
| Ремонтный комплект уплотнений (кольца, манжеты) | Плановое обслуживание или устранение внешних подтеканий |
Наличие качественных оригинальных запчастей — ключевой фактор для успешного восстановления производительности насоса.
Типичные ошибки при подборе гидронасоса
Чтобы избежать проблем при интеграции или замене, обратите внимание на следующие моменты:
1. Игнорирование типа рабочей среды. Насос пластинчатый НПл 20-25/16 рассчитан на минеральные масла. Использование жидкостей на другой основе (например, некоторые эко-масла) требует дополнительной проверки совместимости материалов уплотнений.
2. Выбор только по присоединительным размерам. Совпадение фланцев — необходимое, но не достаточное условие. Обязательно нужно проверить соответствие по давлению (16 МПа), производительности (расходу) и направлению вращения вала.
3. Пренебрежение условиями всасывания. Для предотвращения кавитации, разрушающей пластины, необходимо обеспечить минимальное сопротивление на входе в насос: достаточный диаметр трубопровода, короткая трасса, фильтр грубой очистки с низким перепадом давления.
4. Неучет температурного диапазона. Эксплуатация при температурах ниже -10°C может привести к загустеванию масла и пусковым перегрузкам, а выше +60°C — к снижению вязкости и росту интенсивности износа.
Примеры оформления и комплектации заказов
Для вашего удобства, заказ можно сформировать в различных вариантах:
Пример 1. Базовая поставка: «Насос пластинчатый НПл 20-25/16, один комплект. Поставка с паспортом и упаковкой».
Пример 2. Поставка с запчастями: «Насос НПл 20-25/16 + запасной комплект пластин + сальник. Отправка в г. Казань».
Пример 3. Оптовый заказ для сервисного центра: «Партия насосов НПл 20-25/16 в количестве 8 шт. с разбивкой поставки в Москву и Санкт-Петербург».
Оформить заказ или уточнить детали можно через форму обратной связи на сайте.
Поставки, гарантия и техническая поддержка
Насос пластинчатый НПл 20-25/16 поставляется компанией ГИДРАВЛИКА — официальным партнером производителя оборудования бренда ГИДРАВЛИК. Мы обеспечиваем не только выгодную цену и наличие на складе в Москве, но и полное гарантийное и сервисное сопровождение. Вся продукция проходит входной контроль.
Организуем оперативную доставку в любой регион России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Наши инженеры готовы предоставить бесплатную консультацию по подбору, совместимости с вашим оборудованием и подбору аналогов при необходимости. Для связи используйте раздел Контакты.
