Описание и назначение
Насос пластинчатый НПл 80-8/16 представляет собой высокоэффективный двухпоточный гидравлический агрегат нерегулируемого типа. Его основная функция заключается в обеспечении стабильной и надежной подачи рабочей жидкости в системы промышленного оборудования, требовательные к постоянному давлению и расходу. Данная модель находит применение в металлообрабатывающих станках, гидравлических прессах, автоматизированных производственных линиях и другом оборудовании, где используются нерегулируемые потоки.
Вес, габариты и Код ТН ВЭД
Масса агрегата составляет 32 кг. Габаритные размеры (Д×Ш×В) равны 450×280×320 мм, что обеспечивает компактность размещения и удобство монтажа на установку. Конструкция соответствует габаритной группе 2+1. Код ТН ВЭД для данной модели — 8413 60 000 0.
| Параметр | Значение |
|---|
| Масса | 32 кг |
| Габаритные размеры (Д×Ш×В) | 450×280×320 мм |
| Код ТН ВЭД | 8413 60 000 0 |
«Почему насос пластинчатый НПл 80-8/16 не ходит на свидания? Потому что у него два потока работы, а на личную жизнь ни одного!»
Технические характеристики
| Параметр | Значение |
|---|
| Рабочее давление, номинальное/максимальное | 16 МПа |
| Подача (производительность) по потокам | 105,6 / 8,9 л/мин |
| Рабочий объем насосных секций | 80,0 / 8,0 см³ |
| Частота вращения вала, номинальная | 1500 об/мин |
| Мощность потребляемая, номинальная | 38,1 кВт |
| Масса агрегата | 32 кг |
Преимущества и особенности эксплуатации
Эксплуатация насоса пластинчатого НПл 80-8/16 в составе гидростанции или производственной линии обеспечивает следующие выгоды:
- Повышение ресурса работы гидросистемы: Стабильная подача масла с низким уровнем пульсаций снижает износ компонентов.
- Сокращение внеплановых простоев: Отказоустойчивая двухпоточная конструкция с независимыми контурами минимизирует риски полной остановки оборудования.
- Удобство интеграции и обслуживания: Стандартные присоединительные размеры и доступность запчастей упрощают монтаж и ремонт.
- Широкая совместимость: Агрегат совместим с большинством типовых промышленных гидравлических схем и рекомендованными маслами.
- Экономическая эффективность: Низкие требования к чистоте рабочей среды (фильтрация 25 мкм) снижают затраты на содержание системы.
Принцип работы
Работа насоса пластинчатого НПл 80-8/16 основана на изменении объема рабочих камер. При вращении вала пластины, расположенные в пазах ротора, под действием центробежной силы и давления масла выдвигаются и прижимаются к внутренней поверхности статора. Это создает изолированные камеры. На участке, соединенном с линией всасывания, объем камер увеличивается, и жидкость заполняет их. На противоположной стороне, где камеры соединяются с нагнетательной магистралью, их объем уменьшается, и масло вытесняется в систему под давлением. Наличие двух независимых роторно-пластинчатых групп в одном корпусе позволяет одновременно питать два гидравлических контура.
Температурный режим работы и срок службы
Номинальный срок службы насоса пластинчатого НПл 80-8/16 превышает 15 000 часов при соблюдении регламента обслуживания. Агрегат предназначен для работы в диапазоне температур рабочей жидкости от -10°C до +60°C. Допустимая кинематическая вязкость масла составляет 25–213 мм²/с. Ключевыми факторами, влияющими на ресурс, являются качество применяемого масла, своевременность его замены (рекомендовано каждые 3000 часов), а также поддержание требуемой тонкости фильтрации (не менее 25 мкм). Насос пластинчатый НПл 80-8/16 рассчитан на продолжительный режим работы в условиях циклических нагрузок, характерных для промышленного оборудования.
Сфера применения
Данная модель насоса широко используется в различных отраслях промышленности. Его устанавливают на следующее оборудование: металлорежущие станки (в том числе с ЧПУ), кузнечно-прессовое оборудование, литьевые машины, прокатные станы, промышленные роботы, испытательные стенды и мобильную спецтехнику с гидроприводом. Насос пластинчатый НПл 80-8/16 эффективно обеспечивает работу гидравлических контуров подачи, зажима, перемещения и других функций на линиях по производству автомобильных компонентов, в металлургии и общем машиностроении.
Состав ремкомплекта и часто заменяемые запчасти
Наиболее подверженными износу в насосе пластинчатом НПл 80-8/16 являются следующие элементы: комплект пластин (лопаток), уплотнительные манжеты вала, сальники, подшипники, а также уплотнительные прокладки корпуса и крышек. Повышенный износ пластин и уплотнений обычно связан с работой на загрязненном масле или за пределами допустимого диапазона давления. Ремкомплект позволяет провести плановое восстановление работоспособности агрегата.
| Наименование запчасти | Типичная причина износа |
|---|
| Комплект пластин (лопаток) | Абразивный износ от загрязненного масла, усталость материала при циклических нагрузках. |
| Уплотнения вала (манжеты, сальники) | Потеря эластичности из-за высоких температур, износ кромки. |
| Уплотнительные прокладки | Деформация и потеря герметичности из-за перепадов температур и давления. |
| Подшипники | Выработка дорожек качения из-за вибраций и несбалансированных нагрузок. |
Условное обозначение модели
Маркировка НПл 80-8/16 имеет следующую структуру: НПл – тип агрегата (насос пластинчатый); 80 – рабочий объем первой насосной секции в см³; 8 – рабочий объем второй секции в см³; 16 – номинальное рабочее давление в МПа. Дополнительный индекс «Л» в артикуле указывает на левое направление вращения приводного вала (по умолчанию – правое). Климатическое исполнение УХЛ4 подтверждает возможность работы в условиях умеренного и холодного климата.
Габаритные и присоединительные размеры
Для корректного монтажа и проверки совместимости с оборудованием необходимо учитывать габариты и размеры присоединений. Насос пластинчатый НПл 80-8/16 имеет фланцевые соединения по ГОСТ 12815-80. Всасывающий патрубок имеет диаметр 40 мм, нагнетательные патрубки – 25 мм. Приведенные ниже изображения позволяют визуально оценить конструкцию и выполнить необходимые замеры для интеграции в существующую гидравлическую систему.

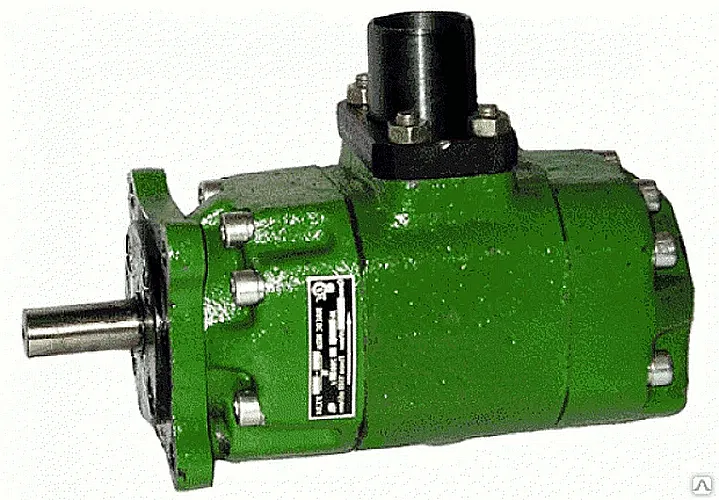

Рис.1. Вид насоса пластинчатого НПл 80-8/16 с указанием габаритных размеров для монтажа.

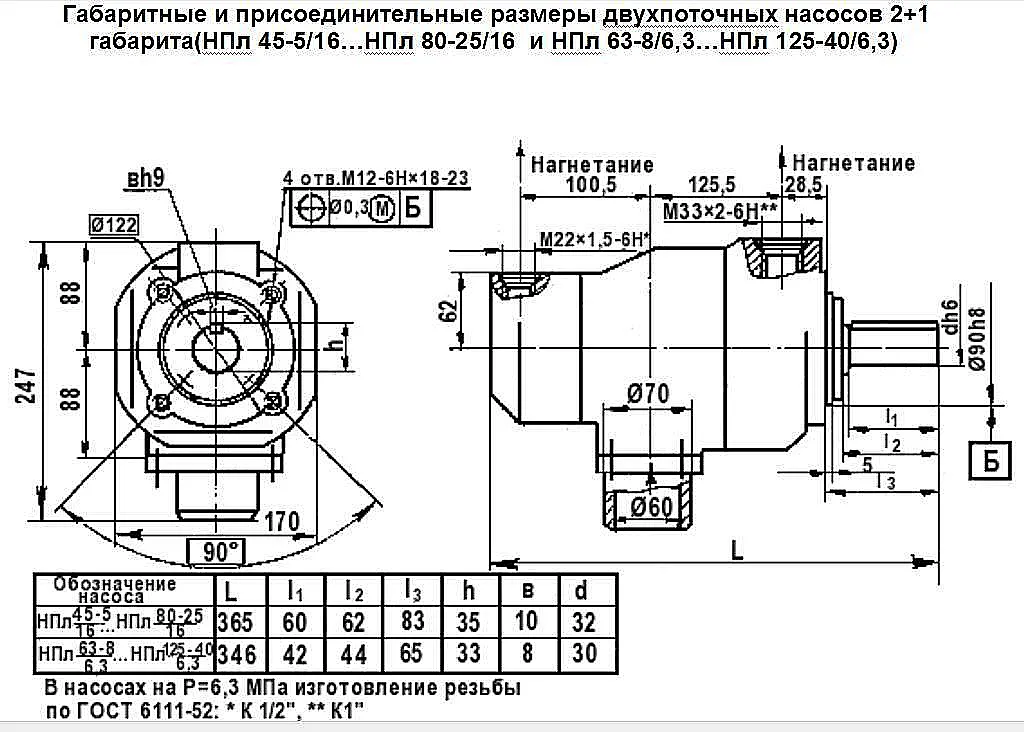

Рис.2. Схема присоединительных размеров и посадочных мест насоса НПл 80-8/16.
Типичные ошибки при подборе насоса
Во избежание проблем при эксплуатации не рекомендуется совершать следующие ошибки при выборе модели:
- Подбор только по типу подключения: Фланец или резьба должны соответствовать системе, но первостепенны параметры давления и расхода.
- Игнорирование характеристик рабочей среды: Тип и вязкость масла должны строго соответствовать рекомендациям производителя.
- Пренебрежение температурным режимом: Установка насоса в условиях, выходящих за допустимый диапазон температур, резко сокращает его ресурс.
- Неверная оценка требуемой производительности: Выбор насоса с недостаточным рабочим объемом приведет к нехватке расхода в системе.
Примеры заказа
Для оформления заказа на насос пластинчатый НПл 80-8/16 можно ориентироваться на следующие типовые варианты:
- Базовая комплектация: Насос НПл 80-8/16 с правым вращением вала, для стандартных условий эксплуатации.
- Модификация под спецтребования: Насос НПл 80-8/16Л с левым вращением вала для интеграции в обратную кинематическую схему привода.
- Комплект с запасными частями: Насос в сборе с расширенным ремкомплектом (пластины, уплотнения) для сервисных центров.
Доставка осуществляется по всей территории Российской Федерации (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и в страны СНГ.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию насоса НПл 80-8/16 по давлению, расходу и типу подключения?
Для выбора необходимо сопоставить три ключевых параметра: требуемое в системе давление (не более 16 МПа), суммарный расход жидкости (основной поток до 105,6 л/мин, дополнительный до 8,9 л/мин) и тип присоединительного узла (фланец по ГОСТ 12815-80). Если направление вращения вала стандартное (со стороны вала), выбирается базовая модель; для обратного направления — модель с индексом «Л».
Каковы сроки поставки и доставки по России и СНГ, наличие на складе?
При наличии на центральном складе поставщика в Москве отгрузка осуществляется в течение 1-2 рабочих дней. Доставка в большинство регионов России занимает 3-7 дней в зависимости от удаленности. В страны СНГ поставка организуется с учетом таможенных процедур, ориентировочный срок — 7-14 дней. Точное наличие и сроки уточняйте по телефону или через форму заявки на сайте.
Каковы условия эксплуатации насоса (мороз, открытая площадка, пыльные помещения, качество масла)?
Агрегат предназначен для работы в закрытых помещениях при температуре масла от -10°C до +60°C. Установка на открытой площадке или в условиях высокой запыленности требует дополнительного защитного кожуха. Качество масла является критическим фактором: необходимо использовать индустриальные гидравлические масла типа ИГП-38 или их аналоги с вязкостью 25–213 мм²/с и тонкостью фильтрации не менее 25 мкм.
Обеспечивается ли совместимость с существующим оборудованием и возможность подбора аналога?
Да, насос пластинчатый НПл 80-8/16 имеет стандартные габаритные и присоединительные размеры, что позволяет производить замену аналогичных агрегатов в большинстве промышленных гидросистем. Специалисты компании ГИДРАВЛИКА помогут подобрать полный аналог или совместимую замену по техническим параметрам для вашего конкретного оборудования.
Заключение
Насос пластинчатый НПл 80-8/16 от бренда ГИДРАВЛИК — это проверенное решение для надежного питания гидравлических систем промышленного оборудования. Поставки осуществляются компанией ГИДРАВЛИКА по всей России и странам СНГ. Мы гарантируем оригинальность продукции, предоставляем техническую консультацию по подбору и интеграции, а также обеспечиваем сервисную поддержку. Для получения подробной информации, оформления заказа или подбора аналога свяжитесь с нами через сайт https://777-gidra.ru.
