Описание и назначение гидропанели ВШПГ-35
Гидропанель ВШПГ-35 представляет собой гидрораспределительный узел, предназначенный для управления возвратно-поступательным движением рабочего стола металлообрабатывающих станков. Основная функция данного блока – точное регулирование скорости и направления движения стола с обеспечением плавного разгона, торможения и смены хода.
Изделие монтируется внутри гидросистемы шлифовальных, хонинговальных, заточных станков и других гидрофицированных машин, где требуются циклические перемещения с высокой точностью позиционирования. Гидропанель ВШПГ-35 обеспечивает разгрузку системы от давления, пуск, остановку и непрерывное движение стола с бесступенчатым регулированием его скорости.
Общие параметры и габаритные размеры
Конструктивно гидропанель ВШПГ-35 представляет собой литую алюминиевую или чугунную плиту, на поверхности которой собраны гидравлические элементы. Стандартная установка выполняется внутри нижней части крестового суппорта станка.
В зависимости от производителя и модификации конструкции, масса гидропанели ВШПГ-35 составляет от 8 до 15 кг. Габаритные размеры варьируются в диапазоне: длина 200–350 мм, ширина 150–250 мм, высота 70–120 мм. Установочные и присоединительные размеры должны строго соответствовать чертежам конкретного гидростанка. Код ТН ВЭД для данной продукции обычно относится к группе 8412 – гидравлические силовые установки и двигатели.
Диапазон габаритов и массы гидропанелей ВШПГ-35| Параметр | Значение (мин.) | Значение (макс.) |
|---|
| Масса (в сборе) | 8 кг | 15 кг |
| Длина, мм | 200 | 350 |
| Ширина, мм | 150 | 250 |
| Высота, мм | 70 | 120 |
Инженеру на собеседовании задали вопрос: «Чем отличается гидропанель ВШПГ-35 от простого крана?» Ответил: «Попробуйте поставить кран на стол шлифовального станка и получить плавный реверс хоть с какой-то производительностью». После этого ему сразу предложили должность.
Технические характеристики узла
Гидропанель ВШПГ-35 рассчитана на работу в составе гидросистем с минеральными маслами и другими совместимыми рабочими жидкостями. Ключевые эксплуатационные параметры, влияющие на подбор и работоспособность, представлены в таблице.
| Параметр | Значение |
|---|
| Номинальное рабочее давление, МПа | 25 |
| Минимальное давление в системе, МПа | 5 |
| Номинальный пропускаемый поток (расход), л/мин | 32 |
| Максимальная скорость движения стола, м/мин | 20 |
| Минимальная скорость движения стола, м/мин | 1 |
| Тип рабочей среды | Минеральное гидравлическое масло |
| Температурный диапазон рабочей среды | от +10°C до +60°C |
| Допустимая температура окружающей среды | от +5°C до +40°C |

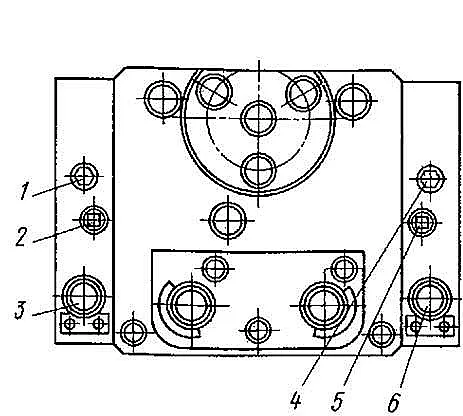

Чертеж гидропанели ВШПГ-35: схема расположения клапанов и дросселей.
Преимущества и особенности эксплуатации
Использование штатной гидропанели ВШПГ-35 в системе станка дает пользователю ряд существенных выгод при модернизации или ремонте.
- Увеличение ресурса гидросистемы: Компактная моноблочная конструкция уменьшает количество соединений и потенциальных точек утечек, что положительно сказывается на общей надежности.
- Снижение эксплуатационных простоев: Благодаря модульной конструкции возможна быстрая замена всей панели или отдельных компонентов при плановом сервисном обслуживании.
- Стабильность параметров давления и расхода: Интегрированные дроссели и клапаны обеспечивают точную регулировку скорости и плавность хода стола станка.
- Удобство монтажа и обслуживания: Полная заводская сборка и регулировка узла сокращает время установки и пусконаладки.
- Совместимость с типовыми гидростанциями: Гидропанель ВШПГ-35 проектировалась для интеграции в распространенные модели отечественного станочного оборудования.
Указанные преимущества делают гидропанель ВШПГ-35 надежным решением для поддержания конкурентоспособности промышленного предприятия.
Принцип работы гидропанели ВШПГ-35
Работа гидропанели ВШПГ-35 основана на управлении потоком рабочей жидкости от насосной группы к гидроцилиндрам, приводящим в движение стол станка. Внутренние гидролинии панели соединяют распределитель, дроссели и клапаны в единую схему.
При подаче давления от гидростанции жидкость поступает на золотниковый распределитель. Дроссели (поз. 2, 3, 5, 6 на схеме) обеспечивают регулировку скорости движения в обоих направлениях, создавая перепад давления. Обратные клапаны (поз. 1 и 4) предотвращают свободный слив жидкости и удерживают стол в заданном положении при остановке. При переключении распределителя поток перенаправляется, что приводит к реверсированию движения гидроцилиндра и, соответственно, стола.
Температурный режим и срок службы
Номинальный ресурс работы гидропанели ВШПГ-35 напрямую зависит от условий эксплуатации. При непрерывной работе в заявленном диапазоне температур (+10...+60°C для жидкости) и соблюдении требований к ее чистоте (класс чистоты не ниже 6-го по ГОСТ 17216) межсервисный интервал может достигать нескольких тысяч моточасов.
Ресурс узла сокращают: резкие перепады температур, работа при максимальном давлении и расходе, использование нерегламентированной рабочей среды, а также попадание в систему абразивных частиц из-за неэффективной фильтрации масла. Регулярная замена уплотнений и контроль состояния дросселирующих элементов продлевают срок службы гидропанели ВШПГ-35.
Где применяется гидропанель ВШПГ-35
Основная область применения – металлообрабатывающее оборудование, требующее прецизионного перемещения рабочего органа.
Типы станков и машин:
- Круглошлифовальные станки.
- Плоскошлифовальные станки.
- Хонинговальные и притирочные станки.
- Заточные станки для инструмента.
- Другие гидрофицированные машины с возвратно-поступательным движением суппорта или стола.
Гидропанель ВШПГ-35 может использоваться как в составе новой техники, так и для модернизации или ремонта устаревших моделей станков на промышленных предприятиях машиностроительной, инструментальной, ремонтной отраслей.
Состав ремкомплекта и основные изнашиваемые детали
Для восстановления работоспособности гидропанели ВШПГ-35 требуется комплект уплотнений и иногда ответственные детали распределителя. Ниже представлен примерный перечень деталей для сервиса.
Типовой состав ремкомплекта для гидропанели ВШПГ-35| Наименование детали | Материал | Причина износа / замена |
|---|
| Уплотнительные манжеты (кольца) | NBR, FKM | Старение резины, потеря эластичности из-за температуры и давления. |
| Сальниковые уплотнения | NBR | Износ посадочных поверхностей, выдавливание давления. |
| Пружины золотника | Пружинная сталь | Усталость металла при циклической нагрузке. |
| Золотник распределителя | Закаленная сталь | Абразивный износ от загрязненного масла. |
| Прокладки (уплотнения) плиты | Паронит | Сжатие и потеря герметичности. |
Замена указанных элементов проводится при потере герметичности, снижении производительности гидропанели ВШПГ-35 или появлении нехарактерных шумов в работе.
Типичные ошибки при подборе гидропанели ВШПГ-35
- Выбор по присоединительным размерам без учета давления: Установка панели, рассчитанной на давление 16 МПа, в систему с рабочим давлением 25 МПа приведет к аварийной ситуации.
- Игнорирование температуры рабочей среды: Эксплуатация гидропанели ВШПГ-35 вне допустимого температурного диапазона (особенно на морозе) вызывает заклинивание золотника и повреждение уплотнений.
- Несоответствие расхода: Использование узла с пропускной способностью ниже требуемой для гидроцилиндра станка ведет к невозможности достижения заданной скорости движения стола.
- Использование несовместимой рабочей жидкости: Применение синтетических масел или жидкостей на водной основе в панели, рассчитанной только на минеральные масла, разрушает уплотнения.
Условное обозначение модели
Маркировка ВШПГ-35 имеет следующую логику расшифровки:
- ВШ – гидропанель для шлифовального станка (вероятно, «высокочастотная шлифовальная» или общепринятое заводское обозначение).
- ПГ – пневмогидравлическая или панель гидравлическая.
- 35 – условное обозначение типоразмера или модификации, может указывать на пропускную способность (порядка 35 л/мин) или на особенности присоединения.
Проверка совместимости по габаритным и присоединительным размерам
Перед заказом гидропанели ВШПГ-35 необходимо сверить установочные размеры с чертежами вашего станка. Критичны следующие параметры:
- Межосевые расстояния между крепежными отверстиями на плите панели.
- Расположение и тип портов входа/выхода рабочей жидкости (резьба метрическая, трубная, фланец).
- Габаритные размеры узла в сборе – необходимо убедиться, что он поместится в отведенное место под суппортом.
- Высота от плоскости крепления до выступающих элементов (клапанов, дренажных штуцеров).
Наиболее просто это сделать, сняв старую панель и измерив ключевые параметры, либо запросив у производителя станка оригинальные сборочные чертежи гидросистемы.
Примеры оформления заказа
При заказе гидропанели ВШПГ-35 через наш сайт рекомендуется указывать следующую информацию для точного подбора:
Пример 1 (базовая модель): Гидропанель ВШПГ-35, производитель ГИДРАВЛИК, номинальное давление 25 МПа, расход 32 л/мин, присоединение по схеме (указать номер схемы или чертежа).
Пример 2 (с другой резьбой): Гидропанель ВШПГ-35, исполнение с метрической резьбой М12х1.5 на напорных и сливных портах.
Пример 3 (для модернизации): Гидропанель ВШПГ-35 для замены на станке модели [указать модель станка], вместе с комплектом уплотнений.
Для подбора аналога можно отправить запрос нашим инженерам, приложив фото старого узла и паспортные данные станка.
Часто задаваемые вопросы (FAQ)
Ответы на основные вопросы по подбору и эксплуатации гидропанели ВШПГ-35.
