Шестеренный гидравлический насос НШ 32 УК3 представляет собой ключевой компонент гидросистем, используемых в тракторной, сельскохозяйственной и другой мобильной технике. Агрегат предназначен для создания и поддержания давления рабочей жидкости, обеспечивая функционирование различных гидравлических исполнительных механизмов. Насос НШ 32 УК3 относится к универсальной серии, что подразумевает его широкую совместимость и надежность в эксплуатации.
Основное назначение насоса НШ 32 УК3 – работа в составе гидравлических систем с номинальным давлением до 160 кгс/см². Он полностью взаимозаменяем с насосами конструктивного исполнения «У» и «УФ», а также с аналогичными изделиями других производителей, что упрощает сервисное обслуживание и ремонт оборудования.
Габаритные размеры, вес и код ТН ВЭД
Насос НШ 32 УК3 характеризуется компактными размерами и оптимальной массой, что облегчает его монтаж и интеграцию в существующие системы. Ниже приведены основные физические параметры для данной модели и ее аналога из группы.
| Параметр / Модель |
Единица измерения |
НШ 32 УК3 |
НШ 40 УК3 |
| Код рабочего объема |
см³/об |
32 |
40 |
| Габаритный размер A |
мм |
151 |
158.3 |
| Габаритный размер B |
мм |
67.5 |
69.5 |
| Масса (приблизительная) |
кг |
12 |
14 |
Код ТН ВЭД для насоса НШ 32 УК3 – 8413 60 000 0 (гидравлические силовые насосы шестеренного типа).
Спросили как-то насос НШ 32 УК3: «В чем секрет твоей долговечности?» А он ответил: «В моей простоте – нет ничего надежнее проверенных шестеренок и правильного давления!»
Технические характеристики насоса НШ 32 УК3
Для корректного подбора и эксплуатации насоса НШ 32 УК3 необходимо учитывать его основные технические параметры. Следующая таблица содержит детальные данные.
| Параметр |
Значение для НШ 32 УК3 |
Примечания |
| Рабочее давление, номинальное/максимальное |
до 160 кгс/см² |
Допустимо кратковременное превышение |
| Рабочий объем |
32 см³ за один оборот |
Определяет производительность |
| Тип рабочей среды |
Гидравлические масла (минеральные, синтетические) |
Соответствие ГОСТ или спецификациям производителя |
| Диапазон температур рабочей среды |
от -20 °C до +80 °C |
Для нормальной работы требуется прогрев в зимних условиях |
| Присоединительные размеры (типовые) |
Фланцевое или резьбовое подключение |
Стандартизированы для взаимозаменяемости |
| Масса |
около 12 кг |
Может незначительно варьироваться |
| Теоретическая производительность при 1500 об/мин |
примерно 48 л/мин |
Зависит от скорости вращения и КПД |
Преимущества и особенности эксплуатации
Использование насоса НШ 32 УК3 в гидросистемах обеспечивает ряд значимых преимуществ для эксплуатационных и сервисных служб:
Снижение простоев техники. Высокая надежность конструкции минимизирует риск внезапных отказов, увеличивая время наработки на отказ.
Увеличение ресурса гидросистемы. Стабильная подача масла и точное поддержание давления способствуют долговечности всех компонентов – от уплотнений до гидроцилиндров.
Удобство монтажа и замены. Полная взаимозаменяемость с насосами старых серий и аналогами других марок позволяет быстро производить ремонт без доработки конструкции.
Стабильность давления в широком диапазоне скоростей. Насос НШ 32 УК3 демонстрирует устойчивые характеристики производительности даже при переменных режимах работы двигателя.
Совместимость с типовыми гидравлическими системами. Агрегат может работать с различными типами гидравлического масла, что упрощает сервисное обслуживание в полевых условиях.
Принцип работы в составе гидросистемы
Насос НШ 32 УК3 функционирует по классическому шестеренному принципу. Приводной вал, соединенный с двигателем машины, приводит во вращение ведущую шестерню. Она, в свою очередь, зацепляет ведомую шестерню, размещенную в общем корпусе. Вращение шестерен создает зоны разрежения на стороне всасывания, куда поступает рабочая жидкость из бака. Затем масло переносится во впадинах между зубьями по периметру корпуса и выталкивается в напорную линию на стороне нагнетания. Таким образом, насос НШ 32 УК3 обеспечивает непрерывный поток жидкости под давлением, необходимый для работы гидродвигателей, цилиндров и других устройств.
Температурный режим работы и срок службы
Допустимый температурный диапазон эксплуатации насоса НШ 32 УК3 составляет от -20°C до +80°C. Для холодного пуска в зимних условиях рекомендуется использовать масла с соответствующими низкотемпературными свойствами или предусмотреть систему подогрева. Агрегат рассчитан на длительную непрерывную работу, а также на циклические режимы с частыми пусками и остановами. Ресурс работы напрямую зависит от качества используемого гидравлического масла, состояния фильтрующих элементов и соблюдения регламента обслуживания. Своевременная замена масла и фильтров, контроль за уровнем загрязнения среды – ключевые факторы, позволяющие максимально продлить срок службы насоса НШ 32 УК3.
Область применения и типы оборудования
Насос НШ 32 УК3 широко применяется в различных отраслях, где требуется надежный источник гидравлической энергии. Основные сферы использования:
Сельскохозяйственная техника: тракторы, комбайны, погрузчики, опрыскиватели – для привода навесного оборудования, рулевого управления, гидропривода рабочих органов.
Строительная и дорожная техника: экскаваторы, бульдозеры, грейдеры, катки – в системах управления рабочим оборудованием и ходовой частью.
Промышленное оборудование: прессы, станки, гибочные машины – в качестве силового агрегата гидростанций.
Спецтехника коммунального назначения: подъемники, машины для уборки территорий.
Универсальность делает насос НШ 32 УК3 востребованным как на производственных предприятиях, так и в ремонтных сервисных центрах.
Состав ремкомплекта и часто заменяемые запчасти
Для технического обслуживания и ремонта насоса НШ 32 УК3 рекомендуется иметь ремкомплект, который обычно включает следующие детали:
| Наименование детали |
Типичная причина износа |
| Уплотнительные манжеты и кольца (сальники) |
Потеря эластичности из-за высоких температур и давления, загрязнение масла абразивами. |
| Подшипники качения |
Естественный износ от постоянных нагрузок, недостаточная смазка. |
| Ведущая и ведомая шестерни |
Абразивный износ зубьев при работе на загрязненном масле, усталостные явления. |
| Уплотнения вала |
Износ от вращения, воздействие агрессивных сред. |
| Прокладки корпуса |
Потеря герметичности, механические повреждения при разборке/сборке. |
Регулярная проверка состояния этих узлов позволяет предотвратить серьезные поломки.
Типичные ошибки при подборе насоса НШ 32 УК3
Во избежание проблем при интеграции насоса в систему стоит учитывать распространенные ошибки:
Выбор исключительно по типу резьбы или фланца. Необходимо учитывать соответствие рабочих параметров – давления и расхода – требованиям гидросистемы.
Игнорирование температурного диапазона эксплуатации. Использование в условиях, выходящих за допустимые пределы, приводит к ускоренному износу и потере герметичности.
Несоответствие типа рабочей среды. Применение жидкостей, не предназначенных для гидравлических систем, может вызвать коррозию, разрушение уплотнений и снижение производительности.
Неучет режима работы. Для циклических нагрузок с частыми пусками требуются определенные конструктивные особенности, которые должны быть заложены в модель.
Расшифровка условного обозначения
Маркировка насоса НШ 32 УК3 несет важную информацию о его характеристиках: НШ – Насос Шестеренный; 32 – рабочий объем, выраженный в кубических сантиметрах за один оборот (32 см³/об); УК – обозначение универсальной конструкции, адаптированной для широкого применения; 3 – номер группы или модификации, указывающий на принадлежность к определенному типоразмерному ряду и конструктивному исполнению. Понимание этой маркировки помогает быстро идентифицировать агрегат и подбирать корректные аналоги.
Изображения и визуальная информация
Внешний вид насосов серии UNIVERSAL группы 3, включая модель НШ 32 УК3.
Схематическое изображение и расшифровка условного обозначения насоса НШ 32 УК3.
График, отображающий зависимость производительности и КПД насоса НШ 32 УК3 от скорости вращения и давления.

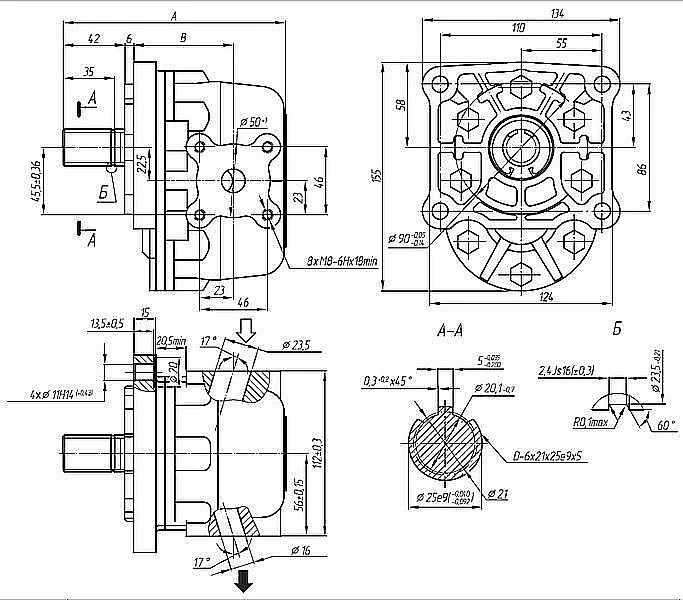

Чертеж с подробными габаритными и присоединительными размерами насоса НШ 32 УК3 для проверки совместимости.
Габаритные и присоединительные размеры для монтажа
Перед установкой насоса НШ 32 УК3 необходимо сверить его габаритные и присоединительные размеры с параметрами посадочного места на двигателе или раме техники. Ключевые размеры – расстояние между осями крепежных отверстий (размер A) и высота от плоскости крепления до оси вала (размер B). Эти параметры, указанные в таблице выше, гарантируют правильную центровку и соосность с приводом, что исключает перекосы и вибрации. Для подключения гидролиний используются стандартные фланцы или резьбовые порты, тип и размер которых должны соответствовать трубопроводам системы.
Примеры оформления заказа
При заказе насоса НШ 32 УК3 важно точно указать требуемую модификацию. Вот несколько типовых вариантов:
1. Базовая модель: Насос НШ 32 УК3 – стандартное исполнение для давления до 160 кгс/см² с типовыми присоединениями.
2. Модель с иным рабочим объемом: Насос НШ 40 УК3 – для систем, требующих большей производительности при аналогичных условиях давления.
3. Комплект с ремкомплектом: Насос НШ 32 УК3 + набор уплотнений и прокладок для последующего сервиса.
Для уточнения деталей и получения консультации по подбору аналога под конкретную систему рекомендуем связаться с нашими специалистами.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно выбрать модификацию насоса НШ 32 УК3 по давлению, расходу и типу подключения?
Ответ: При подборе необходимо исходить из паспортных данных вашей гидросистемы. Определите максимальное рабочее давление (не должно превышать 160 кгс/см² для НШ 32 УК3) и требуемый расход жидкости, который зависит от рабочего объема насоса (32 см³/об) и планируемой скорости вращения. Тип подключения (фланец, резьба) должен механически совпадать с магистралями. При затруднениях наши инженеры помогут с расчетами.
Вопрос: Каковы сроки поставки и доставки насоса НШ 32 УК3 по России и СНГ? Есть ли он в наличии на складе?
Ответ: Насос НШ 32 УК3 часто доступен на основном или региональных складах. Стандартные сроки поставки в города, такие как Москва, Санкт-Петербург, Екатеринбург, Новосибирск, составляют от 1 до 5 рабочих дней в зависимости от удаленности. В отдаленные регионы России и страны СНГ доставка осуществляется транспортными компаниями, сроки уточняются индивидуально. Актуальное наличие всегда можно проверить по телефону или на сайте.
Вопрос: Каковы условия эксплуатации насоса НШ 32 УК3 в сложных условиях (мороз, открытая площадка, пыль)? Как влияет качество масла?
Ответ: Насос НШ 32 УК3 рассчитан на работу в диапазоне температур от -20°C до +80°C. При эксплуатации в мороз необходимо использовать зимние сорта гидравлического масла, соответствующие климатической зоне. Работа на открытой площадке и в пыльных помещениях требует усиленного внимания к чистоте заливной горловины бака и состоянию дыхательных клапанов. Качество масла критически важно: использовать жидкости с антиизносными присадками, контролировать уровень загрязнения по ISO, своевременно менять фильтры. Это напрямую влияет на ресурс работы насоса.
Вопрос: Обеспечивается ли совместимость насоса НШ 32 УК3 с существующим оборудованием? Возможен ли подбор полного аналога?
Ответ: Да, насос НШ 32 УК3 полностью взаимозаменяем с насосами исполнения «У», «УФ» и многими аналогами российского и зарубежного производства по присоединительным размерам и рабочим параметрам. При предоставлении маркировки старого насоса или эскиза посадочного места наши специалисты гарантированно подберут совместимую модель, что позволяет быстро провести замену без доработок гидросистемы.
Насос НШ 32 УК3 от бренда ГИДРАВЛИК – это проверенное решение для ответственных гидравлических систем. Компания ГИДРАВЛИКА, как официальный поставщик, осуществляет поставки данной продукции по всей территории России и в страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Мы предоставляем профессиональную техническую консультацию, помощь в подборе оборудования под ваши задачи и сервисную поддержку. Для оформления заказа или получения дополнительной информации оставьте заявку на сайте https://777-gidra.ru или свяжитесь с нами по контактным телефонам.
