Насос НШ 50 УК3

Насос НШ 50 УК3 представляет собой шестеренный гидравлический насос серии «UNIVERSAL», разработанный для широкого спектра гидросистем. Он обеспечивает подачу рабочей жидкости под давлением и применяется в гидравлических контурах мобильной техники, промышленных станков и других машин, где требуется стабильная работа при высоких нагрузках.

Назначение и область применения

Основной функцией насоса НШ 50 УК3 является создание и поддержание рабочего давления в гидравлической системе. Он предназначен для установки на тракторы, сельскохозяйственные машины, коммунальную и строительную технику, а также на стационарное прессовое и подъемное оборудование. Надежная конструкция насоса НШ 50 УК3 обеспечивает длительный ресурс работы даже в условиях переменных нагрузок.

Устройство полностью взаимозаменяемо с ранее выпускаемыми насосами исполнений «У» и «УФ», а также с аналогами других производителей. Это упрощает техническое обслуживание и ремонт агрегатов, минимизируя простои оборудования.

Приходит инженер на склад и спрашивает: «Есть насос НШ 50 УК3?» Кладовщик отвечает: «НШ есть, а где его применять — УК3азывайся!»

Технические характеристики

Технические параметры насоса определяют его интеграцию в систему.

Внешний вид насоса НШ 50 УК3 с фланцевым креплением и резьбовыми портами.

Габаритные размеры и масса насоса НШ 50 УК3

Преимущества и особенности эксплуатации

Выбирая насос НШ 50 УК3, пользователь получает ряд значительных преимуществ для своей гидравлической системы.

1. Высокая надежность и ресурс. Отработанная конструкция и оригинальные технические решения обеспечивают стабильную работу даже при циклических нагрузках. Длительный срок службы снижает затраты на ремонт и замену узлов.

2. Полная взаимозаменяемость. Насос НШ 50 УК3 может быть установлен вместо вышедших из строя агрегатов аналогичного типа без необходимости модификации креплений или гидролиний. Это критически важно для минимизации времени простоя техники.

3. Широкий диапазон рабочих температур. Возможность работы при температурах от -40°C позволяет эксплуатировать технику в условиях российского климата, включая зимний период.

4. Стабильность давления. Насос обеспечивает поддержание заданного давления в системе до 16 МПа, что гарантирует надежную работу исполнительных механизмов – гидроцилиндров и гидромоторов.

5. Совместимость с типовыми системами. Использование стандартных минеральных масел и типовых присоединительных размеров упрощает интеграцию насоса в существующие гидроконтуры.

Принцип работы насоса НШ 50 УК3

Насос НШ 50 УК3 относится к шестеренным насосам внешнего зацепления. Принцип его действия основан на работе двух ведущей и ведомой шестерен, помещенных в герметичный корпус. Вращение от приводного вала передается на ведущую шестерню, которая, в свою очередь, сцепляется с ведомой.

В зоне всасывания зубья, выходя из зацепления, создают разрежение, за счет которого рабочая жидкость (гидравлическое масло) заполняет впадины между зубьями. Шестерни переносят жидкость по периферии корпуса к зоне нагнетания. Там зубья входят в зацепление, вытесняя масло из впадин в напорную гидролинию. Таким образом, насос НШ 50 УК3 создает непрерывный поток жидкости под давлением, необходимый для работы всей гидравлической системы.

График функциональных зависимостей (производительность, давление) для насоса НШ 50 УК3.

Расшифровка условного обозначения модели

Маркировка насоса НШ 50 УК3 несет в себе информацию о его ключевых параметрах.

• НШ – Насос Шестеренный.
• 50 – Рабочий объем, выраженный в кубических сантиметрах на один оборот вала (50 см³/об).
• У – Унифицированный.
• К – Конструктивное исполнение (с фланцевым креплением).
• 3 – Номер модификации или группы.

Понимание индексации позволяет точно идентифицировать насос и корректно подобрать его по техническим требованиям системы.

Температурный режим и срок службы

Насос НШ 50 УК3 рассчитан на длительную эксплуатацию в различных климатических условиях.

Допустимый диапазон температур окружающей среды и рабочей жидкости составляет от -40°C до +80°C. Для обеспечения номинального ресурса рекомендуется работа в основном в положительном диапазоне температур, от +20°C до +60°C.

На срок службы насоса НШ 50 УК3 напрямую влияют несколько факторов.

Качество и чистота гидравлического масла являются определяющими. Обязательно использование фильтров тонкой очистки с тонкостью фильтрации не ниже 25 мкм. Своевременная замена масла и фильтрующих элементов увеличивает межремонтный интервал.

Соблюдение предельного рабочего давления в 16 МПа предотвращает перегрузки и преждевременный износ деталей. Регулярное техническое обслуживание, включающее проверку соединений на герметичность и уровня масла в баке, также продлевает ресурс.

Габаритные и присоединительные размеры

Перед монтажом необходимо сверить размеры нового насоса с габаритами установочного места на оборудовании. Ключевыми параметрами являются межцентровое расстояние отверстий крепежного фланца, диаметр и длина приводного вала, а также расположение и тип резьбы впускного и выпускного гидропортов.

Чертеж условного обозначения и схема габаритов насоса НШ 50 УК3.

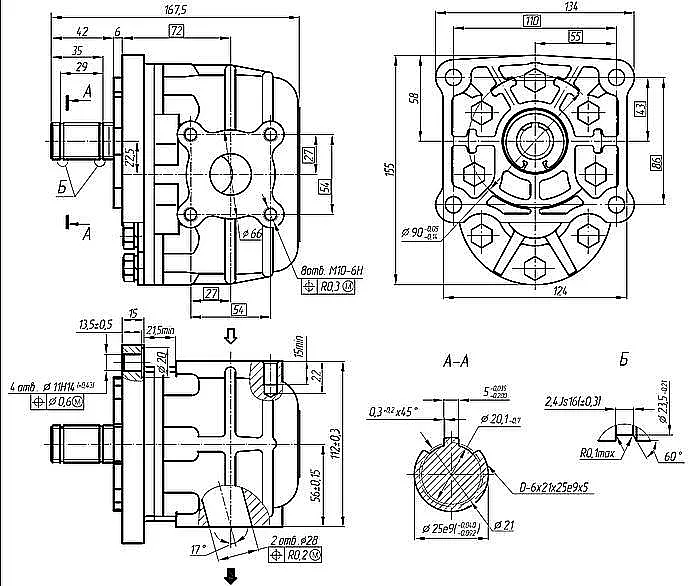

Детальный чертеж с указанием присоединительных и габаритных размеров насоса НШ 50 УК3.

Эта информация критически важна для механиков и инженеров, выполняющих замену или модернизацию гидравлической установки.

Типичные ошибки при подборе

Неверный выбор насоса может привести к его быстрому выходу из строя или некорректной работе всей системы.

1. Несоответствие рабочего объема. Подбор только по присоединительным размерам без учета требуемой производительности (л/мин) при заданной частоте вращения вала.
2. Игнорирование давления в системе. Установка насоса, номинальное давление которого ниже максимального рабочего давления в гидросистеме.
3. Пренебрежение температурным режимом. Использование в условиях, выходящих за пределы допустимого диапазона температур, особенно при длительной работе на морозе без предварительного прогрева масла.
4. Несоответствие типа рабочей среды. Попытка использования насоса с жидкостями, на которые он не рассчитан (например, с водой или огнестойкими жидкостями без подтверждения совместимости).
5. Ошибки при подключении всасывающей линии. Слишком длинная или узкая всасывающая магистраль, приводящая к кавитации и разрушению насоса.

Чтобы избежать этих ошибок, рекомендуется консультироваться со специалистами компании-поставщика.

Состав ремкомплекта и часто заменяемые детали

В процессе эксплуатации насоса НШ 50 УК3 наиболее подвержены износу определенные элементы.

Стандартный ремкомплект для насоса НШ 50 УК3 обычно включает набор уплотнений (манжеты, сальники, прокладки), а иногда и пару шестерен. Для капитального ремонта может потребоваться корпус или втулки подшипников.

Примеры оформления заказа

Для заказа необходимо указать точное обозначение модели насоса. Примеры типовых запросов:

1. Базовая модель: Насос НШ 50 УК3, правое вращение, фланцевое крепление. Код заказа: НШ-50УК3/ПР.
2. Модификация с другим типом резьбы портов: Уточните у менеджера возможность поставки с резьбовыми патрубками под конкретный стандарт (М, К, BSP).
3. Комплект для ремонта: Ремкомплект для насоса НШ 50 УК3 (уплотнения). Код заказа: РК-НШ50УК3.

Оформить заявку или задать вопрос по наличию и совместимости вы можете прямо на нашем сайте.

Часто задаваемые вопросы (FAQ)

Как подобрать нужную модификацию насоса НШ 50 УК3 по давлению и расходу?
Основные параметры для подбора – номинальный рабочий объем (50 см³/об), максимальное давление (16 МПа) и требуемая производительность. Производительность рассчитывается по формуле: Q (л/мин) = q (см³/об) * n (об/мин) / 1000. Например, при 1500 об/мин насос обеспечит около 75 л/мин. Также важно учитывать направление вращения вала (правое/левое) и тип подключения.

Какие сроки поставки и доставка по России и СНГ?
Насосы НШ 50 УК3 часто имеются на нашем складе в наличии. Доставка осуществляется транспортными компаниями (Деловые Линии, ПЭК, СДЭК) или почтой России во все регионы, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону. В страны СНГ (Беларусь, Казахстан и др.) поставка организуется индивидуально. Сроки доставки зависят от удаленности региона и обычно составляют от 2 до 7 рабочих дней.

Каковы условия эксплуатации насоса в России, особенно в мороз?
Насос НШ 50 УК3 допускает работу при температурах до -40°C. Однако для запуска в сильный мороз необходимо использовать гидравлическое масло соответствующей вязкостно-температурной характеристики (зимнее, всесезонное). Крайне желательно предварительно прогреть масло в баке, а в первые минуты работы избегать пиковых давлений. Регулярная фильтрация масла обязательна.

Насос НШ 50 УК3 совместим с моим старым оборудованием? Можно ли подобрать аналог?
Да, данный насос является унифицированным и полностью взаимозаменяем с насосами старых исполнений «У» и «УФ», а также со многими аналогами других производителей. Для гарантированной совместимости рекомендуется предоставить фото шильдика старого насоса или его точную маркировку. Наши инженеры помогут подобрать корректный аналог или подтвердят, что НШ 50 УК3 подходит для вашей системы.

Поставки по России и СНГ

Оборудование торговой марки ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА. Мы осуществляем поставки гидравлических компонентов, включая надежные насосы НШ 50 УК3, во все регионы Российской Федерации и страны СНГ. Наши специалисты готовы предоставить профессиональную техническую консультацию, помочь с подбором оборудования под вашу конкретную задачу и подобрать полные аналоги для замены вышедших из строя узлов. Для получения подробной информации о наличии, ценах и условиях доставки свяжитесь с нами через раздел Контакты или оставьте заявку на обратный звонок.
