Описание и назначение прессов КД2122 и КД2322
Механические кривошипные прессы КД2122 и КД2322 с номинальным усилием 16 тонн представляют собой надежное оборудование для холодной штамповки листового металла. Данные модели предназначены для выполнения таких технологических операций, как пробивка отверстий, гибка, вытяжка и вырубка. Оборудование характеризуется простотой конструкции, высокой производительностью и способностью работать в различных режимах, что делает его востребованным в мелкосерийном и серийном производстве. В нашем каталоге доступны как сами прессы, так и полный спектр оригинальных запчастей КД2122 и КД2322, включая критически важный узел — муфту-тормоз УВ3135.
Основное различие между моделями заключается в возможности наклона станины. Пресс КД2122 является не наклоняемым и предназначен для штамповки деталей "на провал". Пресс КД2322 оснащен механизмом наклона станины до 30 градусов, что облегчает удаление готовых деталей или отходов через просвет между стойками. Это ключевое отличие расширяет область применения пресса КД2322 и делает его более универсальным.
Область применения и используемое оборудование
Прессы КД2122 и КД2322 широко используются в инструментальных, ремонтных и производственных цехах для изготовления металлических изделий из листового проката. Их применяют для создания корпусных деталей, кронштейнов, пластин с отверстиями и других элементов. Благодаря компактным размерам и относительно небольшой массе, оборудование может быть установлено в условиях ограниченного пространства. Для автоматизации процесса штамповки прессы могут оснащаться валковыми или шиберными механизмами подачи заготовок.
Технические характеристики серии прессов
В таблице ниже представлены основные технические параметры, общие для моделей прессов КД2122 и КД2322. Данные характеристики обеспечивают точное понимание возможностей оборудования.
| Параметр | Значение |
|---|
| Номинальное усилие, тс (тонн-сил) | 16 |
| Наибольший ход ползуна, мм | 55 |
| Наименьший ход ползуна, мм | 5 |
| Частота ходов в автоматическом режиме, ход/мин | 120 |
| Максимальная частота ходов в одиночном режиме, ход/мин | 50-55 |
| Рабочая поверхность стола (ШхГ), мм | 420 x 280 |
| Размеры отверстия в столе, мм | 210 x 140 (диаметр 180) |
| Расстояние от оси ползуна до станины (вылет), мм | 160 |
| Расстояние между стойками станины в свету, мм | 200 |
| Регулировка расстояния стол-ползун, мм | 45 |
| Мощность главного электродвигателя, кВт | 1,7 |
| Рабочее давление в пневмосети пресса, МПа | 0,35 |
| Технологическая работа при одиночном ходе, кгс·м | 22 |
Габаритные размеры и масса
Обе модели прессов имеют схожие габариты и массу, что упрощает их планировку в цеху. Ниже приведен диапазон размеров и общий вес оборудования.
| Параметр | Значение |
|---|
| Габариты (ШхГхВ), мм | 1100 x 970 x 1872 |
| Масса (вес) пресса, кг | ~1560 |
| Код ТН ВЭД | 8462 99 100 0 (станки для обработки металлов давлением) |
Принцип работы кривошипного пресса
Основой работы пресса КД2122 и КД2322 является кривошипно-шатунный механизм. Вращение от электродвигателя через ременную передачу передается на маховик и далее на эксцентриковый вал. Вращательное движение вала преобразуется шатуном в возвратно-поступательное движение ползуна, на котором закреплен верхний штамп. Нижний штамп устанавливается на рабочем столе. Усилие в 16 тонн создается именно в нижней мертвой точке хода ползуна. Управление циклом осуществляется через фрикционную муфту-тормоз УВ3135, которая отвечает за включение, остановку и торможение маховика, обеспечивая безопасность оператора.
Режимы работы и управление
Для адаптации к различным технологическим задачам прессы КД2122, КД2322 поддерживают несколько режимов работы:
- Одиночный ход: Активируется двуручным кнопочным управлением или педалью. Используется при ручной подаче заготовок.
- Непрерывный ход: Включается только кнопкой, применяется с автоматическими податчиками.
- Режим «Толчок»: Предназначен для наладки и установки штамповой оснастки.
- Ручной поворот маховика: Используется для точной регулировки положения ползуна при наладке.
Состав ремонтного комплекта и часто заменяемые запчасти
Для поддержания работоспособности пресса КД2122 и КД2322 необходим регулярный осмотр и своевременная замена изношенных компонентов. Ниже приведен перечень ключевых запасных частей, которые чаще всего требуют замены в процессе эксплуатации.
| Наименование узла или детали | Обозначение (код) |
|---|
| Муфта-тормоз для пресса КД2122, 16 тс | УВ3135 |
| Эксцентриковый вал | КД2122Г |
| Шатун в сборе | КД2122 |
| Ползун | КД2122 |
| Левая и правая букса в сборе | КД2122-11Е-201 |
| Вкладыш подшипника | КД2122-31-411 |
| Маховик | КД2122Е |
| Регулировочный винт | КД2122 |
| Пневмораспределитель | У71-22А |
| Фильтр-влагоотделитель | П-МК01.16 / В41-14 |
| Реле давления | ВБ2.12 |
| Пневмоуравновешиватель | КД2322 / КД2122 |
Шутка-загадка для мастеров
Что сказал один пресс КД2122 другому прессу КД2322, когда они остались без работы в цеху? — «Ну что, брат, опять наклонная ситуация? Поднажмем-ка, соберемся с силами в 16 тонн, и заказы появятся!»
Работа в экстремальных условиях, срок службы и ремонт
Прессы КД2122 и КД2322 рассчитаны на эксплуатацию в стандартных производственных условиях при температуре окружающей среды от +5°C до +40°C. Для обеспечения длительного срока службы (который при своевременном техобслуживании составляет десятилетия) все трущиеся пары требуют регулярной смазки. Оборудование совместимо с отечественными индустриальными маслами по ГОСТ. Конструкция прессов продумана для ремонта: замена таких узлов, как муфта-тормоз УВ3135 или вкладышей, может быть произведена силами квалифицированных механиков непосредственно на предприятии. Работа при температурах ниже -40°C не рекомендуется без специальной подготовки смазочных систем и приводов.
Условное обозначение и расшифровка кода
Маркировка моделей расшифровывается следующим образом: «КД» — кривошипный пресс двухстоечный, первые две цифры «21» или «23» обозначают тип и наличие функции наклона (22 — без наклона, 32 — с наклоном), последние цифры «22» — порядковый номер модели. Таким образом, КД2122 — двухстоечный кривошипный пресс без наклона. КД2322 — двухстоечный кривошипный пресс с наклоном станины. Модификация УВ3135 относится к узлу управления — фрикционной муфте-тормозу.

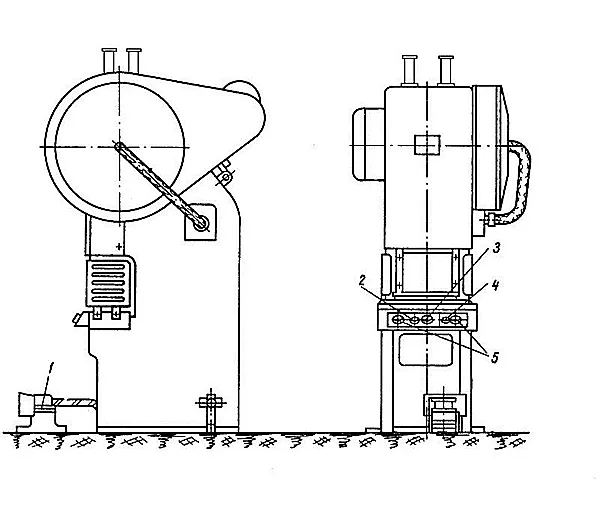

Изображения прессов КД2122, КД2322

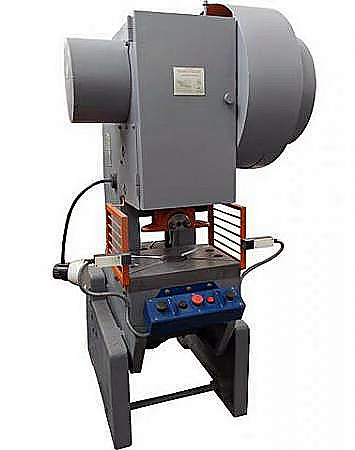

Кривошипный пресс КД2122, вид с фронтальной стороны.
Кривошипный пресс КД2322, вид сбоку, стрелкой показан механизм наклона.
Сравнение моделей КД2122 и КД2322
Оба пресса КД2122 и КД2322 имеют идентичные силовые и скоростные характеристики: усилие 16 тс, ход ползуна, размеры стола. Ключевое и единственное различие — наличие у модели КД2322 механизма ручного наклона станины. Это делает пресс КД2322 более предпочтительным для операций, где требуется быстрый съем деталей или удаление отхода, например, при вырубке. Пресс КД2122 отлично подходит для стандартных операций штамповки, где наклон не требуется.
Как оформить заказ на прессы и запчасти КД2122, КД2322
Для приобретения пресса КД2122, КД2322 или оригинальных запчастей к нему, включая муфту-тормоз УВ3135, вы можете оставить заявку на нашем сайте. Пример типового заказа: «Пресс кривошипный КД2322, усилие 16 тс, комплект ЗИП. Доставка в Екатеринбург». Наши менеджеры свяжутся с вами для уточнения деталей и условий поставки.
