Описание и назначение промышленного блока подготовки воздуха

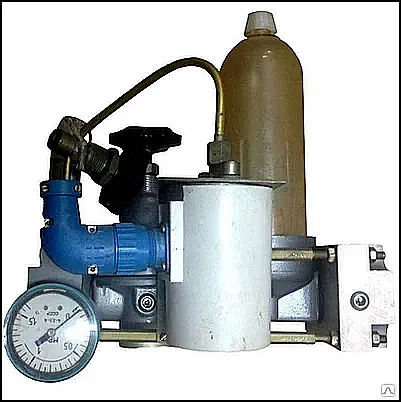

Блок подготовки воздуха ПБ1.16/10-хх (исп. 11;12;21;22) представляет собой комплексное устройство для подготовки сжатого воздуха в промышленных пневмосистемах. Конструкция моноблочного типа обеспечивает очистку, редуцирование и контроль параметров воздушного потока, что критически важно для стабильной работы кузнечно-прессового оборудования и других механизмов. Корпус блока, выполненный в виде коллектора, обеспечивает надёжное крепление и компактное размещение компонентов системы.
Основная функция данного Блока подготовки воздуха ПБ1.16/10-хх (исп. 11;12;21;22) заключается в обеспечении подачи очищенного и отрегулированного по давлению воздуха к исполнительным механизмам. Ключевой элемент – фильтр-влагоотделитель типа ПМК01.16, который удаляет из потока твёрдые частицы размером до 40 мкм и капельную влагу. Редукционный клапан позволяет точно настраивать выходное давление в диапазоне от 1 до 9 кгс/см², а предохранительный клапан П-КАП16, настроенный на 5-7 кгс/см², защищает систему от опасных скачков давления.
Вес, габаритные размеры и код ТН ВЭД
Масса блока варьируется в зависимости от конкретного исполнения и составляет от 2,8 до 3,4 кг. Габаритные размеры устройства: 220 мм в длину, 160 мм в ширину и 110 мм в высоту. Для таможенного оформления используется Код ТН ВЭД 8481 20 000 00, соответствующий клапанам для пневматических систем.
| Параметр | Значение |
|---|
| Масса, кг | 2,8 – 3,4 (в зависимости от исполнения) |
| Габаритные размеры (Д×Ш×В), мм | 220 × 160 × 110 |
| Код ТН ВЭД | 8481 20 000 00 |
– Почему новый пресс работает рывками? – спрашивает начальник цеха.
– Да забыли подключить Блок подготовки воздуха ПБ1.16/10-хх (исп. 11;12;21;22)! – отвечает механик. – Без него воздух грязный, как в компрессорной после ремонта, и давление прыгает!
Основные технические характеристики
| Технический параметр | Характеристика |
|---|
| Условный проход, мм | 16 |
| Тонкость фильтрации (влагоотделитель), мкм | 40 |
| Тип присоединительной резьбы | G1/2" (в соответствии со стандартом ISO 228-1) |
| Пропускная способность (расход) при Pвых=0,63 МПа, м³/мин | 1,6 |
| Рабочее давление (заводская настройка), кгс/см² | 5 |
| Диапазон регулирования редуктора давления, кгс/см² | 1 – 9 |
| Температура эксплуатации, °C | от -20 до +60 |
| Тип рабочей среды | Сжатый воздух, технический (без масляного тумана) |
Преимущества и особенности эксплуатации
Использование Блока подготовки воздуха ПБ1.16/10-хх (исп. 11;12;21;22) в промышленных системах предоставляет ряд существенных преимуществ:
- Снижение простоев оборудования: Высокая степень очистки воздуха и стабильное давление минимизируют риск поломок исполнительных механизмов, вызванных загрязнениями или перепадами давления.
- Увеличение ресурса работы: Качественная подготовка воздуха предотвращает износ уплотнений и рабочих поверхностей пневмоцилиндров и клапанов, продлевая срок службы всей системы.
- Удобство монтажа и обслуживания: Компактная моноблочная конструкция с унифицированным креплением упрощает установку и замену. Наличие шаблона для монтажных отверстий ускоряет процесс инсталляции.
- Стабильность рабочих параметров: Редукционный клапан с точной настройкой и реле давления обеспечивают поддержание заданного давления в системе независимо от колебаний на входе.
- Совместимость с типовым промышленным оборудованием: Стандартная присоединительная резьба G1/2" и распространённые диапазоны давления делают блок универсальным решением для интеграции в существующие пневмолинии.
Принцип работы в составе пневмосистемы
Сжатый воздух от компрессора или магистрали поступает на вход Блока подготовки воздуха ПБ1.16/10-хх (исп. 11;12;21;22). В корпусе-коллекторе поток сначала проходит через фильтр-влагоотделитель, где происходит отделение конденсата и механических примесей. Очищенный воздух направляется в редукционный клапан, который снижает давление до значения, установленного регулировочным винтом. После редуктора воздух подаётся на выход блока, откуда поступает к потребителям. Реле давления, установленное в одном из портов коллектора, непрерывно контролирует давление после редуктора. При выходе давления за установленные пределы (например, падение ниже 3,3 кгс/см²) реле формирует сигнал для системы управления. Предохранительный клапан, установленный параллельно, служит для аварийного сброса давления в случае его неконтролируемого повышения выше 7 кгс/см², защищая оборудование от гидроударов.
Температурный режим работы и ресурс
Блок подготовки воздуха ПБ1.16/10-хх (исп. 11;12;21;22) рассчитан на непрерывную эксплуатацию в широком температурном диапазоне от -20°C до +60°C. Такой режим работы позволяет использовать устройство как в отапливаемых цехах, так и в неотапливаемых помещениях или под навесами. Конструкция исполнения УХЛ4 обеспечивает защиту от воздействия пыли и атмосферной влаги. Заявленный производителем срок службы до первого капитального ремонта составляет не менее 10 лет. На долговечность блока напрямую влияют несколько факторов: качество подаваемого сжатого воздуха (наличие масляного тумана или агрессивных примесей сокращает ресурс), своевременность технического обслуживания (рекомендуется замена фильтрующего элемента каждые 6 месяцев или 2000 часов работы), а также соблюдение допустимых значений давления и расхода. Регулярная продувка влагоотделителя и контроль состояния уплотнений также способствуют продлению ресурса.
Области применения и типовое оборудование
Данный блок подготовки воздуха находит применение в различных отраслях промышленности, где требуется надёжная и точная подача сжатого воздуха. Основные сферы использования:
- Кузнечно-прессовое оборудование: Гидравлические и пневматические прессы, гильотинные ножницы, ковочные молоты.
- Автоматизированные линии и робототехника: Манипуляторы, системы позиционирования, загрузочные устройства.
- Обрабатывающие станки: Станки с пневмоприводами зажимов, подач, револьверных головок.
- Литейное производство: Машины для литья под давлением, системы обдува форм.
- Пневмотранспорт и упаковочное оборудование.
- Специальное технологическое оборудование в автомобильной, металлургической и машиностроительной отраслях.
Таким образом, Блок подготовки воздуха ПБ1.16/10-хх (исп. 11;12;21;22) является ключевым компонентом для обеспечения безотказной работы любого оборудования, управляемого сжатым воздухом.
Ремонт и сервисное обслуживание
Для поддержания блока в рабочем состоянии рекомендуется периодически проводить сервисное обслуживание. Чаще всего требуют замены следующие расходные элементы и узлы:
| Наименование запчасти | Типичный ресурс/условия замены |
|---|
| Фильтрующий элемент (картридж) влагоотделителя | Замена каждые 6 месяцев или при увеличении перепада давления на фильтре более 0,5 бар. |
| Уплотнительные кольца и манжеты (на штоках клапанов, в местах присоединения) | Замена при появлении утечек воздуха, обычно каждые 2-3 года в зависимости от условий эксплуатации. |
| Пружина редукционного клапана | Длительный ресурс, замена может потребоваться при потере упругости, что проявляется в дрейфе настроенного давления. |
| Чувствительный элемент реле давления (мембрана) | Ресурс зависит от чистоты воздуха, замена при некорректном срабатывании реле. |
Приобрести оригинальные ремкоплекты и расходные материалы можно у официального поставщика.
Типичные ошибки при подборе блока подготовки воздуха
Чтобы избежать проблем при интеграции блока в систему, обратите внимание на следующие распространённые ошибки:
- Выбор исключительно по присоединительной резьбе без учёта требуемой пропускной способности (расхода воздуха) и рабочего давления. Это может привести к нехватке воздуха для потребителей или чрезмерному падению давления в линии.
- Игнорирование температурного диапазона эксплуатации. Установка блока, не предназначенного для отрицательных температур, в неотапливаемом помещении приведёт к замерзанию конденсата и выходу из строя.
- Несоответствие типа рабочей среды. Блок рассчитан на работу со сжатым воздухом. Попадание в систему масляного тумана или агрессивных газов может быстро вывести из строя фильтрующий элемент и уплотнения.
- Пренебрежение необходимостью технического обслуживания, в частности, регулярной замены фильтрующих элементов. Загрязнённый фильтр увеличивает гидравлическое сопротивление и снижает эффективность работы системы.
Расшифровка условного обозначения ПБ1.16/10-хх
Маркировка Блока подготовки воздуха ПБ1.16/10-хх (исп. 11;12;21;22) содержит всю необходимую информацию для его идентификации и подбора:
- ПБ – Пневматический Блок.
- 1 – Серийный номер конструкции.
- 16 – Условный проход, равный 16 мм.
- 10 – Максимальное рабочее давление, 10 бар (примерно 10,2 кгс/см²).
- хх – Место для указания конкретного исполнения.
- Исполнения:
- 11 – Базовая комплектация без манометра.
- 12 – Комплектация с установленным манометром на выходе для визуального контроля давления.
- 21 – Комплектация с реле давления типа Д210, обладающим настраиваемой зоной нечувствительности (0.8 – 2.7 кгс/см²).
- 22 – Комплектация с реле давления типа РД23 с фиксированной зоной нечувствительности (0.3 – 0.6 кгс/см²).
Габаритные и присоединительные размеры для монтажа
Для успешного монтажа Блока подготовки воздуха ПБ1.16/10-хх (исп. 11;12;21;22) необходимо свериться с его габаритами и схемой подключения. Устройство крепится на вертикальную поверхность с помощью четырёх винтов, проходящих через монтажные отверстия диаметром 8,5 мм, расположенные по углам условного прямоугольника с шагом 150 мм по горизонтали и 110 мм по вертикали. Присоединение трубопроводов осуществляется через резьбовые порты G1/2".
Перед установкой рекомендуется сравнить эти размеры с доступным пространством на оборудовании или раме, а также убедиться в наличии соответствующего инструмента для затяжки резьбовых соединений.
На схеме отображены все необходимые размеры для интеграции блока в систему.
Примеры оформления заказа для различных задач
В зависимости от потребностей производства, заказ может выглядеть следующим образом:
- Пример для модернизации пресса: Блок подготовки воздуха ПБ1.16/10-хх, исполнение 21 (с реле Д210) – 2 шт. для установки на пресс модели ДГ2430 с целью автоматизации контроля давления.
- Пример для оснащения новой линии: Блок подготовки воздуха ПБ1.16/10-хх, исполнение 12 (с манометром), климатическое исполнение УХЛ4 – 10 шт. + запасной комплект фильтрующих элементов (10 шт.) для сборочного конвейера.
- Пример для сервисного центра: Блок подготовки воздуха ПБ1.16/10-хх, исполнение 11 (базовое) – 5 шт. в качестве универсальных запасных частей для ремонта различного пневмооборудования.
Конкретные артикулы и наличие на складе уточняйте у наших специалистов.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать исполнение блока ПБ1.16/10 по типу реле давления?
Выбор между исполнениями 21 (реле Д210) и 22 (реле РД23) зависит от требуемой точности контроля давления в вашей системе. Исполнение 21 с реле Д210 позволяет гибко настраивать зону нечувствительности в диапазоне 0.8 – 2.7 кгс/см², что полезно для систем с плавными изменениями расхода. Исполнение 22 с реле РД23 имеет фиксированную, более узкую зону (0.3 – 0.6 кгс/см²) и подходит для систем, где необходима быстрая реакция на изменение давления.
Каковы сроки поставки блоков подготовки воздуха по России и странам СНГ?
Стандартные сроки поставки Блока подготовки воздуха ПБ1.16/10-хх (исп. 11;12;21;22) со склада в Москве составляют 2-3 рабочих дня в крупные города РФ (Москва, СПб, Екатеринбург и др.). Для отдалённых регионов и стран СНГ (Казахстан, Беларусь) сроки увеличиваются до 7-14 рабочих дней в зависимости от выбранного способа доставки. Наличие конкретных исполнений на складе рекомендуется уточнять при заказе.
Можно ли использовать блок в условиях высокой запылённости или на открытой площадке?
Да, Блок подготовки воздуха ПБ1.16/10-хх (исп. 11;12;21;22) в исполнении УХЛ4 рассчитан на работу в условиях умеренной запылённости и при воздействии атмосферных осадков (под навесом). Однако для очень пыльных сред или при прямом воздействии струй воды рекомендуется предусмотреть дополнительный защитный кожух или размещение блока в защищённом шкафу. Температурный режим работы от -20°C до +60°C позволяет эксплуатацию на открытом воздухе в большинстве климатических зон России.
Как обеспечить совместимость блока с существующим оборудованием и можно ли подобрать аналог?
Для проверки совместимости необходимо сопоставить четыре ключевых параметра: условный проход (у данной модели 16 мм), тип и шаг присоединительной резьбы (G1/2"), требуемый расход воздуха (до 1.6 м³/мин при 6.3 кгс/см²) и диапазон рабочих давлений (регулировка 1-9 кгс/см²). Если параметры вашей системы соответствуют, блок может быть установлен напрямую или через переходники. Специалисты компании ГИДРАВЛИКА всегда готовы помочь в подборе полного аналога или совместимого варианта под конкретную систему, в том числе по другим типоразмерам или с иным набором функций.
Компания «ГИДРАВЛИКА» является официальным поставщиком промышленных компонентов бренда «ГИДРАВЛИК» на территории РФ и СНГ. Мы осуществляем поставки Блока подготовки воздуха ПБ1.16/10-хх (исп. 11;12;21;22) и другого пневматического и гидравлического оборудования напрямую от производителя, гарантируя оригинальное качество, заводскую гарантию 24 месяца и конкурентные цены. Организуем оперативную доставку в любой регион России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и страны СНГ. Наши инженеры предоставят бесплатную техническую консультацию и помогут подобрать оптимальное решение для вашего проекта. Для оформления заказа или получения коммерческого предложения воспользуйтесь формой обратной связи на сайте 777-gidra.ru или свяжитесь с нами по телефону.
