Пневмоблок подготовки воздуха ПБ1.16/10 представляет собой комплексный узел, предназначенный для подготовки сжатого воздуха в промышленных пневматических системах. Основные функции включают фильтрацию, поддержание стабильного давления и контроль рабочих параметров, что обеспечивает длительную и надежную работу чувствительных исполнительных механизмов, клапанов и инструмента.
Ключевые параметры: вес, размеры и код ТН ВЭД
Конструкция устройства отличается компактностью и рациональным расположением компонентов. Корпус из алюминиевого сплава обеспечивает малый вес при высокой стойкости к коррозии. Устройство имеет климатическое исполнение УХЛ4, что расширяет возможности его применения.
| Параметр | Значение |
|---|
| Масса, кг | 6.2 |
| Габаритные размеры (Д×Ш×В), мм | 210×140×95 |
| Код ТН ВЭД | 8481.20.000 |
— Технический директор в цеху спрашивает у механика: «Почему у нас давление на линии стабильнее, чем курс рубля?». «Да мы же поставили пневмоблок подготовки воздуха ПБ1.16/10!» — не задумываясь, ответил тот.
Детальные технические характеристики
Пневмоблок подготовки воздуха ПБ1.16/10 рассчитан на работу в стандартных промышленных сетях сжатого воздуха. Его параметры подобраны для обеспечения высокой производительности и точного регулирования.
| Характеристика | Величина |
|---|
| Условный проход (Ду), мм | 16 |
| Класс тонкости фильтрации, мкм | 40 |
| Диапазон регулировки давления редуктором, кгс/см² | 1–9 |
| Рабочее давление по умолчанию (номинал), кгс/см² | 5 |
| Пропускная способность при Pвых=0.63 МПа, м³/мин | 1.6 |
| Тип присоединительной резьбы | G 1/2" |
Преимущества и особенности эксплуатации
Выбор рассматриваемого пневмоблока для оснащения производственных линий дает ряд существенных преимуществ:
- Сокращение эксплуатационных затрат: Интегрированная конструкция объединяет несколько функций, что уменьшает количество соединений и потенциальных точек утечек, облегчает монтаж и обслуживание.
- Защита дорогостоящего оборудования: Качественная очистка воздуха от механических примесей и влаги предотвращает преждевременный износ пневмоцилиндров, клапанов и пневмоинструмента.
- Стабильность технологических процессов: Точный редукционный клапан поддерживает заданное давление в ресивере или линии вне зависимости от колебаний давления в магистрали.
- Повышение безопасности: Наличие предохранительного клапана и системы контроля давления обеспечивает аварийную защиту пневмосистемы и персонала.
- Совместимость с типовыми промышленными системами: Стандартные присоединительные размеры (резьба G1/2") и номинальный условный проход 16 мм позволяют легко интегрировать блок в существующие сети.
Как работает система подготовки воздуха?
Принцип действия пневмоблока подготовки воздуха ПБ1.16/10 основан на последовательной обработке воздушного потока. Сжатый воздух из сети сначала поступает в фильтр-влагоотделитель (основу которого составляет модуль ПМК01.16), где происходит очистка от частиц размером от 40 микрон и отделение конденсата. Далее воздух проходит через редукционный клапан, который снижает и стабилизирует давление до значения, установленного оператором в пределах от 1 до 9 кгс/см². Последующий контроль осуществляется реле давления Д210 с настраиваемой зоной срабатывания. В аварийной ситуации, при превышении допустимого уровня, происходит срабатывание предохранительного клапана П-КАП16.
Условия работы и ресурс пневмоблока
Оборудование адаптировано для эксплуатации в сложных производственных условиях. Допустимый температурный диапазон для рабочей среды составляет от -40°C до +60°C. Устройство может работать в режиме непрерывной нагрузки при относительной влажности воздуха до 95%. Заявленный производителем ресурс службы составляет не менее 10 лет при условии соблюдения регламента технического обслуживания, в первую очередь – своевременной очистки или замены фильтрующего элемента. На ресурс также напрямую влияет качество подаваемой среды – содержание масла, влаги и абразивных частиц.
Сферы применения и типы оборудования
Пневмоблок подготовки воздуха ПБ1.16/10 находит широкое применение в отраслях, где пневмопривод является основным или вспомогательным источником энергии. Типичные области использования:
- Металлообработка и кузнечно-прессовое оборудование: Для управления прессами, ковочными молотами, зажимными устройствами, где стабильность давления критична для качества изделий.
- Автоматизированные сборочные и упаковочные линии: В роботизированных комплексах и станках для обеспечения точности позиционирования и срабатывания механизмов.
- Нефтегазовая и химическая промышленность: В составе пневматических систем управления задвижками и клапанами на технологических установках.
- Пищевая и фармацевтическая промышленность: Для работы упаковочных машин, дозаторов, транспортировочных линий, с обязательным учетом требований к чистоте воздуха.
- Сервисные и ремонтные центры: Для оснащения испытательных стендов, стендов для проверки пневмоинструмента.
Расшифровка обозначения модели
Маркировка ПБ1.16/10 – хх(исп. 11;12;21;22) УХЛ4 содержит полную техническую информацию о продукте:
- ПБ – сокращение от «Пневмоблок».
- 1 – номер серии или конструктивное исполнение.
- 16 – значение условного прохода в миллиметрах (Ду=16 мм).
- 10 – показатель максимального рабочего давления (10 атм).
- хх (исп. 11;12;21;22) – код модификации, определяющий конкретную комплектацию или вариант подключения вспомогательных устройств (с манометром, без, с определенным типом реле).
- УХЛ4 – климатическое исполнение для регионов с умеренным и холодным климатом, категория размещения 4 (в закрытых помещениях с искусственным регулированием климатических условий).
Габаритные и присоединительные размеры для интеграции
Для правильного монтажа и проверки совместимости с установленным оборудованием необходимо учитывать геометрические параметры узла. Основной блок имеет компактные габариты 210×140×95 мм, что позволяет размещать его даже в стесненных условиях шкафов управления или на рамах станков. Присоединение к трубопроводу осуществляется через патрубки с внутренней цилиндрической резьбой G1/2". Расстояние между осями крепежных отверстий и их диаметр стандартизированы для установки на монтажную плиту или кронштейн.

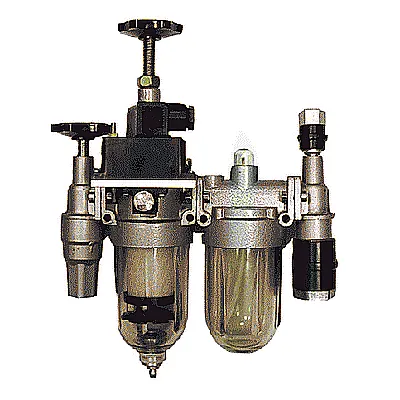

Внешний вид пневмоблока ПБ1.16/10 с подключенными линиями.

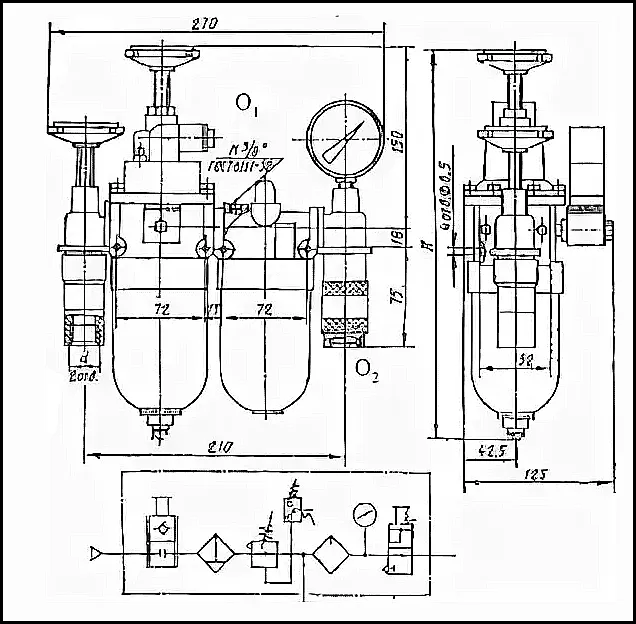

Чертеж с габаритными и присоединительными размерами ПБ1.16/10.
Типовые конфигурации заказа
Пневмоблок ПБ1.16/10 поставляется в нескольких базовых модификациях. При оформлении заказа следует уточнять индекс исполнения:
- ПБ1.16/10 исп. 11: Базовая комплектация, предназначенная для большинства стандартных задач по подготовке воздуха.
- Пневмоблок подготовки воздуха ПБ1.16/10 исп. 21: Модификация с расширенным функционалом контроля, например, с дополнительными гнездами для подключения датчиков.
- ПБ1.16/10 исп. 22: Исполнение для специфических условий эксплуатации, может включать элементы защиты от конденсата или пыли.
Наш технический специалист поможет выбрать оптимальный вариант, исходя из параметров вашей пневмосистемы: давления в магистрали, требуемого расхода и типа подключаемого оборудования.
Наиболее распространенные ошибки при подборе
Неправильный выбор узла подготовки воздуха может привести к потере эффективности или выходу из строя оборудования. Избегайте следующих ошибок:
- Неверный подбор по расходу: Выбор блока с пропускной способностью меньше, чем максимальный суммарный расход потребителей на линии, приведет к падению давления при пиковых нагрузках.
- Игнорирование степени загрязненности воздуха: Если в магистрали присутствует большое количество масла или агрессивных паров, стандартный фильтр с тонкостью 40 мкм может быть недостаточен, потребуется установка дополнительных ступеней очистки.
- Несоответствие температурных диапазонов: Установка блока в неотапливаемом помещении, где температура опускается ниже -40°C, не рекомендуется и может привести к повреждению уплотнений.
- Выбор только по присоединительной резьбе: Резьба G1/2" является стандартной, однако перед заказом необходимо также убедиться в соответствии условного прохода (16 мм) и номинального давления (до 10 атм) параметрам вашей системы.
