Описание и назначение устройства
Пневмораспределитель крановый Кру 16-6 представляет собой ручной управляющий элемент, предназначенный для точного перенаправления потоков сжатого воздуха в промышленных пневматических контурах. Основная функция данного устройства состоит в обеспечении надежного переключения между линиями подачи рабочей среды к исполнительным механизмам, таким как пневмоцилиндры, заслонки или пневмоклапаны.
Габаритные размеры, вес и код ТН ВЭД
Конструкция отличается компактностью, что облегчает интеграцию в существующие системы. Устройство имеет нижнее присоединение, что оптимизирует разводку трубопроводов.
| Параметр | Значение |
|---|
| Масса, кг | 0.9 |
| Длина, мм | 125 |
| Ширина, мм | 75 |
| Высота, мм | 60 |
| Код ТН ВЭД | 8481 80 000 0 |
Спрашивают как-то у пневмораспределителя кранового Кру 16-6: «Почему ты всегда такой спокойный?» А он отвечает: «Да потому что у меня внутри шарик, который перекатывается с позиции на позицию без лишних эмоций».
Технические параметры и характеристики
Ниже приведены основные эксплуатационные показатели, определяющие область применения и возможности пневмораспределителя кранового Кру 16-6.
| Параметр | Значение | Единица измерения |
|---|
| Максимальное рабочее давление | 1.0 | МПа (10 бар) |
| Диапазон рабочих температур | от -40 до +80 | °C |
| Тип рабочей среды | Сжатый воздух, инертные газы | - |
| Условный проход (Dу) | 16 | мм |
| Присоединительная резьба | К1/2" (коническая) | - |
| Пропускная способность (Kv) | 2.5 | м³/ч |
| Количество линий подключения | 4 (P, A, B, R) | шт. |
| Количество позиций золотника | 3 | шт. |
| Наработка на отказ | 1 000 000 | циклов |
| Полный гарантированный ресурс | 2 000 000 | циклов |
Преимущества и особенности эксплуатации
Выбор пневмораспределителя кранового Кру 16-6 обеспечивает ряд значимых преимуществ для производственного процесса и сервисного обслуживания.
Снижение эксплуатационных простоев. Высокий ресурс работы и надежность шаровой конструкции минимизируют вероятность внезапных отказов.
Увеличение срока службы сопутствующего оборудования. Точное и быстрое переключение потоков снижает ударные нагрузки в пневмосистеме.
Удобство монтажа и обслуживания. Компактные габариты и нижняя компоновка портов позволяют устанавливать устройство в стесненных условиях.
Стабильность давления в системе. Минимальное сопротивление потоку и низкая допустимая утечка обеспечивают сохранение заданных параметров системы.
Широкая совместимость. Стандартные присоединительные размеры и тип резьбы упрощают интеграцию с оборудованием различных производителей.
Принцип работы в составе пневмосистемы
Функционирование пневмораспределителя кранового Кру 16-6 основано на повороте шарового затвора на 90 градусов. Сжатый воздух от источника подается на входной порт (P). При повороте рукоятки внутренний канал в шаре соединяет порт (P) с одним из рабочих выходов (A или B), направляя поток к потребителю. Одновременно второй рабочий выход соединяется с портом сброса (R), обеспечивая выпуск воздуха из противоположной полости исполнительного механизма. В нейтральной позиции все каналы перекрыты.
Температурный режим и влияние на ресурс работы
Устройство рассчитано на работу в диапазоне температур от -40°C до +80°C, что соответствует климатическому исполнению УХЛ4. Рекомендуется для установки в закрытых отапливаемых помещениях. Срок службы напрямую зависит от трех ключевых факторов: качества и чистоты подаваемого воздуха, соблюдения номинального давления и периодичности профилактического обслуживания. При использовании фильтрации и соблюдении регламента средний срок службы превышает 10 лет.
Области применения и совместимое оборудование
Данный пневмораспределитель крановый Кру 16-6 применяется в различных отраслях промышленности для управления пневмоприводами. Типичные сферы использования:
Металло- и деревообработка: управление зажимными устройствами, суппортами, подающими механизмами на станках, в том числе с ЧПУ.
Упаковочное и фасовочное оборудование: управление цилиндрами подъема, поворота, выталкивания.
Автоматизированные сборочные линии и робототехника: переключение потоков в манипуляторах и комплексах.
Общепромышленное применение: управление заслонками вентиляционных систем, клапанами, пневмопрессами и испытательными стендами. Модель совместима с оборудованием многих российских и зарубежных производителей.
Типичные ошибки при подборе устройства
Некорректный выбор может привести к снижению эффективности или преждевременному выходу из строя.
1. Ориентация только на тип присоединительной резьбы без учета требуемого расхода воздуха и давления в системе.
2. Игнорирование допустимого температурного диапазона, особенно при эксплуатации в неотапливаемых цехах или на открытом воздухе.
3. Использование с рабочими средами, для которых не предназначено стандартное исполнение (например, агрессивные газы), без заказа специальной модификации.
4. Пренебрежение требованиями к чистоте сжатого воздуха, что ведет к абразивному износу уплотнений и шарового механизма.
Условное обозначение модели (расшифровка индекса)
Маркировка КРу16.6-УХЛ4 содержит следующую информацию:
КРу — Крановый Распределитель с ручным управлением.
16 — Условный проход (Dу), равный 16 миллиметрам.
.6 — Шестое конструктивное исполнение, определяющее схему 4/3 и нижнее расположение портов.
УХЛ4 — Климатическое исполнение для умеренного и холодного климата, категория размещения 4 (в закрытых помещениях).
Изображения устройства и схем подключения

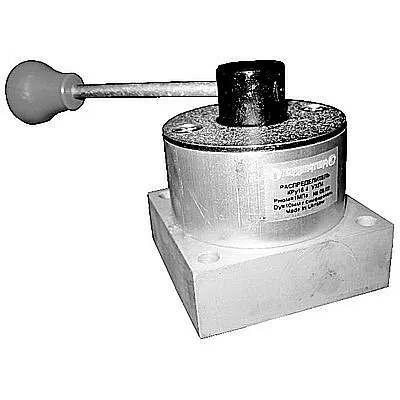

Рис. 1. Внешний вид пневмораспределителя кранового Кру 16-6: компактный корпус из алюминиевого сплава и удобная рукоятка управления.

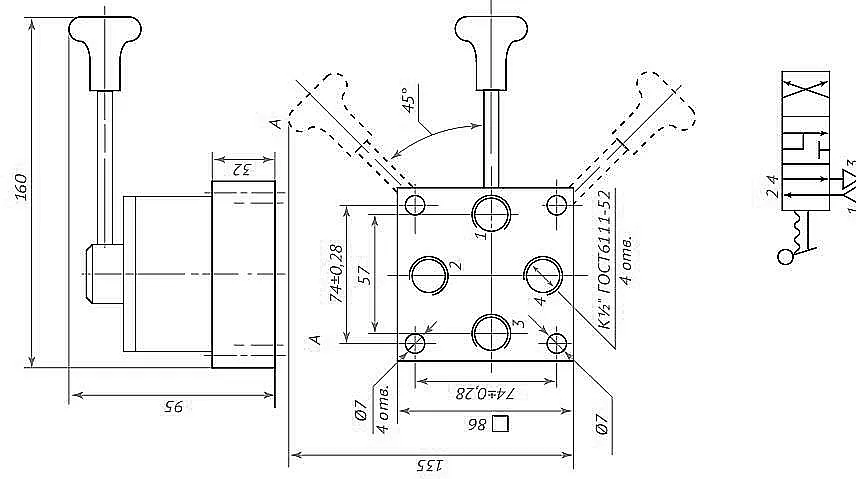

Рис. 2. Схема подключения портов и монтажные размеры Кру 16-6 для проверки совместимости с установочным местом.
Габаритные, присоединительные и установочные размеры
Для монтажа используются четыре сквозных отверстия диаметром 7 мм, расположенные по углам фланца. Расстояния между центрами отверстий соответствуют стандартным посадочным местам. Присоединение трубопроводов осуществляется через нижние порты с конической резьбой К1/2". Такая компоновка позволяет компактно разместить устройство и организовать аккуратную разводку пневмолиний.
Варианты исполнения и примеры оформления заказа
Помимо базовой модели КРу16.6-УХЛ4, доступны специализированные модификации:
1. КРу16.6-УХЛ4-С — исполнение с уплотнениями из EPDM или FKM для работы со слабоагрессивными средами или в пищевой промышленности.
2. КРу16.6-УХЛ4-М — модель с метрической присоединительной резьбой М20×1.5 вместо стандартной конической.
3. КРу16.6-УХЛ4-Ex — взрывозащищенное исполнение для монтажа во взрывоопасных зонах.
При заказе необходимо указывать полное условное обозначение требуемой модификации.
Поставка и гарантия от производителя
Продукция бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА. Мы гарантируем подлинность, соответствие технической документации и обеспечиваем полное сервисное сопровождение. Наши специалисты готовы провести консультацию и помочь в подборе оборудования, в том числе аналогов для замены вышедших из строя узлов. Мы организуем оперативную доставку пневмораспределителя кранового Кру 16-6 по всей территории России и в страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Для оформления заказа или получения технической консультации воспользуйтесь формой обратной связи на сайте 777-gidra.ru.
