Описание и назначение

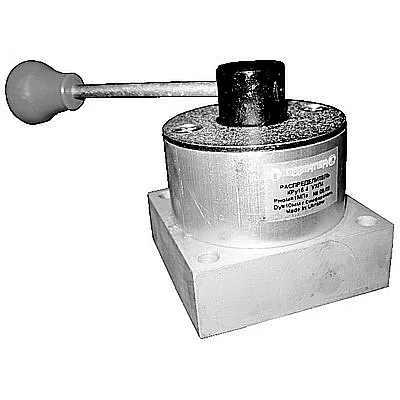

Пневмораспределитель крановый Кру 16-3 представляет собой устройство ручного управления, предназначенное для переключения направлений потоков сжатого воздуха в промышленных пневматических системах. Основная функция данного изделия — точное распределение воздуха к исполнительным механизмам, таким как пневмоцилиндры, в контурах управления станками, прессовым оборудованием, конвейерными линиями и упаковочными машинами. Конструкция пневмораспределителя кранового Кру 16-3 обеспечивает высокую герметичность и надежность при соблюдении допустимых параметров давления и расхода.
Вес, габариты и код ТН ВЭД
Конструкция пневмораспределителя кранового Кру 16-3 отличается компактностью и оптимальными массогабаритными показателями для удобства монтажа. В таблице ниже приведены основные параметры.
| Параметр | Значение |
|---|
| Масса, кг | 0,9 |
| Длина, мм | 125 |
| Ширина, мм | 60 |
| Высота, мм | 65 |
| Код ТН ВЭД | 8481 80 990 0 |
Диапазон габаритов в линейке моделей КРу16 составляет от 100×50×50 мм до 140×70×75 мм, а масса варьируется от 0,5 до 0,9 кг.
— Чем отличается пневмораспределитель крановый Кру 16-3 от других? Тем, что он всегда поворачивается в нужную сторону, а не ищет, куда бы направить воздух!
Технические характеристики модели Кру 16-3
В таблице приведены ключевые эксплуатационные параметры, определяющие область применения и условия работы устройства.
| Параметр | Значение для Кру 16-3 |
|---|
| Рабочее давление, МПа | 1,0 |
| Диапазон температур, °C | от -40 до +50 |
| Тип рабочей среды | Сжатый воздух (очищенный) |
| Присоединительные размеры (резьба) | К1/2" |
| Условный проход, мм | 16 |
| Пропускная способность, Кv, м³/ч | 2,5 |
| Количество управляемых линий | 4 |
| Количество рабочих позиций | 2 |
| Усилие на рукоятке управления, Н | 40 |
| Полный средний ресурс, циклов | 2×10⁶ |
| Масса, кг | 0,9 |
Преимущества и особенности эксплуатации
Выбор пневмораспределителя кранового Кру 16-3 обеспечивает ряд значимых выгод для промышленных предприятий:
- Снижение простоев оборудования за счет высокой надежности и длительного ресурса работы, что минимизирует необходимость частых замен и ремонтов.
- Увеличение ресурса пневмосистемы благодаря стабильности давления в линии и качественному переключению потоков, что снижает износ других компонентов.
- Удобство монтажа и обслуживания благодаря стандартному боковому подключению и типовой резьбе, что ускоряет интеграцию в существующие системы.
- Стабильность работы в широком температурном диапазоне позволяет использовать распределитель в неотапливаемых цехах и регионах с суровым климатом.
- Совместимость с типовыми промышленными пневмосистемами облегчает подбор и замену, в том числе в качестве аналога импортных распределителей.
Принцип работы распределителя
Пневмораспределитель крановый Кру 16-3 функционирует по двухпозиционной схеме. Внутренний золотниковый узел, управляемый поворотной рукояткой, при переключении на 90° соединяет входной порт с нужными рабочими выходами, одновременно размыкая другие каналы. В исходном положении все проходы надежно перекрыты, что исключает несанкционированную подачу воздуха. Герметичность обеспечивается прецизионной обработкой седел и применением износостойких уплотнений, минимизирующих утечки даже при длительной эксплуатации.
Температурный режим работы и срок службы
Пневмораспределитель крановый Кру 16-3 рассчитан на непрерывную работу в диапазоне температур окружающей среды от -40°C до +50°C. Допускаются циклические нагрузки и частые пуски/остановы. На ресурс работы напрямую влияют качество подаваемого воздуха (степень очистки, отсутствие влаги и абразивных частиц), соблюдение номинального давления и регулярность сервисного обслуживания. Средний срок службы при стандартной 8-часовой работе составляет не менее 10 лет, а полный ресурс до капитального ремонта — 2 миллиона циклов переключения.
Где используется, на каком оборудовании
Область применения пневмораспределителя кранового Кру 16-3 охватывает различные отрасли промышленности и сервиса. Он активно устанавливается на:
- Металлорежущие станки и станки с ЧПУ для управления зажимными патронами и системами подачи инструмента.
- Прессовое оборудование, включая прессы для литья под давлением и гидравлические прессы с пневмоуправлением.
- Конвейерные системы и автоматизированные транспортные линии, требующие точного позиционирования.
- Упаковочное и фасовочное оборудование в пищевой и химической промышленности.
- Автомобильные сборочные линии для управления пневмозахватами и подъемными механизмами.
Конструкция устройства допускает работу в условиях повышенной запыленности (класс загрязненности не грубее 10 по ГОСТ 17433-80).
Состав ремкомплекта и часто заменяемые запчасти
Для обеспечения длительной эксплуатации пневмораспределителя кранового Кру 16-3 рекомендуется иметь ремкомплект. Ниже приведены типовые запасные части.
| Наименование запчасти | Назначение и условия износа |
|---|
| Уплотнительные кольца (тефлоновые) | Обеспечивают герметичность золотникового узла. Изнашиваются при высоком давлении, загрязнении среды или резких перепадах температур. |
| Золотник | Основной рабочий элемент. Повреждения возможны при попадании абразивных частиц или работе на предельном давлении. |
| Возвратные пружины | Обеспечивают возврат золотника в исходное положение. Могут терять упругость при длительной циклической нагрузке. |
| Рукоятка управления с осью | Подвержена механическому износу в местах контакта, особенно при небрежной эксплуатации. |
Регулярная фильтрация масла в системе и использование качественной рабочей среды значительно увеличивают межсервисный интервал.
Типичные ошибки при подборе
При выборе пневмораспределителя кранового Кру 16-3 инженеры часто допускают следующие ошибки:
- Выбор только по типу резьбы без учета рабочего давления и требуемой пропускной способности, что приводит к перегрузке или недостаточной производительности.
- Игнорирование температурного диапазона, особенно для эксплуатации в неотапливаемых помещениях или на открытых площадках.
- Несоответствие типа рабочей среды, например, попытка использовать распределитель с неочищенным воздухом, содержащим влагу и примеси.
- Неверная оценка ресурса работы и необходимой частоты сервисного обслуживания, что ведет к незапланированным простоям.
Условное обозначение с расшифровкой
Маркировка пневмораспределителя кранового Кру 16-3, например, Кру16.3-УХЛ4, содержит следующую информацию:
- Кру — тип устройства: крановый распределитель.
- 16 — условный проход в миллиметрах.
- 3 — исполнение: боковое присоединение, двухпозиционная схема с четырьмя линиями, резьба К1/2".
- УХЛ4 — климатическое исполнение для умеренного и холодного климата, закрытые помещения без отопления (по ГОСТ 15150).
Габаритные и присоединительные размеры
Для проверки совместимости с существующим оборудованием необходимо сверить монтажные размеры.

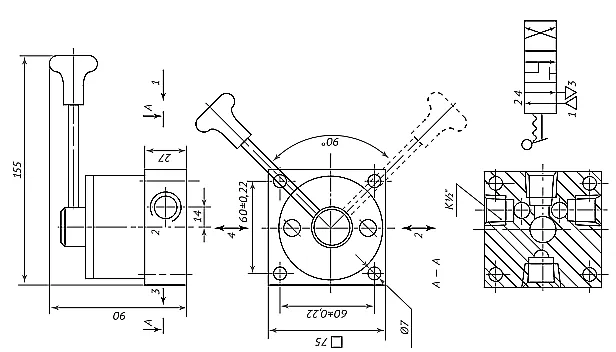

Габаритные размеры пневмораспределителя кранового Кру 16-3.
Схема расположения присоединительных отверстий и крепежа.
Основные присоединительные размеры: входной и выходные порты имеют резьбу К1/2", межосевое расстояние крепежных отверстий — 100×40 мм, диаметр отверстий под крепеж — Ø7 мм.
Примеры заказа
Для оформления заказа на пневмораспределитель крановый Кру 16-3 можно рассмотреть следующие варианты:
- Базовая модель: Кру16.3-УХЛ4 для прямой замены в типовой пневмосистеме станка или пресса.
- Модификация с другим исполнением: Кру16.1-УХЛ4 с иным типом подключения, если этого требует компоновка оборудования.
- Партия для оснащения новой линии: комплект из 20–30 единиц пневмораспределителя кранового Кру 16-3 для монтажа на конвейерной системе.
Каждый заказ сопровождается технической документацией на русском языке и сертификатами соответствия.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию пневмораспределителя кранового Кру 16-3 по давлению, расходу и типу подключения?
Основные критерии — номинальное давление (до 1 МПа), пропускная способность (2,5 м³/ч) и тип присоединительной резьбы (К1/2"). Схема подключения (боковое) унифицирована для данной модели. При превышении параметров требуется подбор устройства из другой серии.
Какие сроки поставки и доставки по России и СНГ, наличие на складе?
Пневмораспределитель крановый Кру 16-3 обычно доступен на складе. Доставка по России (Москва, СПб, Екатеринбург, Новосибирск и др.) занимает 3–7 дней, в страны СНГ — 5–14 дней. Точные сроки уточняйте при оформлении заказа.
Каковы условия эксплуатации (мороз, открытая площадка, пыльные помещения, качество масла)?
Эксплуатация допустима при температуре от -40°C до +50°C, в пыльных помещениях (с классом загрязненности до 10). Рекомендуется использовать очищенный воздух с фильтрацией от влаги и примесей, а также добавлять распыленное масло вязкостью 10–35 мм²/с.
Обеспечивается ли совместимость с существующим оборудованием и возможность подбора аналога?
Да, благодаря стандартной резьбе К1/2" и типовым габаритам, пневмораспределитель крановый Кру 16-3 совместим с большинством промышленных пневмосистем и может служить прямым аналогом распределителей Festo, SMC, Camozzi в указанном диапазоне давлений.
