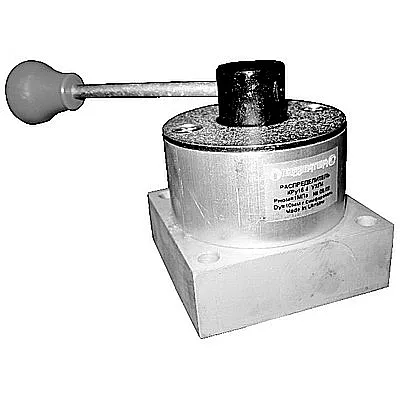

Пневмораспределитель крановый Кру 16-9 представляет собой устройство ручного управления, предназначенное для переключения потоков сжатого воздуха в промышленных пневматических системах. Основная функция данного распределителя – обеспечение надежного и точного управления исполнительными механизмами, такими как цилиндры, приводы и захваты, на различном технологическом оборудовании. Соответствие стандарту ГОСТ 28988-91 гарантирует его качество и совместимость с отечественными системами.
Основные параметры и габариты
Конструкция Пневмораспределителя кранового Кру 16-9 отличается компактностью и малым весом, что существенно упрощает процесс его монтажа и интеграции в существующие магистрали. Для таможенного оформления применяется Код ТН ВЭД 8481 20 000 0. Ниже приведены сводные данные по размерам и массе.
| Параметр | Значение |
|---|
| Масса, не более | 0.5 кг |
| Габаритные размеры (Д×Ш×В) | 68×45×52 мм |
| Код ТН ВЭД | 8481 20 000 0 |
Рассказывают, что на одном заводе механик так часто и уверенно переключал Пневмораспределитель крановый Кру 16-9, что коллеги прозвали его «дирижером сжатого воздуха». А он в ответ: «Зато симфония производства никогда не сбоит!»
Детальные технические характеристики
Для корректного выбора и эксплуатации важно учитывать все технические параметры устройства. Пневмораспределитель крановый Кру 16-9 рассчитан на работу в типовых промышленных условиях.
| Параметр | Значение | Комментарий |
|---|
| Номинальное рабочее давление (Pн) | 1.0 МПа (10 бар) | Максимально допустимое — 1.6 МПа |
| Диапазон рабочих температур | от -40°C до +50°C | Климатическое исполнение УХЛ4 |
| Тип рабочей среды | Сжатый воздух, очищенный и смазанный | Требуется масляный туман 1-2 капли/м³ |
| Условный проход (DU) | 6 мм | Стандартный размер для пневмоавтоматики |
| Тип и размер присоединения | Боковое, резьбовое К1/4" | По ГОСТ 6111-52 |
| Пропускная способность (Kvs) | 0.6 м³/ч | При перепаде давления 0.1 МПа |
| Количество линий и позиций | 4 линии / 3 позиции | 1 вход (P), 2 рабочих выхода (A,B), 1 сброс (R) |
| Усилие на рукоятке управления | ≤ 40 Н | Обеспечивает комфортное ручное переключение |
| Ресурс работы (наработка на отказ) | 1 × 10⁶ циклов | Гарантированный показатель |
| Полный ресурс до капремонта | 2 × 10⁶ циклов | При соблюдении условий эксплуатации |
Преимущества и особенности эксплуатации
Выбор Пневмораспределителя кранового Кру 16-9 обеспечивает ряд ключевых преимуществ для производственных и сервисных предприятий.
Стабильность работы системы. Трехпозиционная схема с четкой фиксацией гарантирует надежное переключение и предотвращает самопроизвольные изменения потока, что критически важно для безопасности.
Увеличение ресурса оборудования. Конструкция и материалы, соответствующие ГОСТ, обеспечивают длительный срок службы не только самого распределителя, но и подключенных к нему пневмоцилиндров и другого оборудования за счет стабильной подачи среды.
Удобство монтажа и обслуживания. Компактные габариты и боковое присоединение позволяют легко установить устройство в ограниченном пространстве шкафов управления или на панелях. Небольшой вес (0.5 кг) также упрощает монтаж.
Совместимость с типовыми системами. Стандартные присоединительные размеры (резьба К1/4") и условный проход 6 мм делают данный Пневмораспределитель крановый Кру 16-9 универсальным решением для интеграции в большинство отечественных и импортных систем, где применяется метрическая или дюймовая резьба.
Принцип работы в составе пневмосистемы
Функционирование Пневмораспределителя кранового Кру 16-9 основано на крановом принципе. В корпусе устройства размещена пробка (золотник) с выполненными на ней канавками. Сжатый воздух от источника (компрессора, ресивера) подается на входной порт, обозначенный как линия 1 (P). При повороте рукоятки оператором золотник проворачивается, и его канавки соединяют входной порт с одним из двух рабочих выходов (линии 2 или 4) в соответствии с выбранной позицией. В центральной (нейтральной) позиции все каналы изолированы, что обеспечивает остановку и удержание исполнительного механизма. Линия 3 (R) служит для сброса воздуха в атмосферу в определенных положениях, обеспечивая плавность работы.
Температурный режим и факторы, влияющие на срок службы
Устройство сохраняет работоспособность в широком диапазоне температур окружающей среды: от -40°C до +50°C. Это позволяет применять его как в цехах с нерегулируемым климатом, так и в условиях умеренного мороза. Ресурс в 2 миллиона циклов до капитального ремонта достигается при соблюдении нескольких условий: использование очищенного воздуха (класс загрязненности не ниже 10 по ГОСТ 17433-80), наличие системы фильтрации масла и смазки в виде масляного тумана, а также отсутствие превышения максимального рабочего давления в 1.6 МПа. Регулярное сервисное обслуживание, включающее визуальный осмотр и проверку герметичности, также продлевает срок службы Пневмораспределителя кранового Кру 16-9.
Области применения и типы оборудования
Данный распределитель нашел широкое применение в различных отраслях промышленности благодаря своей надежности и универсальности. Его часто используют в составе гидростанций и насосных групп для управления вспомогательными пневмоприводами. Пневмораспределитель крановый Кру 16-9 устанавливается на металлорежущих и деревообрабатывающих станках для управления зажимными устройствами, защитными ограждениями и системами удаления стружки. В прессовом и штамповочном оборудовании он отвечает за управление цилиндрами подачи и выброса заготовок. Автоматизированные упаковочные и сортировочные линии, конвейерные системы, испытательные стенды и даже некоторые виды строительной техники — везде, где требуется ручное или полуавтоматическое управление потоками воздуха, может быть применен этот распределитель.
Типичные изнашиваемые детали и условия их выхода из строя
Как и любое механическое устройство, Пневмораспределитель крановый Кру 16-9 имеет детали, подверженные естественному износу. К ним относятся уплотнительные манжеты и кольца на золотнике, обеспечивающие герметичность между каналами. Их износ ускоряется при работе с неочищенным воздухом, содержащим абразивные частицы, или при отсутствии смазки. Сам золотник (пробка) также может изнашиваться, теряя точность прилегания, при частых переключениях под высокой нагрузкой. Пружина фиксатора, удерживающая рукоятку в положениях, со временем может потерять упругость. Для минимизации простоев рекомендуется иметь на складе ремкомплект, включающий основные уплотнения.
Типичные ошибки при подборе распределителя
Во избежание проблем при интеграции и эксплуатации следует остерегаться следующих ошибок:
Выбор только по типу резьбы. Подключение К1/4" является распространенным, однако необходимо обязательно проверять соответствие устройства по номинальному давлению (до 1.6 МПа) и требуемой пропускной способности (Kvs 0.6 м³/ч).
Игнорирование типа рабочей среды. Данная модель рассчитана исключительно на работу со сжатым воздухом. Попытки использовать ее с другими газами или, тем более, жидкостями (маслом, водой) приведут к немедленному выходу из строя.
Неучет температурного диапазона. Установка распределителя в помещении с температурой, выходящей за пределы -40°C…+50°C, или прямой нагрев от соседнего оборудования может привести к разрушению уплотнений и заклиниванию золотника.
Условное обозначение и его расшифровка
Полное обозначение модели: Кру16.9-УХЛ4. Расшифровка индекса помогает точно идентифицировать устройство:
«Кру» — тип изделия: КРановый Управляемый распределитель.
«16» — типоразмер, определяющий габариты корпуса и номинальный проход 6 мм.
«.9» — модификация, указывающая на исполнение: 4 линии, 3 позиции управления, боковое присоединение с резьбой К1/4".
«УХЛ4» — климатическое исполнение для умеренного и холодного климата, категория размещения 4 (в закрытых помещениях с искусственным регулированием условий).
Габаритные и присоединительные размеры
Для проверки совместимости с монтажным местом и существующей разводкой трубопроводов необходимо свериться с точными размерами.

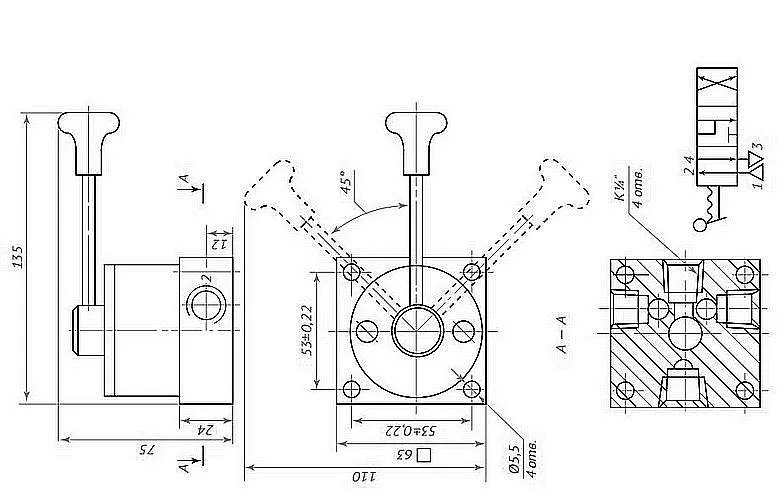

Габаритный чертеж показывает компактную форму устройства. Для крепления к панели предусмотрены четыре отверстия диаметром 5.5 мм.
На схеме присоединения видно боковое расположение четырех резьбовых портов с шагом 32 мм. Это позволяет компактно разместить подводящие и отводящие трубки или шланги.
Примеры заказа и комплектации
Для удобства клиентов поставка Пневмораспределителя кранового Кру 16-9 может осуществляться в различных вариантах:
1. Базовая поставка. Одно устройство в индивидуальной упаковке. Артикул заказа: «Кру16.9-УХЛ4».
2. Комплект для быстрого монтажа. Распределитель в сборе с комплектом ниппелей-переходников или быстросъемными фитингами под резьбу К1/4".
3. Комплектация для ответственных систем. Пневмораспределитель крановый Кру 16-9 вместе с фильтром-влагоотделителем тонкой очистки и регулятором давления, что обеспечивает оптимальные условия для его долговечной работы.
