Предназначение
Минипневмоцилиндры серии МЦМ2 относятся к классу исполнительных устройств одностороннего действия, предназначенных для решения локальных задач автоматизации. Их основная функция — создание возвратно-поступательного движения с пружинным возвратом. Данные миницилиндры диаметром от 20 до 40 мм идеально подходят для применения в компактных пневмосистемах промышленного оборудования, где требуется высокая точность позиционирования и частое срабатывание.
Описание и технические особенности
Конструкция минипневмоцилиндров МЦМ2 характеризуется наличием магнита на поршне, что позволяет контролировать его положение с помощью внешних бесконтактных датчиков. В исходном состоянии шток устройства выдвинут, а его возврат в исходное положение осуществляется за счет встроенной пружины. Подача сжатого воздуха производится в штоковую полость, создавая тянущее усилие. Корпус цилиндров данной серии неразборный и ремонту не подлежит, что обеспечивает высокий уровень надежности за счет цельности конструкции. Особое внимание при установке следует уделять недопущению радиальных нагрузок на шток.
Масса, габариты и кодировка
Вес и габаритные размеры минипневмоцилиндров МЦМ2 варьируются в зависимости от диаметра поршня и величины хода штока. Для монтажа доступны два основных исполнения: на лапах (или кронштейне задней крышки) и на переднем фланце. Код ТН ВЭД для подобных пневматических цилиндров, как правило, относится к группе 8412.
| Диаметр цилиндра, мм | Примерная масса, кг (для базовой модели с ходом 10 мм) | Габаритная длина (L max), мм |
|---|
| 20 | ~0.15 | ~60 |
| 25 | ~0.2 | ~65 |
| 32 | ~0.35 | ~75 |
| 40 | ~0.5 | ~85 |
Собрались как-то на производстве пневмоцилиндр одностороннего действия и гидроцилиндр. Гидроцилиндр говорит: «Я работаю под большим давлением, у меня усилие огромное!». А минипневмоцилиндр ему в ответ: «Зато я быстрый, легкий, и меня в любую щель можно установить. Моя односторонняя направленность действий – это концентрация, а не недостаток!»
Технические характеристики минипневмоцилиндров МЦМ2
Основные параметры, определяющие применимость и производительность данного изделия, сведены в таблицу. Рабочая среда — очищенный сжатый воздух. Для моделей с диаметром 40 мм предусмотрен больший присоединительный размер.
| Наименование параметра | Ед. изм. | Значение для диаметра цилиндра |
|---|
| Диаметр цилиндра |
| мм | 20 / 25 / 32 / 40 |
| Подключение пневмолинии | дюйм | G1/8" (для Ø20-32) / G1/4" (для Ø40) |
| Минимальное рабочее давление | МПа (бар) | 0.2 (2) |
| Номинальное рабочее давление | МПа (бар) | 0.9 (9) |
| Тип действия | — | Одностороннее (с пружинным возвратом) |
| Усилие пружины возврата (при полном сжатии) | Н | 20 / 27 / 39 / 50 |
| Наличие магнита на поршне | — | Да (исполнение «М») |
| Максимально допустимый ход штока | мм | 25 |
Преимущества и особенности эксплуатации
Использование минипневмоцилиндров МЦМ2 в промышленных системах автоматизации дает ряд существенных выгод:
- Снижение простоев оборудования: Высокая частота срабатывания и быстрый отклик на управляющий сигнал повышают общую производительность технологических линий.
- Длительный ресурс работы: Неразборная конструкция и качественные материалы обеспечивают долговечность устройства даже при интенсивной циклической нагрузке.
- Универсальность монтажа: Возможность установки в любом пространственном положении и выбор из двух типов крепления (лапы/фланец) упрощают интеграцию в существующие схемы.
- Встроенный контроль положения: Наличие магнита на поршне позволяет легко организовать бесконтактную обратную связь о состоянии цилиндра, что критически важно для систем управления.
- Совместимость с типовыми пневмосистемами: Стандартные резьбы подключения G1/8" и G1/4" облегчают замену и ввод в эксплуатацию.
Принцип работы и устройство
Рабочий цикл минипневмоцилиндра одностороннего действия МЦМ2 состоит из двух фаз. В исходном положении шток выдвинут под действием возвратной пружины, а поршневая полость сообщается с атмосферой. При подаче сжатого воздуха через присоединительный порт в штоковую полость создается избыточное давление. Сила давления преодолевает сопротивление пружины и внешней нагрузки, втягивая шток. Магнит, закрепленный на поршне, перемещается вместе с ним, активируя внешний датчик в заданной точке. После сброса давления воздух из штоковой полости выпускается, и пружина возвращает шток и поршень в исходное выдвинутое положение.
Температурный режим и срок службы
Минипневмоцилиндры МЦМ2 рассчитаны на эксплуатацию в стандартном промышленном климатическом исполнении УХЛ (умеренный и холодный климат) категории размещения 3 и 4 по ГОСТ 15150. Это означает работу в закрытых помещениях с искусственным регулированием климатических условий и в помещениях без такого регулирования. Факторами, напрямую влияющими на ресурс изделия, являются качество подаваемого сжатого воздуха (степень очистки от влаги и твердых частиц), отсутствие боковой нагрузки на шток и соблюдение рекомендованного диапазона рабочих давлений. При соблюдении условий ресурс работы исчисляется миллионами циклов.
Область применения и совместимое оборудование
Данные миницилиндры находят широкое применение в различных отраслях промышленности, где требуется компактный и надежный линейный привод. Их часто используют в составе:
- Автоматизированных сборочных линий и станков-автоматов.
- Устройств зажима, фиксации и позиционирования заготовок в металло- и деревообработке.
- Роботизированных комплексов и манипуляторов.
- Оборудования для упаковки, маркировки и сортировки.
- Пневматических клапанов и заслонок в системах управления потоками.
Расшифровка условного обозначения
Структура индекса модели содержит всю необходимую информацию для точного подбора:
- МЦ — Мини Цилиндр.
- М — Исполнение с магнитом на поршне.
- 2 — Вариант монтажа (1 — на лапах/кронштейне, 2 — на переднем фланце).
- X — Исполнение цилиндра по принципу действия и штоку (для МЦМ2 это «2» — односторонний с односторонним штоком, выдвинутым в исходном положении).
- XX — Диаметр цилиндра в мм (20, 25, 32, 40).
- XX — Ход поршня в мм.
- УХЛ — Климатическое исполнение.
- X — Категория размещения (3 или 4).
Пример: МЦМ2-2-20-10-УХЛ4 — минипневмоцилиндр одностороннего действия с магнитом, креплением на переднем фланце, диаметром 20 мм, ходом 10 мм, для работы в помещении без регулирования климата.
Габаритные и присоединительные размеры
Для корректного монтажа и замены необходимо сверить размеры посадочных мест и габариты корпуса. Ниже представлены чертежи основных исполнений минипневмоцилиндров.
Исполнение для крепления на лапах или кронштейне задней крышки (МЦМ2 с первой цифрой «1» в обозначении)

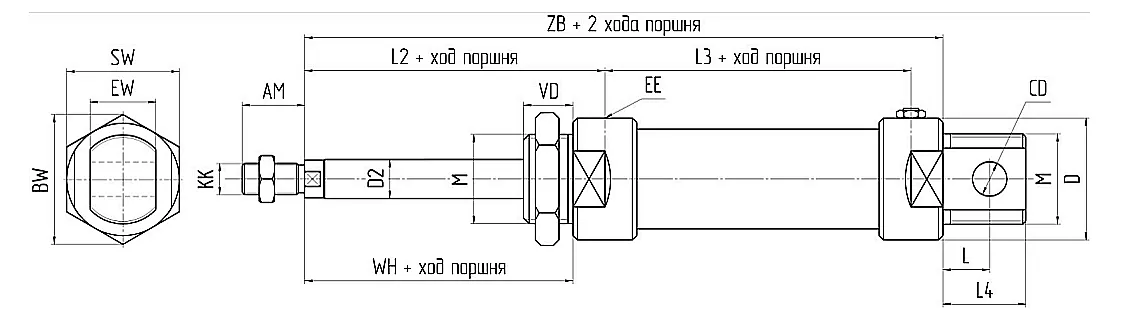

Чертеж минипневмоцилиндра МЦМ2 с креплением на лапах, габаритные размеры.
Исполнение для крепления на переднем фланце (МЦМ2 с первой цифрой «2» в обозначении)

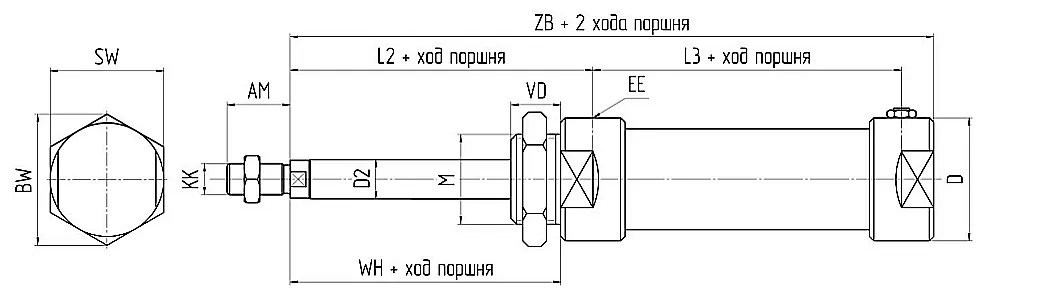

Чертеж минипневмоцилиндра МЦМ2 с креплением на фланце.
Сводная таблица габаритных размеров

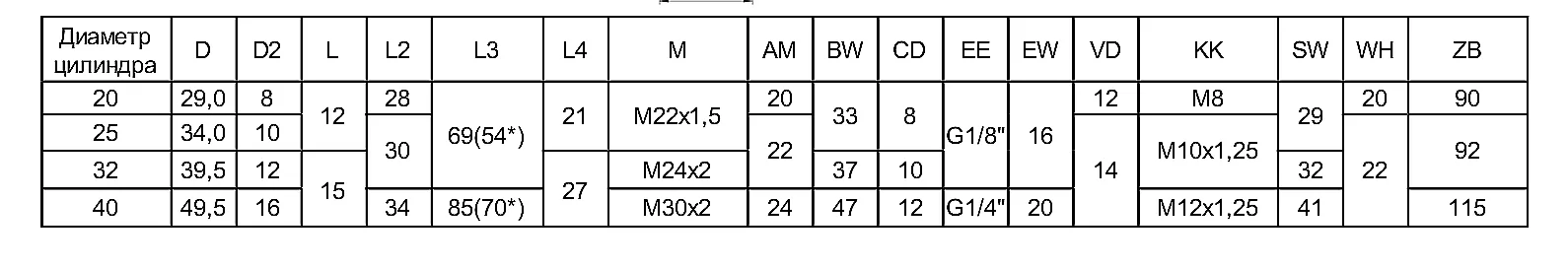

Сводная таблица основных размеров (A, B, C, L) для выбора миницилиндра МЦМ2 нужного типоразмера.
Типичные ошибки при подборе
- Игнорирование нагрузки на шток: Критическая ошибка — использование цилиндра для преодоления значительных боковых (радиальных) усилий, на которые он не рассчитан. Это приводит к быстрому износу направляющей втулки и заклиниванию.
- Несоответствие типу рабочей среды: Подключение к неочищенному воздуху, содержащему конденсат и абразивные частицы, резко сокращает ресурс уплотнений.
- Выбор только по присоединительной резьбе: Неправильно подбирать минипневмоцилиндр одностороннего действия, ориентируясь лишь на размер G1/8" или G1/4", без учета номинального давления (0.9 МПа) и требуемого усилия, которое зависит от диаметра поршня.
- Нарушение ограничения по ходу штока: Установка на работу с ходом более 25 мм для серии МЦМ2 чревата механическим повреждением или выходом из строя.
Примеры заказа распространенных моделей
Для стандартных задач автоматизации чаще всего заказывают следующие конфигурации минипневмоцилиндров МЦМ2:
- Базовая модель для точечного зажима: МЦМ2-2-25-15-УХЛ4. Цилиндр диаметром 25 мм с ходом 15 мм, крепление на фланце, для работы в условиях цеха.
- Модель для работы с малыми усилиями и быстрым срабатыванием: МЦМ2-1-20-10-УХЛ4. Цилиндр диаметром 20 мм с ходом 10 мм, крепление на лапах, для систем позиционирования в электронной промышленности.
- Модель для повышенного усилия в компактном пространстве: МЦМ2-2-32-20-УХЛ3. Цилиндр диаметром 32 мм с ходом 20 мм, фланцевое крепление, для установки в шкафах управления с климат-контролем.
Эксплуатация и доставка по РФ
Минипневмоцилиндры одностороннего действия серии МЦМ2 от бренда ГИДРАВЛИК поставляются компанией ГИДРАВЛИКА. Мы обеспечиваем техническую поддержку, помощь в подборе и поставку оборудования в любой регион России и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Наши специалисты готовы проконсультировать вас по вопросам совместимости и подобрать аналог для вашей системы. Для оформления заявки или получения подробной информации свяжитесь с нами через сайт или посетите раздел Контакты.
