Минипневмоцилиндры одностороннего действия серии МЦМ3 – это компактные пневматические приводы, предназначенные для выполнения линейных перемещений в автоматизированных системах управления станками, прессами, роботизированными комплексами и другим промышленным оборудованием. Их основная функция – преобразование энергии сжатого воздуха в механическое поступательное движение штока для выполнения операций зажима, подачи, перемещения или позиционирования.
Описание и ключевые параметры
Данные минипневмоцилиндры одностороннего действия МЦМ3 характеризуются наличием встроенного магнита на поршне для взаимодействия с внешними бесконтактными датчиками положения, что позволяет точно контролировать момент достижения крайних точек хода. В исходном состоянии шток устройства втянут под действием возвратной пружины. При подаче управляющего давления в поршневую полость происходит выдвижение штока с созданием толкающего усилия. Серия охватывает четыре типоразмера с диаметром поршня от 20 до 40 мм, что позволяет подобрать устройство под требуемое усилие в диапазоне давлений от 0.2 до 0.9 МПа.
Основные параметры и код ТН ВЭД для данной продукции представлены ниже. Габаритные размеры и вес зависят от конкретной модификации, в таблице приведены усредненные значения для линейки.
| Диаметр поршня, мм | Присоединительный размер | Приблизительная масса, кг | Код ТН ВЭД |
|---|
| 20 | G1/8" | 0.4 – 0.6 | 8412.31 |
| 25 | G1/8" | 0.5 – 0.7 |
| 32 | G1/8" | 0.7 – 1.0 |
| 40 | G1/4" | 1.0 – 1.5 |
— Почему минипневмоцилиндры одностороннего действия МЦМ3 так надежны?
— Потому что у них есть железная воля… и магнит на поршне.
Технические характеристики минипневмоцилиндров МЦМ3
Ниже приведены основные эксплуатационные параметры, которые определяют выбор и применение устройств данной серии. Значения усилия указаны для номинального рабочего давления.
| Наименование параметра | Значение для диаметра цилиндра | Ед. изм. |
|---|
| Присоединение пневмолиний (D20, D25, D32 / D40) | G1/8" / G1/4" | - |
| Минимальное рабочее давление | 0.2 | МПа |
| Номинальное рабочее давление | 0.9 | МПа |
| Тип действия цилиндра | Одностороннее (с пружинным возвратом) | - |
| Усилие возвратной пружины (D20 / D25 / D32 / D40) | 20 / 27 / 39 / 50 | Н |
| Допустимая рабочая среда | Очищенный сжатый воздух по ГОСТ 17433-80, при необходимости смачиваемый масляным туманом | - |
| Максимальный рекомендуемый ход штока | 50 | мм |
Преимущества и особенности эксплуатации
Использование минипневмоцилиндров одностороннего действия МЦМ3 в автоматизированных контурах дает ряд существенных преимуществ для производственных компаний.
Стабильность работы и долгий ресурс. Конструкция обеспечивает точное взаимное расположение подвижных деталей, что минимизирует перекосы и износ. Встроенные демпфирующие кольца смягчают удар в конце хода, повышая общую надежность узла.
Высокая скорость срабатывания. Малые внутренние объемы и оптимизированные проточные каналы гарантируют быстрое перемещение поршня при подаче управляющего сигнала, что критически важно для высокопроизводительных циклов.
Удобство интеграции и диагностики. Наличие стандартного магнита на поршне позволяет легко устанавливать внешние индуктивные или герконовые датчики для контроля положения без модификации корпуса. Варианты крепления (на лапах, фланце, кронштейне) обеспечивают простой монтаж в любом пространственном положении.
Снижение затрат на обслуживание. Модели МЦМ3 являются неразборными и рассчитаны на длительную работу без профилактического вмешательства при условии подачи чистого сжатого воздуха. Это уменьшает простой оборудования и затраты на сервис.
Принцип работы в гидросистеме
В составе пневмосистемы минипневмоцилиндр МЦМ3 функционирует следующим образом. Сжатый воздух от распределителя или клапана подается через присоединительный порт в поршневую полость устройства. Под действием давления поршень преодолевает усилие возвратной пружины и перемещается вместе со штоком, совершая полезную работу. Штоковая полость в это время соединена с атмосферой. При сбросе давления из поршневой полости пружина возвращает поршень и шток в исходное (втянутое) положение. Магнит, встроенный в поршень, при движении активирует закрепленный снаружи бесконтактный датчик, подавая сигнал в систему управления о завершении цикла.
Температурный режим и ресурс работы
Минипневмоцилиндры одностороннего действия МЦМ3 рассчитаны на эксплуатацию в климатических исполнениях УХЛ3 и УХЛ4 по ГОСТ 15150. Рекомендованный температурный диапазон работы – от -20°C до +80°C, при условии использования осушенного воздуха для предотвращения конденсации влаги внутри. Устройства поддерживают как непрерывный, так и циклический режимы работы с высокой частотой включений.
Срок службы напрямую зависит от качества подготовленной рабочей среды. Наличие в воздухе абразивных частиц, агрессивных примесей или избыточной влаги сокращает ресурс уплотнений и направляющих. Ключевыми факторами для достижения заявленного ресурса (более 10 млн. циклов для стандартных условий) являются: применение фильтров-влагоотделителей, регуляторов смазки (при необходимости), соблюдение номинального давления и недопущение боковой нагрузки на шток.
Область применения и типы оборудования
Благодаря компактным размерам и надежности, минипневмоцилиндры одностороннего действия МЦМ3 нашли широкое применение в различных отраслях промышленности:
Металлообработка и станкостроение: приводы зажимных патронов, фиксаторы позиций, механизмы подачи инструмента или заготовок на токарных, фрезерных, сверлильных станках с ЧПУ.
Прессовое и упаковочное оборудование: выполнение вспомогательных операций дозирования, отсечки, прижима в прессах и автоматических линиях фасовки.
Автоматика и робототехника: установка в качестве исполнительных механизмов в манипуляторах, сборочных стендах, конвейерных системах сортировки и транспортировки.
Производство электроники и медицинской техники: использование в высокоточных операциях, требующих чистоты и отсутствия вибраций, например, для позиционирования печатных плат или микродеталей.
Типичные ошибки при подборе цилиндров
Во избежание проблем при эксплуатации рекомендуется обратить внимание на следующие распространенные ошибки:
1. Выбор по присоединительной резьбе без учета требуемого усилия и расхода воздуха. Необходимо корректно рассчитывать усилие по диаметру поршня и рабочему давлению в системе.
2. Пренебрежение температурным диапазоном. Работа при температурах за пределами заявленных может привести к ускоренной деградации уплотнительных материалов и смазки.
3. Игнорирование требований к чистоте рабочей среды. Подача неочищенного воздуха – основная причина преждевременного износа и выхода из строя любых пневмоцилиндров, включая минипневмоцилиндры одностороннего действия МЦМ3.
4. Неверный подбор варианта крепления или типа штока. Монтаж должен исключать возникновение паразитных изгибающих моментов на корпусе и штоке, для чего необходимо правильно выбирать исполнение по креплению и использовать рекомендуемые производителем присоединительные элементы.
Расшифровка условного обозначения
Структура индекса модели позволяет однозначно определить ее конфигурацию. Рассмотрим на примере МЦМ31-25х30 УХЛ4:
МЦ – тип: миницилиндр.
М – наличие магнита на поршне.
3 – исполнение: односторонний с односторонним штоком, в исходном положении шток втянут.
1 – вариант монтажа: на лапах или кронштейне задней крышки (цифра 2 означает крепление на переднем фланце).
25 – обозначает диаметр поршня в мм.
30 – указывает ход поршня в мм.
УХЛ – климатическое исполнение (умеренный и холодный климат).
4 – категория размещения (для работы в помещениях с нерегулируемыми климатическими условиями).
Габаритные и присоединительные размеры
Перед монтажом необходимо убедиться в соответствии посадочных мест и свободного пространства для хода штока. Ниже приведены чертежи и сводная таблица размеров для серии МЦМ3. Используйте эти данные для проверки совместимости с вашим оборудованием.
Рис. 1. Чертеж минипневмоцилиндра МЦМ3 с креплением на лапах или кронштейне задней крышки.

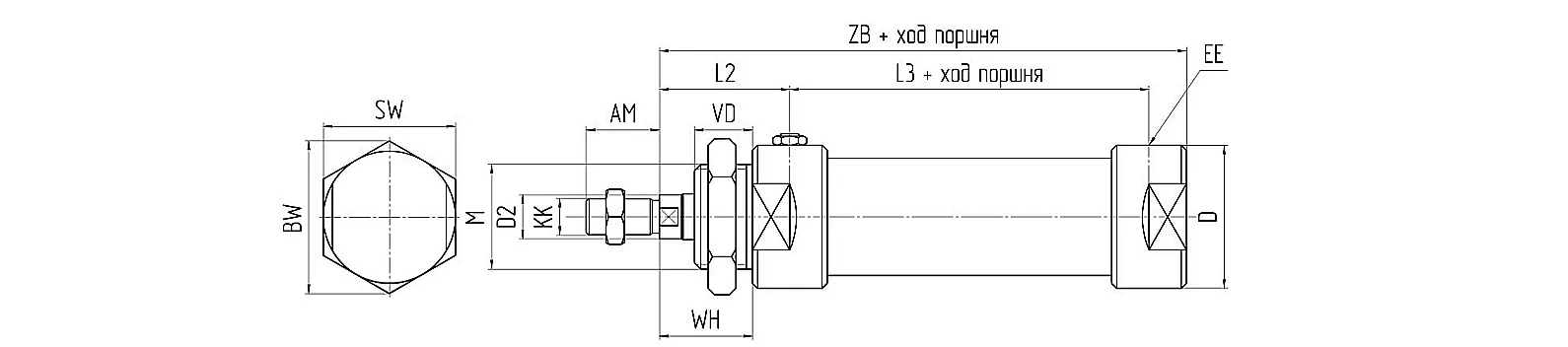

Рис. 2. Чертеж минипневмоцилиндра МЦМ3 с креплением на переднем фланце.
Рис. 3. Сводная таблица габаритных размеров и присоединительных параметров.
Примеры заказа моделей серии МЦМ3
Для оформления заказа вы можете указать следующие типовые артикулы в спецификации или в форме запроса на сайте:
Вариант 1. Базовая модель для стандартных задач. МЦМ31-20х10 УХЛ4 – миницилиндр с магнитом, диаметр 20 мм, ход 10 мм, крепление на лапах, для работы в отапливаемых помещениях.
Вариант 2. Модель для повышенного усилия. МЦМ31-32х30 УХЛ4 – миницилиндр с магнитом, диаметр 32 мм, ход 30 мм, крепление на лапах.
Вариант 3. Модель с фланцевым креплением. МЦМ32-25х20 УХЛ4 – миницилиндр с магнитом, диаметр 25 мм, ход 20 мм, крепление на переднем фланце. Идеально подходит для монтажа на вертикальных поверхностях.
Компания-поставщик ГИДРАВЛИКА также осуществляет технический подбор аналогов и модификаций под параметры вашей существующей системы. Для консультации обратитесь к нашим инженерам.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию минипневмоцилиндра МЦМ3 по давлению и расходу?
Для корректного подбора необходимо знать три ключевых параметра: требуемое усилие на штоке, рабочее давление в вашей пневмосистеме (обычно 0.4–0.6 МПа) и необходимый ход. Усилие рассчитывается по площади поршня и давлению. Рекомендуется выбирать номинальное давление устройства (0.9 МПа) с запасом относительно системного. Расход воздуха зависит от объема цилиндра и частоты циклов и влияет на производительность компрессора.
Каковы сроки поставки минипневмоцилиндров по России и наличие на складе?
Стандартные модели минипневмоцилиндров одностороннего действия МЦМ3, как правило, есть в наличии на центральном складе в Москве. Срок отгрузки составляет 1-3 рабочих дня. Доставка в регионы России (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) осуществляется транспортными компаниями в срок от 2 до 7 дней в зависимости от удаленности. Для стран СНГ сроки уточняются индивидуально.
Какие условия эксплуатации критичны для ресурса цилиндров (мороз, пыль, качество воздуха)?
Наибольшее влияние на ресурс оказывает качество подготовленного сжатого воздуха. Обязательна установка фильтра-влагоотделителя с тонкостью фильтрации не ниже 40 мкм. Работа при отрицательных температурах (до -20°C) допустима, но требует подачи осушенного воздуха для предотвращения обледенения. В пыльных помещениях необходимо защищать шток от абразивного износа с помощью пыльников или чехлов, которые можно заказать дополнительно.
Возможна ли замена импортных цилиндров на МЦМ3 и как проверить совместимость?
Серия МЦМ3 является типовым решением и часто используется в качестве функционального аналога импортных минипневмоцилиндров. Для проверки совместимости сравните ключевые параметры: диаметр поршня, ход штока, тип и размер присоединительной резьбы, способ крепления и габаритные размеры по чертежам. Наши инженеры помогут подобрать модель под вашу задачу по предоставленным вами характеристикам или образцу вышедшего из строя устройства.
Заключение
Минипневмоцилиндры одностороннего действия МЦМ3 от бренда ГИДРАВЛИК – это проверенное решение для автоматизации технологических процессов в различных отраслях промышленности. Сочетание компактности, надежности и доступной цены делает их оптимальным выбором для модернизации и ремонта оборудования. Все изделия поставляются компанией ГИДРАВЛИКА с гарантией и возможностью оперативной доставки в любой регион России и страны СНГ.
Для получения подробной технической консультации, расчета требуемой модели или оформления заказа свяжитесь с нашими специалистами по телефону или через форму запроса на сайте https://777-gidra.ru. Мы обеспечим качественный подбор и быструю поставку необходимых компонентов для вашей гидравлической или пневматической системы.
