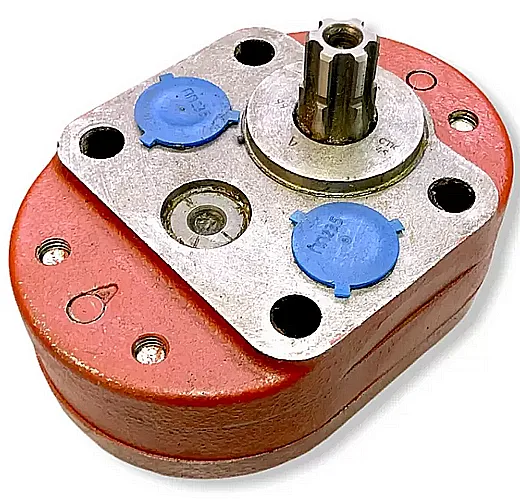

Описание и назначение шестеренного насоса НМШ-25
Масляный шестеренный насос НМШ-25 представляет собой агрегат, предназначенный для работы в составе гидравлических систем промышленного и сельскохозяйственного транспорта. Основная функция устройства заключается в создании требуемого давления и подачи рабочей жидкости, преимущественно минеральных масел, для обеспечения работы и смазки узлов трансмиссии. Шестеренный насос НМШ-25 эффективно интегрируется в гидромеханическую трансмиссию тракторов Т10М и бульдозеров Б10М.
Габариты, вес и коды
Конструкция насоса масляного шестеренного НМШ-25 (ХТЗ, ЧТЗ) отличается компактностью, что облегчает его монтаж в условиях ограниченного пространства моторного отсека или гидросистемы. Классификационный код ТН ВЭД для данного изделия — 8413.50.29.00.
| Параметр | Значение |
| Длина, мм | 155 |
| Ширина, мм | 100 |
| Высота, мм | 95 |
| Масса, кг | 2.4 |
Инженер спрашивает ученика, какой насос станет мастером по обслуживанию тракторной техники? Тот, что может определить неисправность насоса масляного шестеренного НМШ-25 (ХТЗ, ЧТЗ) по одному звуку его работы!
Технические параметры и характеристики
Ключевые параметры определяют область эффективного применения насоса. Специалисту важно учитывать не только номинальные, но и предельные значения для корректного подбора и прогнозирования ресурса.
| Параметр | Значение |
| Рабочий объем, см³ | 25 |
| Номинальное давление, МПа | 1.6 |
| Максимальное давление, МПа | 2.5 |
| Номинальная подача при 1500 об/мин, л/мин | 30±3 |
| Частота вращения, мин⁻¹ | 1500 |
| Тип рабочей среды | Минеральные масла (ISO VG 32–68) |
| Масса, кг | 2.4 |
Преимущества и особенности эксплуатации
Выбор насоса НМШ-25 от производителя ГИДРАВЛИК обеспечивает ряд преимуществ для сервисных и производственных компаний:
• Стабильное давление в системе. Устройство поддерживает заданный уровень давления, что критически важно для работы гидротрансформаторов и предотвращения кавитации.
• Увеличение межсервисного интервала. Качественная обработка деталей и надежные уплотнения способствуют долговечности узла при использовании фильтрованного масла.
• Прямая совместимость с типовой техникой. Конструктивные размеры и параметры насоса масляного шестеренного НМШ-25 (ХТЗ, ЧТЗ) полностью соответствуют требованиям для техники Харьковского и Челябинского тракторных заводов.
• Удобство установки и обслуживания. Компактные габариты и стандартные присоединительные размеры минимизируют время на ремонтные работы.
Принцип работы и конструкция
Функционирование насосного агрегата основано на классической шестеренной схеме. Вращение ведущей шестерни, передаваемое через вал, приводит в движение ведомую шестерню. В зоне зацепления зубьев создается разрежение, благодаря которому масло поступает во всасывающую полость. Последующее движение зубьев в сторону нагнетательного канала приводит к вытеснению рабочей среды и созданию потока под давлением. Герметичность между полостями обеспечивается точными зазорами в корпусе насоса. Такая конструкция гарантирует стабильную производительность и высокий КПД в заявленном диапазоне вязкости.
Температурный режим работы и ресурс
Для безаварийной эксплуатации насоса масляного шестеренного НМШ-25 (ХТЗ, ЧТЗ) требуется соблюдение температурного диапазона рабочей жидкости от -20°C до +80°C. Расчетный ресурс изделия превышает 8000 моточасов при соблюдении нескольких ключевых условий. Во-первых, обязательным является использование гидравлического масла рекомендуемой вязкости без абразивных примесей. Во-вторых, необходима регулярная проверка и замена фильтрующих элементов гидросистемы. Режим работы — продолжительный, с периодическими пусками и остановками, характерными для цикла работы сельхозтехники. Ресурс напрямую зависит от чистоты масла и соблюдения предельного рабочего давления в 2.5 МПа.
Область применения и совместимое оборудование
Данный шестеренный насос применяется в качестве штатного или ремонтного элемента для широкого спектра машин. Основная сфера — гидравлические системы тракторной техники (ХТЗ, ЧТЗ), включая бульдозеры (Б10М), некоторые модели комбайнов. Также масляный насос НМШ-25 может использоваться в составе стационарных гидростанций, промышленных установок для перекачки масел, в ремонтных мастерских. Его часто заказывают для модернизации или восстановления работоспособности гидроприводов в металлургии, коммунальном хозяйстве и на производственных линиях.
Расшифровка условного обозначения
Маркировка изделия построена по простой и логичной схеме, понятной специалисту. НМШ расшифровывается как Насос Масляный Шестеренный. Цифра 25 указывает на рабочий объем в кубических сантиметрах. Указание в скобках (ХТЗ, ЧТЗ) означает заводскую совместимость агрегата с продукцией Харьковского и Челябинского тракторных заводов.
Габаритные и присоединительные размеры

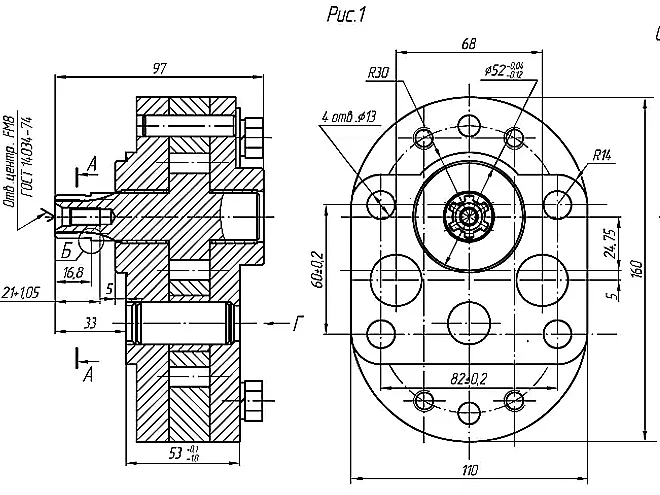

Общий вид насоса НМШ-25 с указанием основных габаритных размеров.
Схема с посадочными размерами и расположением крепежных отверстий для шестеренного насоса.
Представленные чертежи позволяют точно проверить совместимость агрегата с монтажной площадкой на двигателе или в гидросистеме, сверив межосевые расстояния, диаметры отверстий и тип фланца.
Часто заменяемые элементы и типичные неисправности
В процессе эксплуатации наибольшему износу подвержены элементы, работающие в условиях трения и высокого давления. Для насоса масляного шестеренного НМШ-25 (ХТЗ, ЧТЗ) это, в первую очередь, уплотнительные манжеты и сальники, теряющие эластичность из-за перепадов температур и воздействия масла. При работе на загрязненном масле может наблюдаться повышенный износ рабочих поверхностей шестерен и корпуса, что приводит к падению производительности и росту внутренних утечек. Реже выходят из строя подшипники вала. Регулярная замена уплотнений и поддержание чистоты масла — ключ к максимальному ресурсу агрегата.
Типичные ошибки при подборе насоса НМШ-25
• Игнорирование требования к типу рабочей среды. Использование агрессивных жидкостей или масел с неподходящей вязкостью приводит к быстрому разрушению уплотнений и износу пар трения.
• Выбор исключительно по присоединительным размерам без учета требуемой производительности (подачи) и давления в системе, что ведет к неэффективной работе гидропривода.
• Неучет температурного режима эксплуатации, особенно в условиях крайнего севера или жаркого климата, что влияет на вязкость масла и, как следствие, на работу насоса.
• Попытка использовать насос в системах с давлением, превышающим максимальное значение в 2.5 МПа, что гарантированно приводит к аварийной ситуации.
Примеры типовых заказов
1. Базовый замена. Для ремонта гидросистемы бульдозера Б10М заказывается стандартный насос масляный шестеренный НМШ-25 (ХТЗ, ЧТЗ) без модификаций.
2. Комплект для сервиса. Сервисный центр для тракторов Т10М приобретает партию насосов НМШ-25 вместе с комплектами уплотнительных манжет для быстрого восстановления техники клиентов.
3. Подбор аналога. При модернизации старой гидростанции промышленного назначения производится подбор аналога насоса НМШ-25 с проверкой совпадения по фланцевым размерам и рабочим параметрам.
Вопросы и ответы по эксплуатации насоса НМШ-25
Вопрос: Как правильно подобрать насос НМШ-25 для замены в существующей системе?
Ответ: Ключевыми критериями являются рабочий объем (25 см³), номинальная подача (около 30 л/мин при 1500 об/мин) и уровень давления (номинал 1.6 МПа, максимум 2.5 МПа). Обязательно сверьте присоединительные размеры по габаритному чертежу и тип используемого масла (минеральное, ISO VG 32–68).
Вопрос: Какие сроки поставки и наличие на складах в России?
Ответ: Насос НМШ-25 производителя ГИДРАВЛИК регулярно поставляется на центральный склад. Доставка в регионы РФ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, осуществляется в сроки от 2 до 7 рабочих дней в зависимости от удаленности. Актуальное наличие уточняйте у менеджеров.
Вопрос: Каковы особые условия эксплуатации для работы в мороз или на открытых площадках?
Ответ: Для низких температур (близких к нижнему пределу в -20°C) необходимо использовать зимние сорта масла соответствующей вязкости для обеспечения нормального прокачивания. При установке на открытой площадке необходимо предотвращать прямое попадание воды и крупной пыли в зону воздушного охлаждения и всасывающего тракта. Обязательна частая проверка состояния воздушного фильтра, если насос используется в системе с открытым баком.
Вопрос: Возможна ли установка насоса НМШ-25 на технику других производителей и как проверить совместимость?
Ответ: Да, возможна, при условии совпадения технических параметров. Для проверки совместимости, помимо давления и расхода, сравните посадочные места и тип крепления (фланцевое соединение), диаметр и тип шлицев на приводном валу, а также направление вращения. Наши инженеры помогут подобрать аналог или переходное решение.
Заключение и условия поставки
Шестеренный насос НМШ-25 от бренда ГИДРАВЛИК — это проверенное решение для поддержания работоспособности гидравлических систем тракторной и промышленной техники. Компания ГИДРАВЛИКА, как официальный поставщик, гарантирует качество оборудования, соответствие заявленным техническим характеристикам и обеспечивает полное сервисное сопровождение. Организуем оперативную доставку по всей территории России, в Беларусь, Казахстан и другие страны СНГ. Для профессиональной консультации, подбора аналога или оформления заказа на насос масляный шестеренный НМШ-25 (ХТЗ, ЧТЗ) свяжитесь с нами через сайт 777-gidra.ru или оставьте заявку в форме обратной связи.
