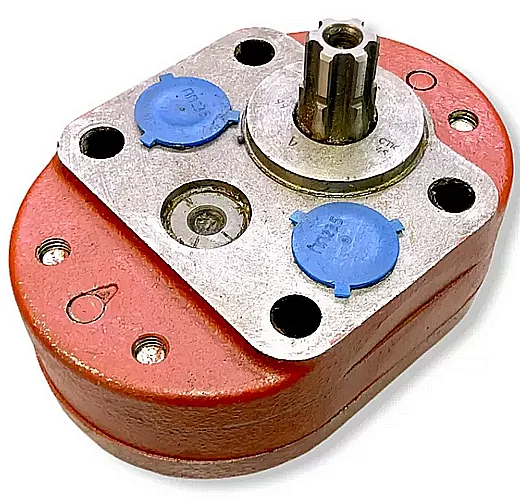

Насос масляный шестеренный НМШ25А (К-700) представляет собой важнейший компонент гидравлической системы коробки передач сельскохозяйственных тракторов серии К-700. Основная задача данного агрегата – стабильное нагнетание и циркуляция трансмиссионного масла в фрикционных дисках переключения передач. Это обеспечивает эффективную смазку ответственных узлов КПП под высокой нагрузкой и предотвращает их перегрев, увеличивая общий ресурс работы трансмиссии.
Вес, габаритные размеры и Код ТН ВЭД
Конструкция насоса масляного шестеренного НМШ25А (К-700) отличается компактностью. Его масса не превышает 2,4 кг, а габаритные размеры составляют 155 мм в длину, 100 мм в ширину и 95 мм в высоту. Это позволяет проводить монтаж и демонтаж без значительных затруднений. Для таможенного оформления используется Код ТН ВЭД 8413.60.000.
| Параметр | Значение |
|---|
| Масса | ≤ 2,4 кг |
| Длина | 155 мм |
| Ширина | 100 мм |
| Высота | 95 мм |
| Код ТН ВЭД | 8413.60.000 |
Немного юмора
«Почему тракторист взял насос масляный шестеренный НМШ25А (К-700) на свидание? Чтобы не было «сухого трения» в отношениях!»
Технические характеристики насоса НМШ25А
Данный шестеренный насос рассчитан на продолжительную работу в условиях интенсивной эксплуатации. Все параметры соответствуют требованиям, предъявляемым к гидрооборудованию тракторов К-700.
| Параметр | Значение |
|---|
| Номинальный рабочий объем | 25 см³ |
| Номинальное давление на выходе | 1,6 МПа |
| Максимальное давление | 2,5 МПа |
| Номинальная подача (производительность) | 30±3 л/мин |
| Частота вращения | 25 с⁻¹ (1500 об/мин) |
| Коэффициент подачи | ≥0,85 |
| Материал корпуса | Чугун СЧ20 |
Преимущества и особенности эксплуатации
Насос масляный шестеренный НМШ25А (К-700) обладает рядом ключевых преимуществ, которые оценит каждый технический специалист.
1. Стабильность давления: Агрегат гарантирует поддержание заданного давления в гидросистеме, что критически важно для четкого переключения передач и предотвращения пробуксовки фрикционов.
2. Увеличенный ресурс работы: Высококачественный чугун СЧ20 и точная обработка шестерен обеспечивают повышенную долговечность, снижая частоту сервисного обслуживания.
3. Удобство монтажа и подключения: Стандартизированные присоединительные размеры и наличие всего необходимого крепежа в комплекте упрощают установку насоса в коробку передач.
4. Широкая совместимость: Насос масляный шестеренный НМШ25А (К-700) предназначен для установки на различные модели тракторов семейства К-700, что упрощает логистику запчастей.
5. Защита от масляного голодания: Стабильная подача масла предотвращает перегрев и износ дорогостоящих узлов КПП, сокращая общие эксплуатационные расходы.
Принцип работы шестеренного насоса
Работа насоса масляного шестеренного НМШ25А (К-700) базируется на классической схеме с двумя эвольвентными шестернями. Ведущая шестерня, соединенная с приводом коробки передач, при вращении создает разрежение в зоне всасывания. Это разрежение затягивает трансмиссионное масло из картера КПП. Зацепляясь, зубья шестерен захватывают жидкость и перемещают ее в камеру нагнетания, где масло вытесняется в напорную магистраль под рабочим давлением. Минимальные зазоры (не более 0,05 мм) между шестернями и корпусом обеспечивают высокую герметичность и объемный КПД, исключая значительные потери и пульсации потока.
Температурный режим работы и срок службы
Данный насос масляный шестеренный НМШ25А (К-700) рассчитан на эксплуатацию в широком диапазоне температур: от -25°C до +90°C. При использовании рекомендованного трансмиссионного масла ТАП-15В и своевременной его замене (каждые 250 моточасов) ресурс агрегата достигает 8000–10000 моточасов. На срок службы напрямую влияют качество фильтрации масла, соблюдение номинального давления и отсутствие перегрузок. Регулярное сервисное обслуживание, включающее проверку зазоров и состояния уплотнений, позволяет максимально продлить ресурс работы.
Область применения и типы оборудования
Насос масляный шестеренный НМШ25А (К-700) является штатным элементом гидравлической системы коробок передач тракторов серий К-700, К-700А, К-701, К-702, К-703 и К-744 «Россия». Он используется для обеспечения рабочего давления в контурах, отвечающих за переключение передач, управление валом отбора мощности (ВОМ) и навесным оборудованием. Таким образом, данная насосная группа критически важна для функционирования сельскохозяйственной, строительной и другой спецтехники в условиях интенсивных нагрузок: при вспашке, проведении бульдозерных работ, транспортировке грузов.
Состав ремкомплекта и часто заменяемые запчасти
Оригинальная поставка насоса от бренда ГИДРАВЛИК включает необходимые элементы для его корректного монтажа: прокладку 700А.17.04.014 и проставку 700А.17.04.050. В процессе эксплуатации наиболее уязвимыми элементами являются уплотнения и сами шестерни.
| Название запчасти | Обозначение | Типичные признаки износа |
|---|
| Прокладка уплотнительная | 700А.17.04.014 | Появление течей масла в месте соединения |
| Проставка установочная | 700А.17.04.050 | Нарушение соосности, вибрации |
| Комплект шестерен | 700А.17.04.021 | Повышенный шум, падение давления и производительности |
Типичные ошибки при подборе насоса
Ошибка 1: Подбор только по геометрии подключения. Недостаточно учитывать лишь присоединительные размеры. Крайне важно убедиться, что номинальное давление (1,6 МПа) и подача (30 л/мин) насоса НМШ25А соответствуют требованиям вашей гидросистемы.
Ошибка 2: Пренебрежение температурным диапазоном. Эксплуатация насоса за пределами -25°C…+90°C может привести к повышенному износу или выходу из строя.
Ошибка 3: Несоответствие типа рабочей среды. Использование масел, не соответствующих спецификации ТАП-15В, ускоряет износ деталей насоса и снижает его ресурс.
Ошибка 4: Монтаж без оригинальных уплотнителей. Применение нештатных прокладок ведет к утечкам масла и потере давления, что напрямую влияет на производительность всей гидростанции.
Расшифровка условного обозначения
Маркировка насоса НМШ25А (К-700) имеет четкую логику. Буква «Н» обозначает «насос», «М» – «масляный», а «Ш» – «шестеренный». Цифры «25» указывают на номинальный рабочий объем в кубических сантиметрах. Литера «А» в конце говорит о модификации, разработанной специально для тракторов К-700. Полное кодовое обозначение модели в каталоге – 700А.17.04.020.
Габаритные и присоединительные размеры
Для успешного монтажа и замены насоса требуется знание его точных размеров. Диаметр входного (всасывающего) патрубка составляет 16 мм, выходного (нагнетательного) – 12 мм. Крепление агрегата к корпусу коробки передач осуществляется через четыре отверстия под болты М8. Межосевое расстояние между шестернями равно 32 мм.

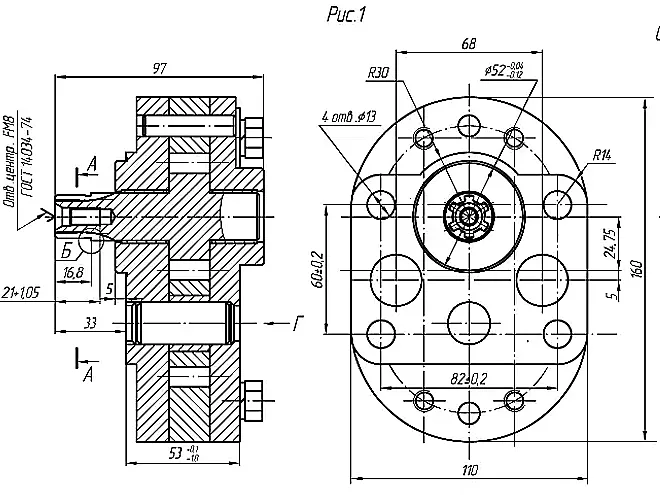

Чертеж с габаритными размерами насоса НМШ25А для проверки посадочного места в КПП.
Схема с присоединительными размерами и отверстиями для крепежа насоса НМШ25А.
Ключевым условием герметичности является использование оригинальной прокладки толщиной 1,2 мм. Насос масляный шестеренный НМШ25А (К-700) спроектирован для установки в коробки передач всех указанных моделей тракторов без каких-либо конструктивных изменений.
Примеры заказа насосов НМШ25А
Для вашего удобства приведем несколько типовых вариантов оформления заказа:
Пример 1: Базовая модель. Насос масляный шестеренный НМШ25А (артикул 700А.17.04.020) в полной комплектации с прокладкой и проставкой для трактора К-700.
Пример 2: Для модельного ряда К-701. Та же модель насоса, полностью совместимая с КПП тракторов К-701. Часто заказывается сельхозпредприятиями для планового ремонта парка техники.
Пример 3: Срочная поставка для сервисного центра. Необходимо 5 единиц насоса НМШ25А с экспресс-доставкой в Ростов-на-Дону в течение 3 рабочих дней. Сопровождается полным пакетом документов, включая сертификат качества.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно выбрать насос НМШ25А по давлению и расходу для конкретной модификации трактора?
Ответ: Для всех тракторов серии К-700, указанных в описании, подходит стандартная модель с номинальным давлением 1,6 МПа и подачей 30 л/мин. Подключение унифицировано. Если в системе ранее использовался данный насос, то он является прямым аналогом для замены.
Вопрос: Каковы сроки поставки и доставки по России и СНГ? Есть ли насосы НМШ25А в наличии на складе?
Ответ: Оригинальные насосы НМШ25А от бренда ГИДРАВЛИК доступны на центральном складе в Туле. Стандартные сроки доставки по России (Москва, СПб, Екатеринбург, Новосибирск, Казань и др.) составляют 2-7 дней в зависимости от удаленности региона. В страны СНГ поставка организуется индивидуально.
Вопрос: Каковы допустимые условия эксплуатации насоса (мороз, открытая площадка, пыль)? Какие требования к маслу?
Ответ: Насос масляный шестеренный НМШ25А (К-700) рассчитан на работу при температурах от -25°C до +90°C. Защищенный корпус из чугуна позволяет ему работать в условиях запыленности. Критически важно использовать чистое трансмиссионное масло ТАП-15В с рекомендуемым интервалом замены, а также поддерживать систему фильтрации масла в исправном состоянии.
Вопрос: Обеспечивается ли совместимость с существующим оборудованием? Возможен ли подбор аналога, если модель трактора старая?
Ответ: Да, насос НМШ25А полностью совместим со всеми модификациями коробок передач тракторов К-700, К-701, К-702, К-703, К-744. Если в вашей гидросистеме ранее был установлен насос с рабочим объемом 25 см³ и давлением до 2,5 МПа, то данная модель является прямым оригинальным аналогом. Наши специалисты готовы провести бесплатную консультацию по подбору.
Поставка и гарантия от ГИДРАВЛИКА
Оригинальный насос масляный шестеренный НМШ25А (К-700) поставляется компанией ГИДРАВЛИКА напрямую от производителя бренда ГИДРАВЛИК. Каждое изделие имеет лазерную маркировку и сопровождается гарантией 12 месяцев. Мы обеспечиваем полное техническое сопровождение, помощь в подборе аналогов для вашей гидросистемы и оперативную доставку в любой регион России и страны СНГ. Для получения консультации и оформления заказа воспользуйтесь формой на сайте 777-gidra.ru или свяжитесь с нами через раздел Контакты.
