Описание и область применения насоса НМШ 32А
Масляный шестеренный насос серии НМШ 32А – МТЗ-2522ДВ является ключевым элементом гидравлических систем, предназначенных для перекачивания минеральных и синтетических масел, а также других нефтепродуктов. Основная функция устройства заключается в создании стабильного давления и обеспечения необходимой производительности в контурах смазки и гидроуправления. Он устанавливается на тракторах марки МТЗ-2522ДВ, но также нашел широкое применение и в других областях промышленности.
Ключевое преимущество данного насоса масляного шестеренного НМШ 32А - МТЗ-2522ДВ – высокая надежность и адаптация к жестким условиям эксплуатации, включая работу при низких температурах. Корпус из серого чугуна СЧ20 обладает повышенной коррозионной стойкостью, что гарантирует длительный ресурс работы даже в агрессивных средах.

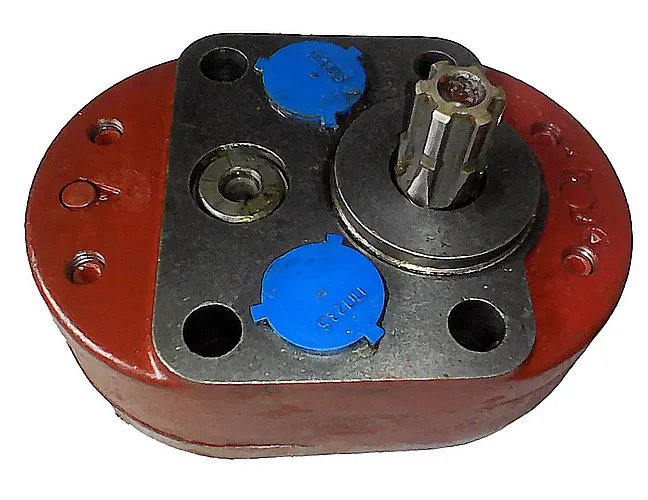

Изображение: Внешний вид насоса НМШ 32А с шестеренным приводом и шлицевым соединением вала.
Основные габариты, вес и кодировка
Насос отличается компактными размерами, что упрощает его монтаж в ограниченном пространстве. Код ТН ВЭД для данного вида продукции: 8413.60.000. Оборудование поставляется в прочной деревянной таре с амортизационными вставками, что предотвращает повреждения при перевозке.
Габаритные параметры насоса НМШ 32А
| Параметр | Значение |
|---|
| Масса, кг | 2.4 |
| Высота, мм | 150 |
| Ширина, мм | 180 |
| Длина, мм | 240 |
Старенький трактор жалуется механику: «Шум какой-то появился в гидросистеме». Механик послушал: «Да это у тебя, дедуля, старый насос масляный шестеренный НМШ 32А - МТЗ-2522ДВ запел от радости, что о нём вспомнили! Пора, впрочем, и на профилактику».
Технические характеристики и параметры работы
Технические свойства масляного насоса НМШ 32А
| Характеристика | Показатель |
|---|
| Номинальная подача (расход), л/мин. | 30 |
| Номинальное рабочее давление, МПа (бар) | 1.6 (16) |
| Максимальное допустимое давление, МПа | 2.5 |
| Номинальный объем, см³ | 32 |
| Номинальная частота вращения вала, об/мин | 1500 |
| Коэффициент подачи (объемный КПД) | 0.85 |
| Тип рабочей среды | Минеральные, синтетические масла, индустриальные жидкости |
| Тип присоединения (фланец/всас/нагнетание) | Фланцевое, шлицевой вал (6 шлицов) |
Принцип действия в составе гидросистемы
Работа насоса масляного шестеренного НМШ 32А - МТЗ-2522ДВ основана на классическом шестеренном принципе. Вращение ведущей и ведомой шестерен, находящихся в плотном зацеплении внутри корпуса, создает зону разрежения во всасывающей полости. Под действием атмосферного давления рабочая среда (масло) поступает в рабочую камеру, захватывается зубьями и переносится к нагнетательному патрубку. В зоне нагнетания, где зубья входят в зацепление, объем уменьшается, что и создает избыточное давление, необходимое для работы гидроприводов, систем смазки или управления.

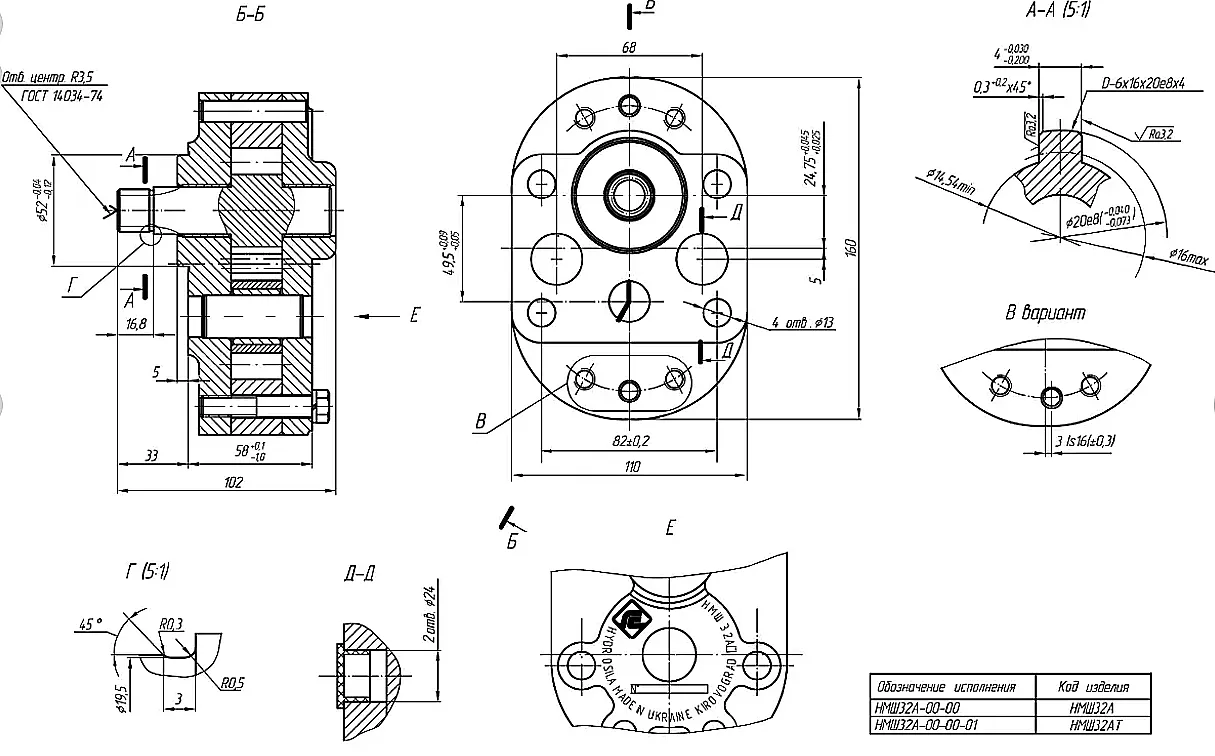

Изображение: Схематичный чертеж насоса НМШ 32А с указанием размеров для подключения.
Преимущества и особенности эксплуатации
Выбор насоса именно этой серии обеспечивает пользователю ряд эксплуатационных выгод:
Минимизация простоев. Совместимость с широким парком оборудования МТЗ-2522 и аналогами других производителей позволяет быстро провести замену без длительных поисков запчастей.
Повышение общего ресурса гидросистемы. Стабильная подача и давление масла, обеспечиваемые насосом, снижают износ сопрягаемых узлов – гидроцилиндров, клапанов, распределителей.
Упрощение технического обслуживания. Конструкция насоса масляного шестеренного НМШ 32А - МТЗ-2522ДВ модульная, что позволяет своевременно заменять изношенные уплотнения и подшипники, не меняя весь агрегат целиком.
Устойчивость к перепадам температур. Способность рабочей среды и материалов насоса функционировать в заявленном диапазоне обеспечивает стабильность работы техники в разное время года.
Режимы работы, температурный диапазон и ресурс
Насос рассчитан на эксплуатацию с циклической и длительной непрерывной нагрузкой. Ключевым фактором, влияющим на срок службы, является соблюдение требований к рабочей среде. Для обеспечения заявленного ресурса в 8000 моточасов необходимо использовать масла с вязкостью от 20 до 50 мм²/с при температуре 50°C, без содержания абразивных частиц и воды.
Допустимый температурный диапазон окружающей среды и рабочей жидкости составляет от -25°C до +85°C. При эксплуатации в морозных условиях рекомендуется использовать масла соответствующего зимнего класса либо проводить предварительный прогрев гидросистемы. Ресурс напрямую зависит от чистоты масла, поэтому регулярная замена фильтров и контроль состояния гидравели является обязательной процедурой.
Типичное оборудование и сферы применения
Базовое назначение насоса – комплектация и модернизация гидравлических систем тракторов Беларус МТЗ-2522ДВ. Однако его рабочие параметры позволяют применять его намного шире:
Сельскохозяйственная техника: другие модели тракторов, комбайны, навесные и прицепные агрегаты, где требуется подача масла под давлением.
Станочное и прессовое оборудование: гидравлические приводы металлорежущих станков, гибочных и штамповочных прессов, ножниц.
Энергетика и коммунальное хозяйство: системы смазки и управления в котельных установках, насосных станциях, компрессорах.
Промышленные гидростанции: в составе насосных групп мобильных и стационарных гидравлических электростанций для питания различного инструмента.
Расшифровка условного обозначения модели
Индекс «НМШ 32А - МТЗ-2522ДВ» содержит всю необходимую информацию:
НМШ – тип агрегата: Насос Масляный Шестеренный.
32 – рабочий объем одной пары шестерен, выраженный в кубических сантиметрах.
А – индекс модификации или исполнения, в данном случае обозначает адаптацию под конкретную модель трактора.
МТЗ-2522ДВ – указание на базовую модель техники, для которой насос предназначен изначально (трактор «Беларус»).
Комплект для ремонта и часто заменяемые детали
Для поддержания насоса масляного шестеренного НМШ 32А - МТЗ-2522ДВ в рабочем состоянии рекомендуем иметь в запасе ремкомплект, включающий наиболее подверженные износу элементы:
Типовой состав ремкомплекта
| Наименование детали | Причина износа / замена |
|---|
| Комплект манжет и уплотнительных колец (сальников) | Потеря эластичности, старение резины, перегрев, попадание абразива на поверхность. |
| Упорная шайба (осевая пластина) | Износ рабочей поверхности от трения о торцы шестерен, особенно при работе на загрязненном масле. |
| Подшипники скольжения (втулки) вала | Естественный износ, недостаточная смазка или попадание посторонних частиц. |
| Стяжные болты корпуса | Пластическая деформация при перетяжке или циклических нагрузках. |
Ошибки при подборе насоса для замены
Чтобы избежать проблем при внедрении или замене насоса, обратите внимание на несколько типичных ошибок:
1. Выбор исключительно по типу присоединения (резьба, фланец), без учета требуемой производительности (л/мин) и номинального давления в системе. Это ведет к недостаточной подаче или перегрузу и быстрому выходу из строя.
2. Игнорирование температурного режима эксплуатации. Установка насоса, не рассчитанного на низкие температуры, в технику, работающую зимой на открытом воздухе.
3. Упущение из вида типа рабочей среды. Использование насоса, предназначенного для минеральных масел, с химически агрессивными жидкостями, например, некоторыми синтетическими составами или эмульсиями.
Как заказать: примеры типичных запросов
Пример 1. Прямая замена: Для ремонтной мастерской в Ростове-на-Дону, обслуживающей парк тракторов МТЗ, стандартный запрос: «Насос масляный шестеренный НМШ 32А - МТЗ-2522ДВ, 5 штук». Оборудование поставляется со склада в Москве.
Пример 2. Проектное внедрение: Предприятие в Екатеринбурге, модернизирующее гидросистему пресса, запрашивает подбор аналога для обеспечения производительности 30 л/мин при давлении 1.6 МПа. Специалисты ГИДРАВЛИКИ подтверждают совместимость НМШ 32А и рекомендуют фильтр тонкой очистки в дополнение.
Пример 3. Комплексная поставка для сервиса: Поставка в Казанию включает не только насос масляный шестеренный НМШ 32А - МТЗ-2522ДВ, но и запасные ремкомплекты, уплотнения, фильтры для предпродажной подготовки техники.
Проверка совместимости по размерам подключения
Для корректного монтажа насоса масляного шестеренного НМШ 32А - МТЗ-2522ДВ на место старого или в новую гидросистему необходимо сверить три группы размеров: межосевое расстояние крепежных отверстий на фланце, диаметр и тип шлицевого соединения вала, а также размеры и шаг резьбы на всасывающем и напорном патрубках (или соответствующих фланцах). Наша техническая поддержка поможет выполнить сверку по предоставленным вами чертежам или фотографиям установочного места.
Типичные вопросы от технических специалистов (FAQ)
Как правильно подобрать модификацию НМШ по давлению и расходу, если старая модель не идентифицирована?
Определите требуемую производительность системы (л/мин) и рабочее давление (МПа). Для тракторов МТЗ-2522ДВ стандартом является модель НМШ 32А с подачей 30 л/мин при 1.6 МПа. Если параметры вашей системы отличаются, свяжитесь с нами для подбора аналога из серии НМШ с другим рабочим объемом (например, 16, 25, 50 см³).
Каковы сроки поставки и наличие насосов НМШ 32А на складе в России?
Базовые модели насосов, включая насос масляный шестеренный НМШ 32А - МТЗ-2522ДВ, находятся на центральном складе в Москве. Доставка по РФ (Москва, СПб, Екатеринбург, Новосибирск, Казань, Ростов1На1Дону) осуществляется в течение 2-4 рабочих дней. В отдаленные регионы и страны СНГ поставка организуется под конкретный заказ, сроки уточняются индивидуально.
Каковы особые условия эксплуатации при работе на морозе или в пыльных цехах?
Для низких температур (от -25°С) обязательно использование зимних масел (ISO VG 22, 32). Перед первым запуском в мороз желателен прогрев масла в баке. В запыленных условиях критически важно следить за состоянием воздушного фильтра на баке и своевременно менять фильтры тонкой очистки масла (рекомендуемая тонкость фильтрации 10-25 мкм).
Возможна ли установка НМШ 32А на оборудование других брендов, и как проверить совместимость?
Да, насосы серии НМШ универсальны и часто используются как аналоги. Для проверки совместимости нужно сравнить: тип и размер присоединения вала (6-шлицевой вал), посадочные размеры фланца, направление вращения и требуемые расходно-давленческие характеристики. Пришлите фото старого насоса и его шильдика, наши инженеры подберут точный аналог или предложат адаптерное решение.
Оборудование под брендом ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА и рассчитано на длительную работу в составе гидравлических систем промышленного и сельскохозяйственного назначения. Мы обеспечиваем полный цикл сопровождения: от технической консультации и подбора оборудования под вашу задачу до быстрой доставки в любой регион России и страны СНГ. Для заказа насоса масляного шестеренного НМШ 32А - МТЗ-2522ДВ или получения спецификации обратитесь к нашим менеджерам через сайт или по телефону. Оставить заявку на расчёт
