Насос НШ 32А-3 (ANTEY) представляет собой шестеренную гидравлическую машину, спроектированную для создания и поддержания стабильного потока рабочей жидкости в системах промышленного и мобильного оборудования. Данная модель служит основным источником давления в гидростанциях, обеспечивая работу приводов, механизмов подъема и поворота в тяжелых условиях эксплуатации.
Ключевые параметры и классификация
Масса насоса составляет 14,8 кг. Габаритные размеры (Д×Ш×В) равны 285×210×195 миллиметров, что является стандартным параметром для данного класса оборудования. Для целей таможенного оформления и международных поставок используется Код ТН ВЭД 8413600000 – насосы объемного вытеснения для жидкостей. Присоединение осуществляется через фланец, соответствующий стандарту ГОСТ 12448-80.
| Параметр | Значение |
|---|
| Масса насоса, кг | 14.8 |
| Габаритные размеры (Д×Ш×В), мм | 285×210×195 |
| Присоединительный фланец | ГОСТ 12448-80 |
| Код ТН ВЭД | 8413600000 |
Условное обозначение модели
Маркировка изделия следует логичной схеме, позволяющей инженеру определить основные параметры без дополнительной документации. НШ указывает на тип конструкции – насос шестеренный. 32 обозначает рабочий объем, равный 32 кубическим сантиметрам за один оборот вала. А символизирует модернизированное конструктивное исполнение, включающее усиленные элементы. 3 соответствует группе по величине рабочего объема в классификации производителя. Добавленный индекс ANTEY гарантирует соответствие повышенным отраслевым стандартам качества и испытаниям.
— Слышал, новый насос НШ 32А-3 (ANTEY) на испытаниях показывал такое давление, что манометр просто сбежал со своего поста! Теперь ищут замену — прибор с более крепкими нервами.
Габаритные и присоединительные размеры
Для корректного монтажа и замены вышедшего из строя оборудования необходимо проверить соответствие посадочных мест. Вал насоса имеет диаметр 25 мм. Посадочный фланец выполнен в форме квадрата со стороной 80 мм. Резьбовые отверстия для подключения гидравлических линий выполнены под штуцер М16×1,5.

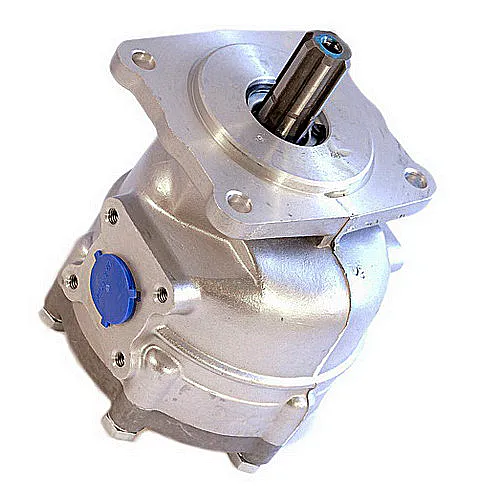

 Технический чертеж НШ 32А-3: Вид спереди с указанием габаритов и расположения крепежных отверстий фланца. |
 Схема подключения: Расположение портов для линий всасывания и нагнетания рабочей жидкости. |
Технические характеристики
| Наименование параметра | Ед. изм. | Значение |
|---|
| Рабочий объем, q | см³ | 32 |
| Номинальное рабочее давление, Pном | МПа [кгс/см²] | 16 [160] |
| Макс. кратковременное давление, P2 | МПа [кгс/см²] | 21 [210] |
| Максимальное (пиковое) давление, P3 | МПа [кгс/см²] | 25 [250] |
| Диапазон частоты вращения | мин⁻¹ | 500 – 3000 |
| Температура рабочей среды | °C | -40 ... +80 |
| Допустимая вязкость рабочей жидкости | мм²/с | 12 – 60 |
| Межсервисный интервал (ресурс до ТО) | час | 5000 |
Преимущества и особенности эксплуатации
Модель НШ 32А-3 (ANTEY) обладает рядом конструктивных решений, которые напрямую влияют на надежность и экономическую эффективность ее применения в составе гидросистемы.
1. Увеличенный ресурс работы. Монолитная конструкция с интегрированными подшипниками скольжения минимизирует радиальные нагрузки на корпус, что снижает износ и увеличивает срок службы даже при высоком давлении и вибрациях.
2. Высокая стабильность давления. Прецизионная обработка шестерен и корпуса, а также наличие компенсационных канавок обеспечивают низкий уровень пульсации потока. Это положительно сказывается на работе всей гидросистемы, снижая износ клапанов и цилиндров.
3. Универсальность подключения. Стандартизированные присоединительные размеры фланца и вала обеспечивают совместимость с широким спектром приводов (электродвигателей, ДВС) и гидравлической аппаратуры, упрощая процедуру замены и модернизации.
4. Адаптация к сложным условиям. Насос НШ 32А-3 (ANTEY) рассчитан на работу в широком температурном диапазоне и в условиях повышенной запыленности. Использование качественных уплотнений минимизирует риск протечек.
5. Удобство технического обслуживания. Конструкция облегчает установку/снятие, а наличие доступных ремкомплектов позволяет быстро восстановить работоспособность насоса на месте, сокращая время простоя техники.
Принцип функционирования в гидросистеме
Шестеренный насос НШ 32А-3 (ANTEY) работает по принципу объемного вытеснения. Вращение ведущей шестерни, передаваемое через вал от привода, зацепляет ведомую шестерню. В зоне всасывания зубья, выходя из зацепления, создают разрежение, которое затягивает рабочую жидкость (масло) из гидробака через всасывающую магистраль. Заполнив впадины между зубьями, жидкость переносится в зону нагнетания. Здесь зубья входят в зацепление, вытесняя масло из полостей и нагнетая его в систему под давлением через напорный порт. Прочный корпус из чугуна марки СЧ20 эффективно воспринимает возникающие при этом радиальные нагрузки.
Температурный режим и ресурс работы
Эксплуатация насоса разрешена в интервале температур рабочей жидкости от -40°C до +80°C. Для обеспечения расчетного ресурса, превышающего 10 000 моточасов, критически важны несколько факторов. Во-первых, качество и чистота гидравлического масла. Рекомендуется использование масел класса ISO VG 46 с уровнем загрязнения, контролируемым системой фильтрации тонкостью не грубее 25 мкм. Во-вторых, соблюдение регламента обслуживания с заменой масла и фильтров. Межсервисный интервал при стандартных условиях составляет 5000 часов. В-третьих, соблюдение номинальных параметров давления и частоты вращения. Хотя насос НШ 32А-3 (ANTEY) допускает кратковременные пики давления до 25 МПа, постоянная работа вблизи этого предела сокращает срок его службы.
Области применения
Данная гидравлическая машина находит применение в качестве привода для множества видов промышленного и мобильного оборудования. Она часто используется в составе насосных групп и гидростанций для обеспечения энергией рабочих органов. Основные сферы использования:
Дорожно-строительная и коммунальная техника: асфальтоукладчики, экскаваторы, бульдозеры, автогрейдеры, фронтальные погрузчики марок «КрАЗ» и других производителей.
Сельскохозяйственные машины: комбайны («Дон» и другие), тракторы («Кировец», «Беларусь»), кормораздатчики и прочая спецтехника.
Карьерные и горнодобывающие машины: самосвалы «БелАЗ» и «МоАЗ», буровые установки, погрузчики.
Промышленное оборудование: прессовое хозяйство, станки, подъемно-транспортные механизмы, линии лесопереработки.
Устойчивость насоса НШ 32А-3 (ANTEY) к вибрациям и перепадам температур сделала его популярным решением для техники, работающей в условиях российского Севера и Сибири.
Состав ремкомплекта и часто заменяемые элементы
Для поддержания работоспособности агрегата в случае износа используются ремкомплекты, включающие наиболее подверженные нагрузкам детали.
| Наименование запчасти | Материал / Тип | Признаки износа / Условия замены |
|---|
| Уплотнение вала (сальник) | Резина, армированная | Появление течи масла по валу, попадание пыли. Чаще всего выходит из строя при нарушении центровки или перегреве. |
| Уплотнительные кольца (O3-rings) | NBR, FKM (для спецжидкостей) | Потеря эластичности, растрескивание, утечки в местах фланцевых соединений. Требуют замены при переходе на другой тип рабочей жидкости. |
| Втулки (подшипники скольжения) | Антифрикционный сплав | Увеличение зазора и шума, падение производительности. Износ усиливается при загрязнении масла абразивными частицами. |
| Шестерни (пара в сборе) | Легированная сталь, закаленная | Появление задиров на рабочих поверхностях, значительное падение давления и КПД. Редкая замена при соблюдении условий фильтрации. |
Типичные ошибки при подборе
Некорректный выбор гидравлического насоса ведет к преждевременным отказам, снижению эффективности и незапланированным простоям техники.
Ошибка 1: Подбор только по присоединительным размерам (фланцу и валу) без учета требуемой производительности и рабочего давления.
Ошибка 2: Игнорирование допусков по температуре рабочей среды, особенно критично для работы в условиях крайнего севера или жаркого климата.
Ошибка 3: Использование рабочей жидкости, не соответствующей рекомендациям по вязкости или типу (например, агрессивные синтетические жидкости без замены уплотнений).
Ошибка 4: Неучет пиковых нагрузок в системе. Подбор насоса только по номинальному давлению, когда в цикле работы регулярно возникают пики, близкие к максимальным.
Ошибка 5: Пренебрежение качеством и частотой сервисного обслуживания, в частности, состоянием системы фильтрации масла.
Примеры заказа типовых конфигураций
В зависимости от нужд заказчика, поставляется базовая модель или комплекты для специфических задач.
Пример 1. Базовая поставка: Насос НШ 32А-3 (ANTEY) в индивидуальной упаковке, с техническим паспортом. Стандартно комплектуется защитной крышкой вала и комплектом уплотнительных колец для минерального масла.
Пример 2. Комплект с адаптацией: Насос НШ 32А-3 (ANTEY) с предустановленным комплектом уплотнений из материала FKM (фторкаучук) для работы на синтетических или биоразлагаемых гидравлических жидкостях (HFD, HEES).
Пример 3. Комплект для ремонта: Насос в сборе + полный ремкомплект РК-НШ-32А (включает сальник, уплотнительные кольца, втулки) для обеспечения долгосрочной эксплуатации с запасом расходных материалов.
Вопросы и ответы (FAQ)
В: Как правильно выбрать модификацию насоса, если известны лишь давление в системе и тип подключения?
О: Ключевыми параметрами для выбора являются: требуемая производительность (л/мин), которая зависит от рабочего объема (32 см³ для НШ-32) и частоты вращения; номинальное давление (16 МПа для данной модели); тип и температура рабочей среды (масло, -40...+80°C). Тип подключения (размеры фланца и вала) должен соответствовать приводу. Консультация инженера ГИДРАВЛИКА поможет избежать ошибок.
В: Каковы сроки поставки насоса НШ 32А-3 по России и в страны СНГ?
О: Ориентировочный срок поставки при заказе в Москву, Санкт-Петербург, Екатеринбург, Новосибирск или Казань составляет 2-3 рабочих дня. В отдаленные регионы РФ и столицы стран СНГ, такие как Минск или Астана, доставка занимает 3-5 рабочих дней через транспортные компании. Актуальное наличие на складах уточняйте у менеджеров.
В: Каковы особые условия эксплуатации, например, при работе в неотапливаемом помещении зимой или в условиях сильной запыленности?
О: Модель НШ 32А-3 (ANTEY) рассчитана на пуск и работу при температуре среды до -40°C, но для этого необходимо использовать морозостойкие масла соответствующей вязкости (например, ISO VG 32). В пыльных условиях критически важно обеспечить герметичность всасывающей линии и регулярно проверять состояние уплотнения вала, чтобы исключить попадание абразива в систему.
В: Можно ли установить насос НШ 32А-3 вместо устаревшей модели другого производителя? Как проверить совместимость?
О: Да, данная модель часто служит аналогом для устаревших насосов. Для проверки совместимости необходимо сравнить: 1) габаритные и присоединительные размеры (фланец 80х80 мм, вал Ø25мм), 2) рабочий объем (32 см³), 3) параметры давления (до 16 МПа номинального). Наши инженеры помогут подобрать точный аналог по предоставленным вами маркировкам или чертежам старого оборудования.
Поставка, гарантия и поддержка
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок и в страны СНГ компанией ГИДРАВЛИКА. Мы обеспечиваем не только продажу, но и полную техническую поддержку: помощь в подборе, консультации по монтажу и замене аналогов. Все поставляемые насосы, включая модель НШ 32А-3 (ANTEY), сопровождаются гарантией производителя. Мы организуем оперативную доставку в любой регион, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города России, а также в Беларусь, Казахстан, Кыргызстан и другие страны СНГ. Для получения подробной информации, технической спецификации или оформления заявки воспользуйтесь формой обратной связи на сайте или перейдите в раздел Контакты.
