Пластинчатый насос 18БГ12-24АМ — это гидравлический агрегат двукратного действия, предназначенный для работы в гидросистемах станочного и прессового оборудования. Данный насос обеспечивает стабильную подачу минерального масла под рабочим давлением, что делает его ключевым элементом в составе промышленных гидростанций. Конструкция с двумя независимыми потоками позволяет использовать его для раздельного управления различными узлами технологической линии.
Вес, габариты и Код ТН ВЭД
Масса агрегата составляет 32 кг. Габаритные размеры компактны: 330 мм в длину, 180 мм в ширину и 180 мм в высоту. Для таможенного оформления используется Код ТН ВЭД 8413500000.
Таблица габаритов и массы насоса 18БГ12-24АМ| Параметр | Значение |
|---|
| Масса, кг | 32 |
| Длина, мм | 330 |
| Ширина, мм | 180 |
| Высота, мм | 180 |

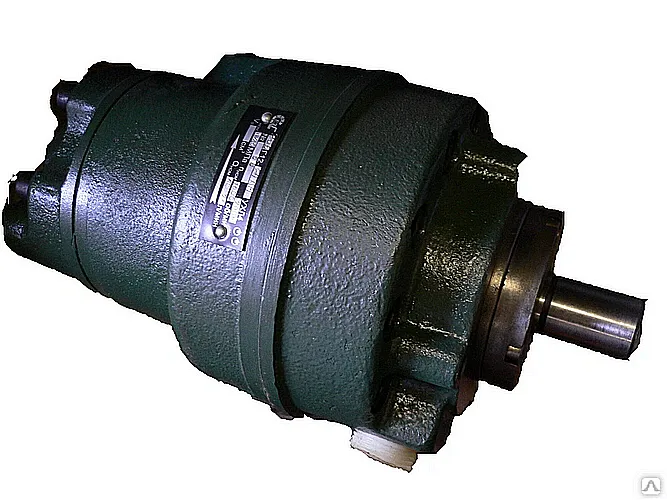

Общий вид пластинчатого насоса 18БГ12-24АМ с указанием присоединительных патрубков и фланца.
Инженер вызывает наладчика и говорит: «Гидростанция не работает! Проверь насос пластинчатый 18БГ12-24АМ». Наладчик, посмотрев, отвечает: «Он-то работает, а вот электрик его не подключил!» Так и бывает — техника готова, а решения где-то рядом.
Технические характеристики насоса пластинчатого 18БГ12-24АМ
Ключевые параметры данного агрегата определяют его область применения и надежность в эксплуатации. Основное внимание уделяется давлению, производительности и ресурсу.
| Характеристика | Значение |
|---|
| Рабочее давление, номинальное (МПа) | 12.5 |
| Рабочее давление, максимальное (МПа) | 14.0 |
| Давление на входе (МПа) | 0.02 |
| Допустимая температура рабочей среды, °С | +10...+50 |
| Тип рабочей среды | Минеральные масла |
| Присоединительные размеры входа/выхода | Резьба Г 3/4" |
| Масса, кг | 32 |
| Общая производительность (подача), л/мин | 56 + 19.4 = 75.4 |
| Рабочий объем, см³ | 45 / 16 |
| Номинальная мощность, кВт | 20.75 |
| Ресурс работы (до снижения параметров на 90%), ч | 5000 |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого 18БГ12-24АМ обеспечивает ряд значимых преимуществ для промышленного предприятия:
Высокая надежность и увеличенный ресурс. Конструкция и материалы рассчитаны на интенсивную эксплуатацию, что снижает частоту ремонтов и стоимость владения. Гарантированный ресурс в 5000 часов подтверждает это.
Стабильность давления и производительности. Агрегат поддерживает заданные гидравлические параметры даже при циклических нагрузках, что критически важно для точности работы прессов и станков.
Универсальность применения. Совместим с большинством типовых промышленных гидросистем на минеральных маслах. Двухпоточность позволяет заменить одним насосом два отдельных агрегата, упрощая монтаж и снижая нагрузку на привод.
Удобство монтажа и сервисного обслуживания. Компактные габариты и стандартные присоединительные размеры (фланец 160 мм) облегчают установку. Конструкция предусматривает возможность замены основных изнашиваемых компонентов без полной разборки.
Принцип работы в составе гидросистемы
Принцип действия насоса основан на вращении ротора с пластинами внутри эллиптического статора. Приводной вал сообщает вращение ротору. Пластины, перемещаясь в пазах ротора, прижимаются к внутренней поверхности статора, создавая герметичные камеры. В зоне всасывания объем камер увеличивается, затягивая масло из гидробака через входной патрубок. В зоне нагнетания объем камер уменьшается, выталкивая масло под давлением в выходную магистраль гидросистемы. Насос пластинчатый 18БГ12-24АМ уникален двухсекционной конструкцией, где два независимых потока формируются в одном корпусе, что позволяет одновременно питать разные контуры с различными требованиями к расходу.
Температурные режимы и факторы, влияющие на срок службы
Рекомендованный диапазон температур рабочего масла — от +10°С до +50°С при вязкости 17–213 сСт. Окружающая среда: от 0°С до +50°С. Агрегат рассчитан на работу в режимах непрерывной эксплуатации и циклической нагрузки с частыми пусками/остановами. Ключевыми факторами, определяющими ресурс, являются качество применяемого масла, эффективность его фильтрации, поддержание давления на входе в пределах нормы (не менее 0.02 МПа для предотвращения кавитации) и своевременность сервисного обслуживания.
Сферы применения и типовое оборудование
Насос пластинчатый 18БГ12-24АМ находит применение в качестве основного или вспомогательного источника давления в широком спектре промышленного оборудования. Его устанавливают в гидравлические станции (гидростанции) металлорежущих станков с ЧПУ, кузнечно-прессового оборудования (гидропрессы, штамповочные машины), литейных машин. Он также используется в системах привода конвейеров, подъемно-транспортных механизмов, технологических линиях по производству строительных материалов и в другом оборудовании, где требуется надежный и производительный гидравлический привод.
Типичные ошибки при подборе
Избегайте следующих распространенных ошибок, чтобы обеспечить долгую и бесперебойную работу гидросистемы:
• Подбор насоса только по диаметру резьбы, без учета требуемого рабочего давления и общего расхода в системе.
• Пренебрежение минимальным давлением на входе (0.02 МПа), что приводит к кавитации и быстрому износу пластин и статора.
• Использование рабочей среды (масла), не соответствующей рекомендованным параметрам по вязкости и чистоте, что сокращает ресурс и снижает производительность.
• Игнорирование климатических условий эксплуатации (низкие температуры) без предварительного подогрева масла в гидробаке.
Условное обозначение модели 18БГ12-24АМ
Маркировка содержит полную информацию об изделии:
• 18 — габарит и обозначение компоновки «2+1».
• БГ — буквенное обозначение типа насоса: пластинчатый, гидравлический.
• 12 — цифровой индекс, означающий номинальное давление 12.5 МПа.
• 24 — рабочий объем основных секций — 45 и 16 см³.
• А — исполнение по присоединительным размерам и типу вала.
• М — модификация, улучшенная по ресурсу и шумовым характеристикам. Данная модель соответствует аналогу НпЛ 45-16/16, но с рядом модернизаций.
Габаритные и присоединительные размеры для монтажа
Для корректной установки и проверки совместимости с приводным электродвигателем необходимы точные размеры. Основные параметры: межосевое расстояние крепежных отверстий фланца, диаметр посадочного места под вал, расположение и тип резьбы всасывающего и напорного патрубков. Фланец выполнен под стандартный двигатель с диаметром 160 мм, что упрощает подбор и центровку. Размеры присоединений — резьба Г 3/4" на входе и выходе.
Детализированный чертеж насоса пластинчатого 18БГ12-24АМ с указанием всех монтажных размеров.
Примеры оформления заказа
При заказе рекомендуем указывать полное наименование, требуемое количество и условия поставки. Примеры формулировок:
• «Насос пластинчатый 18БГ12-24АМ (аналог НпЛ 45-16/16), 2 шт., поставка до склада в Екатеринбург».
• «Насос 18БГ12-24АМ с левым вращением вала (специальное исполнение), 1 шт., срочная поставка в Казань».
• «Ремонтный комплект сальников для насоса 18БГ12-24АМ, 5 комплектов, доставка в Новосибирск».
