Насос пластинчатый 25БГ12-24АМ

Насос пластинчатый 25БГ12-24АМ – это двухпоточный гидравлический агрегат габарита 2+1, предназначенный для стабильной подачи минерального масла в промышленных гидросистемах. Основной задачей данного насоса является обеспечение непрерывного рабочего потока в оборудовании металлургии, деревообработки, упаковочных линий и прессовых установок. Его конструкция нерегулируемого двукратного действия гарантирует постоянное направление потока даже при высоких нагрузках, что делает насос пластинчатый 25БГ12-24АМ надежным узлом любой гидравлической станции.

Описание и технические параметры

Агрегат представляет собой компактное решение для систем, требующих раздельной подачи рабочей жидкости на два контура. В основе его работы лежит роторно-пластинчатый механизм, что обеспечивает плавность хода и низкий уровень пульсаций давления. Насос пластинчатый 25БГ12-24АМ рассчитан на номинальное давление 12.5 МПа, что соответствует потребностям большинства станков и прессового оборудования. Его производительность составляет 56 л/мин по основной секции и 25.5 л/мин по дополнительной, что позволяет эффективно обслуживать сложные гидравлические схемы.

Основные технические характеристики насоса пластинчатого 25БГ12-24АМ:

Масса, габариты и код ТН ВЭД

Для удобства интеграции в существующие гидростанции важно знать точные размеры и массу агрегата. Насос пластинчатый 25БГ12-24АМ компактен и обладает оптимальным соотношением габаритов к производительности.

Насос пластинчатый 25БГ12-24АМ. Бренд: ГИДРАВЛИК. Вес: 32KGM.

— Инженер на стройке спрашивает коллегу: «Ты готов к давлению?» — «Я как насос пластинчатый 25БГ12-24АМ: два потока, двенадцать с половиной мегапаскалей — всегда готов!»

Преимущества и особенности эксплуатации

Выбор данного гидронасоса для модернизации или ремонта гидросистемы дает ряд значимых эксплуатационных преимуществ:

• Снижение простоев оборудования. Высокий ресурс и надежная конструкция минимизируют незапланированные остановки на ремонт, обеспечивая стабильность производственного процесса.
• Универсальность и совместимость. Присоединительные размеры и рабочие параметры соответствуют отечественным и международным стандартам, что позволяет использовать насос пластинчатый 25БГ12-24АМ как прямой аналог для замены изношенных агрегатов многих производителей, включая НпЛ 45-20/16.
• Простота монтажа и обслуживания. Компактные габариты и стандартизированные фланцевые соединения упрощают установку и интеграцию в насосную группу. Конструкция рассчитана на простое сервисное обслуживание.
• Стабильность параметров. Двухпоточная схема и пластинчатая конструкция обеспечивают равномерную подачу масла с минимальными пульсациями, что положительно сказывается на работе всего гидравлического контура.
• Эффективная работа при высоком давлении. Способность длительно работать на номинальном давлении 12.5 МПа делает этот насос пластинчатый 25БГ12-24АМ идеальным для прессов и другого силового оборудования.

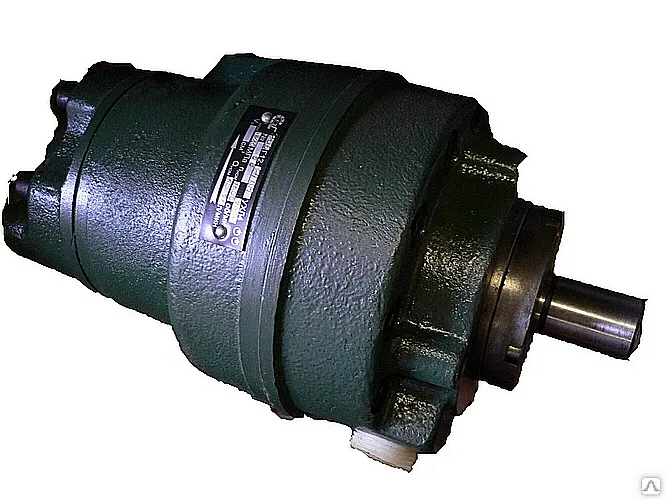

Насос пластинчатый 25БГ12-24АМ: внешний вид, габариты 330x180x180 мм, фланцевое подключение.

Принцип работы и устройство

Пластинчатый насос функционирует за счет вращения ротора, установленного эксцентрично относительно статора. В пазах ротора свободно перемещаются пластины. При вращении под действием центробежной силы пластины прижимаются к внутренней поверхности статора, создавая герметичные камеры. Объем этих камер изменяется при вращении: увеличивается в зоне всасывания, где происходит забор масла из гидробака через входной порт, и уменьшается в зоне нагнетания, выталкивая жидкость под давлением в напорную линию. В модели 25БГ12-24АМ этот процесс происходит одновременно в двух независимых секциях (2+1), что и формирует два потока с разной производительностью. Ключевыми элементами, обеспечивающими герметичность и долговечность, являются уплотнительные кольца, пластины и подшипниковые узлы.

Температурный режим, ресурс и условия эксплуатации

Для обеспечения заявленного ресурса в 5000 часов и более необходимо соблюдение регламентных условий. Насос пластинчатый 25БГ12-24АМ рассчитан на работу с минеральным маслом, температура которого должна находиться в диапазоне от +10°C до +50°C. Температура окружающей среды может варьироваться от 0°C до +50°C. При эксплуатации в неотапливаемых цехах или в зимний период требуется предварительный прогрев гидравлической жидкости до минимально допустимой температуры. Режим работы – продолжительный (S1). На ресурс напрямую влияют три фактора: качество масла и его чистота (обязательна установка фильтра тонкой очистки на входе), отсутствие кавитации за счет поддержания необходимого давления на всасывании и своевременность технического обслуживания. Пренебрежение этими условиями ведет к ускоренному износу пластин и уплотнений.

Область применения и типовое оборудование

Данная модель гидронасоса востребована в отраслях, где необходима надежная и стабильная гидравлика среднего и высокого давления. Основные сферы использования:

• Металлообработка: гидравлические прессы, гибочные станки, станки с ЧПУ с гидроприводом.
• Деревообработка: прессы для изготовления плит, кромкооблицовочные станки.
• Упаковочная промышленность: автоматы для формовки, прессования и упаковки.
• Спецтехника и ремонтные мастерские: в составе стационарных и мобильных гидравлических станций (гидростанций) для силовых операций.
• Общее машиностроение: в составе гидросистем различных станков и автоматических линий.

Насос пластинчатый 25БГ12-24АМ часто выбирают для замены устаревших или вышедших из строя агрегатов в рамках модернизации без полной переделки гидравлической схемы.

Расшифровка условного обозначения и состав ремкомплекта

Маркировка 25БГ12-24АМ несет в себе полную информацию об агрегате:
• 25 – габарит насоса и присоединительных размеров.
• Б – исполнение (безредукторный).
• Г – тип изделия (гидравлический насос).
• 12 – номинальное давление (12.5 МПа).
• 24 – конструктивное исполнение корпуса и вала.
• А – модификация.
• М – климатическое и монтажное исполнение.

В процессе эксплуатации наиболее подвержены износу следующие детали, которые чаще всего входят в ремкомплект:

Типичные ошибки при подборе насоса

Чтобы избежать несоответствия и преждевременного выхода из строя, при выборе аналога или замене не рекомендуется:

1. Ориентироваться только на присоединительные размеры. Необходимо сверять рабочий объем, номинальную подачу и, главное, максимальное рабочее давление.
2. Игнорировать тип рабочей среды. Использование неподходящих жидкостей (например, водомасляных эмульсий или жидкостей на синтетической основе без подтверждения совместимости) приводит к быстрому разрушению уплотнений.
3. Не учитывать температурный диапазон. Работа при температурах масла ниже +10°C без подогрева вызывает повышенный износ и риск раскола пластин.
4. Пренебрегать условиями всасывания. Недостаточное давление на входе (менее 0.02 МПа) ведет к кавитации, разрушающей внутренние поверхности насоса.

Для точного подбора насоса пластинчатого 25БГ12-24АМ под вашу систему рекомендуем обратиться за консультацией к нашим специалистам через сайт https://777-gidra.ru.

Примеры оформления технического задания на заказ

Для корректного формирования заявки укажите следующие данные:

Пример 1 (базовая поставка):
Наименование: Насос пластинчатый 25БГ12-24АМ. Исполнение: стандартное, правое вращение вала (со стороны привода). Количество: 2 шт.
Пример 2 (с особыми условиями):
Наименование: Насос пластинчатый 25БГ12-24АМ. Исполнение: левое вращение вала (специальный заказ). Упаковка: индивидуальная, деревянный ящик. Количество: 1 шт.
Пример 3 (комплексный заказ):
Насос пластинчатый 25БГ12-24АМ – 3 шт., Ремонтный комплект РК-25БГ – 1 комплект, Маслофильтр тонкой очистки – 2 шт.

Часто задаваемые вопросы (FAQ)

Как выбрать между данной моделью и другими насосами серии?
Ключевыми критериями являются требуемое давление (до 12.5 МПа) и двухпоточная подача (56 и 25.5 л/мин). Если вам нужен один поток и другое давление, следует рассматривать иные габариты, например, 14 или 32. Наш инженер поможет с подбором по вашим параметрам расхода и давления.

Каковы сроки поставки по России и наличие на складе?
Базовая модель насоса пластинчатого 25БГ12-24АМ часто находится на центральном складе в Москве. Доставка в регионы (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) осуществляется в срок от 3 до 7 рабочих дней транспортными компаниями. Поставки в страны СНГ организуются индивидуально.

Какие особые условия эксплуатации нужно соблюдать в российском климате?
При монтаже в неотапливаемых помещениях или на открытых площадках критически важно контролировать температуру гидравлического масла. Перед пуском его необходимо прогреть до минимально допустимых +10°C. Рекомендуется использовать масла с всесезонным диапазоном вязкости и предусмотреть утепление гидробака.

Как проверить совместимость фланцев с моим оборудованием?
Присоединительные размеры данного насоса соответствуют ГОСТ 13824-80. Для проверки достаточно сверить диаметр расположения крепежных отверстий (около 40 мм) и посадочный размер фланца. При наличии сомнений вышлите фото или чертеж вашего узла подключения для верификации.

ГИДРАВЛИКА является официальным поставщиком продукции бренда ГИДРАВЛИК и осуществляет поставки надежного промышленного оборудования, включая насос пластинчатый 25БГ12-24АМ, по всей территории России и в страны СНГ. Мы гарантируем оригинальное качество, полное соответствие техническим паспортам и оперативную доставку. Для получения детальной технической консультации, подбора аналога под вашу гидросистему или оформления заказа, воспользуйтесь формой обратной связи на нашем сайте https://777-gidra.ru или свяжитесь с нами через раздел Контакты.
