Описание и назначение

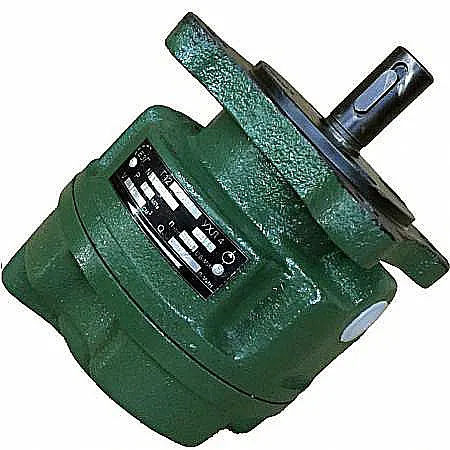

Двухпоточный пластинчатый насос 5БГ12-24АМ – это гидравлический агрегат габарита 2+1, предназначенный для нерегулируемой подачи минерального масла в промышленные гидравлические системы. Основная функция данного гидронасоса – обеспечение стабильного и постоянного потока рабочей жидкости в двух независимых контурах, что критически важно для сложного промышленного оборудования, такого как станки, прессы и спецтехника.
Ключевые массогабаритные параметры
Насос пластинчатый модели 5БГ12-24АМ характеризуется компактным исполнением. Его масса составляет 32 килограмма. Оборудование разработано с учётом требований к размещению в стеснённых условиях гидростанций.
Для таможенного оформления применяется код ТН ВЭД 8413 50 000.
| Параметр | Значение |
|---|
| Масса, кг | 32 |
| Длина, мм | 330 |
| Ширина, мм | 180 |
| Высота, мм | 180 |
Габаритный чертеж насоса 5БГ12-24АМ. Указаны основные посадочные размеры для интеграции в гидростанцию.
«Новый сотрудник на складе искал «пластинчатый насос» и принёс пакет с кулера. Пришлось объяснять, что насос пластинчатый 5БГ12-24АМ – это всё-таки немного сложнее, чем набор одноразовой посуды.»
Эта шутка подчеркивает важность точности технической терминологии при заказе специализированных узлов.
Технические характеристики модели
| Параметр | Значение |
|---|
| Рабочее давление, МПа (номинальное / предельное) | 12.5 / 14.0 |
| Подача (производительность), л/мин (контур 1 / контур 2) | 56.0 / 5.4 |
| Рабочий объем, см³ (контур 1 / контур 2) | 45 / 5 |
| Частота вращения вала, об/мин (номин. / мин. / макс.) | 1500 / 1200 / 1800 |
| Тип рабочей среды (гидравлическая жидкость) | Минеральные масла (ГОСТ 17479.3-85) |
| Диапазон рабочих температур масла, °C | +10 … +50 |
| Масса, кг | 32 |
| Присоединительные размеры (габариты корпуса), мм | 330×180×180 |
Преимущества и особенности эксплуатации
Выбор в пользу насоса пластинчатого 5БГ12-24АМ обусловлен рядом ключевых эксплуатационных выгод для технического специалиста и предприятия в целом:
1. Увеличение ресурса работы оборудования. Конструкция ротора с пластинами и качественные материалы обеспечивают заявленный ресурс в 5000 часов, что напрямую снижает затраты на плановое и внеплановое сервисное обслуживание.
2. Стабильность давления в двух независимых контурах. Двухпоточная схема позволяет запитывать различные исполнительные механизмы от одного привода, оптимизируя компоновку гидростанции и обеспечивая независимую работу линий с разной производительностью (56 и 5.4 л/мин).
3. Удобство монтажа и совместимость. Типовые присоединительные размеры и фланец приводного вала позволяют интегрировать данный пластинчатый насос в большинство стандартных гидравлических схем без существенной переделки рамы или фундамента. Насос пластинчатый 5БГ12-24АМ легко встраивается в существующую насосную группу.
4. Снижение общих простоев. Высокая надёжность агрегата и его устойчивость к перегрузкам минимизируют риски внезапной остановки всего технологического цикла из-за выхода из строя силового гидроузла. Этот пластинчатый насос рассчитан на постоянную нагрузку.
5. Совместимость с типовыми гидросистемами. Агрегат рассчитан на работу с широко распространёнными минеральными маслами и предназначен для давлений до 12.5 МПа, что покрывает потребности значительного сегмента промышленного оборудования.
Принцип работы и конструкция
Насос пластинчатый 5БГ12-24АМ относится к объёмным гидромашинам двукратного действия. При вращении приводного вала центробежная сила выдвигает пластины из пазов ротора, прижимая их к поверхности статора эллиптической формы. В результате между пластинами, ротором и статором образуются замкнутые камеры переменного объёма.
В зоне увеличения объёма камеры создаётся разрежение, и рабочая жидкость (масло) поступает из всасывающей магистрали. При дальнейшем вращении объём камеры уменьшается, что приводит к росту давления и вытеснению жидкости в напорную линию. Двухпоточность реализована за счёт особой конструкции распределителя, позволяющей разделять потоки на два независимых выхода. Именно поэтому пластинчатый насос 5БГ12-24АМ так востребован в системах с несколькими потребителями.
Температурный режим и ресурс
Эксплуатационный ресурс насоса пластинчатого 5БГ12-24АМ, составляющий 5000 часов до первого капремонта, достижим только при строгом соблюдении температурного режима и требований к рабочей среде. Оптимальная температура масла в системе должна находиться в диапазоне от +10°C до +50°C. Холодный пуск при более низких температурах без предварительного подогрева масла ведёт к резкому росту вязкости, повышенным нагрузкам на пластины и значительному износу.
Ключевыми факторами, продлевающими срок службы, являются: качественная фильтрация масла (рекомендуется установка фильтров тонкой очистки), использование жидкостей, соответствующих паспортным требованиям по вязкости (17-213 сСт), и регулярная замена масла с интервалом, не превышающим 500 моточасов. Насос пластинчатый 5БГ12-24АМ рассчитан на работу в режиме продолжительной непрерывной нагрузки.
Область применения и устанавливаемое оборудование
Данная модель гидронасоса находит применение в различных отраслях промышленности, где требуется надёжный источник постоянного потока гидравлической жидкости. Область применения насоса пластинчатого 5БГ12-24АМ включает:
Станочное оборудование: Литьевые машины, металлорежущие и деревообрабатывающие станки, гибочные комплексы.
Прессовое оборудование: Штамповочные и ковочные прессы, пресс-автоматы для пакетирования.
Спецтехника: Системы гидроусилителя рулевого управления, гидравлические приводы технологических манипуляторов.
Оборудование общего назначения: Промышленные гидростанции, насосные группы систем смазки и охлаждения.
Типы изнашиваемых деталей и ремонтный комплект
Для обеспечения сервисного обслуживания рекомендуем уточнять наличие ремкомплектов. Наиболее подвержены износу в насосе пластинчатом 5БГ12-24АМ следующие компоненты:
| Наименование запчасти | Условия, влияющие на износ |
|---|
| Пластины (ламели) | Абразивный износ при некачественной фильтрации масла, ударные нагрузки |
| Уплотнения вала (манжеты) | Термическое старение при превышении температурного режима, загрязнение |
| Распределительные диски (шиберы) | Износ торцевых поверхностей из-за загрязнённой рабочей среды |
| Подшипники ротора | Радиальные нагрузки, недостаточная смазка |
| Уплотнительные кольца статора | Потеря эластичности, химическая несовместимость с маслом |
Типичные ошибки при подборе гидронасоса
Во избежание некорректной работы и преждевременного выхода из строя, при выборе насоса необходимо избегать следующих ошибок:
1. Выбор только по присоединительным размерам без учёта требуемого давления (12.5 МПа) и расхода (56/5.4 л/мин).
2. Игнорирование температурного диапазона работы окружающей среды и рабочей жидкости.
3. Применение несоответствующего типа рабочей среды, например, жидкостей на синтетической основе, если не подтверждена их совместимость.
4. Неучёт направления вращения вала (стандартное – правое).
5. Пренебрежение требованиями к качеству масла и фильтрации, что напрямую влияет на ресурс работы пластинчатого насоса.
Условное обозначение модели 5БГ12-24АМ
Индекс насоса подчиняется определённой логике, понятной для специалиста:
– 5 — тип насоса: двухпоточный.
– Б — исполнение: баковое (с возможностью подпитки из бака).
– Г — род рабочего органа: гидравлический (пластинчатый).
– 12 — номинальное рабочее давление, делённое на 10: 12.5 МПа.
– 24 — условный габарит (2+1).
– А — модификация конструкции.
– М — тип сборки: моноблочный.
Таким образом, насос пластинчатый 5БГ12-24АМ — это моноблочный двухпоточный гидронасос бакового исполнения, рассчитанный на давление 12.5 МПа.
Примеры оформления заказа
Для ускорения процесса оформления заявки можно использовать следующие типовые формулировки:
1. Базовая модель: «Насос пластинчатый 5БГ12-24АМ, правое вращение вала, 3 шт.»
2. Комплектная поставка: «Насос 5БГ12-24АМ в сборе с электродвигателем 15 кВт, 2 комплекта.»
3. Специальное исполнение: «Насос пластинчатый 5БГ12-24АМ-Л (левое вращение), 1 шт. для модернизации пресса модели П6328.»
Поставки по РФ и СНГ
Бренд ГИДРАВЛИК, официальным поставщиком которого является компания ГИДРАВЛИКА, осуществляет прямые поставки гидравлического оборудования по всей территории России и стран СНГ. Доставка осуществляется в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также другие города и регионы. Наши специалисты готовы предоставить детальную техническую консультацию по подбору, монтажу и обслуживанию оборудования, а также помочь в подборе прямого аналога насоса пластинчатого 5БГ12-24АМ под вашу существующую гидросистему.
Оставить заявку на расчёт стоимости, уточнение сроков поставки или получение консультации можно через удобную форму на сайте 777-gidra.ru или связавшись с нами через раздел Контакты.
