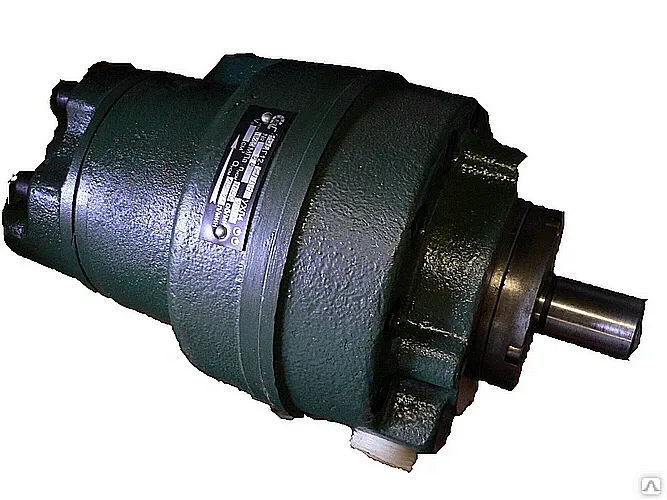

Гидравлический насос пластинчатый 8БГ12-24АМ представляет собой двухпоточный агрегат габарита 2+1, предназначенный для надежного обеспечения рабочей жидкостью гидравлических систем промышленного оборудования. Данный нерегулируемый гидронасос двойного действия стабильно подает минеральное масло в две независимые линии, что делает его идеальным решением для металлообрабатывающих станков, прессового и автоматизированного оборудования. Первичному, более мощному потоку со стороны, противоположной приводу, соответствует расход 56 л/мин, а вторичному, со стороны привода – 9 л/мин.
Ключевые параметры: масса, габариты и классификация
Масса агрегата составляет 32 кг, что в совокупности с компактными размерами (330×180×180 мм) упрощает его интеграцию в существующие схемы даже в условиях ограниченного пространства монтажа. Данная модель классифицируется как промышленное гидравлическое оборудование. Код ТН ВЭД: 841360000, что подтверждает соответствие техническому регламенту Таможенного союза ТР ТС 010/2011.
| Параметр |
Значение |
| Масса, кг |
32 |
| Габаритные размеры (Д×Ш×В), мм |
330×180×180 |
«Инженеры выбирают пластинчатый насос 8БГ12-24АМ за стабильность. Он как надежный собеседник – не позволяет давлению в системе падать, даже когда все остальные агрегаты уже «сложили пластины»».
Основные технические характеристики пластинчатого насоса
| Наименование параметра |
8БГ12-24АМ |
| Рабочий объем основного/вспомогательного насоса, см³ |
45 / 8 |
| Номинальная подача (основной/вспомогательный), л/мин |
56 / 9 |
| Давление нагнетания, МПа |
Номинальное |
12.5 |
| Предельное (пиковое) |
14.0 |
| Давление на входе (всасывания), МПа |
0.02 |
| Частота вращения вала, об/мин |
Номинальная |
1500 |
| Минимальная |
1200 |
| Максимальная |
1800 |
| Номинальная потребляемая мощность, кВт |
18.16 |
| Расчетный ресурс работы до 90% сохранения параметров, часов |
5000 |
| Эксплуатационные условия |
8БГ12-24АМ |
| Тип рабочей среды |
Минеральные гидравлические масла |
| Допустимая температура рабочей среды, °С |
Минимальная |
+10 |
| Максимальная |
+50 |
| Диапазон температур окружающего воздуха, °С |
Минимальная |
0 |
| Максимальная |
+50 |
| Диапазон кинематической вязкости масла, сСт |
17 – 213 |
| Климатическое исполнение и категория размещения |
УХЛ4 |
| Преобладающее направление вращения вала |
Правое (по часовой стрелке) |
| Эквивалентный современный аналог |
НпЛ 45-8/16 |
Принцип работы и конструктивные особенности
Функционирование насоса пластинчатого 8БГ12-24АМ основано на вращении ротора с радиальными пазами, в которых свободно перемещаются пластины. Центробежная сила и давление рабочей жидкости выдвигают пластины, создавая герметичный контакт со статором. Объем рабочих камер, образуемых между соседними пластинами, ротором и статором, изменяется циклически. На участке всасывания он увеличивается, обеспечивая забор масла, а на участке нагнетания – уменьшается, выталкивая жидкость в напорную магистраль. Двухпоточность достигается за счет внутренней конструктивной схемы, позволяющей разделять потоки на два независимых выхода, что и является ключевой особенностью именно этой модели.
Преимущества и особенности эксплуатации
Интеграция насоса 8БГ12-24АМ в гидросистему предоставляет ряд технических и экономических выгод:
- Сокращение расходов на парк оборудования: Один двухпоточный агрегат заменяет два отдельных насоса, уменьшая стоимость комплектации, занимаемую площадь и сложность монтажа.
- Повышение общей надежности гидростанции: Проверенная конструкция пластинчатого насоса с двойным действием обеспечивает минимальную пульсацию давления и стабильный поток, что положительно сказывается на ресурсе всей системы, включая клапаны и исполнительные механизмы.
- Удобство сервисного обслуживания: Конструкция предусматривает возможность быстрой замены изнашиваемых элементов (пластин, уплотнений) без полной разборки корпуса, что сокращает время ремонта и простой оборудования.
- Широкая совместимость: Насос пластинчатый 8БГ12-24АМ рассчитан на работу с типовыми минеральными маслами и совместим по присоединительным размерам с большинством советских и российских гидравлических систем.
- Оптимальные рабочие режимы: Предназначен для длительной эксплуатации в условиях циклических и постоянных нагрузок, характерных для промышленного производства.
Срок службы и факторы, влияющие на ресурс
Номинальный ресурс насоса 8БГ12-24АМ до снижения производительности на 10% составляет 5000 часов непрерывной работы. Ключевыми факторами, определяющими достижение этого показателя, являются:
- Качество и состояние рабочей жидкости: Строгое соблюдение требований по вязкости (17-213 сСт), использование масел без абразивных примесей и контроль кислотного числа.
- Степень фильтрации масла: Обязательное применение фильтров тонкой очистки с уровнем фильтрации не ниже 25 мкм на линии всасывания и 10 мкм в системе подпитки.
- Соблюдение температурного режима: Работа вне диапазона +10…+50°C для масла приводит к ускоренному износу пластин и корпуса, увеличению внутренних утечек.
- Поддержание корректного давления всасывания: Превышение допустимого разрежения на входе (более 0.02 МПа) вызывает кавитацию и разрушение рабочих поверхностей.
Области применения и типы оборудования
Двухпоточная схема пластинчатого насоса 8БГ12-24АМ делает его востребованным в тех системах, где требуется питание двух контуров с разными потребностями в расходе. Он успешно применяется на:
- Металлообрабатывающих станках: Токарных, фрезерных, шлифовальных станках с ЧПУ для подачи в гидроцилиндры зажимных патронов, подвижных столов, револьверных головок.
- Прессовом оборудовании: Гидравлические прессы для штамповки, гибки, запрессовки, где один поток отвечает за основной рабочий цилиндр, а второй – за вспомогательные механизмы (выталкиватели, фиксаторы).
- Технологических линиях: Автоматические линии сборки, упаковочные машины, роботизированные комплексы.
- Мобильной и строительной технике: Экскаваторы, погрузчики, манипуляторы, а также в системах управления спецтехники, требующих раздельного питания разных агрегатов.
- Станочных гидростанциях и насосных группах, используемых для ремонта и обслуживания крупного оборудования.
Состав ремкомплекта и наиболее изнашиваемые детали
Для насоса пластинчатого 8БГ12-24АМ доступны ремкомплекты, включающие детали, подверженные естественному износу. Первыми выходят из строя элементы, непосредственно контактирующие с рабочей средой и участвующие в создании давления.
| Наименование детали |
Типичная причина износа / замены |
| Пластины (лопатки) |
Абразивный износ торцов и рабочих кромок при наличии загрязнений в масле. Потеря геометрии приводит к падению производительности и росту утечек. |
| Рабочие кольца (статор) |
Износ внутренней профилированной поверхности, образование рисок и задиров из-за плохой фильтрации масла или кавитации. |
| Уплотнительные кольца и манжеты вала |
Усталость материала, потеря эластичности при работе в высокотемпературном режиме или с несовместимыми жидкостями. Приводят к внешним утечкам масла. |
| Торцевые распределительные диски (боковины) |
Износ уплотнительных и разгрузочных поверхностей, контактирующих с торцами ротора и пластин. Основной симптом – рост внутренних перетечек. |
Шифр обозначения модели 8БГ12-24АМ
Маркировка изделия подчиняется отраслевой системе обозначений: «8» указывает на двухпоточное исполнение насоса; «Б» – баковое исполнение (для монтажа на бак); «Г» – гидравлический; «12» – номинальное давление нагнетания 12.5 МПа; «24» – габарит по ГОСТ, соответствующий исполнению 2+1; «А» – обозначение модификации; «М» – климатическое исполнение для умеренного и холодного климата. Это позволяет техническому специалисту однозначно идентифицировать ключевые параметры агрегата по его индексу.
Габаритные и присоединительные размеры для проверки совместимости
Перед заказом и заменой насоса пластинчатого 8БГ12-24АМ инженеру необходимо сверить посадочные и присоединительные размеры с требованиями существующей установки.
Чертеж насоса пластинчатого 8БГ12-24АМ демонстрирует ключевые монтажные расстояния, расположение вала, сливных и напорных портов. Особое внимание следует уделить межосевому расстоянию крепежных отверстий на фланце, диаметру и типу резьбы присоединительных патрубков, а также положению и типу приводного вала. Точное соответствие этих параметров гарантирует беспроблемную установку агрегата без необходимости доработки рамы или трубопроводов.
Типичные ошибки при подборе насоса для замены
Снижения риска внеплановых простоев из-за несоответствия насоса можно избежать, если учесть следующие распространенные ошибки:
- Подбор исключительно по присоединительным размерам, без учета требуемого рабочего давления (12.5 МПа номинальное) и расхода (56 и 9 л/мин). Установка насоса с меньшим давлением приведет к неработоспособности системы, с большим – к перегрузке и преждевременному износу.
- Игнорирование температурного диапазона эксплуатации. Применение насоса в помещении с температурой окружающего воздуха ниже 0°C без соответствующего подогрева масла запустит его «на сухую», что вызовет моментальный критический износ пластин и статора.
- Использование нерегламентированной рабочей жидкости. Заправка системы жидкостями на водной основе, СПГ или маслами с неподходящей вязкостью и присадками гарантированно выведет насос пластинчатый 8БГ12-24АМ из строя в кратчайшие сроки.
- Пренебрежение проверкой направления вращения вала. Стандартное исполнение – правое вращение. Установка насоса на привод с левым вращением без специального заказа соответствующей модификации сделает агрегат неработоспособным.
Примеры оформления заказа для конкретных задач
- Замена в действующей системе: «Насос пластинчатый 8БГ12-24АМ, правое вращение, для минерального масла И-40А, поставка в стандартной заводской упаковке с паспортом».
- Комплектация новой гидростанции: «Насос пластинчатый 8БГ12-24АМ с левым вращением (спецзаказ) для интеграции в гидростанцию модели СГ-70. Комплект крепежа и прокладок».
- Заказ с сервисным обслуживанием: «Насос пластинчатый 8БГ12-24АМ плюс ремкомплект РК-8БГ (пластины, уплотнения). Отгрузка самовывозом со склада в Екатеринбурге».
Оборудование под брендом ГИДРАВЛИК поставляется компанией «ГИДРАВЛИКА» с гарантией 12 месяцев. Мы обеспечиваем профессиональную техническую консультацию, помощь в подборе аналога под вашу существующую систему и оперативную отгрузку со склада. Доставка осуществляется во все регионы России и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Беларусь и Казахстан. Для получения детального коммерческого предложения и обсуждения технических условий оставьте заявку на сайте или свяжитесь с нашими специалистами через раздел Контакты.
