Насос пластинчатый 2Г12-54АМ-2,5 – это регулируемый агрегат, предназначенный для создания и поддержания давления масла в гидравлических системах промышленного оборудования. Его ключевой функцией является подача рабочей жидкости с регулируемым по величине потоком, что позволяет гибко управлять работой исполнительных механизмов. Установка насоса пластинчатого 2Г12-54АМ-2,5 актуальна для станков, прессов и другой техники, где требуется плавное изменение скорости.
Модель относится к категории насосов однократного действия с дистанционной регулировкой рабочего объема. Вращение вала – правое (по часовой стрелке со стороны привода). Номинальная мощность потребления составляет 3,6 кВт. Изделие соответствует техническим условиям ТУ 2.053.1765-85 и производится на мощностях Елецкого завода гидропривод.
Габариты и вес насоса
Масса агрегата составляет 36 кг. Габаритные размеры насоса пластинчатого 2Г12-54АМ-2,5 приведены в таблице ниже. Это важно для планирования монтажа в составе гидростанции или насосной группы на существующем оборудовании. Код ТН ВЭД для подобного гидравлического оборудования – 8413.
| Типоразмер |
B |
B1 |
H |
H1 |
H2 |
L |
l1 |
l2 |
l3 |
l4 |
d1 |
d2 |
d3 |
d4 |
| 2Г12-54АМ-2,5 |
438 мм |
228 мм |
194 мм |
90 мм |
80 мм |
220 мм |
27 мм |
4 мм |
35 мм |
42 мм |
49 мм |
K1" |
К3/4" |
К1/8" |

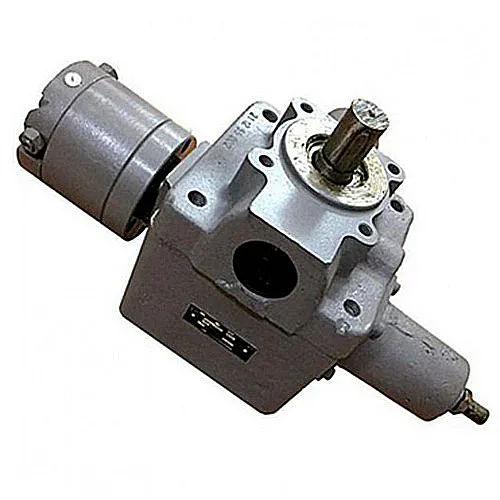

Внешний вид насоса пластинчатого 2Г12-54АМ-2,5.
— Почему пластинчатый насос такой тихий?
— Он боится, что его внезапно заменят на шестерёнчатый! А шуметь — это навлекать на себя внимание.
Из жизни насоса пластинчатого 2Г12-54АМ-2,5.
Ключевые технические параметры
Производительность и рабочие давления – основные критерии при выборе модели насоса пластинчатого 2Г12-54АМ-2,5. В таблице представлены сведения, необходимые для интеграции агрегата в конкретную систему.
|
Характеристика
|
Значение для насоса 2Г12-54АМ-2,5
|
|
Рабочий объем, см³
|
45
|
|
Номинальная подача, л/мин
|
55
|
|
Давление на выходе, МПа
|
Номинальное рабочее
|
2,5
|
|
Максимально допустимое
|
4,0 |
|
Давление на входе (всасывающее), МПа
|
от -0,02 до +0,05
|
|
Частота вращения вала, об/мин
|
960-1500
|
|
Номинальная мощность потребления, кВт
|
3,6
|
|
Коэффициент подачи, %
|
91
|
|
Суммарный КПД, %
|
70
|
| Масса, кг |
36 |
Параметры регулирования насоса
Особенностью данного пластинчатого насоса является возможность дистанционного изменения его производительности. Ниже приведены параметры, характеризующие точность и динамику регулирования.
|
Параметр регулирования
|
2Г12-54АМ-2,5 |
|
Точность поддержания давления при изменении подачи, МПа
|
0,8
|
|
Диапазон регулировки рабочего объема, см³
|
от 18 до 45
|
| Диапазон регулировки давления, МПа |
1,2 – 6,3
|
|
Время изменения давления при переменной подаче, с
|
0,2
|
| Уровень звукового давления, дБА |
72
|
| Ресурс до 90% вероятности безотказной работы, ч |
при тонкости фильтрации масла 10 мкм |
7000 |
| при тонкости фильтрации масла 25 мкм |
4000 |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого 2Г12-54АМ-2,5 для модернизации или ремонта гидросистемы обеспечивает ряд практических выгод:
- Плавное регулирование расхода: Возможность дистанционного изменения рабочего объема от 18 до 45 см³ позволяет гибко управлять скоростью движения гидроцилиндров и моторов без использования дросселей, что повышает общий КПД системы.
- Стабильность давления в широком диапазоне: Агрегат поддерживает заданное давление с высокой точностью (±0,8 МПа), что критично для точных технологических операций на станках и прессах.
- Совместимость с типовыми гидросистемами: Исполнение присоединительных портов с конусной резьбой К (K1", К3/4", К1/8") соответствует большинству отечественных промышленных установок, упрощая монтаж.
- Повышенный ресурс работы: При условии качественной фильтрации масла (10 мкм) насос отрабатывает до 7000 часов до капитального ремонта, сокращая простои оборудования.
- Низкий уровень шума: Значение в 72 дБА позволяет использовать агрегат в цехах без дополнительных шумоизолирующих кожухов.
Принцип действия насоса 2Г12-54АМ-2,5
Пластинчатый насос 2Г12-54АМ-2,5 функционирует по принципу изменения объема рабочих камер, образованных ротором, статором и выдвижными пластинами. При вращении вала пластины под действием центробежной силы и давления жидкости прижимаются к поверхности статора эксцентричной формы. Это создает попеременно расширяющиеся и сужающиеся полости, которые осуществляют всасывание рабочей среды через входной порт и её нагнетание через выходной. Регулировка подачи реализована за счет механизма, изменяющего эксцентриситет между ротором и статором, что позволяет плавно менять рабочий объем камер. Поток жидкости – постоянный по направлению.
Температурный режим и срок службы
Рекомендуемый диапазон температур рабочей жидкости (минеральные масла типа ИГП, И-20А и т.п.) составляет от +10°C до +60°C. Агрегат рассчитан на длительную непрерывную работу в условиях циклической нагрузки. Ключевым фактором, напрямую влияющим на ресурс работы данного пластинчатого насоса, является качество и чистота рабочей среды. Как видно из технических данных, использование фильтров тонкостью 10 мкм вместо 25 мкм увеличивает межремонтный интервал почти в два раза (с 4000 до 7000 часов). Также на долговечность влияет соблюдение номинального давления (2,5 МПа) и предотвращение работы на максимальных оборотах (1500 об/мин) в постоянном режиме. Регулярное сервисное обслуживание, включая контроль состояния уплотнений и пластин, является обязательным.
Сфера применения и совместимое оборудование
Данная модель гидравлического насоса широко используется в различных отраслях промышленности для питания гидропривода. Основная область применения:
- Металлообрабатывающее оборудование: Гидравлические системы продольно-фрезерных, карусельно-фрезерных, токарных станков, где требуется плавная регулировка скорости подач.
- Прессовое оборудование: Кузнечно-прессовые машины, гибочные и штамповочные прессы.
- Деревообрабатывающие станки: Линии по производству ДСП, фрезерные и шипорезные станки.
- Специальное технологическое оборудование: Установки для литья под давлением, испытательные стенды.
- Станочные гидростанции: В составе насосных групп для централизованного питания нескольких потребителей.
Насос 2Г12-54АМ-2,5 является функциональной модификацией базовой модели Г12-54АМ и часто применяется для замены вышедших из строя аналогов.
Состав ремкомплекта и уязвимые узлы
При проведении ремонта насоса пластинчатого чаще всего требуются запасные части, подверженные естественному износу:
| Наименование узла/детали |
Причина и условия износа |
| Комплект пластин (лопаток) |
Абразивный износ кромок при работе на загрязненном масле или при повышенной нагрузке. |
| Уплотнительные манжеты вала |
Старение резины, воздействие высоких температур, несоблюдение давления в системе. |
| Уплотнения торцевого распределителя |
Износ вследствие высокого давления и вибрации, загрязнение рабочей среды. |
| Пружины регулятора давления |
Усталость металла при частых циклах регулирования. |
| Подшипники ротора |
Выработка из-за радиальных нагрузок, недостатка смазки. |
Наличие оригинальных ремкомплектов позволяет восстановить производительность агрегата до паспортных значений.
Расшифровка условного обозначения 2Г12-54АМ-2,5
- 2 – Насос двухкратного действия (регулируемый по рабочему объему).
- Г – Гидравлический.
- 12 – Номер типоразмера, определяющий геометрию рабочих органов.
- 54 – Рабочий объем в см³ (в данном случае 45 см³ – номинальный, а 54 – общий индекс серии).
- А – Исполнение с условным проходом.
- М – Модернизированный.
- 2,5 – Номинальное рабочее давление в МПа.
Габаритные и присоединительные размеры
Для успешного монтажа насоса 2Г12-54АМ-2,5 необходимо сопоставить его установочные размеры с посадочными местами на приводном двигателе или раме гидростанции. Ключевые размеры: межосевое расстояние отверстий крепления (L=220 мм), высота до оси вала (H=194 мм, H1=90 мм). Присоединение гидролиний осуществляется через три порта с конусной трубной резьбой: напорный (d2 – K1"), всасывающий (d3 – К3/4") и порт управления/дренажа (d4 – К1/8"). Указанные размеры позволяют проверить совместимость без демонтажа старого оборудования, сверившись с чертежами или реальными замерами.
Чертеж с основными размерами для монтажа.
Типичные ошибки при подборе насоса
Избегайте следующих ошибок при выборе этого пластинчатого насоса для замены или комплектации новой системы:
- Подбор только по присоединительной резьбе без учета требуемой подачи (55 л/мин) и рабочего давления (2,5 МПа). Это приводит к нехватке мощности или избыточному давлению в системе.
- Игнорирование типа рабочей среды. Модель рассчитана на минеральные масла. Использование жидкостей на водной основе или с высокой агрессивностью без консультации приведет к ускоренному износу пластин и уплотнений.
- Несоответствие частоты вращения. Приводной двигатель должен обеспечивать обороты в диапазоне 960-1500 об/мин. Работа на более низких или высоких оборотах снижает КПД и может вызвать кавитацию.
- Отсутствие учета необходимости регулировки. Если в системе не требуется изменение расхода, возможно, более экономичным будет выбор нерегулируемой модели насоса.
Примеры заказа насоса 2Г12-54АМ-2,5
В зависимости от требований к комплектации, заказ может выглядеть следующим образом:
- Базовый вариант: Насос пластинчатый 2Г12-54АМ-2,5 в стандартной поставке (насос, паспорт).
- Вариант с комплектом ЗИП: Насос 2Г12-54АМ-2,5 + ремкомплект (набор уплотнений и пластин).
- Вариант для агрессивных условий: Насос 2Г12-54АМ-2,5 в специальном исполнении (по запросу, например, для работы при пониженных температурах).
