Пластинчатый насос Г12-55АМ — это регулируемый по подаче гидравлический насос лопастного типа, спроектированный для создания стабильного потока рабочей жидкости в системах промышленного оборудования. Агрегат предназначен для подачи минерального масла под давлением в гидросистемы металлообрабатывающих станков, прессового оборудования и других машин, где требуется регулируемый по величине, но постоянный по направлению поток.
Код ТН ВЭД для данной продукции: 8413.50.9000.
Габаритные размеры и масса
Масса агрегата составляет 46 кг. Конкретные габаритные и присоединительные размеры модели Г12-55АМ представлены на изображениях ниже и необходимы для проверки совместимости с приводным валом и местом установки.

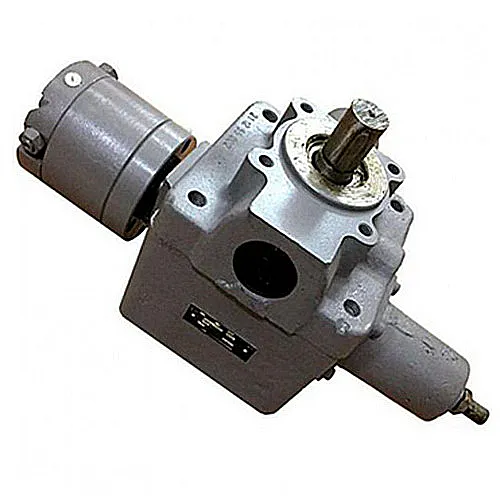

Пластинчатый насос Г12-55АМ, вид со стороны фланца подключения.

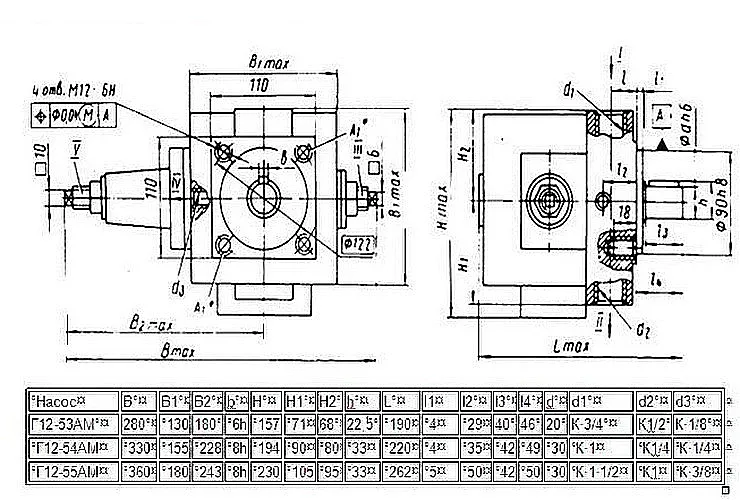

Чертёж пластинчатого насоса Г12-55АМ с габаритными и присоединительными размерами.
Технические характеристики пластинчатого насоса Г12-55АМ
Ключевые эксплуатационные параметры насоса Г12-55АМ определены производителем и соответствуют требованиям промышленного применения.
|
Основные технические параметры
|
|
Рабочий объем, см³
|
80
|
|
Номинальная подача, л/мин
|
95
|
|
Давление на выходе, МПа
|
номинальное
|
6,3
|
|
максимальное
|
7,0 |
|
Рабочее давление на входе, МПа
|
от -0,02 до +0,05
|
|
Диапазон рабочих частот вращения, об/мин
|
от 960 до 1500
|
|
Потребляемая номинальная мощность, кВт
|
10,8
|
|
Объемный коэффициент подачи (КПД), %
|
88
|
|
Полный КПД насоса, %
|
80
|
| Масса брутто, кг |
46 |
|
Параметры системы регулирования гидронасоса
|
|
Пределы регулирования рабочего объема, см³
|
от 32 до 80
|
|
Диапазон регулировки давления, МПа
|
от 4,0 до 6,3
|
|
Точность поддержания давления при изменении подачи, МПа
|
±0,8
|
|
Частота изменения подачи в режиме регулирования, не более, мин⁻¹
|
25
|
|
Время изменения давления при неравномерном изменении подачи, с
|
0,3
|
| Величина гистерезиса в системе регулирования давления, МПа |
0,2
|
|
Уровень звукового давления, дБА
|
82
|
Гарантированный 90%-ый ресурс до первого ремонта, ч |
при тонкости фильтрации рабочей жидкости 10 мкм |
5000 |
| при тонкости фильтрации рабочей жидкости 25 мкм |
3000 |
– Почему пластинчатый насос Г12-55АМ такой тяжёлый?
– Потому что в нём не только мощность, но и годы опыта Елецкого завода. Он не просто качает, он заставляет масло думать.
Принцип работы пластинчатого насоса Г12-55АМ
Принцип действия гидронасоса основан на изменении объёма рабочих камер, образованных пластинами (лопатками), ротором и статором. Вращение от приводного вала передаётся на ротор. Центробежная сила и давление подпитки выдвигают пластины из пазов ротора, прижимая их к внутренней поверхности эксцентричного статора. При вращении объём камер между пластинами увеличивается (фаза всасывания) и уменьшается (фаза нагнетания), обеспечивая непрерывную подачу масла. Механический регулятор, изменяя эксцентриситет статора относительно ротора, позволяет плавно менять рабочий объём и, как следствие, подачу насоса от частичной до полной производительности.
Преимущества и особенности эксплуатации
Выбор насосной группы на базе агрегата Г12-55АМ обеспечивает ряд эксплуатационных преимуществ:
Стабильность давления. Система механического регулирования обеспечивает поддержание заданного давления в гидросистеме с точностью ±0,8 МПа даже при изменении нагрузки и расхода, что критически важно для точных операций в станкостроении.
Увеличение ресурса гидросистемы. Конструкция пластинчатого насоса и использование качественных материалов обеспечивает высокий КПД и длительный срок службы, особенно при условии качественной фильтрации масла.
Универсальность подключения. Агрегат совместим с типовыми промышленными гидростанциями, его фланцевое присоединение стандартизировано для быстрой интеграции в существующие системы.
Снижение энергопотребления. Регулировка подачи позволяет согласовывать производительность насоса с реальной потребностью оборудования, избегая холостой работы и избыточного расхода энергии.
Сокращение простоев. Надёжная конструкция и доступность ремонтных комплектов для пластинчатого насоса Г12-55АМ минимизируют время на техническое обслуживание и восстановление работоспособности.
Температурный режим работы и ресурс
Насос Г12-55АМ рассчитан на работу с минеральными маслами вязкостью 20–50 сСт. Допустимый диапазон температур рабочей жидкости составляет от +10°C до +60°C. Для обеспечения заявленного ресурса в 3000–5000 моточасов требуется строгое соблюдение требований по чистоте рабочей среды (фильтрация 10–25 мкм) и поддержанию давления на входе в пределах -0,02…+0,05 МПа. Режим работы — продолжительный (длительная непрерывная работа). Частые пуски и остановы, работа с перегрузкой по давлению (более 7,0 МПа) или с некондиционной жидкостью снижают межремонтный интервал.
Область применения оборудования
Пластинчатый насос Г12-55АМ применяется в качестве силового элемента в гидравлических системах промышленного оборудования, где требуется регулируемый по расходу источник давления. Типичные области использования:
Металлообрабатывающие станки: токарные, фрезерные, шлифовальные станки с гидроприводом салазок, суппортов, зажимных механизмов.
Прессовое оборудование: гидравлические прессы для штамповки, гибки, правки металла.
Сборочные и испытательные стенды.
Специализированная технологическая оснастка в машиностроении и приборостроении.
Агрегат может использоваться как в составе стационарных гидростанций, так и в мобильных установках при условии соблюдения температурного режима.
Состав ремкомплекта и типовые поломки
Наиболее подвержены износу в пластинчатом насосе Г12-55АМ следующие компоненты:
Набор пластин (лопаток). Износ торцов и рабочих кромок пластин происходит из-за абразивного загрязнения масла. Признак — падение производительности и рост шума.
Распределительный диск (прижимная плита). Износ контактной поверхности приводит к увеличению внутренних утечек и снижению давления.
Уплотнительные элементы: манжеты, сальники, уплотнительные кольца вала. Выходят из строя из-за старения резины, перегрева или несовместимости с рабочим маслом, вызывая внешние течи.
Пружины в регуляторе. Потеря упругости приводит к нарушению точности поддержания давления и сбоям в регулировании подачи.
Стандартный ремонтный комплект для модели Г12-55АМ включает набор новых пластин, уплотнений и, часто, распределительный диск.
Типичные ошибки при подборе
При выборе аналога или замены существующего насоса важно избежать следующих ошибок:
Ориентация только на присоединительные размеры. Совпадение фланца или вала не гарантирует совместимость по давлению, расходу и частоте вращения.
Игнорирование типа и вязкости рабочей жидкости. Гидронасос Г12-55АМ рассчитан на минеральные масла. Использование иных сред (например, эмульсий, водомасляных смесей) приведёт к быстрому износу.
Пренебрежение требованиями к фильтрации. Установка фильтров с тонкостью очистки хуже 25 мкм сокращает ресурс агрегата до 3000 часов.
Неучёт диапазона регулировки. Если технологический процесс требует плавного изменения расхода в определённых пределах, необходимо убедиться, что диапазон регулировки подачи (32–80 см³) и давления (4–6,3 МПа) насоса соответствует этим требованиям.
Условное обозначение модели
Индекс модели Г12-55АМ расшифровывается следующим образом: «Г» — гидравлический насос; цифры «12» возможно обозначают условную серию или типоразмер; «55» — ключевой параметр, часто связанный с номинальным рабочим объёмом или подачей; «А» — обозначение модификации или поколения; «М» — может указывать на исполнение для минеральных масел. Для точной трактовки необходимо обратиться к документации завода-изготовителя — Елецкого завода гидропривод.
Примеры заказа и поставки
В зависимости от требований системы, можно рассмотреть следующие варианты:
Базовая поставка: Насос пластинчатый Г12-55АМ в сборе, с заводской упаковкой и паспортом.
Поставка с ремкомплектом: Агрегат Г12-55АМ плюс комплект основных запасных частей (пластины, уплотнения) для оперативного сервисного обслуживания.
Анализ и подбор аналога: Инженеры компании ГИДРАВЛИКА готовы провести анализ вашей действующей гидросистемы и подобрать современный функциональный аналог насоса Г12-55АМ при наличии такой необходимости.
Техническое описание пластинчатого насоса Г12-55АМ подтверждает его статус как надежного и проверенного решения для задач промышленной гидравлики среднего давления.
