Пластинчатый насос Г12-54АМ-2,5 представляет собой регулируемый масляный гидравлический насос лопастного типа. Данная модификация предназначена для интеграции в гидросистемы промышленного оборудования, обеспечивая подачу регулируемого по величине и направлению потока рабочей жидкости. Основная функция — создание и поддержание стабильного давления в контурах с переменной нагрузкой.
Краткие данные о насосе
Масса агрегата составляет 36 кг. Точные габаритные размеры зависят от модификации и способа установки, их рекомендуется уточнять по конструкторской документации или каталогам производителя. Для корректного подбора также важен Код ТН ВЭД, который следует уточнять при оформлении заказа.
Габаритные размеры и масса
| Параметр |
Значение |
| Масса, кг |
36 |
| Типовые габариты (Ш×В×Г), мм |
Уточняется по спецификации |
Внешний вид пластинчатого насоса Г12-54АМ-2,5, стрелками указаны порты входа и выхода рабочей жидкости.
— Почему пластинчатый насос Г12-54АМ-2,5 такой уверенный в себе? — Потому что он всегда держит давление в любой ситуации, а его регулировка работает, как часы. Хотя, в отличие от часов, его не заведешь ключиком.
Технические характеристики насоса
Ниже представлены ключевые параметры, определяющие область применения и эффективность пластинчатого насоса Г12-54АМ-2,5.
| Основные параметры |
Значение для насоса 2Г12-54АМ-2,5 |
| Рабочий объем, см³ |
45 |
| Номинальная подача, л/мин |
55 |
| Давление на выходе, МПа |
номинальное |
2,5 |
| максимальное |
4,0 |
| Давление на входе, МПа |
от -0,02 до +0,05 |
| Диапазон частоты вращения, об/мин |
960-1500 |
| Номинальная потребляемая мощность, кВт |
3,6 |
| Общий коэффициент подачи, % |
91 |
| Полный КПД, % |
70 |
| Масса, кг |
36 |
| Параметры регулирования гидронасоса |
2Г12-54АМ-2,5 |
| Точность поддержания давления, МПа |
0,8 |
| Диапазон регулировки рабочего объема, см³ |
18-45 |
| Диапазон настройки давления, МПа |
1,2-6,3 |
| Частота цикла изменения подачи, мин⁻¹ |
60 |
| Время реакции на изменение нагрузки, с |
0,2 |
| Перепад давления на дросселе, МПа |
0,8 |
| Уровень звукового давления, дБА |
72 |
| Ресурс до первого капремонта (90%), ч (фильтрация 10 мкм) |
7000 |
| Ресурс до первого капремонта (90%), ч (фильтрация 25 мкм) |
4000 |
Преимущества и особенности эксплуатации
Выбор пластинчатого насоса Г12-54АМ-2,5 для модернизации или ремонта гидросистемы дает ряд конкретных преимуществ:
Снижение эксплуатационных простоев. Надежная конструкция и высокий ресурс обеспечивают длительную работу без отказов, что критически важно для непрерывных производственных циклов.
Увеличение ресурса сопряженного оборудования. Стабильность выходного давления и возможность плавной регулировки подачи снижают ударные нагрузки на гидроцилиндры и гидромоторы.
Удобство интеграции в существующие системы. Насос имеет стандартные присоединительные размеры и правое направление вращения, типичное для большинства промышленных приводов.
Экономия энергии. Высокий коэффициент подачи и КПД позволяют сократить потребление электроэнергии приводным электродвигателем.
Дистанционное управление производительностью. Система регулировки рабочего объема позволяет оперативно адаптировать работу гидростанции под меняющиеся технологические задачи.
Принцип работы в гидросистеме
Пластинчатый насос Г12-54АМ-2,5 функционирует по принципу изменения объема рабочих камер, образованных ротором, статором и выдвижными пластинами. Вращение от привода передается на ротор. Под действием центробежной силы пластины прижимаются к внутренней поверхности статора, создавая замкнутые камеры. Их объем попеременно увеличивается (зона всасывания) и уменьшается (зона нагнетания), обеспечивая перекачку рабочей жидкости — минерального масла. Регулирующий механизм изменяет эксцентриситет между ротором и статором, тем самым управляя рабочим объемом и, следовательно, подачей насоса без изменения частоты вращения вала.
Температурный режим и ресурс работы
Для обеспечения заявленного ресурса пластинчатый насос Г12-54АМ-2,5 должен эксплуатироваться в рекомендуемом диапазоне температур рабочей жидкости, обычно от +10°C до +60°C. Допускается работа в режимах с частыми пусками и остановками, а также при длительной непрерывной нагрузке. На срок службы напрямую влияют три фактора: качество и чистота гидравлического масла, корректность фильтрации (предпочтительно 10 мкм) и соблюдение номинальных параметров по давлению и частоте вращения. Регулярное сервисное обслуживание, включающее контроль состояния пластин и уплотнений, позволяет максимально продлить межремонтный интервал.
Область применения
Данная модель пластинчатого насоса широко используется в различных отраслях промышленности, где требуются надежные и регулируемые источники гидравлической энергии:
Металлообрабатывающее оборудование: гибочные и вырубные прессы, координатно-пробивные станки, ножницы.
Деревообрабатывающие станки: прессы для склеивания, манипуляторы для подачи заготовок.
Специальная техника: подъемно-транспортное оборудование, испытательные стенды, технологические линии.
Гидравлические станции (гидростанции) собственной сборки для питания нескольких потребителей.
Типовые компоненты для ремонта и обслуживания
В процессе эксплуатации пластинчатого насоса Г12-54АМ-2,5 наиболее подвержены износу следующие детали, которые должны входить в ремонтный комплект:
| Наименование запчасти |
Типичная причина износа |
| Комплект пластин (лопаток) |
Абразивный износ при загрязнении масла, усталость материала. |
| Уплотнительные манжеты вала |
Потеря эластичности, перегрев, химическая несовместимость с маслом. |
| Уплотнения торцевого распределителя |
Износ due to высокого давления и вибрации. |
| Пружины прижима пластин |
Ослабление из-за усталости металла. |
| Подшипники ротора |
Контроль люфта и состояния рекомендуется при каждой разборке. |
Частые ошибки при подборе насоса
Ориентация только на присоединительные размеры. Совпадение фланца или резьбы — необходимое, но недостаточное условие. Критически важно проверить соответствие по давлению (номинал 2,5 МПа, максимум 4,0 МПа) и требуемой подаче (55 л/мин).
Игнорирование типа рабочей среды. Данная модель рассчитана на работу на минеральных маслах. Применение других жидкостей (эмульсий, ПГС) без консультации с производителем недопустимо.
Неучет характеристик привода. Частота вращения насоса должна находиться в допустимом диапазоне (960-1500 об/мин), а мощность электродвигателя — не менее 3,6 кВт для номинального режима.
Пренебрежение системой фильтрации. Установка фильтров тонкости очистки хуже 25 мкм сокращает ресурс пластинчатого насоса Г12-54АМ-2,5 более чем в 1,5 раза.
Расшифровка условного обозначения
Индекс модели 2Г12-54АМ-2,5 содержит следующую информацию:
2Г12 — серия регулируемых пластинчатых насосов.
54 — условный типоразмер или рабочий объем (в данном случае 45 см³).
АМ — обозначение конструктивного исполнения и наличия регулировки.
2,5 — номинальное рабочее давление в МПа.
Габаритные и присоединительные размеры

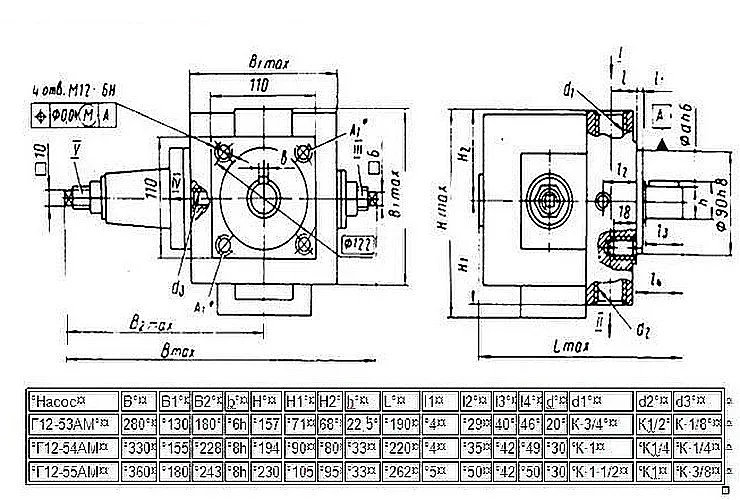

Чертеж с габаритными и установочными размерами пластинчатого насоса Г12-54АМ-2,5. Для проверки совместимости с вашим оборудованием необходимо сопоставить межосевые расстояния крепежных отверстий, диаметр и тип вала (шпонка, шлицы), а также расположение и тип гидравлических портов.
Варианты оформления заказа
Базовый вариант: Насос пластинчатый Г12-54АМ-2,5 в стандартной комплектации для замены вышедшего из строя агрегата.
Комплект с ремкомплектом: Насос Г12-54АМ-2,5 + набор уплотнений и пластин для будущего сервисного обслуживания.
Поставка для гидростанции: Несколько насосов Г12-54АМ-2,5 для организации многопоточной насосной группы в новой гидравлической установке.
Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА. Наши специалисты готовы провести детальную техническую консультацию, помочь с подбором аналога под вашу существующую систему и организовать оперативную доставку в любой регион России. Оставьте заявку через наш сайт 777-gidra.ru или свяжитесь с нами через раздел Контакты.
