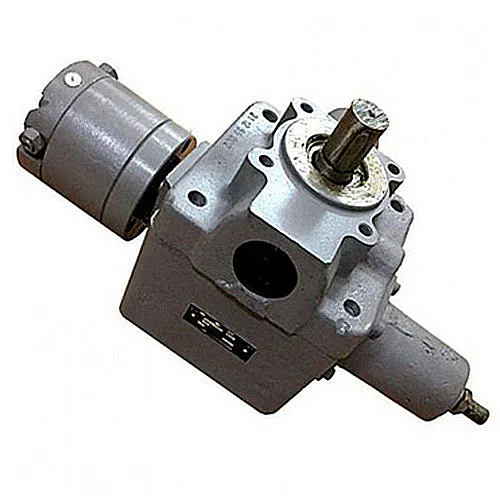

Насос пластинчатый ДГ12-54АМ

Насос пластинчатый ДГ12-54АМ – это регулируемый лопастной гидравлический агрегат, предназначенный для создания и управления потоком рабочей жидкости в гидросистемах промышленного оборудования. Он обеспечивает подачу масла с заданным давлением и возможностью реверса направления потока, что позволяет гибко контролировать работу исполнительных механизмов станков и машин.

Описание и технические параметры ДГ12-54АМ

Данная модель пластинчатого насоса представляет собой комплексное гидравлическое устройство однократного действия, базирующееся на конструкции Г12-54АМ. Основное назначение агрегата – формирование регулируемого по величине и реверсируемого потока гидравлического масла в контурах прессового, металлообрабатывающего и прочего промышленного оборудования.

Параметры регулирования и производительность

Как-то раз на производстве спрашивают у инженера: «Что у тебя в системе за насос такой шумный?» А он отвечает: «Да это наш пластинчатый друг ДГ12-54АМ, он не шумит, он напоминает о здоровой производительности».

Преимущества и особенности эксплуатации насоса ДГ12-54АМ

• Дистанционная регулировка параметров: Возможность изменения рабочего объема и давления потока без остановки оборудования повышает гибкость технологических процессов.
• Высокая ремонтопригодность: Распространенная конструкция пластинчатого насоса и наличие готовых ремкомплектов сокращают время и затраты на техническое обслуживание.
• Совместимость с типовыми системами: Стандартные присоединительные размеры и номинальные параметры позволяют интегрировать насос пластинчатый ДГ12-54АМ в большинство существующих гидростанций без существенных доработок.
• Стабильность подачи под нагрузкой: Точность поддержания давления в 0,8 МПа при изменении расхода обеспечивает равномерную работу исполнительных механизмов и повышает качество обработки.

Принцип работы и конструктивные особенности

Работа пластинчатого насоса ДГ12-54АМ основана на принципе изменения объема камер, образованных пластинами (лопатками), ротором и статором. Вращение от приводного вала передается на ротор, пластины которого под действием центробежной силы и давления масла прижимаются к внутренней поверхности статора. За счет эксцентричного расположения ротора объем межлопаточных камер циклически изменяется, осуществляя всасывание и нагнетание рабочей жидкости. Регулировка производительности осуществляется за счет изменения величины эксцентриситета с помощью внешнего управляющего давления в 1,5 МПа. Именно такая конструкция позволяет пластинчатому насосу ДГ12-54АМ обеспечивать реверсирование потока и регулировку рабочего объема.

Температурный режим и ресурс работы

Рекомендуемый диапазон температур рабочей жидкости для насоса пластинчатого ДГ12-54АМ составляет от +10 до +60 °C. Агрегат рассчитан на продолжительный режим работы в составе гидростанций при условии соблюдения параметров масла. Ключевым фактором, определяющим ресурс, является чистота гидравлической жидкости. При использовании фильтров с тонкостью очистки 10 микрон наработка на отказ составляет 5000 часов. Снижение требований к фильтрации до 25 микрон сокращает ресурс до 3000 часов. Своевременная замена масла и фильтрующих элементов существенно продлевает срок службы основных деталей: пластин, ротора и распределительного диска.

Область применения и типовое оборудование

Гидронасос ДГ12-54АМ применяется в гидравлических системах, требующих регулируемого и реверсируемого потока масла. Типичные сферы использования:

• Гидроприводы металлообрабатывающих станков (токарные, фрезерные, шлифовальные).
• Прессовое оборудование кузнечно-штамповочных цехов.
• Подъемно-транспортные механизмы и крановые установки.
• Гидравлические испытательные стенды.
• Промышленные гидростанции универсального назначения (насосные группы).

Ремонт и типовые заменяемые элементы

В процессе эксплуатации пластинчатого насоса ДГ12-54АМ наибольшему износу подвергаются следующие сборочные единицы и детали:

Типичные ошибки при подборе насоса

• Несоответствие номинальной подачи (53 л/мин) реальному расходу гидросистемы, что приводит к перегрузке насоса или недостаточному быстродействию механизмов.
• Игнорирование требования к тонкости фильтрации масла (10-25 мкм), ведущее к ускоренному абразивному износу пластин и ротора.
• Подключение без учета направления вращения вала (правое – по часовой стрелке со стороны привода).
• Неучет необходимости обеспечения давления в линии управления (1,5 МПа) для функционирования механизма регулировки.

Расшифровка условного обозначения ДГ12-54АМ

• ДГ – насос гидравлический регулируемый.
• 12 – ряд типоразмера, определяющий основные габаритные и присоединительные размеры.
• 54 – крутящий момент на регулировочной оси, Н·м.
• А – наличие дренажного отверстия в корпусе.
• М – модернизированное исполнение.

Таким образом, пластинчатый насос ДГ12-54АМ позиционируется как регулируемый гидроагрегат модернизированной серии.

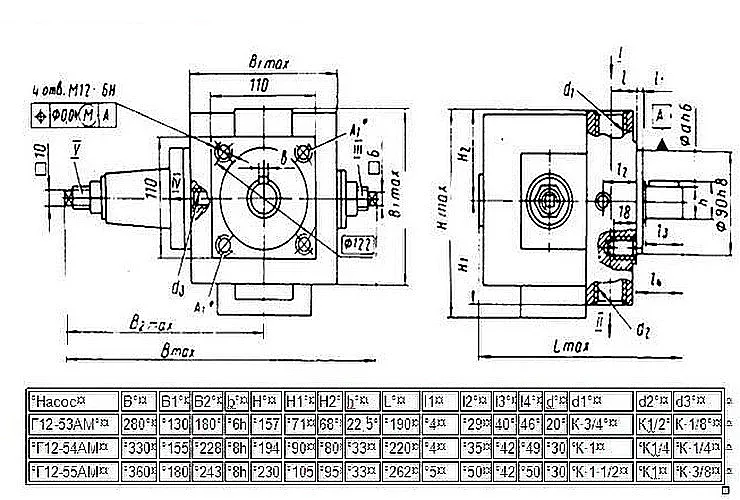

Габаритные и присоединительные размеры насоса

Для проверки монтажной совместимости необходимо сопоставить посадочные отверстия на фланце и межосевое расстояние с параметрами приводного двигателя или редуктора. Размеры гидравлических портов стандартизированы и соответствуют типовым трубным соединениям для данного класса давления.

Примеры заказа и модификации

• Базовая комплектация: Насос пластинчатый ДГ12-54АМ в стандартном исполнении (по ТУ 2.053.1765-85).
• Поставка с ремкомплектом: Агрегат в сборе + комплект уплотнений и пластин для планового ТО.
• Индивидуальное исполнение: Возможна поставка насоса ДГ12-54АМ с измененным типом фланца или уплотнений под специфические условия.

Для уточнения деталей заказа рекомендуем обратиться к нашим специалистам через форму на сайте для подбора оптимальной конфигурации.
