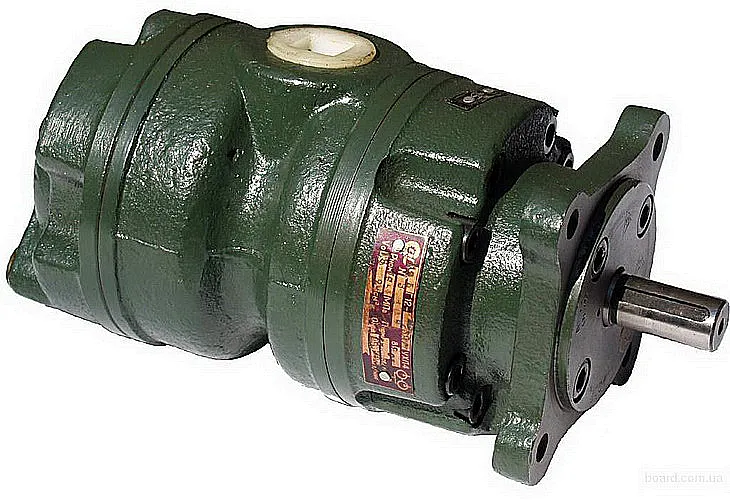

Насос пластинчатый 8БГ12-22АМ является нерегулируемым гидравлическим агрегатом двукратного действия, сконструированным для работы в промышленных гидросистемах замкнутого типа. Это надежный двухпоточный насос габарита 1+1, предназначенный для стационарной установки на станках, прессах, литьевом и прочем технологическом оборудовании, где требуется стабильная подача минерального масла под рабочим давлением. Агрегат производится под брендом ГИДРАВЛИК и отличается сбалансированностью мощностных характеристик, компактностью и долгим ресурсом работы.
Описание и назначение
Данный пластинчатый насос предназначен для создания и поддержания давления в гидравлических контурах промышленного оборудования. Его ключевая особенность – двухпоточная конструкция, что позволяет осуществлять управление двумя независимыми линиями подачи рабочей среды с разными параметрами. Первый насосный контур, расположенный со стороны, противоположной приводу, обеспечивает производительность 9 л/мин, в то время как второй контур со стороны привода – 14,6 л/мин. Такой подход повышает гибкость и энергоэффективность гидравлической системы в целом.
Вес, габаритные размеры и Код ТН ВЭД
Конструкция насоса пластинчатого 8БГ12-22АМ продумана для удобства монтажа в ограниченном пространстве. Габаритные размеры агрегата составляют 290 мм в длину, 250 мм в ширину и 180 мм в высоту. Вес насоса – 16 кг. Для целей таможенного декларирования применяется унифицированный Код ТН ВЭД: 8413.50.000 0, соответствующий прочим непоршневым насосам с объемным вытеснением.
Габаритные параметры и масса насоса приведены в сводной таблице:
| Параметр | Значение |
|---|
| Длина (L), мм | 290 |
| Ширина (W), мм | 250 |
| Высота (H), мм | 180 |
| Масса, кг | 16 |
Технические характеристики пластинчатого насоса
| Параметр | Значение |
|---|
| Рабочий объем на контур, см³/об | 8 / 12,5 |
| Подача (производительность) номинальная, л/мин | 9 / 14,6 |
| Рабочее давление, номинальное/предельное, МПа | 12,5 / 14,0 |
| Давление на входе, МПа | 0,02 |
| Частота вращения вала, об/мин (номин./мин./макс.) | 1500 / 1200 / 1800 |
| Номинальная потребляемая мощность, кВт | 7,66 |
| Диапазон температур рабочей среды, °C | +10 … +50 |
| Вязкость рабочего масла, сСт | 17 – 213 |
| Тип рабочей среды | Минеральные масла (И, ИГП и аналоги) |
| Присоединительные размеры | По ГОСТ 12446-80 |
| Направление вращения (стандарт) | Правое (со стороны привода) |
Расшифровка условного обозначения модели позволяет точно определить её параметры. Маркировка 8БГ12-22АМ означает: цифра 8 – рабочий объем первой секции (8 см³/об), БГ – обозначение бессальникового гидронасоса, 12 – рабочий объем второй секции (12,5 см³/об), 22 – габарит исполнения 1+1 для двухпоточных насосов, а АМ указывает на модификацию с улучшенными эксплуатационными характеристиками. Данная модель соответствует аналогу НпЛ 8-12,5/16.
Инженер объясняет новичку: «Вот этот насос пластинчатый 8БГ12-22АМ – сердце системы. Он, как хороший снайпер, работает в двух режимах: одним выстрелом (потоком) подает питание, другим – управляет. Главное – не перепутать, какая пластина за какой режим отвечает, иначе пресс вместо гибки начнет танцевать гопак».
Преимущества и особенности эксплуатации
Выбор пластинчатого насоса 8БГ12-22АМ предоставляет ряд существенных выгод для промышленного предприятия:
Универсальность применения. Двухпоточная архитектура позволяет заменить два отдельных насоса одним компактным агрегатом, что упрощает конструкцию гидростанции и снижает общую стоимость владения.
Высокая надежность и ресурс. Конструкция с пластинами, прижимаемыми центробежной силой, обеспечивает стабильную работу даже при переменных нагрузках. Гарантированный ресурс до первого капитального ремонта составляет 5000 моточасов.
Стабильность рабочих параметров. Насос обеспечивает постоянную подачу масла в широком диапазоне рабочих давлений (до 14 МПа) и частот вращения (от 1200 до 1800 об/мин), что критически важно для точного позиционирования в станках и прессах.
Удобство обслуживания. Конструкция насоса пластинчатого 8БГ12-22АМ предусматривает возможность проведения регламентных работ, включая замену изнашиваемых компонентов, таких как пластины, уплотнения и подшипники, с минимальными затратами времени.
Совместимость с типовыми системами. Присоединительные размеры и параметры соответствуют отечественным стандартам (ГОСТ), что упрощает интеграцию в существующие гидравлические контуры без необходимости переделки оборудования.
Принцип работы и конструктивные особенности
Рабочий цикл пластинчатого насоса основан на принципе объемного вытеснения. Внутри корпуса расположен ротор со специальными прорезями, в которых свободно перемещаются пластины. При вращении вала от приводного двигателя центробежная сила и давление рабочей жидкости прижимают пластины к внутренней поверхности статора (корпуса), имеющей эллиптическую форму. В зоне, где объем между пластинами увеличивается, создается разрежение, и масло через всасывающий канал заполняет полость. По мере дальнейшего вращения объем этой полости уменьшается, и находящаяся в ней жидкость вытесняется в напорную линию под высоким давлением. Наличие двух независимых наборов пластин и каналов в одном корпусе и образует двухпоточную систему.
Температурный режим и факторы, влияющие на ресурс
Для обеспечения заявленного срока службы в 5000 часов необходимо строго соблюдать температурный режим. Оптимальная температура гидравлического масла находится в диапазоне от +10°C до +50°C. Эксплуатация при более низких температурах, особенно без системы предпускового подогрева, приводит к резкому росту вязкости масла, увеличению пусковых моментов и кавитационному износу пластин и ротора.
Ключевыми факторами, определяющими ресурс насоса, являются:
Качество и чистота рабочей среды. Использование масел с рекомендуемой вязкостью (17-213 сСт) и поддержание высокого уровня фильтрации (не ниже класса чистоты по ISO 4406, требуемого для пластинчатых насосов) – обязательное условие.
Соблюдение допустимого давления. Работа на предельном (14 МПа) и особенно вышепредельном давлении приводит к ускоренному износу торцевых уплотнений и пластин.
Регулярность сервисного обслуживания. Своевременная замена масла и фильтрующих элементов, контроль состояния уплотнений предотвращают катастрофические отказы.
Область применения оборудования
Пластинчатый насос 8БГ12-22АМ нашел широкое применение в различных отраслях промышленности, где требуется надежный источник гидравлической энергии:
– Металлообработка: гидросистемы листогибочных и штамповочных прессов, координатно-пробивных станков, гидравлических ножниц.
– Машиностроение: оборудование для литья под давлением, пресс-автоматы для сборки узлов, механизированные линии.
– Строительная и дорожная техника: управляющие гидросистемы стационарных и мобильных подъемников, опор, домкратов.
– Производство упаковки и переработка полимеров: гидроприводы экструдеров, формовочных машин, термопластавтоматов.
– Ремонтные и сервисные предприятия: в составе гидростанций для испытания и наладки гидроагрегатов.
Данный насос эффективен в системах с переменной или циклической нагрузкой, где важна стабильность параметров и низкий уровень пульсаций давления.
Состав ремкомплекта и типовые изнашиваемые детали
Для поддержания работоспособности насоса рекомендуется иметь в наличии ремонтный комплект. Чаще всего замене подлежат следующие элементы:
| Наименование детали | Причина и условия износа |
|---|
| Пластины (лопатки) | Абразивный износ из-за загрязненного масла; усталостное разрушение при циклических нагрузках и работе на предельных давлениях. |
| Торцевые уплотнения вала и уплотнительные кольца | Потеря эластичности от высоких температур и давления; механический износ от трения. |
| Подшипники вала | Износ от радиальных нагрузок; разрушение из-за недостатка смазки или попадания абразива. |
| Уплотнения разъемов корпуса | «Старение» материала; деформация при перекосах корпуса во время монтажа. |
| Пружины прижима пластин (в зависимости от конструкции) | Усталость металла после большого количества циклов. |
Типичные ошибки при подборе насоса
Чтобы избежать преждевременного выхода из строя и несоответствия системе, при выборе насоса следует обратить внимание на следующие моменты:
1. Несоответствие давления. Подбор агрегата, номинальное давление которого ниже рабочего давления в системе, приведет к его перегрузке и быстрому разрушению.
2. Игнорирование потребного расхода. Производительность насоса по обоим потокам должна обеспечивать требуемую скорость работы гидроцилиндров и гидромоторов без дефицита масла.
3. Пренебрежение температурным диапазоном. Установка насоса в неотапливаемом помещении без учета вязкости холодного масла может стать причиной кавитации и поломки при запуске.
4. Неверный тип рабочей среды. Использование жидкостей, несовместимых с материалами уплотнений (например, некоторых типов ПГС или водомасляных эмульсий низкого качества), вызовет их разбухание или разрушение.
5. Ошибки в подключении. Подвод всасывающей линии малого диаметра или с множеством изгибов создаст излишнее сопротивление на входе, снижая КПД и провоцируя кавитацию.
Примеры заказа и модификации
В зависимости от требований технологического процесса, возможен заказ базовой модели и её специализированных исполнений:
Базовая модель: Насос пластинчатый 8БГ12-22АМ с правым вращением вала, стандартным фланцевым присоединением для номинального давления 12,5 МПа. Код для заказа: 8БГ12-22АМ.
Исполнение с левым вращением: Модель для реверсных приводов или специфичных схем монтажа. Поставляется под заказ с измененной маркировкой, отражающей направление вращения.
Поставка в составе насосной группы: Агрегат может быть поставлен в сборе с электродвигателем, рамой, гидробаком, фильтрами и клапанной аппаратурой, представляя собой готовую к подключению гидравлическую станцию.
Для точного подбора рекомендуется предоставить специалистам компании ГИДРАВЛИКА параметры вашей системы: требуемые давление и расход по каждому контуру, тип и температуру рабочей жидкости, особенности режима работы (непрерывный, циклический).
Габаритные и присоединительные размеры
Для корректного монтажа необходимо сверить габариты и посадочные места. Основные размеры насоса пластинчатого 8БГ12-22АМ составляют 290×250×180 мм (Д×Ш×В). Присоединительные размеры входных и выходных портов, а также фланца крепления к двигателю, выполняются по ГОСТ 12446-80. Это обеспечивает прямую совместимость с большинством отечественного и совместимого импортного оборудования. Перед установкой необходимо удостовериться в свободном доступе к насосу для будущего технического обслуживания и проверить соосность вала насоса и приводного двигателя.
