Описание и назначение насоса пластинчатого 18БГ12-22М
Насос пластинчатый 18БГ12-22М – это гидравлическая машина объемного типа, предназначенная для перекачивания минеральных масел в качестве рабочей жидкости. Основная область применения – питание гидравлических систем станочного и прессового промышленного оборудования. Также может использоваться в роли смазочного насоса в комбинированных гидростанциях для обеспечения подачи масла к узлам трения ответственных механизмов.
Вес, габариты и код ТН ВЭД
Насос пластинчатый модели 18БГ12-22М обладает компактными размерами, что облегчает его монтаж в стесненных условиях гидропанелей или силовых блоков. Данная модель относится к установившемуся типоразмеру, что обеспечивает широкую совместимость с отечественным и импортным оборудованием.
| Параметр | Значение |
|---|
| Масса, кг | 9.2 |
| Код ТН ВЭД (для РФ) | 8413 60 100 0 |
Инженер спрашивает у коллеги: «Как ты так быстро нашел причину сбоя в гидросистеме?» Тот отвечает: «Сначала проверил предохранительный клапан, затем фильтрацию, а потом просто прислушался к работе пластинчатого насоса. Он рассказывал мне обо всех проблемах пульсацией и посторонним шумом!»
Технические параметры
Насос пластинчатый 18БГ12-22М спроектирован для работы в строго определенных режимах, обеспечивающих его длительный ресурс и стабильность характеристик гидросистемы в целом.
| Техническая характеристика | Показатель |
|---|
| Рабочий объем, см³ | 16 |
| Частота вращения, номинальная, об/мин | 1500 |
| Частота вращения, диапазон, об/мин | 1200–1800 |
| Номинальная подача, л/мин | 19.4 |
| Номинальное рабочее давление, МПа (бар) | 12.5 (125) |
| Давление на входе (абс.), МПа | 0.08–0.12 |
| Коэффициент подачи, % | ≥81 |
| КПД, % | ≥70 |
| Потребляемая мощность, кВт | 5.65 |
| Уровень звука, дБА | ≤77 |
| Рекомендуемая рабочая среда | Минеральные масла (индустриальные, гидравлические) |
| Типовое подключение | Фланцевое или шлицевое соединение вала |

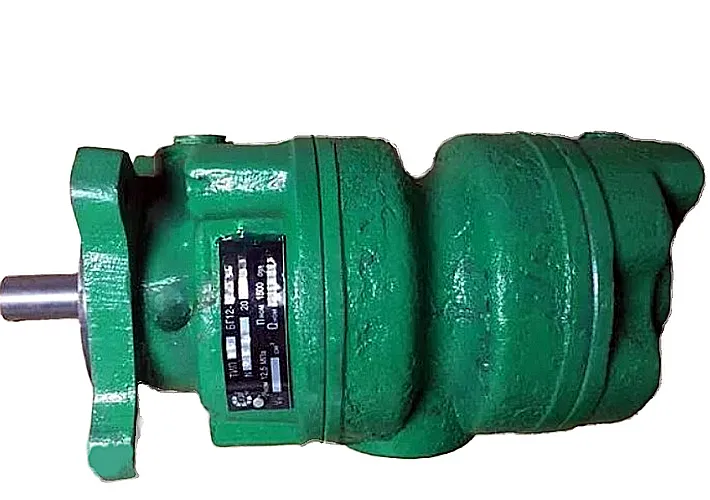

Насос пластинчатый 18БГ12-22М, вид сбоку на присоединительные отверстия и фланец
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого типа, в частности модели 18БГ12-22М, обусловлен рядом ключевых эксплуатационных преимуществ:
- Минимальная пульсация потока. Обеспечивает плавную и стабильную работу исполнительных гидроцилиндров и гидромоторов, снижая динамические нагрузки и вибрацию в системе. Это напрямую увеличивает ресурс всего оборудования.
- Пониженные требования к чистоте масла. Конструктивная простота и надежная работа пластин позволяют эффективно функционировать без установки высокоточной фильтрационной системы тонкой очистки, что снижает начальные затраты на создание гидростанции.
- Низкий уровень шума. Эксплуатация в производственном цехе не требует дополнительных мер по звукоизоляции, что улучшает условия труда персонала.
- Простота монтажа и обслуживания. Унификация присоединительных размеров и доступность ремкомплектов сокращают время простоев оборудования при проведении планового ремонта или замены узла.
- Энергоэффективность. Высокий механический КПД и коэффициент подачи позволяют получать необходимые параметры потока и давления с минимальными затратами электроэнергии.
Принцип работы в гидросистеме
Пластинчатый насос 18БГ12-22М функционирует по принципу объемного вытеснения. В корпусе с эксцентрично расположенным ротором находятся подвижные пластины. При вращении вала под действием центробежной силы пластины прижимаются к статору, создавая замкнутые камеры переменного объема. В зоне всасывания объем камер увеличивается, создавая разрежение и затягивая рабочую жидкость из бака. В зоне нагнетания объем камер уменьшается, выталкивая масло под давлением в напорную магистраль гидросистемы.
Температурный режим и ресурс работы
Долговечность насоса напрямую зависит от соблюдения условий эксплуатации. Критически важно использовать рекомендованные типы масел с вязкостью, соответствующей температурному диапазону применения. Рабочая температура масла на входе в насос должна находиться в пределах, указанных производителем исходного оборудования (станка, пресса), обычно от +10°C до +60°C для обеспечения оптимальной вязкости.
Насос пластинчатый 18БГ12-22М рассчитан на продолжительную работу в циклическом режиме с рабочим давлением до 12.5 МПа. Основными факторами, влияющими на его ресурс, являются: поддержание требуемого давления на входе для предотвращения кавитации, отсутствие абразивных частиц в масле и своевременная замена изнашиваемых компонентов. При соблюдении этих условий средний ресурс до капитального ремонта составляет десятки тысяч часов наработки.
Насос пластинчатый 18БГ12-22М, вид со стороны вала и уплотнения
Область применения
Данный пластинчатый насос нашел широкое применение в различных отраслях промышленности благодаря своей надежности и стабильным параметрам:
- Металлообрабатывающее оборудование: токарные, фрезерные, сверлильные станки с гидроприводом подач и зажимов.
- Прессовое оборудование: гибочные и штамповочные прессы.
- Вспомогательные системы промышленных линий, где требуется стабильная подача масла под давлением.
- Специализированная техника и стендовое оборудование на предприятиях сервиса и ремонта.
Типовые запчасти и ремкомплект
В процессе эксплуатации насоса пластинчатого наибольшему износу подвержены подвижные элементы и уплотнения. Наличие ремкомплектов позволяет оперативно восстановить работоспособность агрегата.
| Наименование детали / ремкомплекта | Признаки износа / условия выхода из строя |
|---|
| Пластины (лопатки) | Уменьшение подачи, падение давления при увеличении зазоров и снижении упругости. |
| Уплотнение вала | Внешняя течь масла, подсос воздуха со стороны привода. |
| Торцевые распределительные диски | Задиры, повышение внутренних утечек, падение КПД. |
| Комплект прокладок и уплотнительных колец | Нарушение герметичности корпусных разъемов, протечки в местах соединений. |
Типичные ошибки при подборе насоса
Избегайте следующих распространенных ошибок для обеспечения корректной работы гидропривода:
- Подбор насоса только по габаритам и резьбе без учета требуемого рабочего давления и расхода системы.
- Недооценка важности обеспечения необходимого подпора на входе (давления всасывания), что приводит к кавитации и быстрому разрушению пластин и корпуса.
- Использование рабочей жидкости, не соответствующей требованиям по вязкости или химическому составу.
- Игнорирование температурного режима эксплуатации, особенно при работе в неотапливаемых помещениях в зимний период.

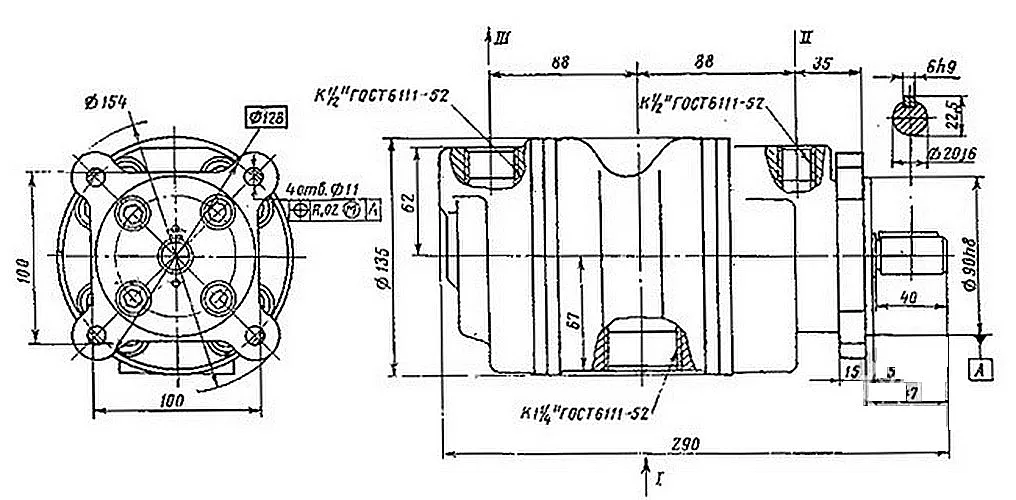

Присоединительные размеры и совместимость
Перед заменой старого насоса или проектированием новой гидростанции необходимо сверить габаритные и присоединительные размеры модели 18БГ12-22М с имеющимися посадочными местами. Ключевыми параметрами для проверки являются межосевое расстояние крепежных отверстий на фланце, диаметр и тип шлицевого соединения вала, а также расположение и типоразмер всасывающего и напорного портов. Переходники и адаптеры позволяют нивелировать небольшие несоответствия.
Условное обозначение модели
Индекс 18БГ12-22М имеет следующую расшифровку: «18» – типоразмерная группа, «БГ» – пластинчатый насос (быстроходный гидравлический), «12» – номинальное рабочее давление (12.5 МПа), «22» – модификация рабочего объема и исполнения, «М» – модернизированная версия с улучшенными характеристиками.
Примеры заказа
На базе модели можно сформировать несколько типовых заказов под разные нужды:
- Заказ на замену. Насос пластинчатый 18БГ12-22М в базовой комплектации для прямой замены вышедшего из строя агрегата на станке.
- Заказ на комплектацию новой гидростанции. Насос 18БГ12-22М в сборе с муфтой, установочным фланцем и комплектом крепежа.
- Заказ с ремкомплектом. Совместная поставка нового насоса и сменных пластин с уплотнениями для создания сервисного запаса.
Оформить заявку можно через сайт, указав модель и требуемую комплектацию.
