Устройство представляет собой двухпоточный насос пластинчатого типа, предназначенный для установки в промышленные гидравлические системы. Основная функция — стабильная подача рабочей жидкости (гидравлического масла) в два независимых контура оборудования, такого как прессы, литейные машины и металлургические комплексы.
Описание и назначение
Насос пластинчатый 5БГ12-22АМ является ключевым элементом гидропривода, обеспечивающим раздельную подачу рабочей среды. Он генерирует гидравлический поток с различными параметрами по двум секциям, что позволяет одновременно приводить в действие две разные функции технологического оборудования или системы с разными потребностями по расходу.
Вес, габаритные размеры и Код ТН ВЭД
Конструкция изделия характеризуется компактными размерами и соответствующей массой, что облегчает его монтаж в стесненных условиях.
| Параметр | Значение |
|---|
| Код ТН ВЭД | 8413.50.9000 |
| Масса, кг | 16 |
| Длина, мм (по валу) | 290 |
| Ширина, мм | 250 |
| Высота, мм | 180 |
Интересный факт
На совещании по отказу гидравлической линии инженер предложил: «Давайте заменим насос пластинчатый 5БГ12-22АМ на более мощный!» Старший механик спросил: «А вы уверены, что проблема в давлении, а не в том, что слесарь Петров вместо масла залил солярку?».
Технические характеристики пластинчатого насоса
| Параметр | Значение |
|---|
| Рабочий объем, см³ (секция 1 / секция 2) | 5 / 12.5 |
| Номинальная подача, л/мин (секция 1 / секция 2) | 5.3 / 14.4 |
| Рабочее давление, МПа | Номинальное | 12.5 |
| Предельное | 14 |
| Давление на входе (подпор), МПа | 0.02 |
| Частота вращения вала, об/мин | Номинальная | 1500 |
| Минимальная / Максимальная | 1200 / 1800 |
| Номинальная потребляемая мощность, кВт | 6.6 |
| Ресурс работы до капитального ремонта, часов | 5000 |
| Тип рабочей среды | Минеральные гидравлические масла (ИГП-38, ВМГЗ, Hydravel) |
| Присоединительные размеры вала | По исполнению фланца и шпоночного паза |
Преимущества и особенности эксплуатации
- Снижение эксплуатационных затрат. Простая конструкция и высокая ремонтопригодность пластинчатого насоса 5БГ12-22АМ, доступность запчастей уменьшают простои оборудования и затраты на сервисное обслуживание гидростанции.
- Стабильность работы. Обеспечивает постоянные параметры расхода и давления в двух контурах, что критично для точности работы прессов и станков.
- Широкий ресурс работы. Заявленный ресурс в 5000 часов достигается при соблюдении требований по фильтрации масла (тонкость не грубее 25 мкм) и контролю его вязкости.
- Универсальность подключения. Стандартные присоединительные размеры и фланцевое исполнение позволяют интегрировать насос пластинчатый 5БГ12-22АМ в большинство типовых гидравлических схем без существенной переделки.
Принцип работы в составе гидросистемы
Функционирование основано на роторно-пластинчатом принципе. При вращении ротора, приводимого от электродвигателя, пластины под действием центробежной силы выдвигаются из пазов и прижимаются к внутренней поверхности статора. Образующиеся камеры изменяющегося объема захватывают масло со стороны всасывания и перемещают его в напорную линию. Двухсекционная конструкция насоса 5БГ12-22АМ позволяет использовать один привод для формирования двух независимых потоков с заданными расходами.
Температурный режим и срок службы
Допустимый диапазон температур рабочего масла составляет от +10°C до +50°C. Температура окружающей среды может находиться в пределах от 0°C до +50°C при условии использования рабочей жидкости соответствующей вязкостной марки. Основными факторами, влияющими на ресурс пластинчатого насоса, являются качество и чистота гидравлического масла, а также соблюдение рекомендованного давления на входе (подпора). Регулярная замена фильтроэлементов и контроль фильтрации необходимы для предотвращения абразивного износа пластин и внутренних поверхностей.
Область применения пластинчатого насоса 5БГ12-22АМ
Данная модель востребована в различных отраслях промышленности, где требуется надежный двухконтурный источник гидравлической энергии. Его применяют в станкостроении, металлообработке и тяжелой промышленности. Конкретные примеры оборудования: литьевые машины, прессовое оборудование для объемной штамповки, гибочные машины, гидравлические силовые узлы металлургических станов и специализированные подъемно-транспортные механизмы.
Состав ремкомплекта и часто заменяемые запчасти
Наиболее подвержены износу детали, контактирующие с рабочей средой. Текущий ремонт пластинчатого насоса 5БГ12-22АМ часто требует замены следующих компонентов.
| Наименование запчасти | Причина износа |
|---|
| Комплект пластин (лопаток) | Абразивный износ из-за загрязненного масла или высокой нагрузки. |
| Уплотнительные кольца и манжеты вала | Потеря эластичности, старение резины, перегрев, работа вне температурного режима. |
| Распределительный диск (торцевая крышка) | Износ контактной поверхности, задиры, нарушение плоскостности. |
| Подшипники ротора | Выработка от вибрационных и радиальных нагрузок, недостаток смазки. |
Типичные ошибки при подборе насоса
- Выбор исключительно по присоединительным размерам без учета требуемой суммарной производительности обеих секций.
- Игнорирование необходимости обеспечения подпора на входе, что ведет к кавитации и разрушению пластин.
- Использование рабочей жидкости, не соответствующей рекомендованным типам по вязкости и эксплуатационным свойствам.
- Применение пластинчатого насоса 5БГ12-22АМ в системах с давлением, постоянно приближающимся к предельному значению 14 МПа, что сокращает его ресурс.
Расшифровка индекса модели
Условное обозначение 5БГ12-22АМ содержит следующую информацию: 5 – номинальная подача первой секции (5.3 л/мин); Б – тип насоса (пластинчатый); Г – гидравлический; 12 – номинальное давление, МПа (12.5); 22 – обозначение габарита и двухпоточной схемы (1+1); А – модификация; М – стандартное направление вращения вала (правое, со стороны привода).
Габаритные и присоединительные размеры

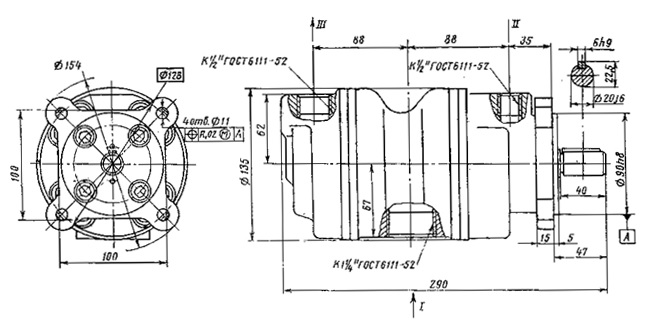

На изображении показаны основные размеры для интеграции в гидросистему. При проверке совместимости с существующим оборудованием необходимо обратить внимание на межосевое расстояние крепежных отверстий на фланце, диаметр и длину выходного вала, а также расположение и тип напорных/всасывающих портов. Это гарантирует корректную механическую и гидравлическую стыковку.
Варианты для оформления заказа
Для оперативного решения производственных задач предлагаем рассмотреть следующие типовые варианты заказа: 1) Базовая модель насоса пластинчатого 5БГ12-22АМ с правым вращением — оптимальна для большинства замен. 2) Исполнение с левым направлением вращения вала (спецзаказ) для реверсных схем. 3) Комплект, включающий сам насос и стандартный ремкомплект для планового технического обслуживания, что увеличивает готовность вашей гидростанции к работе.
Примеры заказа
Компания из Екатеринбурга приобрела 3 единицы насоса пластинчатого 5БГ12-22АМ для модернизации прессовой линии. Завод в Казани заказал 5 шт. с левым вращением (изготовление по спецзаказу). Все поставки выполнены в течение 72 часов после подтверждения заказа.
