Описание и назначение

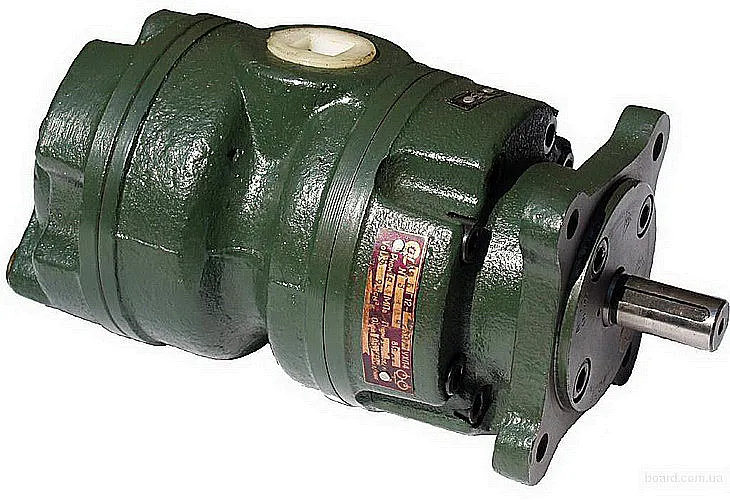

Насос пластинчатый 8БГ12-22М – это гидравлический агрегат двукратного действия с постоянной подачей. Данная модель представляет собой непревзойдённое решение для профильных систем, функционирующих на основе минеральных масел. Этот надёжный гидронасос предназначен для создания двух независимых потоков рабочей жидкости, что особенно востребовано в комплексных гидравлических контурах промышленного оборудования. Установка насоса пластинчатого 8БГ12-22М обеспечивает стабильную работу исполнительных механизмов и стабильность давления в системе.
Вес, габариты и артикул
Общая масса агрегата составляет 16 килограмм. Габаритные размеры насоса пластинчатого 8БГ12-22М: 290 мм в длину, 250 мм в ширину и 180 мм в высоту, что позволяет его интегрировать в ограниченные пространства. Для таможенного оформления импортных поставок используется Код ТН ВЭД 8413.50.30.00.
| Параметр | Значение |
| Масса, кг | 16 |
| Габариты (Д×Ш×В), мм | 290×250×180 |
| Код ТН ВЭД | 8413.50.30.00 |
Габаритный чертёж насоса 8БГ12-22М для проверки посадочных мест.
На монтаже двух гидравлических линий инженер сказал: «Знаешь, какой пластинчатый насос нам нужен? Тот, что по имени 8БГ12-22М! Он точно потянет, как одно целое!»
Ключевые технические параметры
Основные эксплуатационные характеристики насоса пластинчатого 8БГ12-22М обеспечивают ему высокий ресурс работы и широкую область применения в промышленности.
| Наименование параметра | Значение для насоса 8БГ12-22М |
| Рабочий объём (первая/вторая секция), см³ | 8 / 16 |
| Номинальная подача (первая/вторая секция), л/мин | 9 / 19.4 |
| Давление на выходе, МПа | Номинальное | 12.5 |
| Предельное (максимальное) | 14 |
| Давление на входе, МПа | 0.02 |
| Частота вращения, об/мин | Номинальная | 1500 |
| Минимальная | 1200 |
| Максимальная | 1800 |
| Номинальная мощность потребления, кВт | 8.71 |
| Заявленный ресурс работы (90%), часов | 5000 |
| Температура рабочей среды (масла), °С | Минимальная | +10 |
| Максимальная | +50 |
| Диапазон температур окружающей среды, °С | От | 0 |
| До | +50 |
| Диапазон вязкости рабочего масла (рекомендованный), сСт | 17-213 |
| Климатическое исполнение по ГОСТ | УХЛ4 |
| Уровень звукового давления, дБА | не выше 82 |
Преимущества эксплуатации
Насос пластинчатый 8БГ12-22М предлагает ряд существенных выгод для производственных и сервисных компаний:
Двойная надёжность и сокращение простоев. Двухпоточная конструкция позволяет обслуживать две независимые гидравлические линии от одного привода, что упрощает кинематическую схему и снижает количество потенциальных точек отказа.
Высокая производительность и стабильность давления. Агрегат обеспечивает суммарную подачу до 28.4 л/мин и поддерживает номинальное давление в 12.5 МПа. Его пластинчатая система обеспечивает минимальные пульсации потока, что положительно сказывается на работе точных гидроцилиндров и гидромоторов.
Удобство монтажа и широкий диапазон совместимости. Компактные размеры и стандартные присоединительные фланцы упрощают интеграцию пластинчатого насоса 8БГ12-22М как в новые, так и в действующие гидростанции. Интерфейс подходит для большинства стандартных гидравлических систем, используемых в России.
Принцип работы в составе гидросистемы
Работа модели основана на классическом пластинчатом принципе. Внутри корпуса установлен ротор с радиальными пазами, в которые свободно вставлены пластины. При вращении ротора от приводного вала (двигателя) центробежная сила отбрасывает пластины, прижимая их к внутренней поверхности статора (корпуса). Это формирует ряд герметичных рабочих камер.
При вращении объём камер в зоне всасывающего окна увеличивается, создавая разряжение, благодаря чему масло из бака гидростанции поступает внутрь насоса. Дальнейшее движение ротора приводит к уменьшению объёма камер в зоне нагнетательного окна, что создаёт давление и вытесняет рабочую жидкость в напорную магистраль. Отдельно стоит отметить, что насос пластинчатый 8БГ12-22М – двухпоточный. Это означает, что в его корпусе реализованы две независимые зоны всасывания и нагнетания, позволяющие получать на выходе два потока с разной производительностью.
Температурный режим и ресурс работы
Данный гидронасос рассчитан на продолжительную работу в умеренных климатических условиях (исполнение УХЛ4). Эксплуатация допускается при температуре окружающей среды от 0°C до +50°C. Температура рабочей жидкости (масла) должна находиться в пределах от +10°C до +50°C. При планировании работы в неотапливаемых помещениях в зимний период важно предусмотреть систему подогрева масла в баке для выхода на минимальную рабочую температуру.
Заявленный ресурс насоса пластинчатого 8БГ12-22М в 5000 часов достигается при соблюдении ряда условий: использование масел с вязкостью 17-213 сСт, обеспечение качественной фильтрации (рекомендуется фильтр тонкостью очистки не ниже 25 мкм на линии всасывания), поддержание давления на входе не ниже 0.02 МПа и отсутствие перегрузок по давлению на выходе. Соблюдение графиков сервисного обслуживания, включая визуальный осмотр и замену уплотнений, существенно продлевает срок службы агрегата.
Типичная область применения
Модель 8БГ12-22М находит широкое применение в различных отраслях промышленности благодаря своей надёжности и специфике двухпоточности:
Металлообработка и машиностроение: прессовое оборудование (гидравлические прессы для штамповки и гибки), ковочные молоты, ножницы.
Деревообработка: гидравлические системы станков для распиловки, прессы для склейки щитов, винтовые дровоколы с гидроприводом.
Строительная и дорожная техника: управление рабочими органами экскаваторов, бульдозеров (не для основных силовых контуров хода, а для вспомогательных систем).
Специализированное оборудование: литьевые машины, испытательные стенды, подъёмно-транспортные механизмы (например, гидротолкатели), промышленные роботы с гидравлическим захватом.
Пластинчатый насос 8БГ12-22М особенно эффективен в установках, где требуются два синхронизированных, но независимых по расходу контура. Например, в прессах одна линия может отвечать за зажим заготовки, а вторая – непосредственно за рабочий ход ползуна.
Состав ремонтного комплекта и типовые узлы износа
Для поддержания насоса в рабочем состоянии рекомендуется иметь запас наиболее подверженных износу деталей. Они входят в стандартные ремкомплекты.
| Наименование запчасти / узла | Причина и условия повышенного износа |
| Комплект пластин (лопаток) | Основной рабочий элемент. Износ ускоряется при работе на загрязнённом масле (абразивные частицы) или масле с высокой кислотностью. Также износ возможен при частых пусках «на сухую» или недостаточном давлении на входе. |
| Уплотнительные кольца и манжеты вала | Потеря эластичности и растрескивание из-за старения резины, неподходящего типа масла (например, синтетического или биоразлагаемого без замены на совместимые уплотнения), перегрева. |
| Торцевые распределительные диски | Износ рабочих поверхностей, приводящий к потере производительности и падению давления. Основная причина – работа с чрезмерно загрязнённой жидкостью при неисправной системе фильтрации. |
| Подшипниковые узлы | Появление люфта или шума. Возникает из-за перегрузок, несоосности при монтаже с приводом, попадания грязи. |
Типичные ошибки при подборе модели
При выборе пластинчатого насоса для замены или проектирования новой системы важно избегать следующих распространённых ошибок:
Игнорирование требований к типу рабочей среды. Базовая комплектация насоса 8БГ12-22М рассчитана на минеральные масла. Использование синтетики, эмульсий или специальных жидкостей (например, на водной основе) без предварительной консультации и замены уплотнений может привести к быстрому выходу из строя.
Пренебрежение требованиями к фильтрации масла. Работа без фильтра или с фильтром грубой очистки ведёт к абразивному износу пластин и торцевых дисков, катастрофически сокращая ресурс.
Выбор без учёта реального расхода и давления в системе. Подбирая аналог или замену, необходимо учитывать не только присоединительные размеры, но и соответствие рабочего объёма, номинальной подачи и предельного давления. Работа насоса на предельных для него параметрах сокращает срок его службы. Насос пластинчатый 8БГ12-22М рассчитан на номинальное давление 12.5 МПа.
Расшифровка заводской маркировки (условное обозначение)
Модельный ряд насосов маркируется по определённой системе, заложенной в стандартах. Расшифровка индекса 8БГ12-22М:
8 – рабочий объём первой насосной секции (8 см³).
Б – тип насоса: пластинчатый (лопастной).
Г – функциональное назначение: гидравлический насос.
12 – номинальное давление, МПа (12.5, округлённо 12).
2 – конструктивный признак: двухпоточное исполнение.
2 – условная модификация внутри серии.
М – буквенное обозначение, указывающее на модернизированную версию изделия.
Полное обозначение по ГОСТ 13824-84: Насос пластинчатый 8БГ12-22М.
Габаритные и присоединительные размеры для интеграции
Для успешного монтажа насоса пластинчатого 8БГ12-22М в существующую или проектируемую систему необходимо свериться с его посадочными и присоединительными размерами. Помимо общих габаритов (290×250×180 мм) важно учитывать расположение и тип подключения фланцев.
Входной (всасывающий) фланец имеет стандартизированный диаметр, как и выходные нагнетательные фланцы для двух потоков. Перед заказом рекомендуется сравнить чертёж насоса 8БГ12-22М с схемой вашей гидростанции или оборудованием-донором для замены. Это позволит избежать необходимости изготовления переходников или переделки рамы. Изображение точных размеров с допусками доступно в техническом паспорте изделия. Вы можете запросить его у наших специалистов.
Варианты оформления заказа
Компания ГИДРАВЛИКА предлагает гибкие условия поставки насоса 8БГ12-22М и сопутствующих компонентов:
Базовый вариант: Пластинчатый насос 8БГ12-22М стандартного исполнения с правым вращением вала (по часовой стрелке со стороны привода). Поставка включает паспорт и руководство по эксплуатации.
Версия под спецусловия: Исполнение с левым вращением вала (против часовой стрелки). Данная модель поставляется под заказ. Срок изготовления уточняется отдельно.
Комплект для ремонта/аварийного запаса: Помимо самого насоса, можно единовременно заказать наиболее востребованные ремкомплекты: комплект пластин и комплект уплотнений. Это минимизирует возможные простои в будущем.
Пластинчатый насос 8БГ12-22М – это проверенное решение, которое поставляется по всей России и странам СНГ. Мы обеспечиваем доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Опытные инженеры компании ГИДРАВЛИКА готовы провести бесплатную техническую консультацию, чтобы помочь подобрать оптимальное решение под вашу задачу, проверить совместимость и обсудить возможные аналоги, такие как НпЛ 8-16/16.
