Описание и назначение насоса НШ10В-3
Насос НШ10В-3 представляет собой шестеренный гидравлический агрегат с фиксированной производительностью и повышенной надежностью. Основное его назначение – создание и поддержание требуемого давления минерального масла в замкнутых контурах гидросистем. Это решение находит применение в широком спектре мобильной и промышленной техники, где требуется эффективная гидростанция или насосная группа.
Основные технические данные модели НШ10В-3
Масса шестеренного насоса НШ10В-3 составляет 2.35 кг, что обеспечивает удобство его монтажа и обслуживания на объекте. Габаритные размеры корпуса равны 75×115×90.5 мм, что позволяет интегрировать устройство в компактные отсеки оборудования. Для таможенного оформления используется Код ТН ВЭД 8412290000, классифицирующий изделие как объемный гидравлический насос.
Приходит инженер на склад, а ему говорят: «НШ10В-3». Он в ответ: «Купим, а деньги потом!» — «Нет, это не ценник, это новый насос для пресса!».
Расшифровка условного обозначения гидронасоса НШ10В-3
Маркировка насоса НШ10В-3 является ключом к его основным техническим параметрам и сфере применения. Буква «Н» обозначает «насос», «Ш» – его шестеренный тип конструкции. Цифра «10» указывает на рабочий объем в 10 кубических сантиметров за один оборот вала. Буква «В» в индексе означает версию, адаптированную для эксплуатации в гидросистемах мобильной техники. Цифра «3» определяет модификацию с усовершенствованными уплотнениями и рабочими поверхностями, что напрямую связано с ресурсом работы.
Характеристики насоса НШ10В-3
| Технический параметр | Значение |
|---|
| Рабочий объем | 10 см³ |
| Номинальное рабочее давление | 16 МПа (160 бар) |
| Максимально допустимое давление | 21 МПа (210 бар) |
| Номинальная частота вращения вала | 2100 об/мин |
| Допускаемая максимальная частота вращения | 2500 об/мин |
| Минимальная частота вращения | 500 об/мин |
| Теоретическая производительность при номинальных оборотах | 21 л/мин |
| Общий коэффициент полезного действия (КПД) | 0,92 |
| Рекомендуемый тип рабочей среды | Минеральные гидравлические масла |
| Требуемый диапазон кинематической вязкости | 54,98–70,02 мм²/с |
| Необходимая тонкость фильтрации масла | 25 мкм |
| Потребляемая мощность при номинальных параметрах | 8,6 кВт |
Принцип работы шестеренного насоса
Функциональность насоса НШ10В-3 базируется на принципе вытеснения жидкости двумя вращающимися шестернями, находящимися в плотном зацеплении внутри корпуса. Ведущая шестерня, подключенная к валу привода, передает вращение на ведомую. В зоне всасывания, где зубья шестерен выходят из зацепления, создается разрежение, и рабочая жидкость заполняет полости между зубьями. Далее масло переносится вдоль внутренних стенок корпуса к напорной полости, где зубья входят в зацепление, вытесняя жидкость в нагнетательную магистраль.
Преимущества и особенности эксплуатации
Выбор насоса НШ10В-3 для оснащения гидросистемы обеспечивает ряд эксплуатационных преимуществ:
1. Высокая надежность и увеличенный ресурс. Конструкция с минимальным количеством пар трения и прецизионной обработкой деталей гарантирует долгий срок службы даже при циклических нагрузках.
2. Универсальность подключения. Стандартные присоединительные размеры и фланцевое крепление позволяют легко интегрировать агрегат в существующие гидравлические схемы, заменяя устаревшие аналоги.
3. Стабильность рабочего давления. Шестеренная конструкция обеспечивает плавную, практически пульсационную подачу масла, что критично для точной работы исполнительных механизмов.
4. Устойчивость к загрязнениям. Насос НШ10В-3 менее критичен к качеству фильтрации по сравнению с другими типами (например, аксиально-поршневыми), что снижает риск внезапных отказов.
5. Простота сервисного обслуживания. Модульная конструкция и доступность ремкомплектов позволяют быстро проводить ремонтно-восстановительные работы, минимизируя простои оборудования.
Режимы эксплуатации, температура и ресурс
Насос НШ10В-3 рассчитан на длительную работу в широком температурном диапазоне от -40°C до +80°C. Такая термостойкость позволяет применять его как в условиях открытых площадок северных регионов, так и в отапливаемых цехах. Режим работы может быть как непрерывным, так и циклическим с частыми пусками и остановками. Основными факторами, влияющими на общий ресурс, который превышает 5000 моточасов, являются:
– Строгое соблюдение требований к чистоте и вязкости рабочей жидкости.
– Своевременная замена фильтров тонкой очистки.
– Поддержание давления в системе в рамках номинальных значений.
Сфера применения оборудования
Насос НШ10В-3 является ключевым компонентом гидросистем различных типов машин и установок, в том числе:
• Сельскохозяйственная техника: тракторы семейства МТЗ, «Кировец», зерно- и кормоуборочные комбайны.
• Строительная и дорожная техника: экскаваторы-погрузчики, автогрейдеры, мини-погрузчики, виброкатки.
• Коммунальная техника: мусоровозы, снегоуборочные машины, илососы.
• Промышленное оборудование: прессовое оборудование, станки с ЧПУ, гидростанции для испытательных стендов, системы централизованной смазки.
Таблица габаритов и присоединительных размеров
| Параметр | Значение, мм |
|---|
| Длина (без вала) | 115 |
| Ширина (по фланцу) | 75 |
| Высота | 90,5 |
| Диаметр ведущего вала | 18 |
| Диаметр посадочного фланца | 75 |
| Расстояние между отверстиями крепления | 55 |

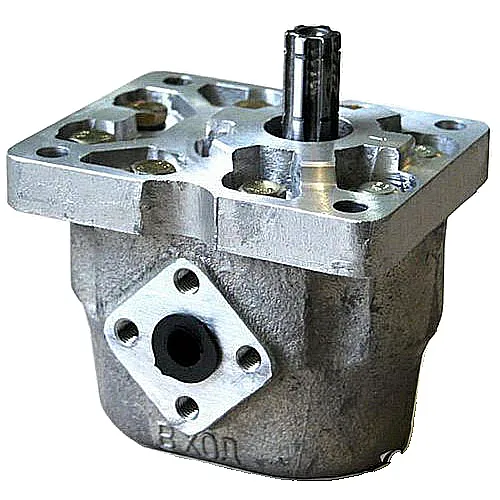

Внешний вид насоса НШ10В-3 в стандартном исполнении ГИДРАВЛИК.
Технический чертеж насоса НШ10В-3 для проверки совместимости при монтаже.
Содержание ремкомплекта и типовые отказы
Для обеспечения быстрого восстановления работоспособности агрегата рекомендуются ремкомплекты, включающие наиболее нагруженные узлы. В зависимости от условий эксплуатации насоса НШ10В-3, в первую очередь могут потребовать замены следующие детали:
| Наименование детали | Причина и признаки износа |
|---|
| Уплотнительные манжеты и сальники | Потеря эластичности при длительной работе на высоких температурах или при использовании нерегламентированных рабочих сред. Признак – течь масла по валу. |
| Ведущая и ведомая шестерни | Абразивный износ рабочих поверхностей при нарушении фильтрации масла. Признак – падение производительности и рост шума. |
| Упорные и радиальные втулки | Износ из-за недостаточной смазки или загрязнения масла. Приводит к осевому смещению шестерен и росту внутренних утечек. |
| Корпус насоса (вкладыши) | В редких случаях при работе на предельном давлении и загрязненной жидкости возможна эрозия рабочих поверхностей. |
Типичные ошибки при подборе насоса
Чтобы избежать преждевременных поломок и несоответствия системы требованиям, важно не допускать следующих ошибок:
1. Выбор по присоединительным размерам без учета производительности. Привод насоса НШ10В-3 должен обеспечивать номинальные 2100 об/мин для выхода на заявленный расход в 21 л/мин.
2. Игнорирование требований к рабочей среде. Использование жидкостей с вязкостью вне диапазона 55–70 мм²/с приведет либо к кавитации, либо к перегреву.
3. Эксплуатация на предельном давлении 21 МПа в постоянном режиме. Данное значение является пиковым, номинальное давление составляет 16 МПа.
4. Экономия на системе фильтрации. Фильтр грубой очистки перед насосом и тонкой очистки 25 мкм после него – обязательные условия для повышения ресурса работы.
Варианты заказа насоса НШ10В-3
В зависимости от потребностей вашей гидросистемы вы можете выбрать оптимальную комплектацию:
Пример 1. Базовый вариант для замены. Насос НШ10В-3 в стандартном исполнении с фланцем и валом 18 мм. Артикул: ГН-10В-3/СТ. Используется для прямой замены вышедших из строя или устаревших агрегатов.
Пример 2. Комплект для монтажа новой гидростанции. Насос НШ10В-3 в сборе с масляным баком, всасывающим фильтром и предохранительным клапаном. Артикул ГН-10В-3/ГС. Сокращает время сборки узла.
Пример 3. Модификация для специфических условий. Насос НШ10В-3М с антикоррозийным покрытием корпуса и морозостойкими уплотнениями. Артикул ГН-10В-3/М. Предназначен для работы в условиях повышенной влажности и солевых туманов.
Официальный поставщик и сервис ГИДРАВЛИК в России
Компания ГИДРАВЛИКА осуществляет комплексные поставки оригинального оборудования бренда ГИДРАВЛИК, в том числе насоса НШ10В-3, по всей территории России и стран СНГ. Мы обеспечиваем техническую поддержку на всех этапах — от помощи в подборе аналога до консультаций по сервисному обслуживанию. Все изделия имеют сопроводительную документацию, включая паспорт и сертификат соответствия. Доставка осуществляется в кратчайшие сроки в такие города, как Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также во все регионы РФ, в Казахстан, Беларусь и другие страны СНГ. Для получения коммерческого предложения или технической консультации свяжитесь с нашими специалистами через сайт 777-gidra.ru или оформите заявку прямо здесь.
