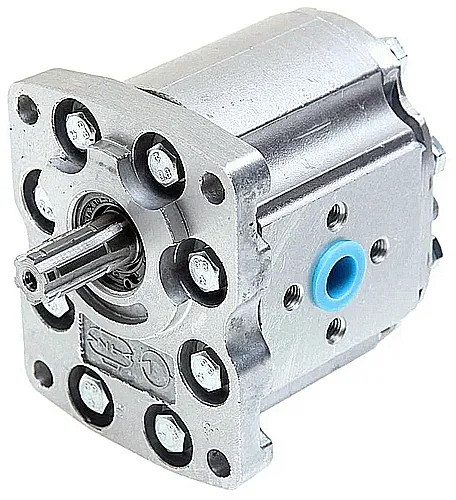

Описание и область применения насоса НШ16Д-3
Насос НШ16Д-3 представляет собой односекционный шестеренный агрегат постоянной подачи, предназначенный для нагнетания минеральных масел и других гидравлических жидкостей в системах привода мобильной и стационарной техники. Данная модель является надежным решением для обеспечения стабильного давления в гидросистемах промышленного оборудования, строительной и сельскохозяйственной техники. Основная функция насоса НШ16Д-3 заключается в преобразовании механической энергии вращения вала в энергию потока рабочей жидкости с заданными параметрами давления и производительности.
Эксплуатация насоса НШ16Д-3 рассчитана на работу в составе гидравлических систем тракторов, экскаваторов, комбайнов, прессового оборудования, подъемников и прочих машин, где требуется надежный и неприхотливый источник гидравлической энергии. Конструкция устройства обеспечивает простоту монтажа и обслуживания, а его технические характеристики соответствуют требованиям эксплуатации в условиях российского климата и производственных циклов.
Габаритные размеры, вес и условное обозначение
Габаритные размеры и масса насоса НШ16Д-3 позволяют его установку в ограниченных пространствах машинных отсеков. Диапазон размеров для данной модели однотипен. Код ТН ВЭД для таможенного декларирования: 8413.60.000.
| Параметр | Значение |
|---|
| Длина (без присоединительных элементов), мм | 152 |
| Диаметр корпуса, мм | 90 |
| Присоединительный размер (фланец) | по спецификации заказчика |
| Масса, кг | 2.5 |
Маркировка НШ16Д-3 расшифровывается следующим образом:
Н — Насос.
Ш — Шестеренный тип конструкции.
16 — Значение номинального давления в мегапаскалях (МПа).
Д — Исполнение с 6-шлицевым валом.
3 — Порядковый индекс модификации в серии.
Инженер вызывает механика: «Почему на стенде гудит насос НШ16Д-3?». Механик, прислушавшись: «Это он не гудит, это он шепчет: “Давление в норме, расход стабильный…”».
— Ты что, издеваешься?
— Нет, просто у этого насоса НШ16Д-3 был тяжелый день, а теперь он отдыхает.
Технические характеристики гидронасоса
| Параметр | Значение |
|---|
| Тип гидронасоса | Односекционный шестеренный |
| Номинальное давление (рабочее), МПа | 16 |
| Максимально допустимое давление, МПа | 21 |
| Рабочий объем (геометрическая подача), см³/об | 15.6 |
| Теоретическая подача (при номинальной частоте вращения), л/мин | 34.44 |
| Номинальная частота вращения вала, об/мин | 40 |
| Коэффициент подачи (объемный КПД), % | ≥ 92 |
| Масса изделия (номинальная), кг | 2.5 |
| Тип рабочей среды | Минеральные масла (И-20А, И-30А, И-40А), соответствующие ГОСТ |
Принцип работы в гидравлической системе
Насос НШ16Д-3 функционирует по классической схеме шестеренного гидроагрегата. Ведущая и ведомая шестерни, находящиеся в зацеплении, вращаются в корпусе насоса. При вращении зубья шестерен захватывают рабочую жидкость из полости всасывания и переносят ее по периферии корпуса в полость нагнетания. За счет герметичности зоны зацепления и минимальных зазоров обеспечивается стабильная подача жидкости под давлением. Внутренняя смазка всех трущихся пар происходит перекачиваемой жидкостью, что минимизирует износ и повышает ресурс работы агрегата.
Преимущества и особенности эксплуатации
Выбор насоса НШ16Д-3 для комплектации или восстановления гидросистем обусловлен рядом эксплуатационных преимуществ:
Надежность и долговечность. Конструкция, отработанная десятилетиями, и применение качественных материалов обеспечивают высокий ресурс работы даже в условиях циклических нагрузок и переменных режимов.
Универсальность подключения. Стандартизированные присоединительные размеры и фланцевые исполнения позволяют интегрировать насос НШ16Д-3 в большинство типовых гидросистем отечественной и импортной техники без сложных адаптаций.
Стабильность параметров. Агрегат поддерживает заданные значения давления и производительности в широком диапазоне температур и частот вращения, что критически важно для точности работы управляемых гидроприводов.
Простота обслуживания. Модульная конструкция и доступность ремкомплектов позволяют проводить оперативный ремонт или замену изношенных компонентов, минимизируя простой оборудования. Качественное уплотнение вала предотвращает утечки масла.
Экономическая эффективность. Соотношение цены, производительности и срока службы делает насос НШ16Д-3 выгодным решением как для крупных сервисных центров, так и для конечных пользователей спецтехники.

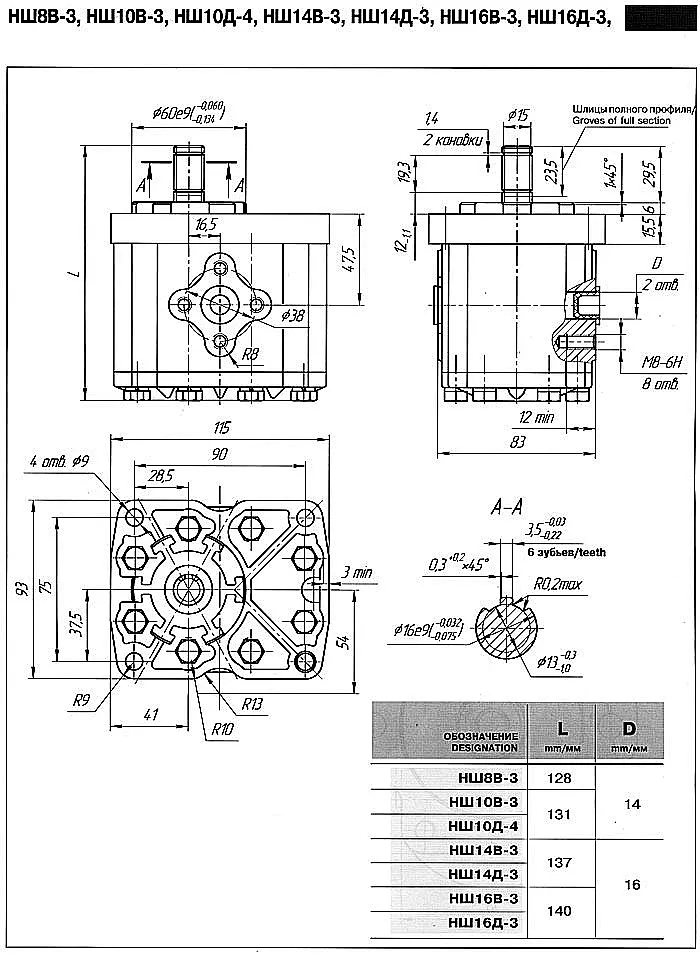

Чертеж с габаритными и присоединительными размерами насоса НШ16Д-3 для проверки совместимости при монтаже.
Температурный режим, ресурс и факторы влияния
Насос НШ16Д-3 рассчитан на работу с гидравлическими жидкостями в температурном диапазоне от -40°C до +80°C. Допустимы режимы непрерывной работы, а также работа с частыми пусками и остановами. Номинальный ресурс до капитального ремонта составляет не менее 3000 моточасов при соблюдении условий эксплуатации.
Ключевые факторы, влияющие на срок службы:
Качество и чистота рабочей жидкости. Обязательно применение рекомендованных масел с соответствующей вязкостью и системами фильтрации тонкой очистки. Наличие абразивных частиц в масле многократно ускоряет износ шестерен и корпуса.
Соблюдение давления. Работа на максимальном давлении 21 МПа допустима лишь кратковременно. Для длительной эксплуатации необходимо придерживаться номинального значения в 16 МПа.
Регулярность сервисного обслуживания. Своевременная замена уплотнений, контроль зазоров и состояния подшипников позволяют предотвратить внезапные отказы.
Схематическое изображение насоса НШ16Д-3 с обозначением линий всасывания и нагнетания для правильного монтажа.
Области применения и типы оборудования
Благодаря сбалансированным характеристикам, насос НШ16Д-3 нашел широкое применение в различных отраслях:
Сельское хозяйство: тракторы (МТЗ, К-700), зерноуборочные комбайны («Дон», «Енисей»), кормоуборочная техника, опрыскиватели.
Строительство и дорожные работы: одноковшовые экскаваторы (ЭО-2621 и аналоги), погрузчики, автогрейдеры, катки.
Коммунальное хозяйство: мусоровозы (КО-440 и подобные), подметальные машины, илососы.
Промышленность: прессовое оборудование, гибочные станки, деревообрабатывающие станки, механизмы подачи прокатных станов, испытательные стенды.
Состав ремкомплекта и часто заменяемые детали
| Наименование компонента | Причина и условия износа |
|---|
| Уплотнение вала (сальник) | Естественный износ, попадание абразива, перегрев. Требует замены при появлении подтеканий. |
| Пара шестерен (ведущая/ведомая) | Износ рабочих поверхностей зубьев вследствие длительной работы или недостаточной смазки. |
| Подшипники качения | Выработка дорожек и тел качения из-за ударных нагрузок или загрязнения смазки. |
| Уплотнительные прокладки корпуса | Потеря эластичности, «старение» резины, механические повреждения при разборке/сборке. |
| Стяжные болты | Деформация вследствие чрезмерных нагрузок или несоблюдения момента затяжки. |
Типичные ошибки при подборе насоса НШ16Д-3
Некорректный подбор гидронасоса может привести к снижению эффективности системы или преждевременному выходу из строя. Избегайте следующих ошибок:
Ориентация только на присоединительные размеры. Даже при совпадении фланца необходимо учитывать рабочий объем (подачу) и номинальное давление. Установка насоса с большей производительностью может вызвать перегрузку других элементов гидросистемы.
Игнорирование типа рабочей среды. Использование нерекомендованных жидкостей (например, на синтетической основе без проверки совместимости с уплотнениями) приводит к быстрому разрушению уплотнительных элементов.
Неучет температурного диапазона. Эксплуатация при температурах, выходящих за пределы -40°C…+80°C, особенно с повышенной вязкостью масла на старте, ведет к кавитации и повышенному износу.
Попытка заменить без проверки аналога. Замена насоса НШ16Д-3 на модель другого типа (например, аксиально-поршневую) требует полного перерасчета гидросистемы.
Примеры оформления заказа
Пример 1. Базовая поставка для сервисного центра. Заказ: насос НШ16Д-3 в количестве 10 штук для формирования запаса на складе в г. Екатеринбург. Поставка осуществляется в штатной упаковке, с паспортами изделия.
Пример 2. Комплектация гидростанции. Заказ: насос НШ16Д-3 в сборе с предохранительным клапаном и фланцем под спецификацию заказчика для сборки новой гидравлической станции для испытательного оборудования.
Пример 3. Ремонтный комплект. Заказ: насос НШ16Д-3 и полный ремкомплект (шестерни, уплотнения, подшипники) для проведения планового восстановительного ремонта агрегатов на парке техники в г. Новосибирск.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать модификацию насоса по давлению и расходу для замены вышедшего из строя агрегата?
Для корректного подбора необходимо знать три ключевых параметра существующей системы: номинальное рабочее давление (в МПа), требуемую производительность (в л/мин при заданной частоте вращения вала) и тип присоединения (фланец, шлицы вала). Например, насос НШ16Д-3 обеспечивает давление до 16 МПа и подачу около 34,4 л/мин при 40 об/мин. Если ваш старый насос имел аналогичные или близкие параметры, замена возможна. При существенных отличиях требуется консультация инженера.
Каковы сроки поставки насоса НШ16Д-3 в регионы России и наличие на складе?
Базовые модификации насоса НШ16Д-3 обычно поддерживаются на складе в Москве. Стандартные сроки отгрузки под заказ составляют от 5 до 15 рабочих дней в зависимости от региона. В города с развитой логистикой (Санкт-Петербург, Екатеринбург, Новосибирск, Казань) доставка часто занимает 3-7 дней. Точные сроки и наличие уточняйте у менеджеров компании ГИДРАВЛИКА.
Какие условия эксплуатации являются критическими для ресурса насоса?
Наиболее критичны три фактора: работа с загрязненным маслом (отсутствие или неисправность фильтра тонкой очистки), регулярная эксплуатация на пределе максимального давления (21 МПа) и холодные пуски при температуре ниже -30°C с маслом, вязкость которого не соответствует сезону. Соблюдение рекомендаций по маслу (И-20А, И-30А, И-40А по ГОСТ) и установка качественных фильтров значительно продлевают межремонтный интервал.
Возможна ли установка насоса НШ16Д-3 на импортное оборудование и как подобрать аналог?
Да, установка возможна при совпадении посадочных мест, типа вала (6-шлицевый) и рабочих параметров. Для импортных аналогов (например, серия Eaton 3320 или Char-Lynn 101-1015) необходимо сверить не только рабочий объем и давление, но и направление вращения вала. Специалисты ГИДРАВЛИКА могут подобрать совместимый аналог или предложить адаптер для вашей системы. Всегда предоставляйте максимально полные данные о заменяемом агрегате.
Поставка, гарантия и техническая поддержка
Оборудование бренда ГИДРАВЛИК, включая насос НШ16Д-3, поставляется компанией ГИДРАВЛИКА по всей территории Российской Федерации и стран СНГ. Мы обеспечиваем не только оперативную доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города, но и комплексную техническую поддержку. Наши инженеры готовы провести консультацию по подбору оборудования, совместимости с вашими системами и предоставить рекомендации по эксплуатации.
На насос НШ16Д-3 предоставляется гарантия 24 месяца при соблюдении условий эксплуатации, указанных в технической документации. Для оформления заказа, получения подробных технических характеристик или консультации, оставьте заявку через форму на сайте или свяжитесь с нами по контактам, указанным в разделе Контакты.
