Насос шестеренный НШ16В-3 представляет собой источник постоянной подачи рабочей среды в гидравлических системах оборудования. Этот агрегат предназначен для нагнетания минеральных гидравлических и индустриальных масел в силовые контуры управления рабочими органами. Насос НШ16В-3 находит применение в составе гидроприводов технологических машин, сельскохозяйственной, дорожно-строительной и грузоподъёмной техники. Ключевая задача устройства – обеспечить стабильный, нерегулируемый поток масла под давлением.
Описание и назначение изделия
Модель НШ16В-3 – это односекционный шестеренный насос с фиксированным рабочим объемом, предназначенный для работы в гидросистемах с номинальным давлением до 16 МПа. Устройство обеспечивает стабильную производительность, что критически важно для работы таких механизмов, как цилиндры подъема/опускания, гидромоторы поворота или системы смазки узлов трения. Надежный насос НШ16В-3 часто выступает сердцем гидростанций мобильной и стационарной техники.
Габаритные размеры, вес и код ТН ВЭД
Устройство характеризуется компактными размерами, облегчающими его интеграцию в плотные компоновки оборудования. Конструкция насоса НШ16В-3 рассчитана на установку при помощи фланцевого или резьбового крепления. Для таможенного оформления изделия используется код ТН ВЭД 8413.60.000.
| Параметр | Значение |
|---|
| Масса, кг | 2.5 |
| Габаритная длина, мм | 180 |
| Габаритная ширина, мм | 120 |
| Габаритная высота, мм | 100 |
Насос НШ16В-3 на складе поставщика готов к отгрузке.
Приходит новый насос НШ16В-3 на склад, а старый спрашивает: «Ну что, ты тоже всю жизнь будешь крутиться вокруг одной точки?»
Технические параметры насоса НШ16В-3
Для корректного подбора агрегата в существующую или проектируемую систему необходимо руководствоваться его паспортными данными. Ключевые характеристики насоса НШ16В-3 представлены в таблице.
| Параметр | Значение |
|---|
| Тип | Насос шестеренный, нерегулируемый, односекционный |
| Номинальное рабочее давление, МПа | 16 |
| Максимально допустимое давление, МПа | 21 |
| Теоретическая подача (при 1500 об/мин), л/мин | 34.44 |
| Рабочий объем, см³/об | 15.6 |
| Номинальная мощность на валу, кВт | 11.72 |
| Тип рабочей среды | Минеральные и полусинтетические гидравлические масла (И-Г-А, И-Г-В и др.) |
| Рекомендуемая вязкость масла, мм²/с | 16 – 220 |
| Масса, кг | 2.5 |
Преимущества и особенности эксплуатации
Выбор именно модели НШ16В-3 обоснован рядом технических и эксплуатационных достоинств, которые влияют на эффективность и надежность всей гидросистемы.
- Длительный ресурс работы: Конструкция с втулками из алюминиевого сплава (индекс «В» в обозначении) обеспечивает снижение износа шестерен и вала, продлевая межсервисный интервал.
- Высокая стабильность давления: Насос НШ16В-3 обеспечивает ровную подачу масла, что минимизирует пульсации и повышает точность работы исполнительных механизмов.
- Универсальность подключения: Стандартизированные присоединительные размеры (по ГОСТ 12448-80) позволяют легко интегрировать агрегат в большинство типовых гидросистем, заменяя вышедшие из строя аналоги.
- Стойкость к загрязнениям: Устройство сохраняет работоспособность при умеренном уровне загрязнения масла, характерном для большинства промышленных условий, хотя для максимального ресурса рекомендуется качественная фильтрация.
- Уменьшение простоев оборудования: Высокая надежность насоса НШ16В-3 напрямую влияет на снижение количества незапланированных остановок производственных линий или техники.
Принцип функционирования в гидравлическом контуре
Работа насоса НШ16В-3 основана на классическом принципе действия шестеренного объемного гидроагрегата. Вращение от приводного двигателя (электродвигателя, ДВС) передается на ведущую шестерню, находящуюся в зацеплении с ведомой. В зоне всасывания, создаваемой разряжением при отходе зубьев из зацепления, рабочая жидкость (масло) заполняет впадины между зубьями. Далее масло переносится вдоль внутренней стенки корпуса в герметичной полости, образованной зубьями и корпусом. В зоне нагнетания, где зубья входят в зацепление, объем полости уменьшается, и масло под давлением вытесняется в напорную магистраль гидросистемы. Внутри насоса НШ16В-3 используется подшипниковый узел, смазываемый перекачиваемым маслом.
Температурный режим работы и факторы, влияющие на ресурс
Насос НШ16В-3 рассчитан на эксплуатацию в широком диапазоне температур окружающей среды и рабочей жидкости – от -40°C до +80°C. Это позволяет использовать его как в отапливаемых цехах, так и на открытых площадках в большинстве климатических зон России. Агрегат способен к длительной непрерывной работе в циклическом режиме с частыми пусками и остановками.
Срок службы насоса НШ16В-3, заявленный производителем, может достигать 5000 моточасов. На фактический ресурс напрямую влияют несколько ключевых факторов:
- Качество и чистота масла: Использование рекомендованных марок жидкостей и поддержание высокого уровня фильтрации (рекомендуется фильтр тонкой очистки не грубее 25 мкм) – главное условие долговечности.
- Соблюдение рабочих давлений: Эксплуатация на предельных значениях, близких к 21 МПа, особенно при высоких температурах, сокращает срок службы уплотнений и подшипников.
- Регулярность сервисного обслуживания: Визуальный контроль герметичности, своевременная замена уплотнительных элементов и масла сохраняют характеристики устройства.
Сфера применения и типовое оборудование
Шестеренный насос НШ16В-3 нашел широкое применение в различных отраслях благодаря своей надежности и простоте. Он часто используется в следующих типах оборудования:
- Металлообрабатывающее и прессовое оборудование: Гидроприводы гильотинных ножниц, прессов, станков для гибки металла.
- Сельскохозяйственная и коммунальная техника: Гидравлические системы тракторов (МТЗ, К-700), комбайнов, кормораздатчиков, погрузчиков, снегоуборочных машин.
- Строительная и дорожная спецтехника: Экскаваторы-погрузчики, мини-экскаваторы, бульдозеры, асфальтоукладчики, где насос НШ16В-3 может отвечать за работу вспомогательных гидроцилиндров.
- Автомобильная техника: Гидроприводы кузовов самосвалов, систем подъема опор, кранов-манипуляторов на шасси.
- Стационарные гидростанции: В составе насосных групп для испытательных стендов, систем смазки промышленных агрегатов.
Состав ремонтного комплекта и часто заменяемые детали
Для проведения технического обслуживания и ремонта рекомендуется использовать оригинальные запасные части. В таблице приведены элементы, потребность в замене которых возникает чаще всего в процессе эксплуатации насоса НШ16В-3.
| Наименование запчасти / узла | Причина и условия износа |
|---|
| Комплект уплотнений (манжеты, сальники) | Естественное старение резины, перепады температур, работа на предельном давлении. Признак износа – течь масла по валу или в местах соединения корпуса. |
| Втулки (подшипники скольжения) | Абразивный износ из-за загрязненного масла или недостаточной смазки при холодном пуске. Приводит к увеличению зазоров, потере давления и производительности. |
| Ведущая и ведомая шестерни | Задиры и износ рабочих поверхностей вследствие кавитации (недостаточное давление на всасывании) или работы с жидкостью, не соответствующей по вязкости. |
| Набор стяжных болтов корпуса | Потеря предварительной затяжки из-за вибраций, что может привести к разгерметизации и потере давления. |
Типичные ошибки при подборе аналога или замене
Некорректный выбор насоса ведет к снижению производительности системы, авариям или быстрому выходу из строя. Избегайте следующих ошибок:
- Ориентация только на тип резьбы или фланца, без учета требуемой производительности (подачи) и рабочего давления системы. Новый насос НШ16В-3 может быть установлен на место старого, но если его рабочий объем (15.6 см³) не соответствует расчетному расходу гидросистемы, это вызовет проблемы.
- Игнорирование температурного диапазона для конкретного применения. Установка стандартного насоса в систему, работающую в условиях мороза ниже -40°C без предварительного подогрева масла, чревата заклиниванием.
- Несоответствие типа рабочей среды. Использование насоса НШ16В-3, предназначенного для минеральных масел, с огнестойкими или водомасляными эмульсиями приведет к коррозии и разрушению внутренних деталей.
- Пренебрежение требованиями к валу насоса. Неправильная соосность с приводом, чрезмерные радиальные нагрузки на вал сокращают ресурс уплотнений и подшипников.
Условное обозначение модели с расшифровкой
Индекс «НШ16В-3» содержит всю ключевую информацию об устройстве:
- НШ – Насос Шестеренный.
- 16 – Номинальное рабочее давление, МПа (16 МПа).
- В – Модификация с втулками (подшипниками скольжения) из алюминиевого сплава.
- 3 – Конструктивное исполнение или версия модели в линейке производителя. В данном случае указывает на конкретный рабочий объем (15.6 см³) и присоединительные размеры.
Изображения, габариты и присоединительные размеры
Проверка установочных размеров – обязательный этап перед заказом. Визуализация изделия и его чертежей помогает убедиться в совместимости.

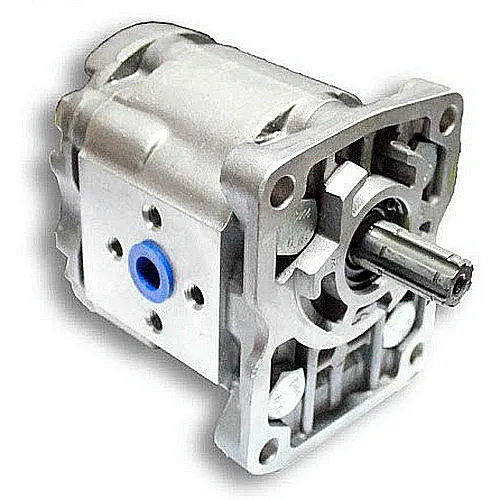

 Насос НШ16В-3, вид спереди. Хорошо видны фланцевые отверстия для крепления и конец приводного вала.

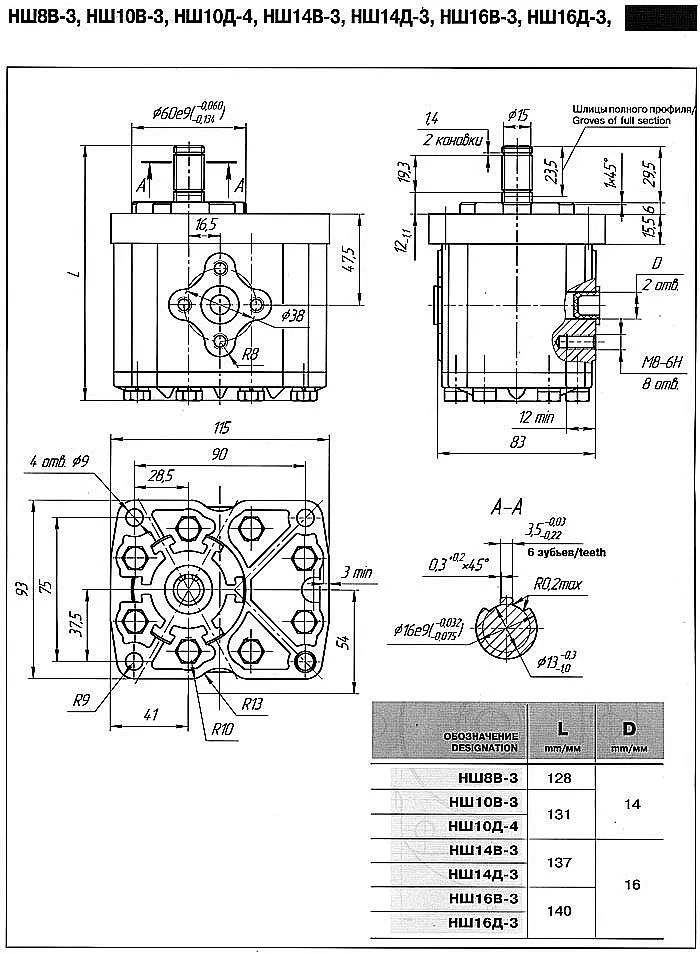

|  Схема габаритных и установочных размеров для насосов серии НШ, к которой относится и модель НШ16В-3. Необходима для проверки на соответствие посадочным местам.
|
Присоединительные размеры вала, фланца и отверстий под крепеж стандартизированы, однако перед монтажом необходимо свериться с чертежом конкретного оборудования. Насос НШ16В-3 должен устанавливаться на ровную, очищенную поверхность с обеспечением точной соосности вала насоса и вала привода.
Примеры оформления заказа
В зависимости от требований заказчик может выбрать базовую или специальную комплектацию:
- Базовая поставка: Насос НШ16В-3 в индивидуальной упаковке, с паспортом. Код для заказа: NSH-16V3-BAS. Подходит для замены вышедшего из строя агрегата в стандартных условиях.
- Поставка с ремкомплектом: Насос НШ16В-3 плюс набор уплотнений (сальники, манжеты). Код для заказа: NSH-16V3-KIT. Рекомендуется для сокращения времени будущего сервисного обслуживания.
- Поставка под проект: Насос НШ16В-3 с индивидуальной доработкой присоединительного фланца под специфические требования заказчика. Обсуждается отдельно с технологом.
Заказать насос НШ16В-3 можно напрямую у поставщика, связавшись через форму на сайте или по телефону, указанному в разделе Контакты.
Часто задаваемые вопросы (FAQ)
Ответы на наиболее распространенные вопросы наших клиентов помогут принять информированное решение.
Как выбрать нужную модификацию насоса НШ по давлению, расходу и подключению?
Основные критерии: 1) Расчетное рабочее давление в системе (выбирайте насос с номинальным давлением с запасом 10-15%). Для НШ16В-3 это 16 МПа. 2) Требуемый расход (л/мин) при заданных оборотах вала. У НШ16В-3 подача около 34 л/мин при 1500 об/мин. 3) Тип подсоединения (фланец, размеры, шпоночный паз вала). Сверьтесь с габаритным чертежом насоса НШ16В-3. Если сомневаетесь, пришлите данные старого насоса для подбора точного аналога.
Какие сроки поставки насоса НШ16В-3 по России и есть ли он на складе?
Базовая модель насоса НШ16В-3, как правило, имеется на центральном складе в Москве. Доставка в регионы РФ (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) осуществляется транспортными компаниями в срок от 2 до 7 рабочих дней в зависимости от удаленности. В страны СНГ отправка занимает от 5 дней. Точные сроки уточняйте у менеджера при оформлении заявки.
Какие условия эксплуатации критичны для насоса НШ16В-3 (мороз, пыль, качество масла)?
Насос НШ16В-3 рассчитан на работу при температуре от -40°C до +80°C. Однако запуск на морозе с загустевшим маслом без предварительного подогрева создает высокие нагрузки и может привести к поломке. Рекомендуется использовать масла по сезону. Защитный кожух на приводном валу поможет от пыли. Главное условие для ресурса – чистота масла. Используйте фильтры тонкой очистки (рекомендовано 25 мкм) и масла групп И-Г-А, И-Г-В по ГОСТ 17479.2-85, вязкостью от 16 до 220 мм²/с.
Совместим ли насос НШ16В-3 с моим оборудованием и можно ли подобрать прямой аналог?
Да, модель НШ16В-3 имеет стандартизированные присоединительные размеры, характерные для широкого спектра отечественной техники и станков. Для проверки совместимости необходимо сопоставить три параметра: 1) Габаритный чертеж и посадочные отверстия. 2) Характеристики вала (диаметр, шпонка). 3) Рабочий объем (15.6 см³) и направление вращения. Пришлите фото или маркировку старого насоса, и наши инженеры подберут точный аналог, будь то насос НШ16В-3 или другая модель из каталога.
Официальные поставки от производителя ГИДРАВЛИК
Компания «ГИДРАВЛИКА» является официальным поставщиком насосного и гидравлического оборудования бренда ГИДРАВЛИК на территории России и стран СНГ. Каждый поставляемый нами насос НШ16В-3 проходит предпродажную проверку и сопровождается полным пакетом документов. Мы обеспечиваем не только оперативную доставку в любой регион, но и комплексную техническую поддержку: помощь в подборе аналога под параметры вашей системы, консультации по монтажу и сервисному обслуживанию. Наша цель – обеспечить бесперебойную работу вашего оборудования. Для получения подробной информации, уточнения наличия и оформления заказа на надежный насос НШ16В-3, оставьте заявку на сайте или свяжитесь с нашими специалистами.
