ГИДРАВЛИКА поставляет на российский рынок номинально надежный насос НШ25Д-3. Это оборудование представляет собой односекционный шестеренный гидравлический насос, оснащенный 6-ти шлицевым валом и износостойкой втулкой из металлфторопласта. Он предназначен для организации подачи рабочей жидкости в гидросистемах мобильной и стационарной техники промышленного назначения.
Описание и назначение шестеренного насоса НШ25Д-3
Основная функция агрегата – создание требуемого давления и расхода минерального масла, водно-масляных эмульсий либо неагрессивных к материалам уплотнений жидкостей в контурах гидропривода. Конструкция насоса НШ25Д-3 изначально разрабатывалась для работы в условиях повышенной загрязненности рабочей среды, что делает его оптимальным выбором для сельскохозяйственных машин, дорожно-строительной техники, прессового и станочного оборудования.
Конструкция шестеренного насоса НШ25Д-3 в разрезе: вал, втулка, корпус.
Почему проект гидравлической системы сдвигается по срокам? – Потому что инженер снова изучает, как сделать её тише и надежнее с помощью проверенного насоса НШ25Д-3!
Вес, габаритные размеры и Код ТН ВЭД
Общая масса изделия составляет 3,7 килограмма. Это обеспечивает удобство монтажа и демонтажа без применения спецтехники. Насос позиционируется под кодом ТН ВЭД 8413 50 000 00 и соответствует требованиям российских и евразийских нормативов по безопасности.
| Параметр | Значение |
|---|
| Масса, кг | 3.7 |
| Габаритные размеры (Д×Ш×В), мм | 205×165×142 |
| Код ТН ВЭД | 8413 50 000 00 |
Технические характеристики
При подборе данного гидравлического оборудования для замены или модернизации системы необходимо строго учитывать его паспортные параметры.
| Технический параметр | Единица измерения / Описание |
|---|
| Тип насоса | Односекционный шестеренный |
| Конструктивное исполнение | С 6-ти шлицевым валом и металлфторопластовой втулкой |
| Рабочее (номинальное) давление | 16 МПа (160 кгс/см²) |
| Располагаемое (максимальное) давление | 21 МПа (210 кгс/см²) |
| Рабочий объем | 24,55 см³ за один оборот |
| Теоретическая подача при номинальной частоте 40 об/мин | 54,20 л/мин |
| Коэффициент подачи (объемный КПД) | Не менее 92% |
| Типовой диапазон рабочих частот вращения | от 40 до 3000 об/мин |
Преимущества и особенности эксплуатации
- Повышенный ресурс и надежность. Применение металлфторопластового композита для втулки вала обеспечивает высокую износостойкость пары трения и снижает чувствительность насоса НШ25Д-3 к абразивному износу при загрязнении масла.
- Высокая стабильность параметров. Отличный объемный КПД на уровне 92% и выше гарантирует стабильную производительность гидросистемы в широком диапазоне давлений и температур, минимизируя потери мощности.
- Универсальность монтажа и подключения. Типовые присоединительные размеры фланца и стандартный 6-шлинцевый вал (диаметр 22 мм) обеспечивают совместимость насоса НШ25Д-3 с большинством отечественных гидростанций и приводов.
- Широкий рабочий температурный диапазон. Возможность эксплуатации в условиях от -20°C до +70°C позволяет использовать насос как в отапливаемых цехах, так и на открытых площадках.
- Снижение затрат на сервис. Простая и ремонтопригодная конструкция сокращает время технического обслуживания и позволяет оперативно заменять наиболее изнашиваемые узлы.
Принцип работы в составе гидросистемы
Функционирование насоса НШ25Д-3 базируется на классическом принципе объемного вытеснения. Ведущая шестерня, приводимая во вращение через шлицевой вал, сцепляется с ведомой шестерней внутри корпуса. В зоне разъема зубьев создается разрежение, за счет которого рабочая жидкость через всасывающий канал поступает в полость насоса. Затем она захватывается зубьями, переносится по периметру корпуса и вытесняется в нагнетательную линию, создавая требуемое давление в контуре. Металлфторопластовая втулка вала минимизирует зазоры и паразитные утечки, непосредственно влияя на высокий коэффициент полезного действия.
Температурный режим работы и срок службы
Для обеспечения заявленного ресурса, составляющего до 8000 моточасов при непрерывной эксплуатации, необходимо соблюдение регламентных условий. Насос НШ25Д-3 рассчитан на работу с жидкостями вязкостью от 10 до 68 мм²/с в указанном выше температурном диапазоне. Критически важным фактором, напрямую влияющим на ресурс, является качество фильтрации масла. Рекомендуется применение фильтров тонкой очистки с градацией не ниже 25 мкм. Частые пуски и остановки, а также работа в режиме предельного давления 21 МПа сокращают межсервисный интервал и требуют более внимательного контроля состояния уплотнений и подшипниковых узлов.
Область применения и совместимое оборудование
Данная модель широко используется в качестве силового агрегата для гидростанций и насосных групп на следующей технике:
- Мобильная и сельхозтехника: тракторы (например, МТЗ), экскаваторы, бульдозеры, погрузчики, асфальтоукладчики.
- Промышленное оборудование: гидравлические прессы, гильотинные ножницы, станки с ЧПУ, испытательные стенды.
- Специализированные установки: подъемники, манипуляторы, системы гидроавтоматики в дерево- и металлообработке.
Высокая производительность насоса НШ25Д-3 позволяет обеспечивать одновременную и точную работу нескольких гидроцилиндров или гидромоторов в сложных технологических циклах.
Состав ремкомплекта и типовые отказы
Наиболее подвержены износу в процессе эксплуатации следующие элементы. Их состояние необходимо проверять при плановом обслуживании.
| Наименование запчасти / узла | Условия, приводящие к ускоренному износу |
|---|
| Уплотнительные манжеты вала и крышек | Работа на предельном давлении, высокие температуры, несоответствие рабочей среды. |
| Подшипники качения (при наличии) | Повышенная радиальная нагрузка, загрязнение масла, нарушение центровки вала привода. |
| Ведущая и ведомая шестерни | Кавитация из-за подсоса воздуха, работа «всухую», абразивный износ. |
| Металлфторопластовая втулка вала | Эксплуатация за пределами температурного диапазона, недостаточная смазка. |
Типичные ошибки при подборе насосного оборудования
- Ориентация только на тип резьбы или фланца без учета требуемого рабочего давления (16 МПа) и расхода (54,2 л/мин). Это приводит к нехватке мощности или созданию избыточного давления с риском выхода из строя.
- Игнорирование температурного режима. Подбор насоса для эксплуатации в условиях, выходящих за рамки -20…+70°C, резко снижает его ресурс и может вызвать мгновенную поломку.
- Использование несовместимой рабочей среды. Насос НШ25Д-3 не предназначен для работы с агрессивными жидкостями, кислотами или щелочами, что разрушительно для его уплотнений.
Обозначение модели НШ25Д-3
Маркировка изделия подчиняется общепринятой в отрасли системе:
Н – Насос.
Ш – Шестеренный (тип конструкции).
25 – Условный номер размера, соответствующий рабочему объему ~25 см³/об.
Д – Исполнение с композитной металлфторопластовой втулкой.
3 – Конструктивный вариант с 6-ти шлицевым исполнением вала.
Габаритные и присоединительные размеры
Перед установкой необходимо сверить монтажные размеры с чертежами вашего оборудования. Ключевые размеры для проверки совместимости: межосевое расстояние крепежных отверстий на фланце (100 мм), диаметр и профиль шлицевого вала (6 шлицов по ГОСТ 1139-80).

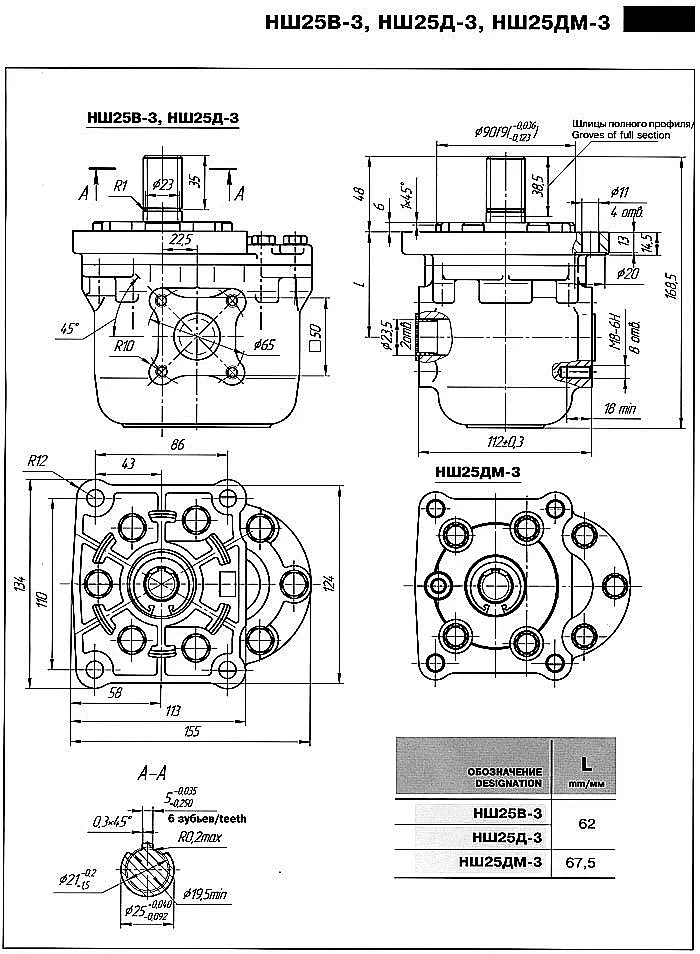

Габаритный чертеж насоса НШ25Д-3 с основными установочными размерами.

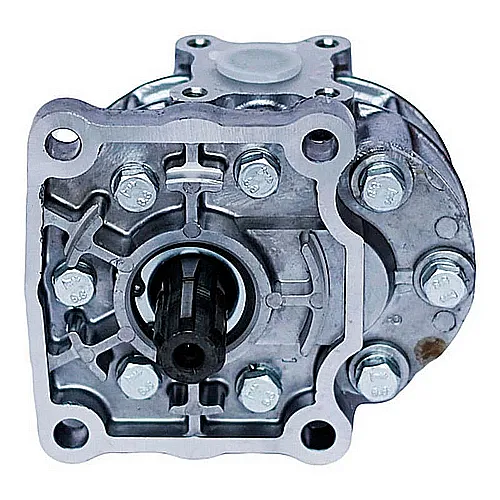

Схематичное изображение стороны привода и крепежного фланца насоса.
Варианты оформления заказа
Компания ГИДРАВЛИКА предлагает гибкие условия поставки. Вы можете приобрести узел самостоятельно или в составе типовых решений:
1. Базовый вариант: Насос НШ25Д-3 в индивидуальной упаковке с паспортом.
2. Комплект с фильтром: насос НШ25Д-3 + фильтр грубой очистки соответствующего давления.
3. Комплектация для конкретной машины: например, полный набор гидрокомпонентов для восстановления ГСТ экскаватора (насос, распределитель, соединительная арматура).
