Шестерённый гидронасос НШ40В-3 является ключевым элементом гидравлических систем мобильной и сельскохозяйственной техники. Это оборудование предназначено для создания и поддержания стабильного потока рабочей жидкости (минеральных масел) под высоким давлением, обеспечивая функционирование исполнительных механизмов, таких как цилиндры и гидромоторы. Насос НШ40В-3 эксплуатируется в условиях интенсивных нагрузок и перепадов температур, демонстрируя высокую надёжность и постоянство характеристик.
Вес, габаритные размеры и Код ТН ВЭД
Конструкция насоса НШ40В-3 отличается компактностью и оптимальным соотношением массы к производительности. Это упрощает его интеграцию в существующие гидроконтуры без необходимости серьёзных доработок конструкции техники. Для точного расчёта пространства и нагрузок при проектировании или замене укажем основные параметры.
| Параметр | Значение |
|---|
| Масса, кг | 5.32 |
| Габаритные размеры (Д×Ш×В), мм | 240×180×150 |
| Код ТН ВЭД | 8412298100 |
— Почему шестерёнка в насосе НШ40В-3 всегда находит общий язык с валом?
— Потому что у них идеальное зацепление!
Технические характеристики гидронасоса
Технические параметры насоса НШ40В-3 определяют его эксплуатационные возможности и области наиболее эффективного применения. При подборе аналога или планировании модернизации гидросистемы эти данные являются отправной точкой.
| Параметр | Значение |
|---|
| Тип насоса | Шестерённый, односекционный |
| Рабочий объём, см³ | 40.4 |
| Номинальное рабочее давление, МПа | 20 |
| Максимальное давление, МПа | 25 |
| Теоретическая подача при номинальной частоте, л/мин | 91.10 |
| Номинальная частота вращения вала, об/мин | 2400 |
| Коэффициент подачи (объёмный КПД), % | Не менее 94 |
| Номинальная потребляемая мощность, кВт | 30.5 |
| Тип рабочей среды | Минеральные масла для гидросистем (вязкостью 22–68 мм²/с) |

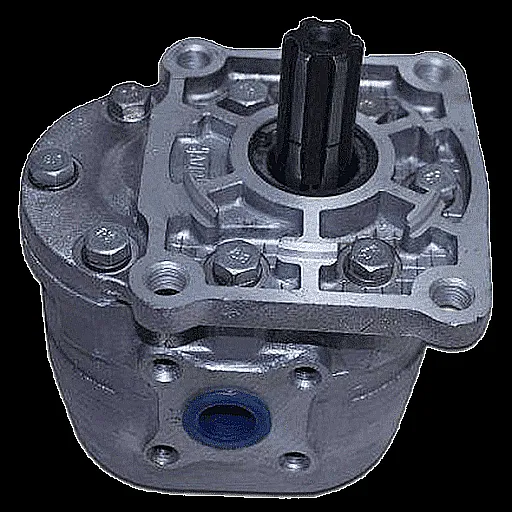

Внешний вид насоса НШ40В-3 с указанием основных элементов конструкции и присоединительных портов.
Преимущества и особенности эксплуатации
Выбор насоса НШ40В-3 для комплектации или ремонта гидравлической системы обеспечивает ряд значимых эксплуатационных преимуществ.
Снижение эксплуатационных простоев. Высокая надёжность узлов и прецизионная сборка минимизируют риск внезапных отказов.
Увеличенный ресурс работы. Использование износостойких материалов для шестерён и втулок, а также эффективная внутренняя система смазки обеспечивают срок службы свыше 8000 моточасов.
Простота монтажа и подключения. Стандартизированные присоединительные размеры фланца и вала позволяют быстро установить насос НШ40В-3 взамен вышедшего из строя без дополнительных адаптеров.
Стабильность давления в системе. Конструкция обеспечивает минимальные пульсации потока, что положительно сказывается на точности работы управляемой гидроаппаратуры и снижает вибрационную нагрузку.
Широкая совместимость. Насос НШ40В-3 рассчитан на работу с широким спектром минеральных масел, соответствующих вязкостным требованиям, и совместим с большинством типовых гидрофильтров.
Принцип действия в гидравлическом контуре
Функционирование насоса НШ40В-3 основано на классическом шестерённом принципе. Вращение от приводного вала передаётся на ведущую шестерню, которая, находясь в зацеплении, приводит во вращение ведомую шестерню. В зоне зацепления зубья входят во впадины, создавая замкнутые объёмы. Вращение шестерён переносит жидкость из зоны всасывания, где создаётся разрежение, в зону нагнетания. Здесь зубья выходят из зацепления, уменьшая объём камеры и вытесняя масло в напорную магистраль под давлением. Герметичность между зонами обеспечивается минимальными зазорами между торцами шестерён и крышками, а также между зубьями и корпусом.
Температурный режим и ресурс работы
Насос НШ40В-3 сертифицирован для эксплуатации в температурном диапазоне окружающей среды и рабочей жидкости от -40°C до +80°C. Такой диапазон позволяет использовать его в условиях российского климата как в северных регионах, так и в летнюю жару. Ресурс работы напрямую зависит от соблюдения условий эксплуатации: качества и чистоты масла, своевременной замены фильтрующих элементов, отсутствия перегрузок по давлению. При использовании рекомендуемых масел и регулярном техническом обслуживании насос НШ40В-3 отрабатывает полный срок службы даже при циклическом режиме работы с частыми пусками и остановами.
Области применения и типовое оборудование
Гидронасос данной модели находит применение в силовых гидравлических системах различной мобильной техники, где требуется надёжный источник потока рабочей жидкости.
Сельскохозяйственная техника: зерноуборочные комбайны (например, серии «Дон», «Вектор»), тракторы (МТЗ, John Deere), кормоуборочные комплексы.
Строительная и дорожная техника: одноковшовые экскаваторы, автогрейдеры, асфальтоукладчики, виброкатки.
Коммунальная техника: погрузчики, уборочные машины, краны-манипуляторы на шасси.
Промышленное оборудование: стационарные гидростанции для прессов, испытательных стендов и другого технологического оборудования.
Насос НШ40В-3 часто устанавливается в системы рулевого управления с гидроусилителем, гидропривода навесного оборудования и системы привода рабочих органов.
Типовые ошибки при подборе аналога
При выборе замены для вышедшего из строя насоса инженеры и механики иногда допускают следующие ошибки:
Подбор только по присоединительным размерам или резьбе без учёта требуемой производительности (подачи) и рабочего давления. Это может привести к нехватке мощности или избыточной нагрузке на новый агрегат.
Игнорирование температурного диапазона при эксплуатации техники в экстремальных условиях, что ведёт к преждевременному износу или отказу.
Несоответствие типа рабочей среды. Использование жидкостей, не указанных в технических условиях (например, определённых типов синтетических масел или жидкостей на водной основе), может привести к коррозии, разрушению уплотнений и потере работоспособности насоса НШ40В-3.
Пренебрежение состоянием гидросистемы. Установка нового насоса в систему с загрязнённым маслом или изношенными фильтрами быстро выведет его из строя.
Расшифровка условного обозначения модели
Маркировка насоса НШ40В-3 несёт в себе информацию о его конструктивных особенностях:
Н — обозначает «насос».
Ш — тип насоса: «шестерённый».
40 — номинальный рабочий объём в кубических сантиметрах.
В — конструктивное исполнение, указывающее на применение втулок из алюминиевого сплава.
3 — порядковый номер модификации в серии, определяющий геометрию и параметры. Полное обозначение по ГОСТ — НШ 40-3-В.

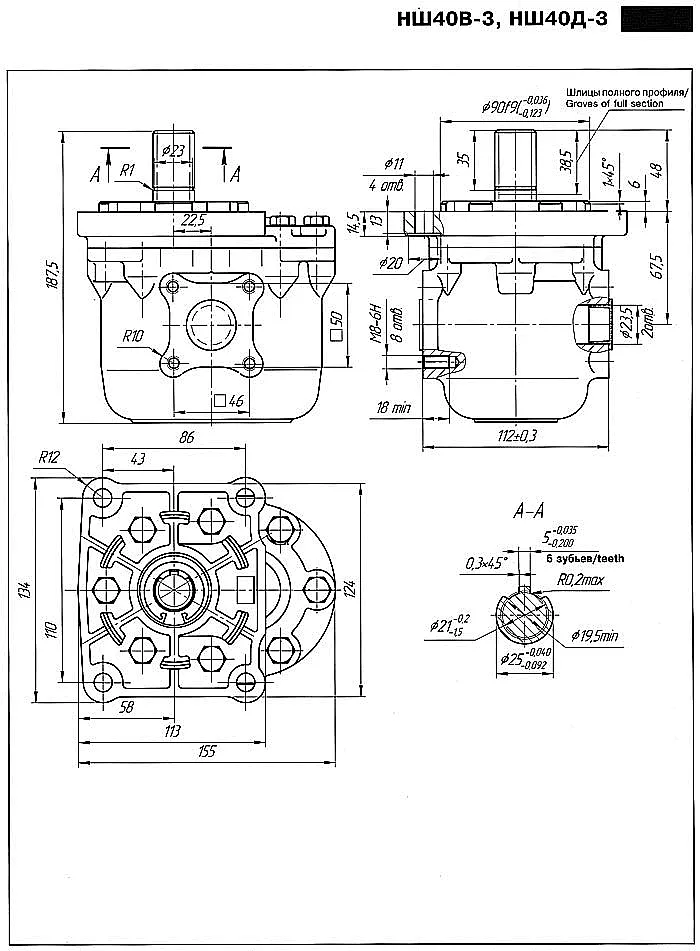

Габаритный чертёж насоса НШ40В-3 с указанием всех монтажных размеров и посадочных мест.
Габаритные и присоединительные размеры для монтажа
Для успешного монтажа и подключения насоса НШ40В-3 к гидросистеме и приводу необходимо свериться с его габаритными и присоединительными размерами. Фланец крепления насоса имеет четыре отверстия под болты М10, расположенные по окружности с межцентровым расстоянием 120 мм. Вал насоса имеет диаметр 28 мм с исполнением шлицевого соединения 8×32×38. Данные параметры соответствуют распространённым стандартам, что упрощает поиск замены и совместимость с приводными элементами различных производителей техники.
Варианты оформления заказа
Компания ГИДРАВЛИКА предлагает гибкие условия поставки насоса НШ40В-3 под различные потребности заказчиков.
Заказ единичного экземпляра для срочного ремонта. Типичный запрос от сервисной мастерской в Ростове###-на-Дону для восстановления работоспособности экскаватора. Насос поставляется в стандартной комплектации с паспортом.
Оптовая партия для комплектации новой техники. Например, завод-изготовитель из Казани заказывает 20 единиц насоса НШ40В-3 для установки на новую партию асфальтоукладчиков. Предоставляются сертификаты соответствия и пакет технической документации.
Заказ с дополнительным сервисом. Клиент из Новосибирска приобретает 15 насосов для модернизации парка комбайнов с одновременным заказом комплектов уплотнений для планового сервисного обслуживания. Возможна предпродажная проверка и консультация по установке.
Часто задаваемые вопросы по насосу НШ40В-3
Как правильно подобрать модификацию насоса по давлению и расходу для замены в существующей системе?
Необходимо сверить параметры вышедшего из строя насоса с характеристиками насоса НШ40В-3. Ключевые цифры: рабочее давление до 25 МПа и подача 91 л/мин при 2400 об/мин. Если исходная система работала в этих пределах, то замена корректна. Также важно сравнить тип и размер присоединения.
Каковы сроки поставки и доставки насоса НШ40В-3 по регионам России и в страны СНГ?
Насос НШ40В-3 в наличии на складе в Екатеринбурге. Доставка в крупные города (Москва, Санкт-Петербург, Новосибирск, Казань) осуществляется в течение 2-4 дней. В отдалённые регионы России и страны СНГ — от 5 до 10 рабочих дней транспортными компаниями.
Каковы требования к условиям эксплуатации, особенно в мороз, на открытых площадках или в запылённых цехах?
Насос НШ40В-3 рассчитан на работу при температуре от -40°C. Для холодного пуска рекомендуется использовать масла с соответствующими низкотемпературными свойствами. При работе в пыльных условиях важно следить за чистотой и герметичностью бака и системы забора воздуха гидростанции, а также регулярно обслуживать фильтры. Корпус насоса имеет стандартную степень защиты от внешних воздействий.
Возможна ли замена насоса НШ40В-3 на другую модель, например, НШ32, и как подобрать полный аналог?
Замена на модель с другим рабочим объёмом (например, НШ32 имеет 32 см³) приведёт к изменению производительности гидросистемы и, как правило, недопустима. Полным аналогом насоса НШ40В-3 является изделие с идентичными параметрами: рабочим объёмом 40.4 см³, давлением до 25 МПа и совпадающими присоединительными размерами. Специалисты ГИДРАВЛИКА помогут подобрать аналог по предоставленным вами техническим данным.
Надёжные поставки от официального дилера ГИДРАВЛИК
Компания ГИДРАВЛИКА является официальным поставщиком гидравлических компонентов бренда ГИДРАВЛИК на территории России и стран СНГ. Мы гарантируем подлинность, качество и полное соответствие техническим характеристикам каждой единицы продукции, включая насос НШ40В-3. На все изделия предоставляется гарантия. Мы осуществляем оперативную доставку в любой регион, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Наши инженеры готовы оказать техническую консультацию, помочь с подбором аналога для вашего оборудования и оформить заявку на поставку. Для связи перейдите в раздел Контакты или оставьте заявку на сайте https://777-gidra.ru.
