Описание и назначение

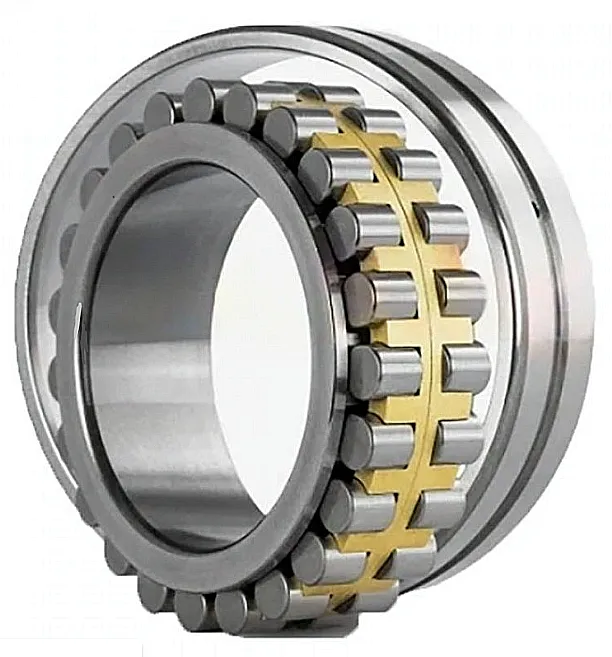

Радиальный двухрядный роликовый подшипник 3182128 представляет собой ключевой высокоточный компонент шпиндельной бабки токарно-винторезного станка 1М63 и его аналогов. Основная функция данного узла – обеспечение минимального биения и максимальной стабильности шпинделя при обработке заготовок под высокими радиальными нагрузками. Конструктивные особенности, такие как внутреннее коническое кольцо с посадкой 1:12 и безбортовое наружное кольцо, гарантируют точную центровку и упрощенный монтаж. Применение подшипника 3182128 для токарного станка 1М63 обязательно для восстановления геометрической точности станка после длительной эксплуатации.
Масса, размеры и таможенная классификация

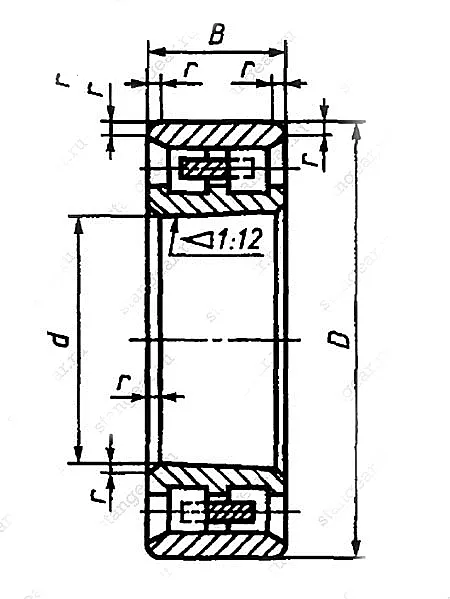

Вес изделия составляет 6,06 кг. Основные габаритные размеры: внутренний диаметр – 140 мм, наружный диаметр – 210 мм, ширина – 53 мм. Изделие классифицируется по Код ТН ВЭД 8482 20 000. Для транспортировки используется упаковка размером 230×230×60 мм с общей массой брутто 6,8 кг.
| Параметр | Значение |
|---|
| Масса нетто | 6,06 кг |
| Диаметр внутренний (d) | 140 мм |
| Диаметр наружный (D) | 210 мм |
| Ширина (B) | 53 мм |
| Код ТН ВЭД | 8482 20 000 |
Слесарь-ремонтник спрашивает кладовщика: "Где подшипники для 1М63?" — "На склаже, в шкафу под табличкой 'Для сверхточного оборудования'. Нет, не там! В соседнем шкафу под табличкой 'Подшипник 3182128 для токарного станка 1М63 — не трожь, шеф будет ругаться!'"
Основные технические параметры
| Характеристика | Значение |
|---|
| Тип конструктивного исполнения | Двухрядный роликовый радиальный с короткими роликами |
| Размер элемента качения | 16×16 мм |
| Общее число роликов | 56 штук |
| Динамическая грузоподъемность (Cr) | 305 кН |
| Статическая грузоподъемность (Cor) | 515 кН |
| Предельная частота вращения, не более | 4300 об/мин |
| Класс точности по ГОСТ | P6 (прецизионный) |
Преимущества и особенности эксплуатации
Применение подшипника 3182128 для токарного станка 1М63 от бренда ГИДРАВЛИК дает ряд эксплуатационных преимуществ.
Ключевые выгоды:
1. Повышение ресурса шпиндельного узла: За счет высокой статической и динамической грузоподъемности обеспечивается длительная работа станка под нагрузкой без потери точности. Ресурс узла может достигать 15 000 моточасов.
2. Снижение времени на ремонт и обслуживание: Конструкция безбортового наружного кольца упрощает монтаж и демонтаж подшипника, сокращая простои оборудования при плановом ТО.
3. Гарантия стабильности обработки: Высокий класс точности P6 и коническая посадка внутреннего кольца исключают появление радиального и осевого люфта, что критично для чистовой обработки деталей.
4. Совместимость и унификация: Подшипник 3182128 для токарного станка 1М63 напрямую взаимозаменяем с узлами в станках ДИП 300, 16К20 и ряде шлифовальных станков, что упрощает закупку запчастей для парка разнородного оборудования. Его применение обеспечивает надежную работу шпиндельной группы.
Функционирование изделия в составе шпинделя
Принцип работы основан на передаче радиальной нагрузки от вращающегося шпинделя через внутреннее коническое кольцо на два ряда коротких цилиндрических роликов. Коническая посадочная поверхность (конусность 1:12) позволяет при затяжке гайки создавать регулируемый натяг, полностью устраняющий зазор между кольцом и шпинделем. Безбортовое наружное кольцо устанавливается в корпус бабки и допускает небольшие тепловые смещения при нагреве. Ролики, катящиеся в дорожках качения, минимизируют трение. Наличие смазочных канавок и отверстий (обозначение К) обеспечивает эффективную подачу пластичной смазки, отвод тепла и предотвращение заклинивания на высоких оборотах.
Температурный режим и показатели долговечности
Этот подшипник 3182128 для токарного станка 1М63 рассчитан на эксплуатацию в диапазоне температур от -30°C до +120°C. Изделие предназначено для работы в режиме постоянного вращения шпинделя. Ресурс напрямую зависит от качества и регулярности обслуживания. Ключевые факторы, влияющие на срок службы: использование рекомендованной смазки (например, Литол-24), чистота рабочей среды (защита от абразивной пыли и стружки), соблюдение норм нагрузки (не более 85% от номинальной динамической грузоподъемности) и правильность монтажа. При должном уходе замена подшипника 3182128 для токарного станка 1М63 потребуется не ранее, чем через 12-15 тысяч часов наработки.
Область применения и типы оборудования
Основное целевое назначение – комплектация и ремонт шпиндельных узлов металлорежущих станков: токарно-винторезных 1М63, ДИП 300, 16К20; шлифовальных станков 3Б151; тяжелых карусельных станков 1512 и некоторых моделей расточных станков, например, 2620В. Подшипник 3182128 для токарного станка 1М63 востребован в отраслях, где требуется высокая точность обработки: авиа- и судостроение (изготовление валов, дисков), тяжелое машиностроение, приборостроение, ремонтные предприятия и заводские цеха.
Состав ремонтного комплекта и уязвимые элементы
Стандартный ремкомплект как таковой не предусмотрен, поскольку подшипник является неразборным. Однако в процессе эксплуатации под воздействием ударных нагрузок, загрязнения смазки или перегрева могут возникнуть дефекты. В первую очередь изнашиваются рабочие поверхности дорожек качения и роликов. При критическом износе или повреждении пыльников (при их наличии в конструкции узла) требуется полная замена подшипника 3182128 для токарного станка 1М63.
| Элемент конструкции | Причина возможного выхода из строя |
|---|
| Поверхность дорожек качения и роликов | Абразивный износ из-за попадания загрязнений в смазку, усталость материала от циклических нагрузок, задиры от перегрева. |
| Сепаратор (обойма) | Механическое повреждение при некорректном монтаже или демонтаже, усталостные трещины. |
Типичные ошибки при подборе
1. Ориентация только на габаритные размеры без учета класса точности (P6) и исполнения (коническое кольцо, маркировка К). Замена на стандартный подшипник серии 2000 приведет к появлению люфта.
2. Пренебрежение проверкой состояния посадочных поверхностей шпинделя и корпуса перед установкой нового узла. Риск установить новый подшипник 3182128 для токарного станка 1М63 на изношенный конус шпинделя.
3. Игнорирование требований к монтажу, в частности, отказ от использования специального инструмента (гидравлической гайки) для создания равномерного натяга конического кольца.
Условное обозначение изделия
Маркировка 3182128К имеет следующую расшифровку:
• 3 – тип подшипника: радиальный роликовый с короткими цилиндрическими роликами.
• 18 – серия по ширине и наружному диаметру.
• 2 – обозначение конструктивных особенностей (в данном случае двухрядное исполнение).
• 128 – код внутреннего диаметра, который рассчитывается как 128 × 5 = 140 мм.
• К – суффикс, указывающий на конструктивное исполнение с коническим отверстием (конусность 1:12) и смазочными канавками на наружном кольце.
Габаритные и присоединительные размеры для проверки совместимости
Для корректного подбора необходимо замерить посадочный диаметр шпинделя (должен быть 140 мм с конусностью 1:12), диаметр расточки в корпусе бабки (210 мм) и ширину посадочного места (53 мм). При визуальном контроле обращают внимание на состояние конусной поверхности шпинделя – отсутствие задиров и равномерность износа.
Варианты оформления заказа
1. Базовая поставка для срочного ремонта: заказ одной штуки подшипника 3182128К с доставкой в ваш город для восстановления вышедшего из строя станка.
2. Комплект для планового капитального ремонта шпиндельной бабки: закупка двух подшипников 3182128 для токарного станка 1М63 (на переднюю и заднюю опоры) с сопутствующими уплотнениями.
3. Формирование складского резерва для парка станков: оптовый заказ нескольких единиц (от 5 штук) для обеспечения бесперебойной работы производственной линии.
Для оформления заявки на любой из вариантов достаточно воспользоваться формой на сайте или обратиться к нашим техническим специалистам.
Поставки в регионы и заключение
Компания «ГИДРАВЛИКА», являясь официальным поставщиком продукции бренда ГИДРАВЛИК, осуществляет прямые поставки оригинального подшипника 3182128 для токарного станка 1М63 по всей территории России и в страны СНГ. Доставка организована в ключевые промышленные центры: Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в другие города. Мы гарантируем соответствие изделия ГОСТ 8328-75, предоставляем сертификаты и обеспечиваем техническую поддержку при подборе. Для консультации, уточнения наличия или размещения заказа перейдите в раздел Контакты или оставьте заявку через сайт 777-gidra.ru.
