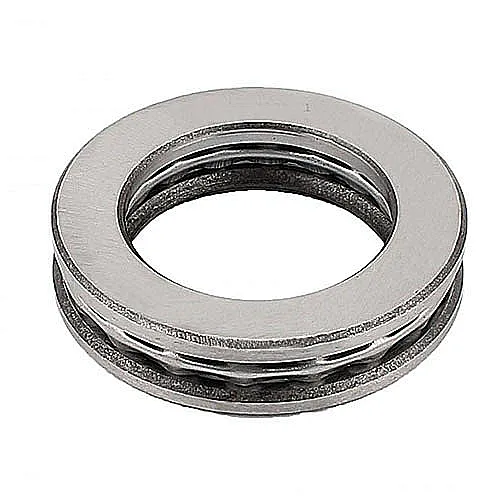

Подшипник 8122 для токарного станка 1М63БФ101 — это высокоточный упорно-радиальный узел, специально разработанный для обеспечения надежной и виброустойчивой работы шпиндельного узла токарных станков серии 1М63. Его основная функция заключается в восприятии комбинированных (осевых и радиальных) нагрузок при минимальном коэффициенте трения, что напрямую влияет на качество обработки деталей и общий ресурс станка. Изделие соответствует строгим заводским требованиям и стандартам, включая ГОСТ 29241-91.
Описание и назначение шпиндельного узла
Данный подшипник относится к классу прецизионных узлов, устанавливаемых в ответственных точках оборудования. Подшипник 8122 для токарного станка 1М63БФ101 обеспечивает необходимую радиальную жесткость и определяет минимально допустимый осевой люфт шпинделя. От его характеристик напрямую зависит точность токарной обработки, особенно при работе на высоких оборотах и с тяжелыми заготовками.
Габаритные параметры и массо-габаритные характеристики
Подшипник характеризуется компактной, но рассчитанной на высокие нагрузки конструкцией. Его основные размеры жестко регламентированы и не имеют допусков на заводскую подгонку, что гарантирует полную взаимозаменяемость. Код ТН ВЭД для данного изделия: 8482.10.000.
| Параметр | Значение |
| Обозначение по ГОСТ / ТУ | 8122 (ТУ 37.006.104-80) |
| Внутренний диаметр (d) | 110 мм |
| Наружный диаметр (D) | 145 мм |
| Высота / Ширина (T) | 25 мм |
| Монтажная фаска (r) min | 1,5 мм |
| Масса единицы изделия | 1,08 кг |
Инженер наладчику: «Почему у нас на этом станке такая идеальная точность?» Наладчик, постукивая по корпусу: «Потому что здесь стоит не просто железка, а подшипник 8122 для токарного станка 1М63БФ101 — он сам знает, где ему быть тише и точнее!»
Детальные технические характеристики
Для точного подбора узла или его импортного аналога необходимы следующие точные параметры подшипника 8122 для токарного станка 1М63БФ101.
| Технический параметр | Характеристика |
| Тип подшипника | Однорядный упорный шарикоподшипник |
| Класс точности (ГОСТ 52570-2006) | P6 (повышенный) |
| Стандартный импортный аналог | 51122 (SKF, FAG, NSK) |
| Материал тел качения (шариков) | Сталь ШХ-15СГ, закалка |
| Материал сепаратора | Полимерный композит, усиленный |
| Твердость колец (HRC) | 60-65 |
| Максимальная частота вращения | До 3500 об/мин (для смазки Литол-24) |
Преимущества и особенности эксплуатации
Выбор именно этого заводского узла для ремонта или модернизации станка обеспечивает ряд ключевых преимуществ:
Стабильность работы шпинделя. Минимизация биения и вибрации даже на предельных режимах резания, что обеспечивает высокий класс чистоты поверхности.
Увеличение межремонтного интервала. Расчетный ресурс в 15 000 моточасов при соблюдении условий смазки и температурного режима существенно снижает затраты на сервис.
Совместимость и взаимозаменяемость. Полное соответствие международному стандарту ISO 26602-2017 и прямая замена на импортный аналог 51122 исключают простои в поиске детали.
Удобство монтажа и контроля. Стандартизированные размеры и наличие монтажных фасок упрощают процесс установки и предварительного натяга.
Стоит отметить, что использование оригинального подшипника 8122 для токарного станка 1М63БФ101 исключает риски, связанные с несовпадением посадочных размеров или классу точности у несертифицированных аналогов.
Принцип работы в составе шпиндельного узла
В конструкции станка данный подшипник устанавливается на вал шпинделя и работает в паре с радиальными подшипниками. Его ключевая задача — воспринимать осевые силы, возникающие при продольной подаче инструмента или при обработке торцов заготовок. Шарики, размещенные в сепараторе, равномерно распределяют нагрузку по беговым дорожкам колец. Особенность конструкции позволяет компенсировать незначительную несоосность (до 0,05 мм), что критически важно для сохранения точности станка после повторного монтажа узла. Таким образом, подшипник 8122 для токарного станка 1М63БФ101 является элементом, обеспечивающим стабильность позиционирования инструмента.
Температурный режим работы и факторы, влияющие на ресурс
Допустимый диапазон температур эксплуатации составляет от -30°C до +150°C. Для долговременной работы в режиме непрерывной многосменной нагрузки рекомендуется поддерживать температуру узла в пределах +40°C...+80°C. На срок службы, помимо температурного фактора, решающее влияние оказывают:
Качество и тип смазки. Рекомендуется использовать консистентные пластичные смазки: Литол-24, Shell Gadus S2 V220 или Shell Alvania EP2 для высокооборотных режимов.
Уровень вибраций и соблюдение посадок. Нарушение посадочных натягов или наличие дисбаланса вала приводят к ускоренному износу беговых дорожек.
Защита от загрязнений. Попадание абразивной металлической стружки или пыли в зону контакта резко снижает ресурс.
При соблюдении всех условий ресурс подшипника 8122 для токарного станка 1М63БФ101 достигает заявленных 15 000 часов.
Сферы применения и типовое оборудование
Прямое назначение — комплектация и ремонт шпиндельных бабок универсальных токарно-винторезных станков модели 1М63БФ101. Помимо этого, узел может применяться на других металлорежущих станках со схожими параметрами шпинделей: фрезерные станки серии 6Р12, расточные станки типа 2620, а также в составе некоторых видов специального прессового и испытательного оборудования, где требуются упорные узлы с высокой точностью вращения.
Расшифровка условного обозначения и код модели
Маркировка «8122» формируется по отраслевой системе обозначений. Первая цифра «8» указывает на тип — упорный однорядный шарикоподшипник. Следующие две цифры «12» являются кодом внутреннего диаметра: условный расчет (12 * 5 = 60 мм) плюс базовая константа 50 мм дает итоговый размер d=110 мм. Последняя цифра «2» обозначает серию по ширине и наружному диаметру. Класс точности P6 маркируется отдельно.
Габаритные чертежи и визуализация
Основной габаритный чертеж подшипника 8122.
Схема монтажа в шпиндельный узел.
Типичные ошибки при подборе аналога
При замене изношенного узла инженеры и механики иногда допускают следующие ошибки:
1. Подбор только по основным размерам (110х145х25) без учета класса точности (P6), что ведет к снижению точности станка.
2. Игнорирование типа подшипника — установка радиального вместо упорно-радиального, что приводит к его мгновенному разрушению под осевой нагрузкой.
3. Несоблюдение требований к смазке, особенно при работе на высоких оборотах (свыше 2500 об/мин).
4. Экономия на качестве при покупке несертифицированных аналогов с повышенным допуском на размеры или низкой твердостью колец.
Примеры типовых заказов
1. Заказ для планового ремонта. Предприятие из Челябинска заказало 8 штук подшипников 8122 для токарного станка 1М63БФ101 для проведения годового ТО своего парка оборудования. Доставка осуществлена транспортной компанией до цеха.
2. Срочная поставка для устранения простоя. Сервисная компания в Санкт-Петербурге получила 2 подшипника в течение 48 часов для восстановления работоспособности критичного станка на заводе-заказчике.
3. Комплектная закупка для модернизации. Крупный машиностроительный завод в Таганроге приобрел партию из 25 единиц для одновременной модернизации группы однотипных станков, что позволило стандартизировать ЗИП.
Бренд ГИДРАВЛИК, поставляемый компанией ГИДРАВЛИКА, гарантирует соответствие продукции всем заявленным техническим параметрам. Мы осуществляем поставки оригинальных компонентов, включая подшипник 8122 для токарного станка 1М63БФ101, по всей территории России — в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Наши специалисты готовы провести бесплатную техническую консультацию и помочь с подбором аналога под вашу конкретную систему. Для оформления заявки или получения коммерческого предложения свяжитесь с нами через раздел Контакты или воспользуйтесь формой заказа на сайте https://777-gidra.ru.
