Описание и назначение

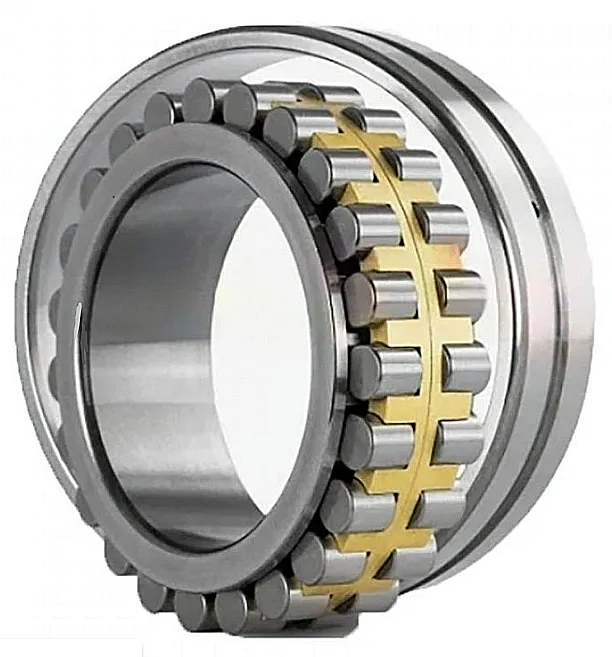

Прецизионный двухрядный роликовый радиальный подшипник 3182120 для токарного станка 16К20 является ключевым компонентом передней опоры шпиндельной бабки. Это изделие разработано для обеспечения высокой точности вращения шпинделя на универсальных токарно-винторезных станках 16К20 и его аналогах. Основная его функция – восприятие значительных радиальных нагрузок и обеспечение минимальных биений и вибраций в процессе обработки металла.
Общая информация
Вес одного изделия составляет 2,17 кг. Габаритные размеры остаются неизменными внутри серии: внутренний диаметр 100 мм, наружный диаметр 150 мм, ширина 37 мм. Код ТН ВЭД для данной продукции – 8482.20.000.
| Параметр | Значение |
|---|
| Вес | 2,17 кг |
| Габариты (d x D x B) | 100 x 150 x 37 мм |
| Код ТН ВЭД | 8482.20.000 |
Инженер на производстве говорит коллеге: «У нас шпиндель на подшипнике 3182120 для токарного станка 16К20 работает так тихо, что начальник думает, станок выключен. Приходится специально деталь врезать, чтобы шум был!»
Технические характеристики
| Параметр | Значение |
|---|
| Тип подшипника | Двухрядный роликовый радиальный |
| Внутренний диаметр (d) | 100 мм |
| Наружный диаметр (D) | 150 мм |
| Ширина (B) | 37 мм |
| Динамическая грузоподъемность (C) | 160 кН |
| Предельная частота вращения | 6000 об/мин |
| Класс точности | 2 (по ГОСТ 5257-81) |
| Количество роликов | 60 шт |
| Размер ролика | 11 х 11 мм |
На чертеже отображены основные присоединительные и габаритные размеры подшипника 3182120 для токарного станка 16К20, необходимые для проверки соответствия посадочных мест в узле.
Преимущества и особенности эксплуатации
Подшипник 3182120 для токарного станка 16К20 предлагает ряд ключевых выгод для предприятий:
- Максимальная точность обработки: Класс точности 2 и конструкция с двумя рядами роликов обеспечивают биение шпинделя не более 0,005 мм, что критически важно для выполнения прецизионных операций.
- Высокая нагрузочная способность: Динамическая грузоподъемность 160 кН позволяет работать с крупногабаритными и тяжелыми заготовками без потери точности и риска преждевременного выхода из строя узла.
- Увеличение межремонтного интервала: Расчетный ресурс составляет до 15 000 часов работы, что при стандартной эксплуатации эквивалентно нескольким годам, сокращая простои оборудования на плановое техническое обслуживание.
- Удобство монтажа и регулировки: Коническое посадочное место (конусность 1:12) в модификациях с индексом «К» обеспечивает точную центровку и позволяет компенсировать износ путем подтяжки.
- Совместимость с типовым парком оборудования: Прямая замена в шпиндельных узлах станков 16К20, 1К62, 1М63, а также совместимость с рядом импортных аналогов упрощает логистику запчастей на предприятиях с разнородным парком.
Принцип работы и температурный режим
В работе шпиндельного узла подшипник 3182120 для токарного станка 16К20 воспринимает радиальные нагрузки от режущего инструмента и заготовки. Два ряда коротких цилиндрических роликов, расположенных в обоймах, равномерно распределяют усилие по окружности колец. Смазочный материал, подаваемый через канавки в сепараторе, формирует масляную пленку, минимизирующую трение и износ. Рабочий температурный диапазон изделия составляет от -30°C до +120°C, что покрывает все стандартные условия работы в цеховых помещениях. Ресурс работы в 15 000 часов или до 8 лет достигается при соблюдении рекомендаций по смазке, отсутствии перегрузок и поддержании чистоты рабочей зоны.
Область применения
Подшипник 3182120 для токарного станка 16К20 применяется в металлообрабатывающей промышленности, преимущественно на универсальных токарно-винторезных станках моделей 16К20, 1К62, 1М63, а также в их модернизированных версиях. Он используется в оборудовании для обработки валов, осей, фланцев и других деталей вращения. Также этот узел может быть установлен в шпиндельных группах другого оборудования, где требуются аналогичные посадочные размеры и параметры точности.
Типичные ошибки при подборе
- Игнорирование класса точности: Установка подшипника общего класса вместо прецизионного (2-го класса по ГОСТ) приводит к увеличению биения шпинделя и браку обрабатываемых деталей.
- Несоответствие типу посадки: Использование стандартного цилиндрического подшипника вместо модификации с коническим посадочным местом (1:12) для узлов, требующих возможности регулировки и подтяжки.
- Неверный учет нагрузок: Подбор аналога с меньшей динамической грузоподъемностью, что ведет к ускоренному износу и выходу из строя при работе с тяжелыми заготовками.
Условное обозначение и расшифровка
Маркировка 2-3182120К (или 4-3182120К) имеет следующую структуру: первая цифра (2 или 4) может обозначать вариант конструктивного исполнения или серию. Основной индекс 3182120 расшифровывается: 3 – серия сверхлегкая, 1 – тип (радиальный двухрядный), 8 – исполнение (роликовый с короткими цилиндрическими роликами), 2 – класс точности (2), 120 – размерная серия, определяющая внутренний диаметр 100 мм. Буква «К» указывает на коническое посадочное место (конус 1:12).
Габаритные и присоединительные размеры для монтажа
При замене или установке нового узла необходимо сверить три ключевых размера: внутренний диаметр (d=100 мм) должен соответствовать шейке шпинделя, наружный диаметр (D=150 мм) – отверстию в корпусе бабки, а ширина (B=37 мм) – ширине посадочного гнезда. Для модификаций с конусом требуется проверить угол конусности 1:12. Эти параметры являются стандартными для данного типоразмера и гарантируют взаимозаменяемость оригинальных запчастей и сертифицированных аналогов.
Примеры оформления заказа
Типичные запросы от предприятий включают:
1. Базовая поставка для планового ремонта: Заказ «Подшипник 3182120 для токарного станка 16К20, 5 шт.» для восстановления парка оборудования.
2. Заказ модификации с конической посадкой: «Подшипник 2-3182120К, 2 шт.» для узлов, где предусмотрена регулировка натяга.
3. Комплект поставки с дополнительными элементами: «Подшипник 3182120 + комплект уплотнений и стопорное кольцо» для полного восстановления шпиндельного узла.
Компания ГИДРАВЛИКА, как официальный поставщик бренда ГИДРАВЛИК, обеспечивает стабильные поставки прецизионных подшипников 3182120 для токарного станка 16К20 по всей территории России и в страны СНГ. Мы гарантируем оригинальное качество и полное соответствие технической документации. Наши инженеры готовы оказать консультацию по подбору аналогов и совместимости с вашим оборудованием. Для получения коммерческого предложения и уточнения сроков доставки в ваш город оставьте заявку через сайт 777-gidra.ru или свяжитесь с нами через раздел Контакты.
