Описание детали и область применения
Подшипник 8122 для токарного станка 1М63 представляет собой ключевой элемент конструкции шпиндельного узла, обеспечивающий восприятие исключительно осевых нагрузок. Данный узел критически важен для сохранения точности обработки металла и долговременной эксплуатации тяжелого металлорежущего оборудования. Модель, поставляемая под брендом ГИДРАВЛИК, производится в полном соответствии с требованиями стандарта ГОСТ 8122-75 из стали марки ШХ15, что гарантирует стабильную работу при высоких механических нагрузках и циклическом воздействии.
Основная функция компонента заключается в фиксации шпинделя вдоль оси вращения, исключая нежелательные осевые смещения, которые могут привести к потере точности обработки детали. Подшипник 8122 для токарного станка 1М63 применяется не только в токарных станках данной модели, но и в схожем технологическом оборудовании, где присутствуют аналогичные требования к режиму работы гидростанции и стабильности положения вала.
Общие характеристики и классификация

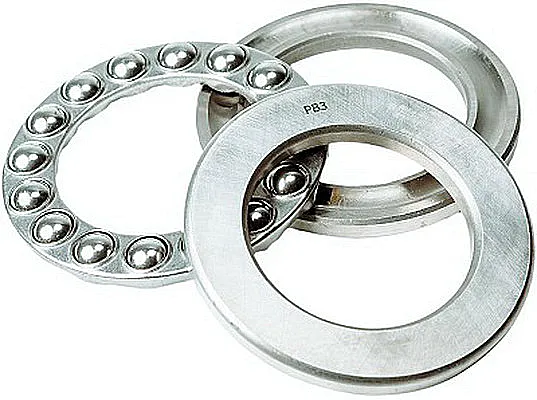

Подшипник 8122 для токарного станка 1М63 относится к категории упорных однорядных шарикоподшипников. Основные массогабаритные параметры и коды классификации приведены ниже.
| Параметр | Значение |
|---|
| Код ТН ВЭД | 8482.20.000.0 |
| Внутренний диаметр (d) | 110 мм |
| Наружный диаметр (D) | 145 мм |
| Высота (H) | 25 мм |
| Масса единицы изделия | 1,1 кг |
Диапазон рабочих температур, допустимых для подшипника 8122 для токарного станка 1М63, составляет от -30°C до +120°C, что делает его пригодным для эксплуатации в большинстве климатических зон России. Отметим, что в зоне отрицательных температур требуется использование морозостойких смазочных материалов.
Почему подшипник 8122 для токарного станка 1М63 считают узким специалистом? Потому что он берется только за осевую работу, а на радиальные нагрузки отвечает: «Это не моя компетенция!»
Технические параметры и расчетные нагрузки
Для корректного подбора и прогнозирования ресурса работы необходимо учитывать весь спектр технических характеристик элемента.
| Параметр | Значение |
|---|
| Тип подшипника | Упорный однорядный шариковый |
| Динамическая грузоподъемность | 87,1 кН |
| Количество шариков | 31 шт |
| Диаметр шариков | 11,906 мм |
| Максимальная частота вращения | 2200 об/мин |
| Стандартное исполнение | Открытое, без защитных крышек |
Его внедрение в гидравлическую систему станка обеспечивает долговечность и надежность узла при соблюдении режимов эксплуатации. Увеличение ресурса работы всего шпиндельного блока напрямую зависит от правильности монтажа и последующего сервисного обслуживания.
Принцип работы в составе гидросистемы
В составе шпиндельного узла токарного станка подшипник 8122 располагается между неподвижной опорой и вращающимся валом. Осевое усилие, возникающее в процессе обработки детали, передается через вращающееся кольцо на тела качения – шарики. Они, в свою очередь, перекатываются по спеченным дорожкам качения на опорном кольце, жестко зафиксированном в корпусе. Сепаратор из штампованной стали обеспечивает равномерное распределение и строгое позиционирование шариков, предотвращая их взаимный контакт и повышенный износ. Таким образом, подшипник 8122 для токарного станка 1М63 выполняет функцию одностороннего жесткого упора, не рассчитанного на восприятие радиальных сил.
Преимущества и особенности эксплуатации
Использование оригинального подшипника 8122 для токарного станка 1М63 от поставщика ГИДРАВЛИКА предоставляет пользователям ряд существенных преимуществ.
Во-первых, это сокращение простоев производственного оборудования за счет высокой надежности и предсказуемого межсервисного интервала. Стабильность давления в сопряженных узлах гидравлики сохраняется на всем сроке службы.
Во-вторых, значительно увеличивается общий ресурс работы всего шпиндельного узла, так как деталь изготовлена из качественного материала с соблюдением всех допусков.
В-третьих, удобство монтажа обеспечивается четким соответствием геометрических размеров требованиям чертежей станка 1М63. Совместимость с типовыми гидросистемами и смазочными материалами на литиевой основе упрощает процедуру замены.
Наконец, строгий контроль качества на всех этапах производства гарантирует отсутствие внутренних напряжений и дефектов, которые могут привести к преждевременному выходу из строя. Поставка подшипника 8122 для токарного станка 1М63 осуществляется с полным пакетом технической документации.
Температурный режим и факторы, влияющие на ресурс
Как уже отмечалось, допустимый температурный диапазон эксплуатации составляет от -30°C до +120°C. Длительный ресурс работы в 8000-10000 моточасов достигается при соблюдении ряда условий. К ним относится использование рекомендованных консистентных смазок (например, типа Литол-24 или аналогов), регулярная фильтрация масла в общей гидросистеме для предотвращения попадания абразивных частиц, а также контроль за уровнем осевой нагрузки, не превышающей паспортное значение в 87,1 кН. Важно избегать режимов работы, связанных с частыми пусками и остановками под нагрузкой, так как это создает ударные нагрузки на элементы подшипника.
Сферы применения и типы оборудования
Основная область применения данного изделия – тяжелое металлообрабатывающее оборудование. Помимо токарного станка 1М63, подшипник 8122 применяется в станках моделей 16К20, а также в шпиндельных узлах некоторых расточных и фрезерных станков. Он также нашел применение в силовых гидравлических приводах, таких как тяжелые редукторы (например, РМ-32), механизмы пресс-ножниц (КД232), поворотные устройства экскаваторов (ЭО-2621) и мощные домкраты. Таким образом, подшипник 8122 для токарного станка 1М63 является востребованным узлом в отраслях, где требуются надежные решения для восприятия высоких осевых усилий.
Расшифровка условного обозначения модели
Маркировка 8122 имеет четкую структуру, позволяющую идентифицировать тип и основные параметры изделия. Первая цифра «8» указывает на принадлежность к классу упорных шариковых подшипников. Вторая цифра «1» обозначает серию по ширине – в данном случае легкую. Последние две цифры «22» представляют собой код внутреннего диаметра. Согласно стандартной таблице соответствия, код 22 соответствует номинальному внутреннему диаметру в 110 мм. Международным аналогом данной модели является обозначение 51122 по системе ISO, где «5» также указывает на тип – упорный шариковый. Эта информация необходима для корректного подбора аналога в международных каталогах.
Габаритные и монтажные размеры
Для успешной установки и замены детали критически важно проверить соответствие посадочных мест на оборудовании следующим размерам подшипника 8122 для токарного станка 1М63:
Посадочный диаметр вала (d) – 110 мм. Рекомендуемый допуск посадки на вал: H7.
Диаметр корпусного отверстия (D) – 145 мм. Рекомендуемый допуск посадки в корпус: H8.
Общая высота узла (H) – 25 мм. Этот размер важен при проверке наличия свободного пространства в сборочном узле.
Визуальное представление чертежа и пример установки помогут избежать ошибок при подготовке к монтажу.
Какие элементы чаще всего требуют замены
В процессе эксплуатации подшипника 8122 для токарного станка 1М63 наиболее уязвимыми элементами, подверженными износу, являются уплотнения и сепаратор. При нарушении условий смазки или попадании загрязнений в первую очередь изнашиваются дорожки качения колец и поверхности шариков. В ремонтный комплект для восстановления узла, как правило, входят новые шарики и сепаратор, однако при значительном износе колец целесообразна полная замена подшипника. Для продления срока службы необходимо соблюдать регламенты замены масла и фильтров гидросистемы.
Типичные ошибки при подборе компонента
При выборе замены для данной детали инженеры нередко допускают ряд распространенных ошибок.
Первая ошибка – игнорирование типа нагрузки. Попытка установить упорный подшипник 8122 в узел с радиальной нагрузкой неминуемо приведет к его быстрому разрушению.
Вторая ошибка – неучет максимально допустимой частоты вращения. Превышение предела в 2200 об/мин вызывает перегрев и разрушение сепаратора.
Третья распространенная проблема – использование несоответствующих смазочных материалов или их смешивание во время сервисного обслуживания.
Четвертая ошибка связана с геометрией: установка детали с неправильными посадками (слишком тугая или, наоборот, слабая) нарушает распределение нагрузки и сокращает ресурс работы.
Примеры оформления заказа
Поставщик ГИДРАВЛИКА предлагает несколько удобных вариантов заказа необходимого узла.
1. Базовая поставка: подшипник 8122 для токарного станка 1М63 в индивидуальной упаковке, с паспортом изделия. Артикул поставки: P8122-BASE.
2. Комплект для сервиса: базовая модель в количестве от 5 штук со скидкой для планового ремонта парка оборудования. Артикул: P8122-SET5.
3. Поставка с консультацией: заказ включает выезд нашего специалиста для оценки условий монтажа и проведения инструктажа по установке. Подбор осуществляется для конкретной гидростанции и условий эксплуатации.
Гарантии поставки и логистики
Компания ГИДРАВЛИКА осуществляет поставку оригинальных подшипников 8122 для токарного станка 1М63 по всей территории России и стран СНГ. Мы гарантируем оперативную доставку в ключевые промышленные центры, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань и Ростов-на-Дону. Наличие склада позволяет отгружать большинство позиций в течение 24 часов после подтверждения заказа. Для оптовых покупателей действуют специальные условия и персональная программа лояльности.
Оборудование бренда ГИДРАВЛИК – это синоним надежности для вашего производства. Мы обеспечиваем не только поставку качественных компонентов, но и комплексную техническую поддержку: от помощи в подборе аналога под конкретную систему до консультаций по сервисному обслуживанию. Оставьте заявку через сайт 777-gidra.ru для получения подробного коммерческого предложения и расчета сроков поставки.
