Реле давления ПРД-1М является ключевым функциональным блоком системы безопасности крановой техники. Этот преобразователь давления предназначен для точного измерения уровня давления в гидроцилиндре, который отвечает за подъем стрелы автокрана, а также может применяться в аналогичных гидравлических системах другого строительно-монтажного оборудования. Основная задача реле ПРД-1М — передача сигнала о текущем давлении в приборе безопасности ОНК-140, что обеспечивает контроль и предотвращение перегрузок.
Основные параметры и назначение
Устройство ПрД-01 (модификация, входящая в состав комплекса) разработано для работы в составе приборов охраны нескручивания (ОНК) и является частью современной системы безопасности грузоподъемных машин. Один прибор ОНК-140 может включать в себя до пяти подобных преобразователей давления для мониторинга нескольких зон или цилиндров одновременно.
Код ТН ВЭД для данной продукции — 9032 89 000 9 (приборы и аппараты автоматического регулирования или управления).
Инженер настраивает реле давления ПРД-1М и говорит новичку: «Помни, если эта штука заговорит, значит, твой кран уже думает о полете, но без крыльев». Главное — услышать её вовремя.

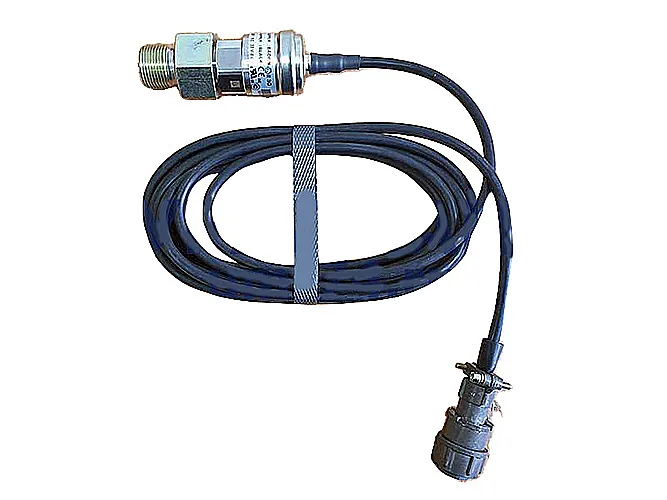

Внешний вид и габариты датчика давления ПРД-1М с метрической резьбой подключения.
Технические характеристики реле давления ПРД-1М
Основные эксплуатационные параметры преобразователя гарантируют его надежную и долговечную работу в составе ответственных систем. Ниже представлены ключевые технические характеристики, подтверждающие высокий класс точности и надежности реле давления ПРД-1М.
| Наименование параметра |
Значение |
| Класс точности (суммарная погрешность: нелинейность, гистерезис, повторяемость) |
± 0,5 % от диапазона измерений |
| Температурная погрешность нуля (влияние на положение нуля) |
не более ± 0,15 % диапазона измерений на каждые 10K |
| Температурный дрейф чувствительности (влияние на диапазон измерений) |
не более ± 0,15 % диапазона измерений на каждые 10K |
| Время отклика при работе с жидкими средами (10 – 90 % сигнала) |
более 0,5 мс |
| Механический ресурс работы (при 10–90 % от верхнего предела измерения) |
свыше 10 миллионов циклов нагружения |
| Тип рабочей среды |
Гидравлические масла, соответствующие требованиям системы |
| Типовое рабочее давление (зависит от модели и диапазона) |
Определяется конкретным исполнением под систему |
| Диапазон рабочих температур |
Стандартный промышленный диапазон (уточняется по ТД) |
Габаритные размеры и масса
Конструкция реле давления ПРД-1М компактна и адаптирована для монтажа в ограниченном пространстве типовых гидрораспределителей или на гидроцилиндрах кранов. Типичный вес преобразователя составляет 200–400 грамм в зависимости от исполнения корпуса и типа электрического разъема. Габаритные размеры позволяют легко интегрировать его в существующие системы.
Преимущества и особенности эксплуатации
- Высокая надежность и ресурс. Конструкция реле давления ПРД-1М рассчитана на длительную непрерывную работу в условиях постоянной вибрации и переменных нагрузок, характерных для строительной техники. Ресурс в 10 миллионов циклов минимизирует расходы на замену.
- Превосходная вибростойкость. Корпус и внутренние элементы спроектированы с учетом работы на мобильной технике, что обеспечивает стабильность показаний даже при сильной тряске.
- Электромагнитная совместимость (ЭМС). Устройство соответствует строгим нормам по устойчивости к радиопомехам (стандарты типа MBS 1250), что критически важно для корректной работы электронных систем безопасности рядом с мощным силовым оборудованием.
- Простота интеграции. Реле давления ПРД-1М совместимо с большинством моделей приборов безопасности серии ОНК, что упрощает модернизацию или ремонт существующего парка кранов.
- Снижение риска аварий и простоев. Своевременный и точный контроль давления в системе подъема стрелы предотвращает критические перегрузки, продлевая срок службы гидроцилиндров и всей конструкции крана.
Принцип работы в составе гидросистемы
Реле давления ПРД-1М работает как аналоговый преобразователь. Через свое присоединительное отверстие (как правило, метрическая резьба) устройство напрямую контактирует с рабочей средой — гидравлическим маслом в напорной магистрали цилиндра подъема стрелы. Внутренний чувствительный элемент (чаще всего мембрана или плунжер) деформируется под действием давления. Это механическое перемещение преобразуется во встроенном датчике в пропорциональный электрический сигнал (например, 4–20 мА или сигнал напряжения), который передается по кабелю на блок управления прибором ОНК-140. Таким образом, система в реальном времени получает точную информацию о силовой нагрузке на гидроцилиндр.
Температурный режим и факторы, влияющие на срок службы
Реле давления ПРД-1М сохраняет заявленную точность в широком диапазоне рабочих температур, характерном для умеренного и континентального климата России. На срок его службы напрямую влияет несколько ключевых факторов:
- Качество и чистота рабочей жидкости. Наличие абразивных частиц или воды в масле ускоряет изнашивание чувствительного элемента. Обязательна установка фильтров тонкой очистки в гидросистеме.
- Соблюдение паспортного диапазона давлений. Работа на предельных или запредельных давлениях сокращает ресурс.
- Частота и качество сервисного обслуживания. Периодическая проверка калибровки и целостности уплотнений предотвращает внезапные отказы.
- Механические воздействия. Неправильный монтаж или ударные нагрузки на корпус могут повредить внутренние компоненты.
Область применения и типовое оборудование
Основная сфера применения реле давления ПРД-1М — системы безопасности грузоподъемной техники. Устройство используется на:
- Автомобильных кранах (автокранах) всех грузоподъемностей.
- Гусеничных кранах.
- Кранах на специальных шасси.
- Прочей строительно-монтажной технике, где требуется контроль давления в гидроцилиндрах подъема для предотвращения опрокидывания или поломки стрелы.
Установка преобразователя ПРД-1М является обязательным требованием для соответствия современных кранов правилам безопасности и позволяет эксплуатировать технику на строительных площадках, в логистических центрах и при выполнении монтажных работ.
Условное обозначение и расшифровка
Обозначение «ПРД-1М» расшифровывается как Преобразователь Релейный Давления, модификация 1, модернизированный. В рамках серии могут выпускаться модификации с различными диапазонами измерения давления, типами электрических выходов (аналоговый/дискретный) и вариантами присоединения (резьба М12х1,5, М20х1,5 и др.), что указывается в полном шифре заказа.
Типичные ошибки при подборе аналога или замене
- Подбор только по геометрии подключения. Критической ошибкой является выбор датчика давления, опираясь лишь на совпадение резьбы, без учета требуемого диапазона измерений, класса точности и типа выходного сигнала.
- Игнорирование требований к рабочей среде. Использование преобразователя, не рассчитанного на конкретный тип гидравлического масла или его температуру, ведет к быстрой поломке.
- Несоответствие по степени защиты (IP) и вибростойкости. Для установки на мобильной технике обязательны исполнения, устойчивые к вибрациям, влаге и пыли.
- Пренебрежение проверкой совместимости с контроллером ОНК-140. Выходные электрические параметры (сигнал 4–20 мА, напряжение питания, сопротивление нагрузки) нового реле давления должны строго соответствовать характеристикам старого устройства.
Примеры технических заданий для заказа
Для корректного подбора и заказа реле давления укажите следующие параметры:
- Базовый вариант для ОНК-140: ПРД-1М-ХХ-010. Диапазон измерения 0–400 бар, выход 4–20 мА, присоединение М12х1,5.
- Модификация с увеличенным диапазоном: ПРД-1М-ХХ-020. Диапазон 0–600 бар для систем с повышенным рабочим давлением.
- Исполнение с другим типом разъема: ПРД-1М-ХХ-030. Выходной сигнал – дискретный релейный, для прямого управления цепями аварийной остановки.
Для точного определения артикула и получения коммерческого предложения отправьте запрос через наш сайт.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать реле давления ПРД-1М по давлению и типу сигнала для замены?
Необходимо знать точный диапазон измерения давления, при котором работал старый датчик (например, 0–400 бар), тип выходного электрического сигнала (чаще всего это аналоговый сигнал 4–20 мА) и шаг резьбы присоединительного порта (например, М12х1,5). Эти данные обычно указаны в паспорте на прибор ОНК-140 или на корпусе старого преобразователя.
Каковы сроки поставки реле давления ПРД-1М в регионы России?
Оборудование бренда ГИДРАВЛИК поставляется со склада в Москве. При наличии на складе отгрузка осуществляется в течение 1-3 рабочих дней. Доставка в крупные города (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) занимает 2-7 дней в зависимости от выбранной транспортной компании. В отдаленные регионы и страны СНГ сроки поставки обсуждаются индивидуально.
Как влияют российские зимние температуры на работу реле давления ПРД-1М?
Устройство рассчитано на работу в стандартном промышленном климатическом исполнении. Для эксплуатации при экстремально низких температурах (ниже -40°C) необходимо уточнять возможность заказа специального исполнения с соответствующими смазками и материалами уплотнений. Также критически важно использовать гидравлическое масло, соответствующее сезону.
Можно ли подобрать аналог реле давления ПРД-1М для импортного крана?
Да, специалисты компании ГИДРАВЛИКА проводят техническую консультацию и подбор совместимых аналогов. Для этого необходимо предоставить технические характеристики устанавливаемого датчика: диапазон измерений, тип выходного сигнала, напряжение питания, схему подключения и присоединительные размеры. Рабочая среда — гидравлическое масло стандартных типов.
Поставки по России и СНГ
Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА на всей территории Российской Федерации и в страны СНГ. Мы гарантируем поставку оригинальных запасных частей, включая реле давления ПРД-1М, для систем безопасности крановой техники. Наши инженеры готовы оказать консультативную поддержку по подбору, совместимости и монтажу. Для оформления заявки, получения подробных технических характеристик и актуальных цен свяжитесь с нами через сайт или посетите раздел Контакты.
