Описание и назначение
Ресивер серии Р1 – это ёмкостное оборудование, предназначенное для аккумулирования сжатого воздуха в промышленных пневматических системах. Основная функция – стабилизация давления, сглаживание пульсаций, компенсация пиковых расходов воздуха и обеспечение резервного объема. Ресивер Р1-200 с внутренним диаметром 200 мм относится к среднегабаритным моделям линейки, его рабочий объем может достигать 20 литров, что делает его оптимальным решением для компрессорных станций, пневматических прессов и систем управления. Устройство подключается непосредственно к магистрали после компрессора или осушителя.
Вес и габаритные размеры ресивера Р1-200 напрямую зависят от выбранного заказом объема. Корпус представляет собой цилиндрическую гильзу из высокопрочной стали с двумя фланцевыми крышками. Для удобства размещения оборудование может оснащаться различными вариантами крепления. Код ТН ВЭД для подобных изделий – 8424 89 800 9.
| Основные габаритные параметры (базовые) | Значение |
|---|
| Внутренний диаметр (Dвн), мм | 200 |
| Длинна гильзы (L1) для объема 10 л, мм | 442 |
| Длинна гильзы (L1) для объема 20 л, мм | 762 |
| Диапазон рабочих объемов, л | 2.0 – 20.0 |
| Примерный вес (без арматуры), кг | 15 – 45 (в зависимости от объема) |
Технические характеристики ресиверов серии Р1
Параметры | Нормы для типоразмеров |
Р1- |
-050 | -063 | -080 | -100 | -125 | -160 | -200 |
1. Тип присоединения пневмолиний | G1/4" | G3/8" | G1/2" | G3/4" |
2. Номинальное рабочее давление, МПа | 1,0 |
3. Максимальное испытательное давление, МПа | 1,6 |
4. Диапазон доступных объемов, л | 0,5...5,5 | 1,0...9,0 | 1,0...15,0 | 1,0...20,0 | 2,0...20,0 |
5. Допустимый температурный режим работы | -40°С…+80°С |
6. Исполнение по способу монтажа | Резьба в крышках, лапы, фланец (опционально) |
Приходит инженер к начальству и говорит: «На участке сломался ресивер, давление упало». Начальник отвечает: «Не вопрос, у нас в кабинете есть идеальный ресивер Р1-200 по объему – кофеварка. Бери!» Инженер молча смотрит на G3/4" на баллоне и на тоненькую трубочку от капельной кофеварки…

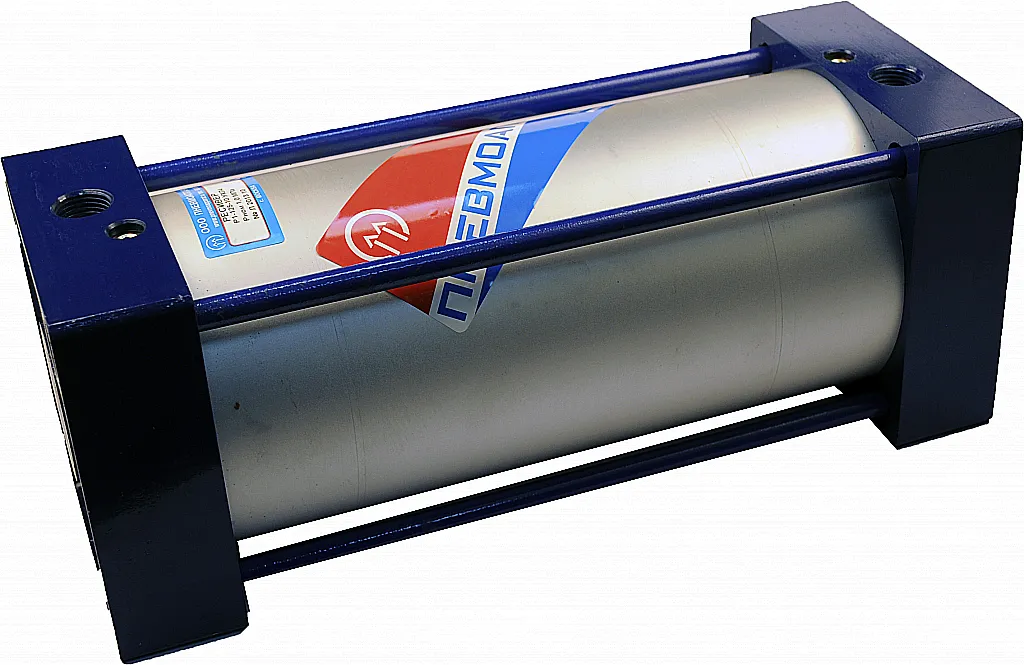

Изображение: Общий вид ресивера Р1 модели с внутренним диаметром 200 мм, видны фланцевые крышки и крепежные отверстия.
Преимущества и особенности эксплуатации
Выбор ресивера Р1-200 для комплектации пневмосистемы дает пользователю несколько существенных эксплуатационных выгод.
Повышение стабильности работы пневматики: Накопитель сглаживает перепады давления, вызванные цикличной работой пневмоцилиндров или инструмента, что снижает нагрузку на компрессор и увеличивает его ресурс.
Оптимизация производительности: Наличие воздушного буфера позволяет компенсировать кратковременные пиковые расходы, превышающие производительность компрессора, предотвращая просадки давления в магистрали.
Удобство планирования и монтажа: Широкий диапазон рабочих объемов и вариативность монтажа (лапы, фланец, настенное крепление через резьбу в крышках) позволяют оптимально вписать ресивер Р1-200 в существующую компоновку оборудования.
Совместимость с российскими условиями: Конструкция рассчитана на работу в широком диапазоне температур от -40°С, что актуально для неотапливаемых цехов и регионов с холодным климатом.
Принцип работы в составе пневмосистемы
Ресивер P1-200 функционирует как накопительный буфер. Сжатый воздух от компрессора поступает через один из присоединительных портов (резьба G3/4") и заполняет внутренний объем емкости. При потреблении воздуха пневмоприводами или инструментом, запас из ресивера компенсирует разницу между мгновенным расходом и производительностью компрессора, поддерживая давление в системе на заданном уровне. Особенностью конструкции серии Р1 является наличие резьбовых отверстий в обеих торцевых крышках, что дает гибкость при врезке в магистраль и организации отвода конденсата.
Температурный режим и ресурс работы
Ресивер Р1-200 рассчитан на непрерывную эксплуатацию в диапазоне температур окружающей среды и рабочей среды от -40°С до +80°С. Это позволяет использовать его в неотапливаемых помещениях, мастерских и на открытых площадках. Срок службы изделия определяется в первую очередь качеством подготовки воздуха. Наличие в системе влагоотделителей и фильтров грубой очистки существенно продлевает ресурс, предотвращая коррозию внутренних поверхностей. Сам корпус ресивера обладает высоким запасом прочности, рассчитанным на циклические нагрузки и частые пуски/остановы системы. Регламентное техническое обслуживание включает визуальный осмотр, проверку состояния сварных швов и контроль давления.
Область применения и совместимое оборудование
Пневматические ресиверы серии Р1, включая модель с диаметром 200 мм, используются в составе стационарных и мобильных пневмосистем различного назначения. Типичные области применения:
• Промышленные цеха: станки с ЧПУ, прессовое оборудование, линии сборки, окрасочные посты.
• Строительство и сервис: компрессорные станции для пневмоинструмента (гайковерты, дрели, пескоструйные аппараты).
• Деревообработка и производство: пневмотранспорт, системы обдува и очистки.
• Ремонтные предприятия: шиномонтажные мастерские, автосервисы.
Ресивер Р1-200 совместим с подавляющим большинством отечественных и импортных поршневых и винтовых компрессоров, рассчитанных на рабочее давление до 10 бар.
Условное обозначение модели и примеры заказа
Обозначение ресивера строится по схеме: РЕСИВЕР Р1-XXX-YY УХЛ Z, где:
• Р1 – серия пневматических ресиверов.
• XXX – внутренний диаметр гильзы в мм (например, 200).
• YY – рабочий объем в литрах (от 2 до 20 для диаметра 200 мм).
• УХЛ – климатическое исполнение (умеренный и холодный климат).
• Z – категория размещения (4 – для работы в закрытых помещениях).
Примеры оформления заказа:
1. Базовая модель объемом 10 л: РЕСИВЕР Р1-200-10 УХЛ 4.
2. Модель с увеличенным объемом 15 л: РЕСИВЕР Р1-200-15 УХЛ 4.
3. Модель с фланцевым креплением (оговаривается отдельно): РЕСИВЕР Р1-200-10 УХЛ 4 с фланцем.
Габаритные и присоединительные размеры для ресивера Р1-200
Для проверки совместимости с установочным местом и планирования обвязки необходимо учитывать ключевые размеры, приведенные в таблицах 1 и 2 исходных данных. Основной параметр – длина гильзы L1, которая определяется требуемым объемом. Для ресивера Р1-200 характерны увеличенные размеры фланцевых крышек и крепежных элементов (M16), что обеспечивает высокую надежность соединения. Наличие двух резьбовых портов G3/4" в крышках позволяет выбрать наиболее удобное направление врезки в магистраль.
Типичные ошибки при подборе ресивера
1. Выбор только по объему без учета пикового расхода воздуха потребителями, что приводит к недостаточной эффективности буферизации.
2. Игнорирование условий монтажа: несоответствие выбранного типа крепления (лапы, фланец) конфигурации площадки.
3. Неучет качества сжатого воздуха: установка ресивера в систему без фильтра-влагоотделителя ускоряет коррозию и сокращает срок службы.
4. Подключение к магистрали с давлением, превышающим паспортное рабочее давление 1.0 МПа (10 бар).
