Шаровой шарнир для пневмоцилиндров по ISO 6431

Описание и назначение

Шаровой шарнир для пневмоцилиндров по ISO 6431 — это стандартизированный элемент крепления, обеспечивающий свободное угловое перемещение штока цилиндра относительно присоединяемого узла. Данное изделие незаменимо для компенсации несоосностей и снижения паразитных нагрузок в пневматических системах, значительно продлевая ресурс как самого цилиндра, так и смежных механизмов.

Шаровые шарниры данного типа применяются в шасси, управляющих механизмах, подъемных устройствах и различных технологических линиях, где требуется точность и надежность.

Технические характеристики и эксплуатационные параметры

Основным материалом изготовления шарового шарнира для пневмоцилиндров по ISO 6431 является высокопрочная оцинкованная сталь. Это покрытие обеспечивает высокую коррозионную стойкость, что критически важно для эксплуатации в условиях повышенной влажности, запыленности или при контакте с агрессивными производственными средами. Конструкция узла рассчитана на многократные циклы нагружения.

Ключевым преимуществом данного шарового шарнира для пневмоцилиндров является его полное соответствие международному стандарту ISO 6431. Это гарантирует точную геометрию, взаимозаменяемость и простоту установки на подавляющее большинство цилиндров европейского и российского производства. Правильно подобранный шаровой шарнир устраняет заклинивания и износ штока, обеспечивая стабильную работу при переменных нагрузках.

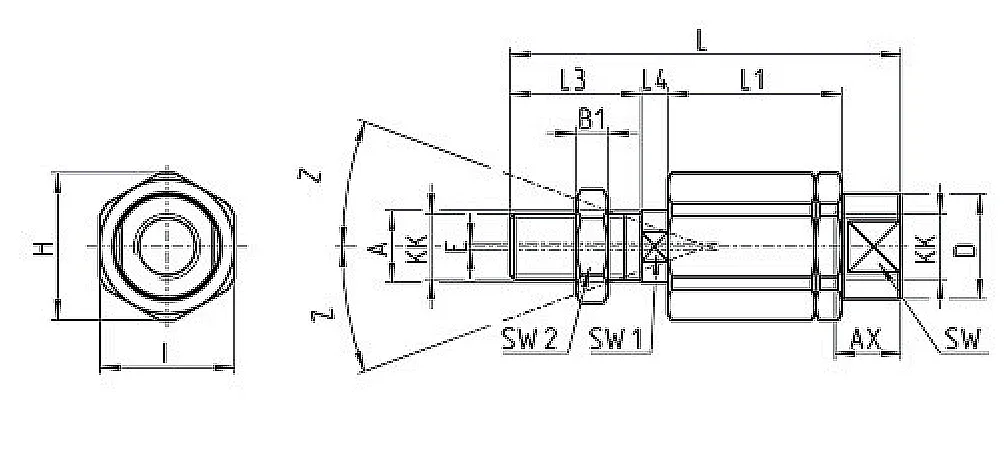

Габаритные размеры и вес

Подобрать шаровой шарнир для пневмоцилиндров по ISO 6431 необходимо по диаметру поршня используемого цилиндра. В таблице ниже представлены основные размерные параметры и масса для различных типоразмеров.

Код ТН ВЭД: 8483 90 000 0 – Части подшипников качения.

Приходит начальник в цех, видит, как механик мучается, пытаясь собрать узел без шарнира. «Что, шаровой шарнир для пневмоцилиндров по ISO 6431 не заказали? Без него же работа встанет!». Механик вздыхает: «Да, стандарт-то международный, а понимание его важности – пока местное».

Преимущества и особенности эксплуатации

• Снижение эксплуатационных затрат: Компенсация несоосностей предотвращает преждевременный износ штока цилиндра и его уплотнений, сокращая частоту ремонтов и связанные простои оборудования.
• Повышение надежности системы: Стабильная работа шарового шарнира под нагрузкой минимизирует риск поломки из-за боковых усилий, что критически важно для прецизионных механизмов и систем с высокой цикличностью.
• Универсальность и простота монтажа: Полное соответствие стандарту ISO 6431 делает шарнир совместимым с широким спектром цилиндров. Установка не требует доработок и может быть выполнена силами сервисной бригады предприятия.
• Долговечность: Исполнение из оцинкованной стали обеспечивает защиту от коррозии, продлевая срок службы узла даже в неблагоприятных условиях (высокая влажность, наличие технологических паров).

Принцип работы и конструкция

Шаровой шарнир для пневмоцилиндров по ISO 6431 функционирует как сферический шарнирный подшипник. Внутренний шаровой палец, жестко связанный со штоком цилиндра, перемещается внутри сферической обоймы корпуса шарнира. Это позволяет штоку отклоняться на несколько градусов от оси, сохраняя при этом возможность передачи значительного осевого усилия. Такая конструкция идеально подходит для ситуаций, когда жесткое крепление невозможно из-за температурных деформаций, вибраций или ошибок монтажа.

Область применения и совместимое оборудование

Данный тип шаровых шарниров применяется везде, где используются стандартные пневмоцилиндры ISO 6431:

• Промышленное оборудование: Станки с ЧПУ, координатные столы, манипуляторы, дозаторы, подъемно-транспортные устройства, линии упаковки и фасовки.
• Автоматизированные линии: Роботизированные комплексы, сборочные конвейеры, механизмы позиционирования.
• Специальные применения: Испытательные стенды, регулируемые опоры, копировальные устройства.

Типичные ошибки при подборе шарового шарнира

• Выбор модели только по диаметру резьбы (КК) без учета габаритных размеров B, C, H, которые критичны для свободного хода и отсутствия помех в конструкции.
• Игнорирование стандарта ISO 6431. Применение нестандартного шарнира может привести к нарушению геометрии соединения и быстрому выходу из строя.
• Неучет рабочей среды. Хотя оцинковка защищает от коррозии, для особо агрессивных сред могут потребоваться дополнительные решения по защите.

Расшифровка условного обозначения (артикула)

Артикул изделия построен по простому принципу: А[Диаметр цилиндра]-003. Например, А040-003 означает: Шаровой шарнир (А), для цилиндра диаметром 40 мм (040), стандартное исполнение по ISO 6431 (003).

Примеры заказа

• Для цилиндра диаметром 40 мм в базовом исполнении: Шаровой шарнир А040-003.
• Для замены на цилиндре стандартного диаметра 63 мм: Шаровой шарнир А050-003 (охватывает диапазон 50-63 мм).
• Для тяжелого оборудования с цилиндром 125 мм: Шаровой шарнир А125-003.

Часто задаваемые вопросы (FAQ)

Вопрос: Как правильно выбрать шаровой шарнир для пневмоцилиндров по ISO 6431 для нашего станка?

Ответ: Определите диаметр поршня вашего цилиндра (например, 40 мм). Затем по таблице габаритных размеров проверьте артикул (А040-003) и убедитесь, что его габариты (особенно размер М и высота Н) не будут создавать помех в вашем монтажном узле. Это обеспечит корректную работу.

Вопрос: Каковы сроки поставки шаровых шарниров в регионы РФ?

Ответ: Популярные модели, такие как для цилиндров диаметром 32-63 мм, часто есть в наличии на складе в Москве. Доставка в крупные города (Санкт-Петербург, Екатеринбург, Новосибирск) занимает 2-4 рабочих дня. Для шарниров больших диаметров (80 мм и выше) поставка осуществляется под заказ, сроки уточняются индивидуально.

Вопрос: Насколько критично использование неоригинального шарнира, если он подходит по резьбе?

Ответ: Критично. Несоответствие стандарту ISO 6431 по углам свободного хода и посадочным размерам приведет к повышенному износу, люфтам и, в конечном итоге, к разрушению узла или штока цилиндра. Рекомендуется использовать совместимые изделия, соответствующие оригинальной спецификации.

Вопрос: Можно ли использовать этот шаровой шарнир для пневмоцилиндров на оборудовании, работающем в неотапливаемом помещении?

Ответ: Материал (оцинкованная сталь) и конструкция рассчитаны на широкий диапазон температур, характерный для большинства промышленных условий. Однако при экстремально низких температурах (ниже -30°C) или в условиях конденсатообразования рекомендуется дополнительная консультация для оценки влияния на смазку в шарнирном узле.

Где купить шаровой шарнир для пневмоцилиндров по стандарту ISO 6431

Компания ГИДРАВЛИКА осуществляет поставки оригинальных компонентов бренда ГИДРАВЛИК по всей России и странам СНГ. Наши инженеры готовы оказать профессиональную консультацию по подбору шарового шарнира для пневмоцилиндров по ISO 6431 под ваше конкретное оборудование, а также предложить проверенные аналоги для замены устаревших узлов.

Мы обеспечиваем оперативную доставку запасных частей в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие промышленные центры. Гарантируем соответствие продукции заявленным техническим параметрам и стандартам. Для оформления запроса или получения коммерческого предложения воспользуйтесь формой на сайте или свяжитесь с нами через раздел Контакты.
