Вилка штока для пневмоцилиндров по ISO 6431 – это стандартизированный фитинг, предназначенный для обеспечения универсального и надежного шарнирного соединения выдвижного узла пневматического цилиндра с приводимыми механизмами. Изделие применяется в пневмосистемах промышленного оборудования, где требуется передача усилия с возможностью компенсации небольших несоосностей.
Вилка штока изготавливается из высокопрочной оцинкованной стали, что обеспечивает коррозионную стойкость и длительный ресурс работы. Основная функция – создание тягового узла между штоком цилиндра и исполнительным органом станка, пресса или конвейера.
Габаритные размеры и технические параметры
Выбор вилки штока для пневмоцилиндров по ISO 6431 осуществляется исходя из диаметра поршня цилиндра. Ключевыми параметрами являются присоединительная размерность, вес и внутренняя резьба (обозначена в таблице как KK).
| Диаметр цилиндра, мм | A, мм | B, мм | C, мм | E, мм | F, мм | G, мм | KK (Резьба) | Вес, гр | Маркировка |
|---|
| 32 | 51 | 20 | 40 | 20 | 10 | 10 | М10х1,25 | 100 | А032-001 |
| 40 | 62 | 24 | 48 | 24 | 12 | 12 | М12х1,25 | 140 | А040-001 |
| 50-63 | 82 | 32 | 64 | 32 | 16 | 16 | М16х1,5 | 340 | А050-001 |
| 80-100 | 105 | 40 | 80 | 40 | 20 | 20 | М20х1,5 | 680 | А080-001 |
| 125 | 132 | 56 | 110 | 55 | 30 | 30 | М27х2 | 2500 | А125-001 |
| 160-200 | 188 | 72 | 144 | 70 | 35 | 35 | М36х2 | 4000 | А160-001 |
| 250 | 232 | 84 | 168 | 85 | 40 | 40 | М42х2 | 6940 | А150-001 |
Общий вес изделий колеблется от 100 грамм для моделей под цилиндр диаметром 32 мм до 6,94 кг для самой крупной модели на 250 мм. Код ТН ВЭД для данных вилок штока — 8302 30 000 0 (металлическая фурнитура для подвижного крепления).
Шутка для инженера: – В чем разница между инженером и вилкой штока для пневмоцилиндров по ISO 6431? – Вилка штока соединяет только две детали, а инженеру приходится соединять воедино требования заказчика, возможности производства и здравый смысл.
Преимущества и особенности эксплуатации
Использование стандартизированной вилки штока для пневмоцилиндров по ISO 6431 обеспечивает несколько ключевых выгод для производственных систем:
- Снижение простоев оборудования. Быстрая замена узла при износе или необходимости переконфигурации.
- Повышение ресурса сопрягаемых деталей. Шарнирное соединение компенсирует незначительные перекосы, снижая нагрузку на шток и резьбовое соединение.
- Универсальность монтажа. Полное соответствие международному стандарту гарантирует совместимость с широким парком пневмооборудования.
- Стабильность работы при переменных нагрузках. Конструкция рассчитана на циклические радиальные и осевые нагрузки.
Принцип работы и установка

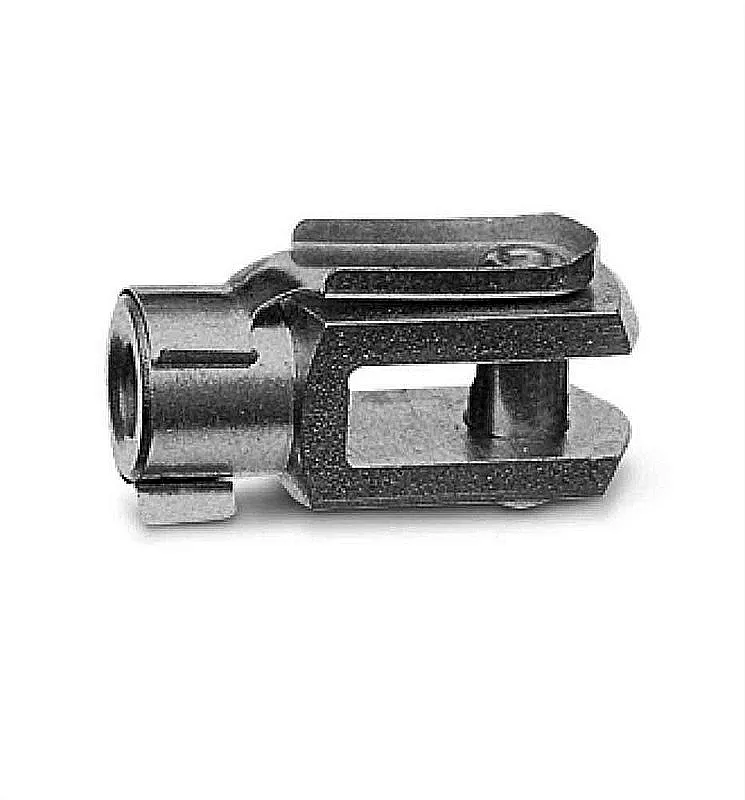

Конструкция вилки штока представляет собой цельную стальную деталь с проушиной и осевым отверстием под палец (поставляется отдельно). Резьбовым хвостовиком вилка навинчивается на торец штока пневмоцилиндра. В отверстие проушины устанавливается соединительный палец, который, в свою очередь, сочленяется с вилкой или проушиной ведомого механизма.
Температурный режим и ресурс работы
Вилка штока для пневмоцилиндров по ISO 6431 из оцинкованной стали рассчитана на эксплуатацию в диапазоне температур от -30°C до +100°C в среде сжатого воздуха соответствующей чистоты.
Срок службы зависит от условий эксплуатации: циклической нагрузки, наличия ударных нагрузок, частоты и правильности технического обслуживания пневмосистемы. Применение качественных смазочных материалов и своевременная замена фитинга при появлении люфта являются основными факторами продления ресурса.
Область применения
Данная стандартная вилка штока используется повсеместно с пневмоцилиндрами, соответствующими стандарту ISO 6431. Основные сферы применения включают:
- Промышленные станки с пневмоприводом (фрезерные, сверлильные, токарные).
- Прессовое и штамповочное оборудование.
- Сборочные конвейеры и автоматизированные линии.
- Строительная и сельскохозяйственная техника с пневматическими исполнительными механизмами.
- Упаковочные машины и манипуляторы.
Типичные ошибки при подборе
- Выбор по диаметру резьбы без учета габаритов проушины. Размеры отверстия под палец (параметры F и G) должны соответствовать соединяемому звену.
- Игнорирование типоразмера по ISO 6431. Использование нестандартной вилки штока может привести к поломке штока или присоединительной резьбы.
- Монтаж без надлежащего момента затяжки. Недостаточная или избыточная затяжка резьбового соединения приводит к его разрушению в процессе работы.
Условное обозначение моделей
Артикул моделей, например А125-001, расшифровывается следующим образом: литера «А» обозначает тип «вилка штока». Число «125» указывает на диаметр пневмоцилиндра в миллиметрах, для совместимости с которым предназначена данная вилка штока для пневмоцилиндров по ISO 6431. Суффикс «001» является внутренним кодом исполнения и модификации изделия.
Примеры заказа
Для оформления заказа достаточно указать артикул:
- А080-001: Базовая модель вилки штока для пневмоцилиндров диаметром 80–100 мм по стандарту ISO 6431.
- А040-001: Вилка штока для пневмоцилиндров по ISO 6431 для цилиндров диаметром 40 мм.
- При наличии особых требований к конструкции (например, с защитным покрытием) или типу пальца, необходимо проконсультироваться с инженерами компании.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию вилки штока?
Ключевым параметром является диаметр поршня вашего пневмоцилиндра, который соответствует стандарту ISO 6431. Также необходимо сверить присоединительную резьбу (параметр KK в таблице) и габариты проушины (F, G) с соединяемой деталью.
Какие сроки поставки по России и наличие на складе?
Популярные модели вилок штока для пневмоцилиндров по стандарту ISO 6431 находятся на складе в Москве. Доставка по России и СНГ осуществляется в течение 3–7 рабочих дней, в зависимости от региона. Точную информацию по наличию конкретного артикула можно уточнить у менеджеров.
Каковы условия эксплуатации для вилки штока?
Изделие рассчитано на работу со сжатым воздухом нормальной чистоты (класс чистоты по ГОСТ не ниже 6) в температурном диапазоне от -30°C до +100°C. Для работы при низких температурах или в агрессивных средах может потребоваться специальное исполнение.
Возможно ли подобрать аналог, если вилка штока от другого производителя вышла из строя?
Да, вилка штока для пневмоцилиндров по ISO 6431 является стандартизированным изделием. Для подбора аналога необходимо замерить основные размеры (A, B, C, KK) и/или предоставить маркировку сломанной детали нашим специалистам.
Доставка и гарантия
Комплектующие бренда ГИДРАВЛИК, включая вилку штока для пневмоцилиндров по ISO 6431, поставляются компанией ГИДРАВЛИКА по всей территории России и стран СНГ. Мы обеспечиваем доставку в города, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в другие регионы. На все изделия предоставляется гарантия. Наши инженеры готовы оказать техническую консультацию по подбору компонентов для вашей пневмосистемы. Для заказа и уточнения деталей воспользуйтесь формой обратной связи на сайте или свяжитесь с нами по телефону.
