Проушина с сферическим шарниром DIN 648K – это стандартизированный крепежный элемент, предназначенный для монтажа пневмоцилиндров, соответствующих международному стандарту ISO 6431. Основная функция данной детали – обеспечение подвижного соединения штока цилиндра с конструкцией, что позволяет компенсировать возможные несоосности, угловые перемещения и вибрации в пневматической системе.
Описание и основные параметры
Изделие изготавливается из алюминиевого сплава, что обеспечивает оптимальное сочетание прочности и малого веса. Проушина с сферическим шарниром DIN 648K для пневмоцилиндров по ISO 6431 является ключевым компонентом для надежного и долговечного подключения.
Вес проушин варьируется от 90 грамм для наименьшего диаметра до 3940 грамм для максимального. Габаритные размеры подробно указаны в технической таблице ниже. Для таможенного оформления подобных узлов обычно применяется Код ТН ВЭД 8482 10 000 0 (прочие части пневматических силовых установок).
Технические характеристики и габариты
Конструкция проушины с сферическим шарниром DIN 648K рассчитана на работу в составе пневмосистем со сжатым воздухом в качестве рабочей среды. Номинальное рабочее давление для таких систем обычно не превышает 10 бар. Диапазон рабочих температур для алюминиевого исполнения составляет от -20°C до +80°C, что покрывает большинство промышленных условий.

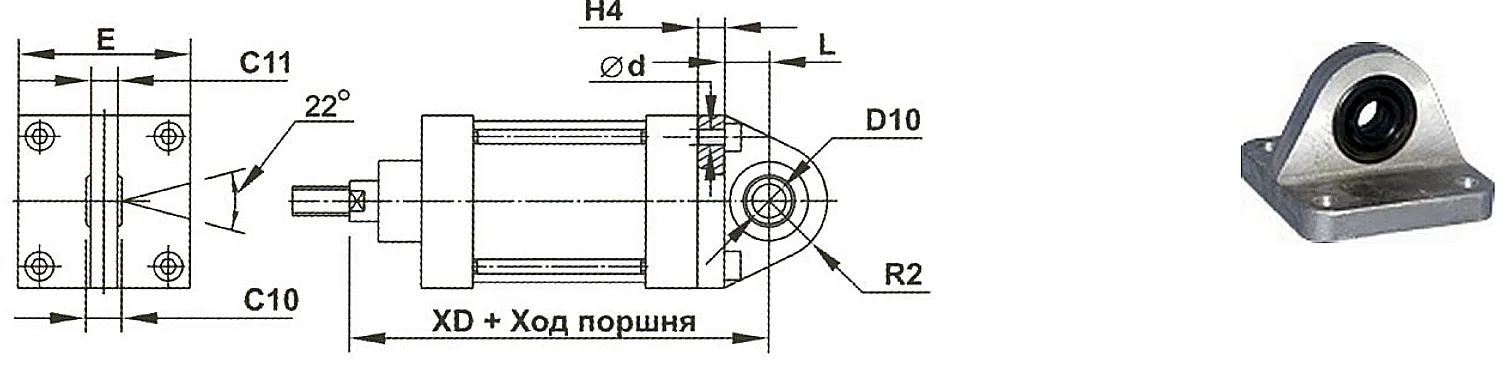

Вид проушины с сферическим шарниром DIN 648K для пневмоцилиндров ISO 6431, алюминиевое исполнение.
На производственном совещании инженер спрашивает механика: – Ты точно заказал ту самую проушину с сферическим шарниром DIN 648K для пневмоцилиндров по ISO 6431? – Конечно! – отвечает механик. – Ту, которая компенсирует любые перекосы, даже в наших чертежах.
Ключевые присоединительные и габаритные размеры для различных типоразмеров приведены в таблице. Все значения соответствуют стандарту DIN 648K и обеспечивают совместимость с цилиндрами ISO 6431.
Диаметр цилиндра, мм |
Ширина паза B, мм |
Толщина проушины D, мм |
Наружный диаметр E, мм |
Диаметр отверстия G, мм |
Радиус R, мм |
Расстояние C, мм |
Размер EN, мм |
Размер ER, мм |
Масса, г |
Артикул |
32 |
9 |
6.5 |
45 |
10 |
32.5 |
22 |
14 |
16 |
90 |
А32-15 |
40 |
9 |
6.5 |
52 |
12 |
38 |
25 |
16 |
19 |
130 |
А40-15 |
50 |
11 |
9 |
65 |
16 |
46.5 |
27 |
21 |
21 |
190 |
А50-15 |
63 |
11 |
9 |
75 |
16 |
56.5 |
32 |
21 |
24 |
220 |
А63-15 |
80 |
14 |
11 |
95 |
20 |
72 |
36 |
25 |
28.5 |
525 |
А80-15 |
100 |
14 |
11 |
115 |
20 |
89 |
41 |
25 |
30 |
700 |
А100-15 |
125 |
20 |
13.5 |
140 |
30 |
110 |
50 |
37 |
40 |
1480 |
А125-15 |
160 |
20 |
18 |
180 |
35 |
140 |
55 |
43 |
45 |
2520 |
А160-15 |
200 |
25 |
18 |
220 |
35 |
175 |
60 |
43 |
48 |
3940 |
А200-15 |
Преимущества и особенности эксплуатации
Использование проушины с сферическим шарниром DIN 648K для пневмоцилиндров по ISO 6431 предоставляет ряд эксплуатационных выгод:
Увеличение ресурса оборудования: Сферический шарнир эффективно компенсирует боковые нагрузки и перекосы, снижая износ штока цилиндра и его уплотнений.
Стабильность работы системы: Обеспечивает плавное движение и предотвращает заклинивание даже при неидеальном монтаже, что критично для поддержания производительности линии.
Удобство монтажа и обслуживания: Стандартизированные размеры и простая конструкция позволяют быстро установить или заменить проушину, минимизируя простой оборудования.
Совместимость: Полное соответствие стандартам DIN и ISO гарантирует правильную работу с широким спектром промышленных пневмоцилиндров.
Надежность: Алюминиевый сплав обладает достаточной прочностью для промышленных нагрузок и устойчив к коррозии в условиях чистого сжатого воздуха.
Принцип работы в пневматической системе
Проушина с сферическим шарниром DIN 648K монтируется на тыльной стороне штока пневмоцилиндра. Внутреннее отверстие с резьбой или под шплинт обеспечивает жесткое крепление к штоку. Сферический шарнир, расположенный в теле проушины, позволяет присоединяемому элементу (кронштейну, рычагу) свободно отклоняться на небольшой угол. Это обеспечивает подвижное соединение, которое воспринимает осевое усилие от цилиндра, но не передает на него изгибающие моменты, возникающие из-за несоосности.
Температурный режим и ресурс работы
Алюминиевая проушина с сферическим шарниром DIN 648K рассчитана на непрерывную работу в диапазоне температур окружающей среды от -20°C до +80°C. Для сжатого воздуха рекомендуется его предварительная подготовка: осушение и очистка от масел и твердых частиц. Соблюдение этих условий, наряду с отсутствием ударных нагрузок, напрямую влияет на срок службы изделия. Ресурс шарнирного соединения при правильной эксплуатации и регулярном визуальном контроле составляет несколько миллионов циклов.
Область применения и типы оборудования
Данный тип крепления востребован во многих отраслях промышленности, где применяется пневмоавтоматика. Проушина с сферическим шарниром DIN 648K для пневмоцилиндров по ISO 6431 устанавливается на следующем оборудовании:
– Станки с ЧПУ (зажимные механизмы, подающие устройства).
– Прессовое и штамповочное оборудование.
– Подъемно-транспортные системы, краны-манипуляторы.
– Автоматизированные сборочные и упаковочные линии.
– Сельскохозяйственная и строительная техника с пневмоприводами.
Везде, где требуется надежное и долговечное соединение цилиндра с подвижной частью механизма, применение стандартизированной проушины с шарниром является оптимальным решением.
Типичные ошибки при подборе проушины
При выборе проушины с сферическим шарниром DIN 648K для пневмоцилиндров по ISO 6431 следует избегать следующих ошибок:
1. Выбор только по диаметру резьбы штока. Необходимо учитывать все габаритные размеры (E, G, R) для проверки свободного хода и отсутствия помех в конструкции.
2. Игнорирование типа рабочей среды. Изделие предназначено для сжатого воздуха. Использование в гидравлических системах или с агрессивными средами недопустимо.
3. Пренебрежение температурным диапазоном. Работа за пределами -20°C...+80°C может привести к хрупкости материала или потере прочности.
4. Несоответствие стандартам. Попытка установки проушины DIN 648K на цилиндр, не соответствующий ISO 6431, может привести к неправильной работе и поломке.
Условное обозначение и расшифровка артикула
В маркировке используется система обозначений. Например, артикул А32-15 расшифровывается следующим образом: А – материал (алюминий), 32 – диаметр цилиндра в миллиметрах, для которого предназначена проушина, 15 – тип исполнения и вариант сферического шарнира согласно DIN 648K. Аналогично читаются обозначения для других типоразмеров: А40-15, А100-15 и так далее.
Габаритные и присоединительные размеры
Для проверки совместимости с уже установленным оборудованием необходимо сверить ключевые размеры из таблицы: наружный диаметр (E), диаметр отверстия под палец (G), а также расстояние (C) и радиус (R). Эти параметры определяют габариты проушины и пространство, необходимое для ее свободного качания. При монтаже важно убедиться, что соседние элементы конструкции не ограничивают движение сферического шарнира.
Примеры заказа
Оформление заказа производится по артикулу, соответствующему диаметру вашего пневмоцилиндра. Примеры:
1. Базовая модель для цилиндра Ø32 мм: Артикул А32-15. Проушина с сферическим шарниром DIN 648K для пневмоцилиндров по ISO 6431 диаметром 32 мм.
2. Модель для усиленного цилиндра Ø100 мм: Артикул А100-15. Подходит для оборудования с повышенными нагрузками.
3. Подбор аналога для замены: При необходимости замены изношенной проушины на аналогичную, достаточно предоставить артикул старой детали или её точные размеры. Специалисты ГИДРАВЛИКА помогут с подбором.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно выбрать проушину по диаметру, давлению и типу подключения?
Ответ: Основной параметр – диаметр цилиндра (от 32 до 200 мм). Рабочее давление определяется возможностями цилиндра, сама проушина рассчитана на стандартные для пневматики 10 бар. Тип подключения – резьбовое отверстие в штоке цилиндра, с которым должна совпадать резьба пальца шарнира.
Вопрос: Какие сроки поставки по России и наличие на складе?
Ответ: Популярные модели (А32-15, А40-15, А50-15, А63-15) часто есть в наличии. Срок поставки в регионы России и СНГ составляет от 3 до 10 рабочих дней в зависимости от удаленности. Точную информацию уточняйте при оформлении заказа через форму на сайте.
Вопрос: Каковы условия эксплуатации в России (мороз, пыль, качество воздуха)?
Ответ: Изделие работает при температурах до -20°C. Для работы в пыльных помещениях рекомендуется защитный чехол для шарнира. Качество сжатого воздуха должно соответствовать классу чистоты по ГОСТ, обязательно наличие фильтра-влагоотделителя в системе.
Вопрос: Возможна ли замена на аналог, если точной модели нет?
Ответ: Да, возможен подбор функционального аналога. Для этого необходимо предоставить технические параметры вашего цилиндра и требования к подключению. Мы подберем проушину с сферическим шарниром DIN 648K для пневмоцилиндров по ISO 6431 с аналогичными габаритами и нагрузочной способностью.
Поставка и техническая поддержка
Проушины бренда ГИДРАВЛИК поставляются компанией ГИДРАВЛИКА. Мы обеспечиваем доставку по всей территории Российской Федерации и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Наши инженеры готовы предоставить бесплатную техническую консультацию по подбору совместимого оборудования и замене аналогов. Для заказа или получения дополнительной информации свяжитесь с нами через сайт https://777-gidra.ru или по контактам, указанным в разделе Контакты.
