Цапфа для пневмоцилиндров представляет собой важный крепёжный элемент, предназначенный для установки стандартизированных пневматических цилиндров на станины, кронштейны или другие элементы оборудования. Данное изделие обеспечивает надёжное, шарнирно-поворотное соединение, компенсирующее возможные перекосы и смещения в пневмосистеме, что критически важно для стабильной работы и увеличения ресурса всего привода.
Описание и назначение
Цапфа предназначена для монтажа пневмоцилиндров, соответствующих международному стандарту ISO 6431 (также известному как MT4), а также немецкому VDMA 24562 и французскому AFNOR NFE 45-003. Основная функция – обеспечить правильное и прочное крепление штока цилиндра к точке приложения усилия, позволяя ему свободно поворачиваться в одной плоскости для предотвращения заеданий и избыточных нагрузок.

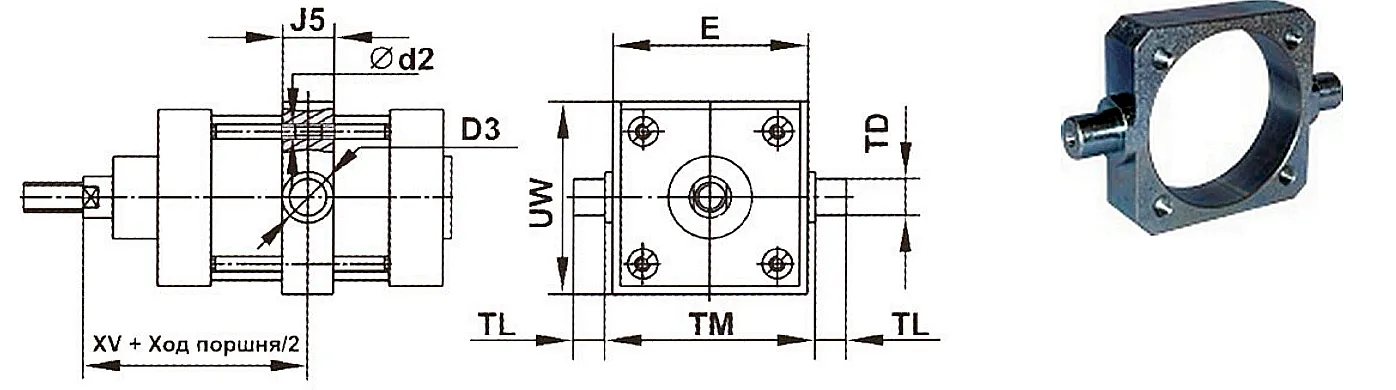

Изображение 1: Стандартная цапфа для пневмоцилиндров по ISO 6431. Изготовлена из оцинкованной стали.
Код ТН ВЭД для подобных изделий, как правило, соответствует группе 8481 (Краны, клапаны и аналогичная арматура для труб, котлов, резервуаров, баков или сосудов). Для точного определения кода рекомендуется консультация с техническим специалистом при оформлении заказа.
Материал и стандарты
Изделие выполнено из прочной оцинкованной стали, что обеспечивает высокую механическую прочность, стойкость к коррозии в условиях агрессивной промышленной среды и длительный срок службы. Соответствие международным стандартам ISO 6431, VDMA 24562 делает цапфу полностью взаимозаменяемой с продукцией ведущих мировых производителей пневмооборудования. Это гарантирует универсальность применения и простоту поиска аналога или замены.
— Почему пневмоцилиндр с новой цапфой по ISO 6431 так и не пошёл в работу?
— Он сказал, что ему нужно время, чтобы «притереться» к новому коллективу.
Габаритные размеры и вес
В таблице представлены ключевые геометрические параметры и масса для различных диаметров цапф. При подборе необходимо в первую очередь ориентироваться на диаметр D, который соответствует диаметру штока цилиндра. Обратите внимание на размер A (толщина профиля), а также на габариты AF и AL — они определяют пространство, необходимое для монтажа. Вес изделий варьируется от 130 грамм для цапфы диаметром 32 мм до 13000 грамм для диаметра 250 мм.
| Диаметр (D), мм |
Толщина профиля (A), мм |
Резьба D |
Радиус R, мм |
Радиус RI, мм |
Ширина AF, мм |
Высота AG, мм |
Ширина AE, мм |
Высота AH, мм |
Высота AL, мм |
Ширина AN, мм |
Вес (прибл.), г |
Маркировка профиля |
Маркировка трубы |
| 32 |
11 |
M6 |
32.5 |
33.2 |
50 |
12 |
49 |
12 |
18 |
67 |
130 |
А32-10 |
А32-11 |
| 40 |
11 |
M6 |
38 |
40 |
63 |
16 |
59 |
16 |
20 |
46 |
300 |
А40-10 |
А40-11 |
| 50 |
14 |
M8 |
46.5 |
48.4 |
75 |
16 |
71 |
16 |
20 |
56 |
370 |
А50-10 |
А50-11 |
| 63 |
14 |
M8 |
56.5 |
58.7 |
90 |
20 |
84 |
20 |
26 |
69 |
690 |
А63-10 |
А63-11 |
| 80 |
16 |
M10 |
72 |
73.5 |
110 |
20 |
105 |
20 |
26 |
87 |
894 |
А80-10 |
А80-11 |
| 100 |
17 |
M10 |
89 |
91.6 |
132 |
25 |
129 |
25 |
32 |
107 |
1584 |
А100-10 |
А100-11 |
| 125 |
18 |
M12 |
110 |
115.3 |
160 |
25 |
155 |
25 |
32 |
133 |
2600 |
А125-10 |
А125-11 |
| 160 |
26.5 |
M16 |
140 |
146 |
200 |
32 |
190 |
32 |
40 |
170 |
4300 |
А160-10 |
А160-11 |
| 200 |
28 |
M16 |
175 |
186 |
250 |
32 |
240 |
32 |
40 |
211 |
7450 |
А200-10 |
А200-11 |
| 250 |
- |
M20 |
220 |
- |
320 |
40 |
296 |
40 |
50 |
268 |
13000 |
А250-10 |
А250-11 |
Преимущества и особенности эксплуатации
- Стандартизация и взаимозаменяемость. Полное соответствие ISO 6431 позволяет использовать данную цапфу для пневмоцилиндров в тандеме с оборудованием большинства мировых производителей, что упрощает ремонт и модернизацию.
- Простота монтажа и обслуживания. Конструкция обеспечивает быструю установку. Использование оцинкованной стали минимизирует необходимость в частом сервисном обслуживании для защиты от ржавчины.
- Повышение ресурса пневмосистемы. Шарнирное соединение исключает возникновение паразитных боковых нагрузок на шток цилиндра, снижая износ уплотнений и штока.
- Высокая механическая прочность. Стальной профиль рассчитан на длительные циклические нагрузки, характерные для промышленного оборудования.
- Сокращение простоев. Благодаря стандартным размерам и широкой доступности, замена или ремонт узла крепления с использованием цапфы по ISO 6431 выполняются в кратчайшие сроки.
Область применения
Данная цапфа для пневмоцилиндров широко используется в любом оборудовании, где применяются стандартные пневмоцилиндры серии ISO 6431. Это включает в себя:
- Промышленные станки (сверлильные, фрезерные, токарные) – для зажимных, подающих и отводящих механизмов.
- Прессовое и упаковочное оборудование.
- Сборочные конвейеры и автоматические линии.
- Пневматические манипуляторы и робототехнические комплексы.
- Устройства для транспортировки (ворота, заслонки, подъёмники).
Типичные ошибки при подборе
- Неверное определение диаметра. Выбор осуществляется строго по диаметру штока цилиндра (параметр D в таблице). Использование цапфы неподходящего диаметра приведёт к люфтам или невозможности установки.
- Игнорирование резьбы крепёжного отверстия. Размер резьбы (столбец «Резьба D») должен соответствовать применяемому метизу. Для больших цилиндров (например, с диаметром 160 мм) используется резьба M16, что требует соответствующего крепежа для обеспечения надёжности.
- Неучёт габаритных размеров для монтажа. Перед покупкой необходимо проверить, достаточно ли пространства для установки цапфы с учётом размеров AF, AE и AL. Их игнорирование может привести к конфликту с другими узлами оборудования.
Условное обозначение
В графах «Маркировка профиля» и «Маркировка трубы» указаны заводские артикулы. Логика индексации проста: А – обозначение цапфы, далее следует числовое значение – диаметр штока цилиндра в миллиметрах. Например, А63-10 – цапфа для цилиндра диаметром 63 мм, вариант исполнения «профиль». Это позволяет однозначно идентифицировать нужное изделие.
Примеры оформления заказа
При заказе необходимо указывать маркировку профиля и требуемое количество. Примеры типовых запросов:
- Базовая модель. Цапфа для стандартного цилиндра диаметром 80 мм. Артикул: А80-10, количество 4 шт.
- Заказ для ремонта. Восстановление узла крепления на прессе. Требуется цапфа для пневмоцилиндра диаметром 100 мм по ISO 6431 (артикул А100-10) – 2 шт.
- Комплексная поставка. Для оснащения новой производственной линии требуются цапфы разных диаметров: А40-10 (10 шт.), А50-10 (8 шт.), А63-10 (6 шт.).
Если вы не уверены в выборе, специалисты компании ГИДРАВЛИКА помогут подобрать точный аналог, используя технические параметры вашей системы.
В качестве поставщика промышленных компонентов, компания ГИДРАВЛИКА, официально представляет бренд ГИДРАВЛИК, обеспечивая поставки качественной продукции на рынок России. Мы гарантируем техническую поддержку, консультации по подбору цапф для пневмоцилиндров по ISO 6431, а также оперативную обработку заказов. Доставка осуществляется во все регионы Российской Федерации и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города.
Для получения коммерческого предложения и уточнения сроков поставки оставьте заявку через форму на сайте или свяжитесь с нами через раздел Контакты.
