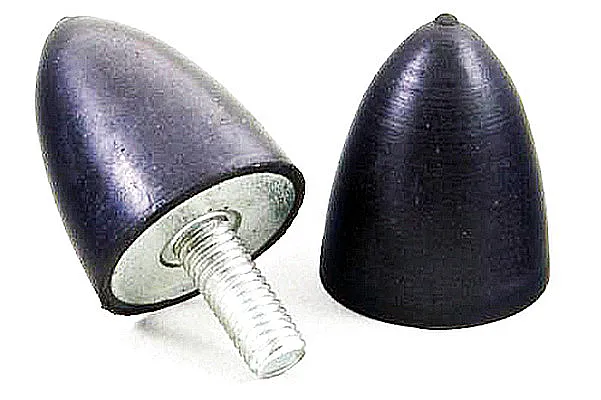

Виброопора параболическая 30х35 М8 представляет собой специализированный демпфирующий элемент, разработанный для эффективного поглощения вибрационных и ударных нагрузок в промышленных гидравлических системах, станках и другом технологическом оборудовании. Основная функция данного изделия — изоляция колебаний, предотвращение их передачи на несущие конструкции и, как следствие, защита оборудования от преждевременного износа и снижение общего уровня шума.
Ключевые параметры и классификация
Изделие характеризуется компактными габаритами диаметром 30 мм и высотой 35 мм. Вес единицы составляет 0,18 кг, что облегчает монтаж и логистику. Для крепления к конструкциям предусмотрена стандартная метрическая резьба М8. В соответствии с таможенным законодательством изделие классифицируется под кодом ТН ВЭД 8484 90 000 0 (Прочие уплотнительные прокладки и аналогичные изделия из эластомеров).
| Параметр |
Значение |
| Максимальная статическая нагрузка |
350 кгс |
| Диапазон рабочих температур |
от -60°C до +100°C |
| Материал резинового элемента |
Бутилкаучук (ГОСТ 19177-81) |
| Материал металлической вставки |
Сталь марки 30ХГСА (ГОСТ 4543-71) |
| Ориентировочный срок службы |
5 лет при соблюдении условий эксплуатации |
| Диаметр основания |
30 мм |
| Высота |
35 мм |
| Тип присоединения |
Резьба М8 |
| Масса |
0,18 кг |
Инженер выбирает виброопору параболическую 30х35 М8 не только для оборудования, но и для компьютерного стола дома — чтобы рабочие процессы шли гладко, а соседи снизу не жаловались на вибрации.
Преимущества и особенности эксплуатации
Выбор данной виброопоры обеспечивает ряд эксплуатационных преимуществ для технических специалистов и производственных компаний:
1. Увеличение ресурса оборудования. Эффективное гашение вибрации снижает циклические нагрузки на подшипники, соединения и сварные швы, что напрямую продлевает межремонтный интервал.
2. Сведение к минимуму простоев. Предотвращение вибрационных поломок критичных узлов позволяет избежать незапланированных остановок производственной линии.
3. Стабильность работы технологических систем. Снижение уровня паразитных колебаний повышает точность позиционирования в станках с ЧПУ и стабильность параметров в насосных группах.
4. Удобство монтажа и совместимость. Стандартная резьба М8 обеспечивает простую установку и совместимость с большинством типовых несущих конструкций промышленного оборудования.
5. Высокая надежность в широком температурном диапазоне. Использование бутилкаучука гарантирует сохранение эластичных свойств как при низких температурах в неотапливаемых цехах, так и при повышенных температурных нагрузках.
Принцип работы демпфера
В составе гидросистемы или иного оборудования виброопора параболическая 30х35 М8 работает как упругопоглощающий элемент. При возникновении ударной нагрузки или вибрации кинетическая энергия передается на резиновую часть опоры. Параболическая геометрия обеспечивает нелинейную характеристику жесткости: на начальном этапе деформации сопротивление невелико для плавного гашения слабых вибраций, а по мере увеличения сжатия жесткость возрастает, эффективно поглощая энергию сильных ударов без «пробоя». Металлическая вставка с резьбой М8 служит точкой надежного крепления к станине или фундаменту.
Температурный режим и факторы, влияющие на ресурс
Эксплуатационный диапазон изделия составляет от -60°C до +100°C, что позволяет использовать его как в условиях Севера, так и в горячих цехах. Режим работы предполагает как непрерывное, так и циклическое нагружение. Ключевыми факторами, определяющими срок службы в 5 лет, являются:
- Качество среды эксплуатации: Не рекомендуется применение в средах с агрессивными химическими веществами (кислоты, щелочи, ароматические углеводороды, озон), которые могут деструктурировать резину.
- Соблюдение предельной нагрузки: Превышение статической нагрузки в 350 кгс приводит к необратимой деформации и разрушению упругого элемента.
- Частота и качество визуального контроля: Регулярный осмотр на предмет появления трещин, отслоений или чрезмерного остаточного сжатия позволяет вовремя произвести замену.
Область применения и типовое оборудование
Данная виброопора параболическая 30х35 М8 находит широкое применение в различных отраслях промышленности для виброизоляции и амортизации:
- Прессовое и штамповочное оборудование: гашение ударных нагрузок при работе кривошипных и гидравлических прессов.
- Насосные и компрессорные агрегаты: снижение вибрации, передаваемой от электродвигателей и поршневых групп на раму и трубопроводы.
- Станки с ЧПУ, фрезерные и токарные центры: повышение точности обработки за счет демпфирования остаточных вибраций.
- Генераторные и дизельные установки: виброизоляция силовых агрегатов.
- Конвейерные системы и транспортеры: амортизация опорных роликов и приводных узлов.
- Строительная и дорожная техника: установка на элементы виброплит, вибротрамбовок.
Типичные ошибки при подборе демпфирующих элементов
Во избежание снижения эффективности защиты и преждевременного выхода из строя, при выборе следует избегать следующих ошибок:
- Подбор только по присоединительному размеру. Помимо резьбы М8 необходимо учитывать максимальную нагрузку и рабочий температурный диапазон оборудования.
- Игнорирование характера нагрузок. Параболическая форма оптимальна для комбинированных нагрузок (вибрация + удар). Для чистого вибропоглощения могут использоваться цилиндрические опоры, для ударных нагрузок — сфероконические.
- Несоответствие типа рабочей среды. Присутствие масел или других жидкостей, несовместимых с бутилкаучуком, приведет к его набуханию или разрушению.
- Неправильный расчет количества опор. Неравномерное распределение массы оборудования между точками опоры ведет к перегрузу отдельных демпферов и их ускоренному износу.
Расшифровка условного обозначения
Маркировка изделия ГИ-ДМП-3035М8 или типовая ВОП-30-35-М8 расшифровывается следующим образом:
- ГИ-ДМП / ВОП — тип изделия: виброопора параболическая.
- 30 — диаметр основания опоры в миллиметрах.
- 35 — общая высота изделия в миллиметрах.
- М8 — тип и размер резьбового присоединения.
Визуализация габаритов и установки
Для точного определения посадочных мест и проверки совместимости с существующим оборудованием используются чертежи и схемы.

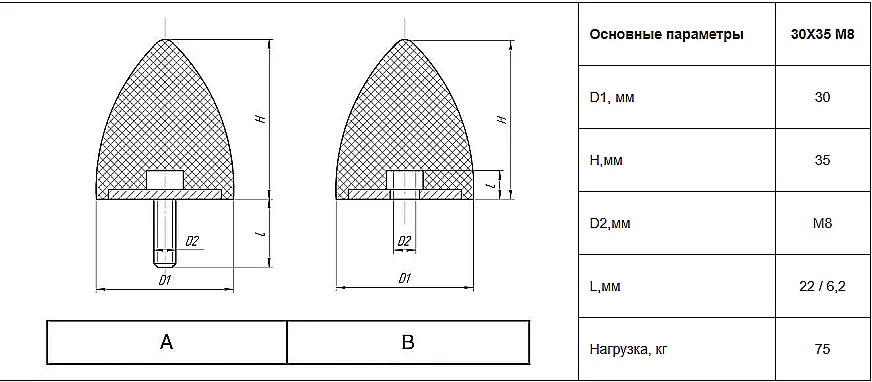

Чертеж с основными габаритными размерами: диаметр 30 мм, высота 35 мм, расположение резьбовой части М8.
Схематичное изображение типовой установки виброопоры параболической 30х35 М8 под основание агрегата для эффективного гашения вертикальных и горизонтальных колебаний.
Примеры оформления заказа
Для оперативного формирования заявки можно ориентироваться на следующие базовые варианты:
Пример 1. Базовая комплектация. Заказ партии виброопор параболических 30х35 М8 в стандартном исполнении для текущего ремонта насосных станций.
Пример 2. Комплект с крепежом. Заказ виброопор параболических 30х35 М8 в сборе с комплектом крепежных элементов (шайбы, гроверы) для монтажа на новое оборудование.
Пример 3. Модификация под спецусловия. Заказ виброопор параболических 30х35 М8 из резины с повышенной маслостойкостью для эксплуатации в зонах возможного контакта с гидравлическим маслом.
Рекомендации по заказу и поставкам
Продукция бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы гарантируем соответствие продукции заявленным техническим характеристикам и ГОСТ 33744-2016. Наши специалисты готовы предоставить детальную техническую консультацию по подбору демпфирующих элементов под вашу конкретную задачу, а также помощь в поиске аналогов для устаревшего или импортного оборудования. Доставка осуществляется в кратчайшие сроки по всей территории России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы, а также в страны СНГ. Оформить заявку на расчет и приобретение виброопоры параболической 30х35 М8 можно прямо на сайте https://777-gidra.ru или связавшись с нами через раздел Контакты.
