Гидромотор ГПР-Ф-М-200 представляет собой нерегулируемую планетарно-роторную гидромашину шестерёнчатого типа, предназначенную для создания тягового усилия в системах с плавным пуском и низкими частотами вращения. В состав конструкции интегрирован редуктор, что позволяет напрямую получать высокий крутящий момент на выходном валу, обходя необходимость использования внешних редукторных узлов. Основная функция изделия – преобразование энергии потока рабочей жидкости во вращательное движение силового элемента мобильной или стационарной техники.
Основные параметры и код ТН ВЭД
Гидромотор ГПР-Ф-М-200 относится к категории товаров под кодом ТН ВЭД 8412. В базовом исполнении масса изделия составляет 20,5 кг. Габаритная длина (L) для данной модели – 219 мм. Линейка исполнений охватывает агрегаты с рабочим объемом от 160 до 630 см3, варьируясь по размеру и весу.
Спрашивает мастер у ученика на сервисе: «Что важнее для ГПР-Ф-М-200 – давление или расход?» Ученик, подумав: «Оба параметра, но если забить на фильтрацию масла – ни то, ни другое уже не поможет».
Технические характеристики гидромотора ГПР-Ф-М-200
Ключевые эксплуатационные параметры модели определены конструкцией и подбором материалов. Точные значения для линейки ГПР-Ф-М приведены в табличной форме.
| Наименование параметра | Значение для ГПР-Ф-М-200 | Единица измерения |
| Номинальный рабочий объем | 200 ± 6 | см3/об |
| Номинальное рабочее давление | 16 | МПа |
| Максимальное рабочее давление | 20 | МПа |
| Номинальный крутящий момент | 454 | Нм |
| Крутящий момент страгивания | 370 | Нм |
| Номинальный расход рабочей жидкости | 96 ± 9.6 | л/мин |
| Номинальная частота вращения вала | 480 ± 36 | об/мин |
| Допустимая радиальная нагрузка на вал (на расстоянии 20 мм от торца) | 4700 | Н |
| Осевая нагрузка на вал | Не допускается | - |
| Масса гидромотора | 20.5 | кг |
Преимущества и особенности эксплуатации
Выбор гидромотора ГПР-Ф-М-200 для оснащения промышленных и мобильных систем обеспечивает ряд существенных эксплуатационных выгод:
Увеличение ресурса работы узла. Благодаря планетарно-роторной схеме с внутренним зацеплением достигается высокий КПД и сниженный износ при высоких нагрузках.
Стабильность давления и крутящего момента. Конструкция обеспечивает плавное вращение выходного вала с минимальными пульсациями даже при переменных нагрузках.
Удобство монтажа и подключения. Компактный единый корпус, объединяющий гидравлическую часть и редуктор, упрощает проектирование и инсталляцию привода.
Совместимость с типовыми гидросистемами. Гидромотор ГПР-Ф-М-200 рассчитан на работу с минеральными маслами, используемыми в большинстве промышленных установок.
Снижение эксплуатационных простоев. Высокая надёжность узла минимизирует необходимость в частых регламентных работах и ремонтах.
Принцип действия гидромотора ГПР-Ф-М-200
Гидравлическая энергия преобразуется в механическую вращательную энергию через взаимодействие шестерёнчатой пары. Рабочая жидкость под номинальным давлением до 16 МПа поступает через порты в корпусе в рабочие камеры, образованные зубьями ведущей и ведомой шестерни. Давление масла воздействует на зубья, заставляя подвижную шестерню вращаться относительно неподвижной внешней. Интегрированный в единый корпус планетарный редуктор снижает полученные высокие обороты, многократно увеличивая крутящий момент на выходном валу. Такая схема позволяет гидромотору ГПР-Ф-М-200 непосредственно создавать высокое тяговое усилие.
Режимы работы и ресурс
Гидромотор ГПР-Ф-М-200 рассчитан на продолжительную работу в циклическом режиме с частыми пусками и остановами. Длительность срока службы напрямую зависит от соблюдения условий эксплуатации. Ключевыми факторами, влияющими на ресурс, являются чистота рабочей жидкости (уровень её фильтрации должен соответствовать 10-15 мкм), поддержание давления в пределах паспортного диапазона (20 МПа – предельный максимум), а также отсутствие ударных нагрузок и перекосов при монтаже. Регулярное сервисное обслуживание, включающее контроль состояния уплотнений и подшипников, позволяет максимально продлить межремонтный интервал.
Типовые сферы применения
Благодаря способности создавать высокий момент при невысоких оборотах, модель ГПР-Ф-М-200 востребована в качестве силового привода в различных отраслях:
- Мобильная техника: сельскохозяйственные комбайны, кормораздатчики, пресс-подборщики, укладчики дорожного покрытия.
- Строительное оборудование: приводы бетономешалок, лебёдок, подъёмных механизмов, компакторов.
- Промышленные станки: рольганги, конвейеры, поворотные механизмы прессового и обрабатывающего оборудования.
- Спецтехника: мультилифты, установки для переработки отходов, дробильные комплексы.
Использование гидромотора ГПР-Ф-М-200 на таком оборудовании обеспечивает надежный и легко управляемый привод в условиях повышенных нагрузок.
Типичные ошибки при выборе и подборе
Неправильный выбор гидромотора ведет к преждевременному выходу из строя или неудовлетворительной работе системы. Следует избегать следующих ошибок:
1. Игнорирование паспортного расхода жидкости. Подключение гидромотора к насосной станции с меньшей производительностью, чем требуется (96 л/мин), не позволит развить номинальную частоту вращения и момент.
2. Превышение максимального рабочего давления. Постоянная эксплуатация на пределе 20 МПа или с его превышением из-за неисправного предохранительного клапана резко сокращает ресурс.
3. Несоответствие типа рабочей среды. Использование жидкостей, не соответствующих рекомендациям (например, водно-гликолевых смесей без подтверждения совместимости), приводит к износу уплотнений и шестерён.
4. Неучёт нагрузок на вал. Радиальная нагрузка, превышающая 4700 Н, или любая осевая нагрузка на вал ведут к деформации подшипниковых узлов.
Расшифровка условного обозначения
Маркировка ГПР-Ф-М-200 структурирована следующим образом:
- ГПР: Гидравлическая Планетарно-Роторная машина (гидромотор).
- Ф: Исполнение с фланцевым креплением корпуса.
- М: Модификация, серийное исполнение.
- 200: Номинальный рабочий объем гидромашины, выраженный в кубических сантиметрах (в данном случае 200 см3/об).
Данная маркировка позволяет однозначно идентифицировать модель по её основным конструктивным и эксплуатационным признакам.

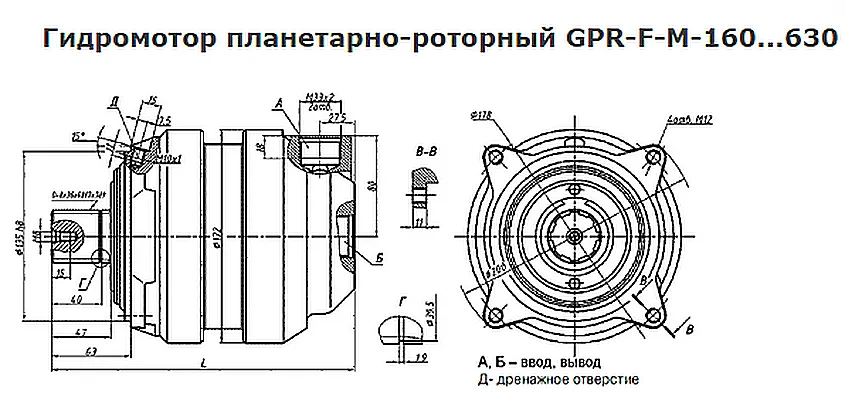

Галерея изображений и габаритные размеры
Наглядно оценить конструктивные особенности гидромотора ГПР-Ф-М-200 можно по представленным фотографиям. На них видны фланцевые поверхности крепления, хвостовик выходного вала и расположение гидравлических портов для подключения напорной и сливной магистрали.
 |  |

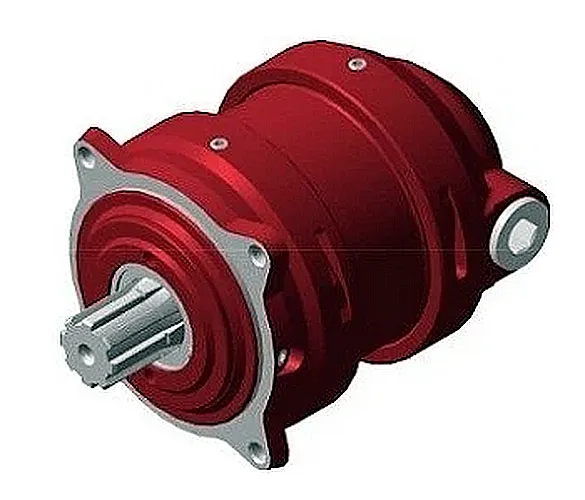

Вид ГПР-Ф-М-200 сбоку. Фланец и выходной вал. | Вид со стороны портов для подключения трубопроводов. |
Проверка совместимости с существующим оборудованием включает контроль посадочных размеров фланца, диаметра и шлицев/шпонки выходного вала, а также межосевого расстояния отверстий под крепеж. Основной габаритный размер для модели 200 – L=219 мм.
Примеры заказа гидромотора ГПР-Ф-М-200
В зависимости от требуемых параметров гидропривода может быть предложено несколько вариантов поставки изделия или аналога:
1. Базовая модель ГПР-Ф-М-200. Исполнение с рабочим объемом 200 см³, номинальным давлением 16 МПа и фланцевым креплением.
2. Модель с увеличенным рабочим объемом, например ГПР-Ф-М-320 или ГПР-Ф-М-500, для достижения большего крутящего момента при той же частоте вращения.
3. Комплектация с переходным фланцем или валом под конкретное оборудование заказчика для упрощения монтажа.
Для оформления заказа воспользуйтесь кнопкой «Запросить стоимость» на сайте или свяжитесь с нашими инженерами для технической консультации.
