Описание и назначение гидромотора ГПР-Ф-М-250
Гидромотор ГПР-Ф-М-250 представляет собой нерегулируемую планетарно-роторную гидромашину шестерённого типа с внутренним зацеплением, совмещённую в едином корпусе с редуктором. Устройство предназначено для использования в качестве силового низкооборотного привода в гидравлических системах мобильной и стационарной техники, где критически важен высокий крутящий момент при плавном вращении.
Общие параметры: масса, габариты, код ТН ВЭД
Гидромотор модели ГПР-Ф-М-250 относится к средним в линейке ГПР по рабочему объёму. Его масса составляет 21 кг. Данное изделие классифицируется по Код ТН ВЭД 8412 29 100 0 (гидравлические силовые двигатели и моторы). Габаритные размеры основных моделей серии ГПР-Ф-М представлены в таблице ниже.
| Модель |
Длина (L), мм |
Масса, кг |
| ГПР-Ф-М-160 |
215 |
20 |
| ГПР-Ф-М-200 |
219 |
20.5 |
| ГПР-Ф-М-250 |
225 |
21 |
| ГПР-Ф-М-320 |
232 |
22 |
| ГПР-Ф-М-400 |
241 |
23 |
| ГПР-Ф-М-500 |
251 |
23.5 |
| ГПР-Ф-М-630 |
266 |
24 |
Инженер-гидравлик спрашивает у коллеги: «Слышал, ты ищешь надежный гидромотор ГПР-Ф-М-250?» – «Да, для нового пресса». – «Так возьми его. Он тихоходный, что для наших условий самое то. Главное – давление не задирай выше 20 МПа, и будет он тебе служить дольше, чем ты на этом заводе проработаешь».
Технические характеристики
Приведенные параметры позволяют точно интегрировать гидромотор ГПР-Ф-М-250 в существующую систему, обеспечив стабильность давления и требуемую производительность.
| Наименование параметра |
Значение для ГПР-Ф-М-250 |
| Рабочий объем, см³/об |
250 ± 7.5 |
| Рабочее давление, МПа |
Номинальное: 16, Максимальное: 20 |
| Номинальный крутящий момент, Н*м |
567 |
| Крутящий момент страгивания, Н*м |
465 |
| Номинальный расход рабочей жидкости, л/мин |
96 ± 9.6 |
| Номинальная частота вращения вала, об/мин |
378 ± 36 |
| Допустимая радиальная нагрузка на вал (на расстоянии 20 мм от торца), Н |
не более 4200 |
| Осевая нагрузка на вал |
не допускается |
| Тип рабочей среды |
Минеральные масла для гидросистем по ГОСТ (И-Г-А, ВМГЗ и т.п.) |
| Диапазон рабочих температур |
от -20°С до +80°С |
Преимущества и особенности эксплуатации
Использование модели гидромотор ГПР-Ф-М-250 в составе гидростанции или насосной группы дает ряд существенных преимуществ:
1. Высокий ресурс работы. Конструкция планетарно-роторного узла с внутренним зацеплением и интегрированный редуктор снижают удельные нагрузки на зубья, что повышает общую долговечность агрегата даже в условиях постоянной циклической нагрузки.
2. Плавность хода и стабильность. Особенности работы шестерёнчатой пары обеспечивают низкий уровень пульсаций и вибраций на выходном валу, что критически важно для точных операций, таких как укладка материалов или прессование.
3. Совместимость с типовыми системами. Агрегат рассчитан на номинальное давление 16 МПа, что соответствует параметрам большинства стандартных промышленных гидросистем, упрощая замену и модернизацию без переделки всей магистрали.
4. Уменьшение простоев. Надежная конструкция и доступность ремкомплектов позволяют проводить сервисное обслуживание и ремонт в сжатые сроки, минимизируя время простоя оборудования.
Принцип работы
Гидромотор ГПР-Ф-М-250 функционирует как преобразователь энергии потока рабочей жидкости в механическое вращение. Масло под давлением подается от насосной станции во внутреннюю полость гидравлического блока. Там оно воздействует на зубья ротора (малой шестерни), заставляя его вращаться вокруг оси статора (большой шестерни) по принципу планетарного механизма. Полученное высокооборотное вращение от ротора передается на входной вал интегрированного механического редуктора. Редуктор понижает частоту вращения, значительно увеличивая при этом крутящий момент на основном приводном валу, который выходит из корпуса устройства.
Температурный режим работы и срок службы
Данный гидродвигатель рассчитан на работу в диапазоне температур рабочей жидкости от -20°С до +80°С. Для обеспечения заявленного ресурса рекомендуется эксплуатация в режиме постоянной нагрузки близкой к номинальной, допускаются циклические пуски и остановы. Основными факторами, влияющими на срок службы, являются: качество и чистота гидравлического масла (обязательна фильтрация до уровня не грубее 25 мкм), соблюдение предельных давлений в системе, а также регулярность технического обслуживания. При соблюдении условий, ресурс мотора до капитального ремонта может составлять несколько тысяч моточасов.
Вид гидромотора ГПР-Ф-М-250 сбоку. Видны присоединительные порты и корпус редуктора.
Область применения и совместимое оборудование
Тихоходный гидромотор ГПР-Ф-М-250 оптимален для приводов, где требуются высокое усилие при относительно невысокой скорости. Он активно используется в следующих сферах:
Промышленность: прессовое оборудование (гильотинные ножницы, брикетировочные прессы), смесители сыпучих материалов и бетона, конвейерные линии с регулируемой скоростью, станки.
Сельское хозяйство: приводы шнеков кормораздатчиков и комбикормовых заводов, механизмы поворота навесного оборудования, мешалки.
Дорожно-строительная техника: приводы барабанов асфальтоукладчиков, механизмов распределения дорожных покрытий, лебедки.
Этот гидромотор может служить аналогом для замены на многих отечественных и импортных машинах соответствующего класса.
Ремонтопригодность и типовые изнашиваемые узлы
Конструкция мотора предусматривает возможность восстановления. В таблице представлен примерный состав ремкомплекта и элементы, подверженные износу.
| Наименование запчасти / узла |
Причина и условия износа |
| Уплотнительные манжеты и кольца (сальники) |
Потеря эластичности, старение резины, работа при повышенных температурах, загрязнение масла абразивами. |
| Подшипники (опорные) |
Естественный износ дорожек качения, усталость металла, недостаточная смазка или попадание загрязнений. |
| Зубья роторно-планетарной пары |
Абразивный износ при плохой фильтрации масла, ударные нагрузки при скачках давления, кавитация. |
| Упорные шайбы и прокладки |
Износ от трения и давления, деформация от перегрузок. |
| Валы (вторичный редуктора) |
Износ посадочных мест под подшипники или шлицевого соединения из-за повышенных радиальных нагрузок. |

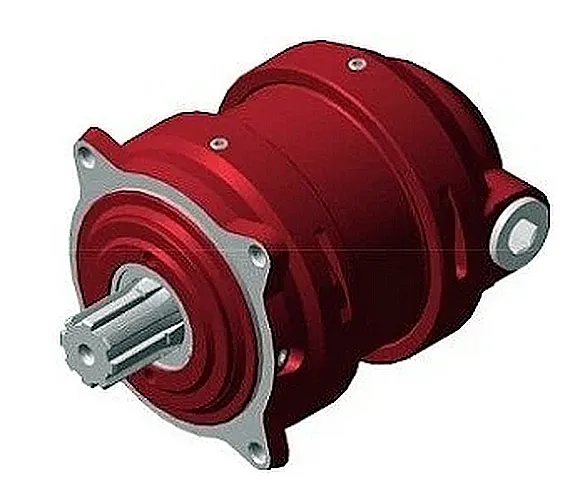

Вид гидромотора ГПР-Ф-М-250 со стороны выходного вала. Видны шлицы вала и крепежные отверстия фланца.
Типичные ошибки при подборе гидромотора
Чтобы избежать проблем с подключением и эксплуатацией, рекомендуется обратить внимание на следующие моменты:
1. Выбор только по присоединительным размерам, игнорируя требуемый рабочий объем (250 см³) и создаваемый крутящий момент (567 Н*м).
2. Неучет условий работы: использование при температуре среды ниже -20°С без специальных масел или предпускового подогрева.
3. Подключение в систему, рабочее давление которой превышает максимально допустимые 20 МПа для данной модели.
4. Несоответствие типа рабочей среды (применение жидкостей на водной основе или несовместимых с материалами уплотнений).
5. Игнорирование рекомендаций по фильтрации масла, что приводит к преждевременному износу планетарной пары.
Условное обозначение модели
Индекс ГПР-Ф-М-250 расшифровывается следующим образом:
ГПР – Гидравлический мотор Планетарно-Роторный.
Ф – Фланцевое крепление (исполнение корпуса).
М – Механический редуктор, встроенный в конструкцию.
250 – Номинальный рабочий объем в сантиметрах кубических (см³).

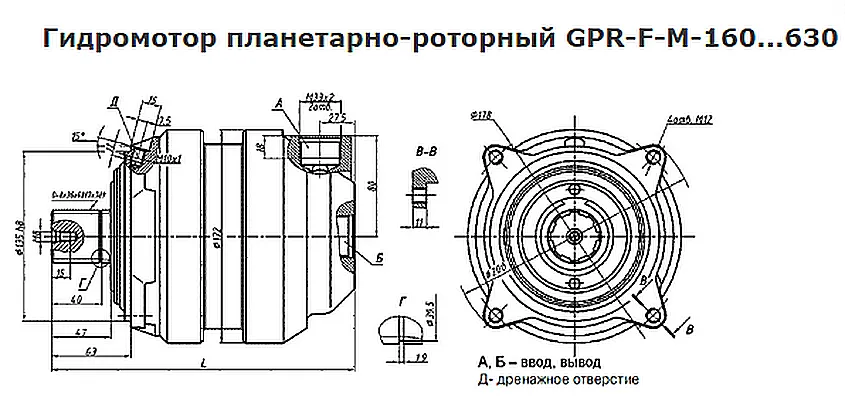

Габаритные и присоединительные размеры
Габаритная длина (L) модели 250 составляет 225 мм. Для корректного монтажа необходимо сверить посадочные отверстия на фланце и параметры шлицевого соединения выходного вала с паспортом заменяемого агрегата. Это гарантирует правильную соосность и передачу момента без перегрузок. Все размеры регламентированы технической документацией производителя.
Примеры заказа гидромотора ГПР-Ф-М
Оформляя заявку, укажите точное обозначение модели. Вот несколько примеров:
1. Базовая модель: ГПР-Ф-М-250 – гидромотор с рабочим объемом 250 см³, номинальным давлением 16 МПа.
2. Модель другого типоразмера для иной производительности: ГПР-Ф-М-320 – для систем, требующих большего крутящего момента (716 Н*м) при меньшей скорости вращения (300 об/мин).
3. Уточнение исполнения: При заказе важно подтвердить тип вала (шлицевое соединение) и схему подключения гидравлических портов (резьба, фланец).
Мы рекомендуем проконсультироваться с нашими специалистами для точного подбора. Связаться можно через Контакты или отправить запрос на подбор аналога.
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы осуществляем прямые поставки гидромоторов ГПР-Ф-М-250 и других моделей серии со склада в РФ, что обеспечивает минимальные сроки отгрузки. Организуем доставку во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Предоставляем техническую поддержку, помощь в подборе аналога под вашу систему и полный комплект сервисной документации.
