Гидромотор ГПР-Ф-М-630 представляет собой нерегулируемую гидромашину шестерённого типа со встроенным редуктором. Он предназначен для использования в качестве силового тягового привода в гидросистемах, где ключевыми требованиями являются большой выходной момент при сравнительно низкой частоте вращения. Это решение оптимально для мобильной дорожно-строительной, сельскохозяйственной и коммунальной техники, а также для отдельных моделей стационарных станков.
Описание и назначение
Устройство гидромотора ГПР-Ф-М-630 относится к классу планетарно-роторных машин внутреннего зацепления. Его основная функция — преобразование энергии потока гидравлической жидкости под давлением в механическую энергию вращения приводного вала с высоким крутящим моментом. Интегрированный редукторный механизм обеспечивает ступенчатое снижение оборотов, что и даёт агрегату неофициальное название — «тихоходный» гидромотор.
Масса агрегата в данной модификации составляет 24 кг. Габаритная длина (размер L) — 266 мм. Серия включает модели с разным рабочим объемом, от 160 до 630 см³/об. Код ТН ВЭД: 8412 29 000 0 — Гидравлические силовые двигатели (гидромоторы) объемного типа.
| Модель (рабочий объем, см³/об) |
Габарит L, мм |
Масса, кг |
| ГПР-Ф-М-160 |
215 |
20 |
| ГПР-Ф-М-200 |
219 |
20.5 |
| ГПР-Ф-М-250 |
225 |
21 |
| ГПР-Ф-М-320 |
232 |
22 |
| ГПР-Ф-М-400 |
241 |
23 |
| ГПР-Ф-М-500 |
251 |
23.5 |
| ГПР-Ф-М-630 |
266 |
24 |
На совещании по ремонту экскаватора начальник спрашивает механика: «Почему опять встал гидромотор ГПР-Ф-М-630?» Механик, вздыхая: «Он не встал, он просто слишком тщательно обдумывает каждый свой оборот. Тихоходный же!»
Технические характеристики
Ключевые рабочие параметры серии гидромоторов ГПР-Ф-М определяют их надежность и область применения.
| Параметр |
Значение для ГПР-Ф-М-630 |
Примечание |
| Рабочий объем, см³/об |
630 ± 19 |
Номинальный параметр для расчёта момента и производительности |
| Рабочее давление, МПа |
Номинальное: 16 / Максимальное: 20 |
| Диапазон температур рабочей среды |
от -40 до +80 °C |
Для минеральных масел, соответствующих требованиям |
| Тип рабочей среды |
Минеральные масла для гидросистем (ИГП, ВМГЗ и аналоги) |
Класс чистоты не ниже 9 по ISO 4406 |
| Присоединительные размеры |
Резьбовые порты стандарта МЕТРИЧЕСКАЯ |
Требуется уточнение по чертежу |
| Частота вращения, об/мин |
150 ± 15 |
Характеризует его как тихоходный привод |
| Крутящий момент, Нм |
Номинальный: 1430 / Страгивания: 1174 |
Высокий момент на валу для тяжёлых нагрузок |
| Номинальный расход жидкости, л/мин |
96 + 9.6 |
Требуемая производительность гидронасоса |
| Допустимая нагрузка на вал |
Радиальная: 2500 Н / Осевая: не допускается |
В плоскости на расстоянии 20 мм от торца вала |
Преимущества и особенности эксплуатации
Использование гидромотора ГПР-Ф-М-630 в составе гидросистемы предоставляет ряд эксплуатационных преимуществ:
Высокий ресурс работы. Конструкция планетарно-роторного узла и применение качественных материалов обеспечивают долгий срок службы даже в условиях циклических нагрузок и частых пусков.
Стабильность работы под нагрузкой. Встроенный редуктор и особенности зацепления обеспечивают плавный ход и высокий крутящий момент прямо на выходном валу, что снижает требования к дополнительным механическим редукторам.
Универсальность применения. Агрегат совместим с большинством типовых гидростанций, работающих на минеральном масле, и может быть интегрирован в различные типы мобильной и стационарной техники.
Сокращение простоев оборудования. Надежная конструкция и простота обслуживания минимизируют риск внезапных отказов, способствуя увеличению общего времени наработки на отказ техники.
Удобство монтажа и подключения. Компактные габариты и стандартные присоединительные интерфейсы облегчают установку как на новое, так и на ремонтируемое оборудование.
Принцип работы гидромотора
Рабочий цикл гидромотора ГПР-Ф-М-630 основан на принципе внутреннего зацепления шестерён. В корпусе агрегата находятся две основные шестерни. Внешняя шестерня статично зафиксирована в корпусе, а внутренняя (роторная) — установлена с эксцентриситетом относительно её центра. Под давлением, подаваемым от гидронасоса, рабочая жидкость поступает в рабочие камеры, образованные зубьями этих шестерен. Давление масла создает усилие на зубья роторной шестерни, заставляя её обкатываться по внутренней поверхности статорной. Это вращение через вал передаётся на входную шестерню встроенного редуктора.
Редуктор, являющийся неотъемлемой частью конструкции данного гидромотора ГПР-Ф-М-630, преобразует высокие обороты роторного узла в низкие, но с существенно увеличенным крутящим моментом на выходном валу. Отработанная жидкость отводится через дренажный канал обратно в гидробак системы.
Температурный режим работы и срок службы
Нормальная работа агрегата возможна в диапазоне температур рабочей жидкости от -40°C до +80°C. Допускаются как продолжительные режимы работы, так и циклические с частыми пусками и остановками. На ресурс гидромотора ГПР-Ф-М-630 критически влияют три фактора: качество и чистота гидравлического масла, соблюдение номинального рабочего давления и своевременность сервисного обслуживания. Использование масла низкого качества или наличие в системе абразивных частиц из-за недостаточной фильтрации приводит к ускоренному износу шестерёнчатой пары и уплотнений. Соблюдение регламента замены масла и фильтрующих элементов — залог долгой и стабильной работы.
Область применения и устанавливаемое оборудование
Гидромотор ГПР-Ф-М-630 востребован в отраслях, где требуется мощный и относительно тихоходный привод. Это типичный выбор для силовых узлов различной техники.
Мобильная техника: приводы барабанов лебёдок, шнеков и конвейеров кормораздатчиков и кормоуборочных комбайнов, механизмы поворота и привода хода отдельных моделей мини-погрузчиков и экскаваторов, приводы смесительных барабанов бетономешалок.
Стационарное оборудование: станки для гибки и резки металла, прессовое оборудование, приводы рольгангов и конвейерных линий, механизмы натяжения в промышленных установках.
Спецтехника: автогидроподъёмники, коммунальные машины (подметальные, поливомоечные), оборудование для лесозаготовки.
Подбор конкретной модификации, такой как гидромотор ГПР-Ф-М-630, осуществляется исходя из требуемого крутящего момента, скорости вращения и доступного давления в системе.
Состав ремкомплекта и часто заменяемые запчасти
Для проведения технического обслуживания и ремонта используются стандартные ремкомплекты. Чаще всего требуют замены следующие изнашиваемые элементы.
| Наименование детали |
Типичная причина износа / выхода из строя |
| Уплотнительные манжеты и кольца (сальники) |
Старение резины, высокие температуры, загрязнение рабочей среды, превышение давления. |
| Подшипники качения |
Естественный износ, ударные нагрузки, недостаточная смазка или её загрязнение. |
| Шестерни роторной пары |
Абразивный износ из-за загрязнённого масла, кавитация, усталость металла при длительных перегрузках. |
| Упорные шайбы и распределительные пластины |
Износ рабочих поверхностей из-за трения и загрязнений, приводящий к потере давления и КПД. |
Регулярная замена уплотнений в рамках планового ТО — наиболее эффективный способ предотвращения утечек и последующих серьёзных поломок.
Типичные ошибки при подборе гидромотора
Неправильный выбор приводит к преждевременному выходу из строя или неэффективной работе системы. Избегайте распространённых ошибок.
Выбор только по присоединительным размерам. Совпадение резьбы портов — необходимое, но недостаточное условие. Основными критериями являются рабочий объем, требуемый крутящий момент и допустимое давление.
Пренебрежение температурным диапазоном. Эксплуатация за пределами рекомендованных температур (особенно при сильных морозах без предварительного прогрева масла) резко снижает ресурс уплотнений и может привести к механическим повреждениям.
Несоответствие типа рабочей среды. Применение непригодных жидкостей (например, водомасляных эмульсий вместо минерального масла), а также масел с неподходящим классом вязкости или низким классом чистоты.
Неучёт типа нагрузки на вал. Приложение осевой нагрузки к валу, которая конструкцией гидромотора ГПР-Ф-М-630 не допускается, или превышение допустимой радиальной нагрузки из-за неправильной установки или работы со смещёнными муфтами.
Условное обозначение модели
Расшифровка индекса ГПР-Ф-М-630 помогает понять логику модельного ряда:
ГПР — Гидромотор Планетарно-Роторный.
Ф — Исполнение с фланцевым креплением (возможны варианты).
М — Модернизированная конструкция или вариант для мобильной техники.
630 — Рабочий объем в см³ на один оборот выходного вала.
Таким образом, цифровой индекс прямо указывает на ключевой параметр — рабочий объем, напрямую влияющий на развиваемый крутящий момент при заданном давлении.

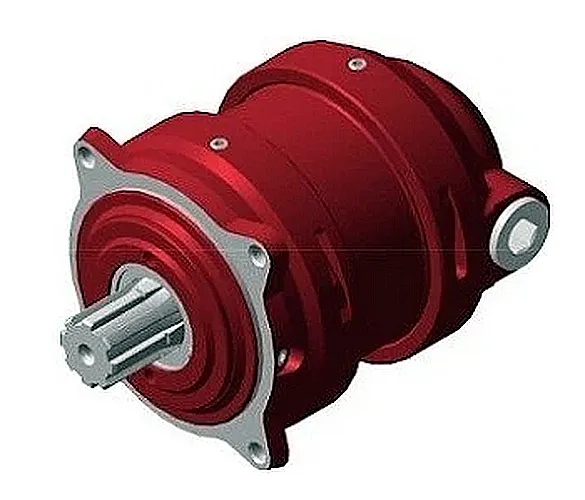

Гидромотор ГПР-Ф-М-630 на стенде для испытаний. Вид со стороны выходного вала и присоединительных портов.

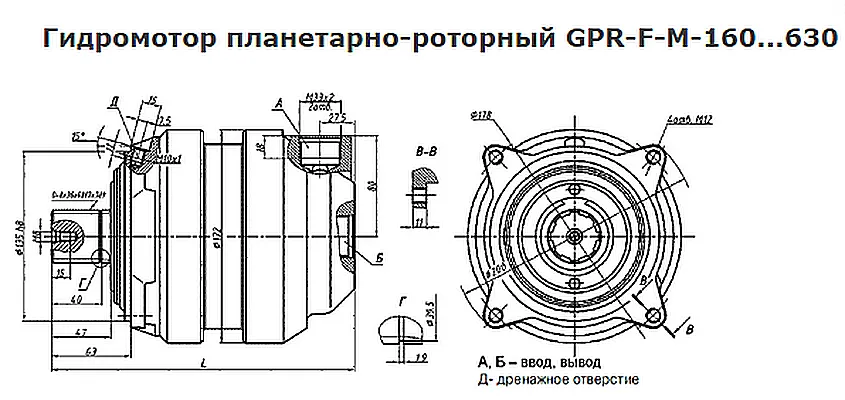

Гидромотор ГПР-Ф-М-630, габаритный чертёж. Показаны основные монтажные размеры и расположение гидравлических подключений.
Габаритные и присоединительные размеры
Габаритная длина (L) для модели 630 составляет 266 мм. Перед установкой необходимо свериться с паспортным чертежом, чтобы убедиться в совместимости посадочных мест, расположению крепёжных отверстий и соосности вала. Особое внимание уделите расстоянию до ближайших конструктивных элементов, чтобы обеспечить беспрепятственный доступ для обслуживания и подключения гидролиний. Точное знание размеров позволяет заранее спланировать модернизацию или ремонт оборудования без длительных простоев.
Примеры заказа
При оформлении заявки укажите необходимую модификацию и требуемое количество. Вот типичные варианты:
1. Базовая модель. Заказ на гидромотор ГПР-Ф-М-630 в стандартном исполнении для замены вышедшего из строя агрегата. Артикул: GPR-F-M-630-STD.
2. Модель с другим рабочим объемом. Если нагрузка на привод изменилась, может потребоваться агрегат из той же серии, но с иным моментом. Например, ГПР-Ф-М-400 для меньшего крутящего момента. Артикул: GPR-F-M-400.
3. Модель в ремонтном исполнении. Поставка узла в сборе с уже установленным ремкомплектом основных уплотнений для сокращения времени ремонта. Артикул: GPR-F-M-630-SR.
Наши специалисты помогут подобрать правильную модель, проверить совместимость и оформить заказ.
